НАСОСИ ТИПУ ГНОМ

У зв’язку з тим, що насоси типу ГНОМ виробляються у країні-окупанті нашим підприємством проводиться тільки капітальний ремонт ціх агрегатів, або поставляються їх імпортні аналоги.

Аналоги від ТМ HOMA представлені у окремій рубріці.

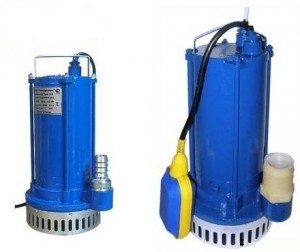

Переносні занурювальні моноблочні електронасоси типу ГНОМ призначені для відкачування

гравийно-глинистих та грунтових вод з котлованів, траншей, зумпфов.

Допустима вагова концентрація механичних домішок у робочої рідині (пісок, цемент, глина)

до 10%, максимальний розмір часток домішок до 5 мм.

Температура робочої рідини:

• для насосів загального виконання — до 35° С
• для насосів виконання Т — до 60° С

Водневий показник (рН) — от 5 до 10.

УМОВНЕ ПОЗНАЧЕННЯ : ГНОМ 53/10В2

• ГНОМ — тип насосу;
• 53 — подача, м3/годину;
• 10 — напір, м;

В2 — індекс (вибухозахищене виконання).

Техничні характеристики агрегатів:

Марка агрегату	Номинал. витрати, м3/г	Номинал. напір, м	Робоча зона по витратам, м 3/г	Синхронная частота обертів, об/хв	Потужність електродвиг, кВт	Вага, кг
ГНОМ 10-10	10	10	6..13		1Д	19,5
ГНОМ 16-16	16	16	11..17		2,2	25
ГНОМ 25-20	25	20	20..30	3000	3,0	52
ГНОМ 40-25	40	25	32..48		5,5	54
ГНОМ 53-10	53	10	44..64		4,0	56

Агрегати бувають різних конструктивних особливостів, таким чином при виборі насосу треба врахувати :

1. Середовище експлуатації агрегату
2. Можливість вихватування відкачуваємої рідини
3. Якість електричества
4. Протяжність та перетин  вихідного шлангу.
5. Рекомендується експлуатація насосів у комплекті зі станцією керування та захисту ТК й ,якщо агрегат
6. працює без датчиків рівнів, встановлення  насосу у приямці, для виключення перегріву електродвигуна.

Коли виконуються усі вимоги  при виборі та експлуатації агрегату-це дюже збільшує термін використання насосу.

При бажанні можна встановити дренажні й фекальні насоси типу DSP,GARDEN,WQD,VS,V,QDX,CUT.

Дана лінійка насосних агрегатів повністю відповідає потребам користувача у ціновому та  техничному плані.

Опис та характеристики представлені в рубрикці імпортних насосів. Опис полупромислових й промислових

насосів QDX и CUT будуть  нижчее. Як аналоги при навантаженні на механічну частину насосу

бажано використовувати  ТМ HOMA.

Виробник	Марка	Доп. параметри	Напруга	Поплавок	Материал	Потужність	Вага брутто	ЦІНА з ПДВ
Лівгідромаш	6/10		220	+	Чавун	0,6	19
Лівгідромаш	7/7		220	—	Чавун	0,6	19
Лівгідромаш	7/7		220	+	Чавун	0,6	19
Лівгідромаш	10/10	ТР	380	—	Чавун	1,1	19
Лівгідромаш	10/10		220	—	Чавун	1,1	19
Лівгідромаш	10/10		220	+	Чавун	1,1	19
Лівгідромаш	10/10		380	—	Чавун	0,75	19
Лівгідромаш	16/16	ТР	380	—	Чавун	2,2	28
Лівгідромаш	16/16		220	—	Чавун	2,2	28
Лівгідромаш	16/16		220	+	Чавун	2,2	28
Лівгідромаш	16/16		380	—	Чавун	2,2	28
Лівгідромаш	25/20	ТР	380	—	Чавун	3,0	40
Лівгідромаш	25/20		380	—	Чавун	3,0	40,5
Лівгідромаш	40/25	ТР	380	—	Чавун	5,5	65
Лівгідромаш	40/25		380	—	Чавун	5,5	65
Лівгідромаш	50/25		380	—	Чавун	7,5	67
Лівгідромаш	53/10	ТР	380	—	Чавун	4,0	91
Лівгідромаш	53/10		380	—	Чавун	4,0	91
Лівгідромаш	100/25		380	—	Чавун	11,0	140
Уралгідропром	100/25		380	—	Чавун	11,0	112
Уралгідропром	16/27		380	—	Чавун	3,0	45
Уралгідропром	16/27	Нож	380	—	Чавун	3,0	46
Уралгідропром	50/10		380	—	Чавун	4,0	60
Уралгідропром	50/25		380	—	Чавун	7,5	112
МНЗ	16/27		380	—	Чавун	3,2	47
МНЗ	16/27	Нож	380	—	Чавун	4,0	48
МНЗ	50/10		380	—	Чавун	2,8	98
МНЗ	50/10	Нож	380	—	Чавун	2,8	46

Дренажно-фекальні насоси DPT SERISI

DPT50				Дебет							Вих. Ø DN	Кіл-сть обертів	Вага        (кг)	Ціна,    євро з ПДВ
Насос, тип	Діам. колеса мм	кВт	л/с
			м3/г	0	4	8	16	20	24	28
DPT50B	145-6	1,5	м вод.ст.	21	19	17	12	9	6	3	2″ 50	2900		1204
DPT50B	145-10	2.2		26	24	22	17	14	11	8		2900		1290
				0	5	20	20	20	25	30
DPT50BС	145	1,5		24	22	20	17	14	10	6		2900		2322
DPT50BС	153	2.2		27	25	22	20	16	13	8		2900		2356



DPT50				Дебет							Вих. Ø DN	Кіл-сть обертів	Вага        (кг)	Ціна,    євро з ПДВ
Насос, тип	Діам. колеса мм	кВт	л/с
			м3/г	0	5	10	15	20	25	30
DPT50BD	142	3	м вод.ст.	20	19	17	15	12	9		2″ 50	2900		1785
DPT50BD	160	4		26	25	23	20	16	13	10		2900		1935
DPT50BD	170	5,5		31	30	28	25	21	18	14		2900		2097
DPT50BD	185	7,5		34	33	32	29	26	22	18		2900		2129

DPT50				Дебет							Вих. Ø DN	Кіл-сть обертів	Вага        (кг)	Ціна,    євро з ПДВ
Насос, тип	Діам. колеса мм	кВт	л/с
			м3/г	0	10	20	30	40	50	52
DPT50D	142	3	м вод.ст.	27	24	21	18	14	7		2″ 50	2900		1226
DPT50D	160	4		31	27	24	21	17	10	7		2900		1312
DPT50D	170	5,5		35	31	28	24	21	14	12		2900		1376
DPT50D	185	7,5		40	35	32	28	25	19	17		2900		1505



DPT80				Дебет							Вих. Ø DN	Кіл-сть обертів	Вага        (кг)	Ціна,    євро з ПДВ
Насос, тип	Діам. колеса мм	кВт	л/с
			м3/г	0	20	40	60	80	85	100
DPT80D	190	3	м вод.ст.	12	10	8	6	3	2		3″ 80	1450		1376
DPT80D	198	4		14	12	10	8	6	5	2		1450		1548
DPT
DP

DPT80				Дебет							Вих. Ø DN	Кіл-сть обертів	Вага        (кг)	Ціна,    євро з ПДВ
Насос, тип	Діам. колеса мм	кВт	л/с
			м3/г	0	20	40	60	80	100	120
DPT80-315HE	265	7,5	м вод.ст.	25	24	22	20	16			3″ 80	1450		догов.
DPT80-315HE	295	11		32	30	28	26	23	20	16		1450		2989
DPT80-315НЕ	315	15		37	35	33	32	29	27	23		1450		догов.

DPT100				Дебет							Вих. Ø DN	Кіл-сть обертів	Вага        (кг)	Ціна,    євро з ПДВ
Насос, тип	Діам. колеса мм	кВт	л/с
			м3/г	0	40	80	120	160	200	215
DPT100D	223	5,5	м вод.ст.	16	14	11	9	4			4″ 100	1450		догов.
DPT100D	235	7,5		18	16	14	11	8	4			1450		догов.
DPT100D	262	11		21	19	16	14	12	9	7		1450		догов.

DPT100-315				Дебет							Вих. Ø DN	Кіл-сть обертів	Вага        (кг)	Ціна,    євро з ПДВ
Насос, тип	Діам. колеса мм	кВт	л/с
			м3/г	0	50	100	150	200	250	275
DPT100-315	252	11	м вод.ст.	22	20	18	15				4″ 100	1450		догов.
DPT100-315	271	15		26	23	21	18	15				1450		397
DPT100-315	288	18,5		29	27	25	22	19	16			1450		591
DPT100-315	300	22		33	30	28	25	22	19			1450		догов.
DPT100-315	315	30		37	34	31	29	26	23	21		1450



DPT150-315				Дебет							Вих. Ø DN	Кіл-сть обертів	Вага        (кг)	Ціна,    євро з ПДВ
Насос, тип	Діам. колеса мм	кВт	л/с
			м3/г	0	100	200	300	400	500	550
DPT150-315	250	15	м вод.ст.	17	14	12	8				6″ 150	1450		догов.
DPT150-315	270	18,5		19	17	14	11					1450		догов.
DPT150-315	280	22		23	21	18	15	11				1450		догов.
DPT150-315	290	30		28	25	22	19	15				1450		догов.
DPT150-315	305	37		31	28	25	22	18	14			1450		догов.
DPT150-315	325	45		35	32	29	26	23	19	17		1450		догов.
DPT150-315	338	55		40	37	34	31	28	24	22		1450		догов.



Дренажно-фекальні насоси VORTEX

Ці агрегати предназначени для відводу стічних канализаційних стоків, промислових стоків,

дренажу котлованів й болотістої місцевості.  Широко  використовується у будівництві,

сільскому господарстві та комунальної сфері.

ОСОБЛИВОСТІ КОНСТРУКЦІЇ Й ПЕРЕВАГИ НАД АНАЛОГИЧНИМИ СЕРІЯМИ

1.Робоче колесо насосів серії VORTEX,виготовлене з чавуну, прокачує рідину за рахунок

вільного вихорю у насосній камері, не пропускаючи по каналам лопаток зважених

твердих часток,що находяться у перекачуваємой рідині. Ця конструкція дозволяє,

не задіявши ніж, прокачувати забруднену рідину зо змістом твердих часток розміром до 50 мм;

2.Значно зменшена довжина валу ротору понижує вибрацію при роботі ,що збільшує ресурс

механичного ущільнення та підшипників;

3.Усі зовнішні та робочі детали виготовлені з чавуну й покриті специальним лакофарбовим покриттям,

що виключає  абразивний вплив  на них, що збільшує експлуатаційний ресурс агрегату;

4.Наявність оливової камери, подвійного механичного ущільнення та  манжети надійно

захищає електродвигун від потрпляння всередину рідини;

5.Специальне струмове реле оберігає електронасос від перегрузок й роботи

у режимі заблокованого ротору;

6.Вал ротору й креплення виконане з нержавіючої  сталі, що у тандемі з покриттям насосу

збільшує тривалість експлуатації;

7.Водонепроникний кабельний ввід запобігає попадання вологи у електродвигун;

8.Для зручності монтажу вусі насоси серії укомплектовани переходниками під шланг.

З усього више перерахованого ми  маємо зробити висновок , що насоси VORTEX можна сміливо

використовувати у котлованах, автоматичних канализаціоних стічних системах, а також на твариницьких фермах.

Даже маючи захист по струму рекомендовано  при стаціонарному використанні підключати насос

через  станцію керування та захисту.

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Люба вода з щільністю не больш 1300кг/м3;

2.Значення водневого показника pH6.5….8.5;

3.Максимальний размір твердих часток не більш 50мм;

4.Температура перекачуваємой рідини не більш+35 градусів С;

5.У зв’язку з тим, що у насосі відсутній ніж  ,не рекомендується перекачувати рідини,

що змістять  довговолокнисті включення;

6.НАСОС НЕ ПРИЗНАЧЕНИЙ ДЛЯ ПЕРЕКАЧУВАННЯ АГРЕСИВНИХ РІДИН.



Продукція  ТМ SPRUT

У зв’язку з бойовими діями ціни на продукцію та ії наявність даються у день запиту.

Дренажно-фекальні насоси серії V180 и V250 використовуються для відведення води з затаплюваємих приміщень,

перекачування біологічно-несильно забруднених рідин, стічних вод, відстійних каналізаційних вод, що містять

колоідні та оливові речовини, дощової та фільтраціоної води, наповнення й осушення бассейнов, для водних атракціонов

й обеспечення циркуляції води у них, подачі води з неглибоких колодязів, цистерн й відкритих водойм у різних системах низкого тиску.

Призначений для тривалих термінів  експлуатації.

ДРЕНАЖНО-ФЕКАЛЬНІ НАСОСИ	Ціна без ПДВ в $
“Sprut” V180F	103.21 USD
“Sprut” V250F	114.41 USD
“Sprut” V750F	208.52 USD
“Sprut” V1100	264.72 USD
“Sprut” V1300D	291.68 USD
“Sprut” V1800C	714.72 USD
“Sprut” CUT2.6-7-28 TA + блок керування	2090 USD
“Sprut” CUT3,1-8-31 TA + блок керування	2340 USD
“Sprut” CUT3-15-24 TA + блок керування	2340 USD
“Sprut” CUT4-10-38 TA + блок керування	2598 USD
“Sprut” CUT4-30-24 TA + блок керування	2651 USD
“Sprut” Поворотна частина CUT2.6-7-28 TA/CUT3,1-8-31 TA	42 USD
“Sprut” Поворотна частина CUT3-15-24 TA	44 USD
“Sprut” Поворотна частина CUT4-30-24 TA	77 USD
“Насосы + обладнання”
“Насосы +”    WQD10-8-0.55F	175.88 USD
“Насосы +”  WQD10-8-0.55	160.28 USD
“Насосы +”  WQD8-16-1.1F	241.81 USD
“Насосы +”  WQD8-16-1.1	227 USD
“Насосы +”  WQD15-15-1.5F	267.12 USD
“Насосы +”  WQD15-15-1.5	251.55 USD
ДРЕНАЖНІ НАСОСИ
“Насосы +” GARDEN-DPS3-4/0.25	41,87 USD
“Насосы +” GARDEN-DPS250FP	48.25 USD
“Насосы +” GARDEN-DPS400FP	58.18 USD
“Насосы +” DPS550P	56.75 USD
“Насосы +” DPS750P	61.17 USD
“Насосы +” DPS550PD	65 USD
“Насосы +” DPS750PD	70.50 USD
“Насосы +” DPS550S	81 USD
“Насосы+”  DPS550SD	61.33 USD
“Sprut” QDX1.5-16-0.37	109.5 USD
“Sprut” QDX3-20-0.55	120.61 USD
“Sprut” QDX1.5-32-0.75	156.15 USD

ДРЕНАЖНО-ФЕКАЛЬНІ НАСОСИ СЕРІЇ V180F, V250F

ГАБАРИТИ





модель	Розміри, мм
	A	H	H1
V180F	170	350	132
V250F		370



модель	DN	Діаметр часток, мм	Вага, кг
V180F	G1 1/4-B	15	8,1
V250F			8,8





КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальнийй;

2.Бокове расположення напірного патрубку;

3.Корпус насосу виготовлен з чавуну й нержавіючої сталі;

4.Насосна камера виготовлена з чавуну;

5.Відцентроване робоче колесо полузакритого типу виготовлено з чавуну;

6.Вал виготовлен з нержавіючої сталі AISI304;

7.Механічне ущільнення(графит,керамика,NBR,AISI304) встановлено у оливової камері;

8.Укомплектований поплавковим вимикачем й кабелем живлення;

9.Двигун асинхроний двуполюсний з короткозамкнутим ротором й його  охолодження проводиться

рідиною, у яку занурений  насос;

10.Ступінь захисту IPX8;

11.Клас нагрівостійкості ізоляції F;

12.Однофазне виконання з встановленим у корпус агрегату конденсатором;

13.Вбудований у обвитку двигуна захист від перегрузки з автоматичним перезапуском;

14.Напруга живлення  220 В, 50 Гц.

ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається забруднена вода або другі рідини,які схожі на воду по щільності й химичної активності;

2.Показник рН 4-10;

3.Зміст механичних домішок не більш 5 кг/м3;

4.Максимальний розмір часток не більш 15 мм;

5.Максимальна температура перекачуваємої рідини не більш + 35 градусов С;

6.Мінімальний рівень осушення 370 мм;

7.Мінімальний діаметр колодязя 400 мм.



ДРЕНАЖНО-ФЕКАЛЬНІ НАСОСИ СЕРІЇ V750F

У зв’язку з бойовими діями ціни на продукцію даються у день запиту.

Дренажно-фекальні насоси серії V750 використовуються для відведення води

з затаплюваємих приміщень,

перекачування біологічно-несильно забруднених рідин, стічних вод,

відстійних каналізаційних вод, що містять

колоідні та оливові речовини, дощової та фільтраціоної води, наповнення

й осушення бассейнов, для водних атракціонов

й обеспечення циркуляції води у них, подачі води з неглибоких колодязів,

цистерн й відкритих водойм у різних системах низкого тиску.

Призначений для тривалих термінів  експлуатації.



ГАБАРИТИ

модель	Розміри, мм
	A	H	H1
V750F	226,5	485	230,5



модель	DN	Діаметр часток, мм	Вага, кг
V750F	G2-B	25	19,5

КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальнийй;

2.Бокове расположення напірного патрубку;

3.Корпус насосу виготовлен з чавуну й нержавіючої сталі;

4.Насосна камера виготовлена з чавуну;

5.Відцентроване робоче колесо полузакритого типу виготовлено з чавуну;

6.Вал виготовлен з нержавіючої сталі AISI304;

7.Механічне ущільнення(графит,керамика,NBR,AISI304) встановлено у оливової камері;

8.Укомплектований поплавковим вимикачем й кабелем живлення;

9.Двигун асинхроний двуполюсний з короткозамкнутим ротором й його  охолодження проводиться

рідиною, у яку занурений  насос;

10.Ступінь захисту IPX8;

11.Клас нагрівостійкості ізоляції F;

12.Однофазне виконання з встановленим у корпус агрегату конденсатором;

13.Вбудований у обвитку двигуна захист від перегрузки з автоматичним перезапуском;

14.Напруга живлення  220 В, 50 Гц.



ГРАФИЧНІ ХАРАКТЕРИСТИКИ





ДРЕНАЖНО-ФЕКАЛЬНІ НАСОСИ СЕРІЇ V1100,V1300D

У зв’язку з бойовими діями ціни на продукцію даються у день запиту.

Дренажно-фекальні насоси серії V1100 та V1300 використовуються для

відведення води з затаплюваємих приміщень,

перекачування біологічно-несильно забруднених рідин, стічних вод,

відстійних каналізаційних вод, що містять

колоідні та оливові речовини, дощової та фільтраціоної води, наповнення

й осушення бассейнов, для водних атракціонов

й обеспечення циркуляції води у них, подачі води з неглибоких колодязів,

цистерн й відкритих водойм у різних системах низкого тиску.

Призначений для тривалих термінів  експлуатації.



ГАБАРИТИ



модель	Розміри, мм
	A	H	H1
V1100	277	530	252
V1300D	335	507	140



модель	DN	Діаметр часток, мм	Вага, кг
V1100	G2-B	35	21,5
V1300D	G2-B	10	23,8

КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальнийй;

2.Бокове расположення напірного патрубку;

3.Корпус насосу виготовлен з чавуну й нержавіючої сталі;

4.Насосна камера виготовлена з чавуну;

5.Відцентроване робоче колесо полузакритого типу виготовлено з чавуну;

6.Вал виготовлен з нержавіючої сталі AISI304;

7.Механічне ущільнення(графит,керамика,NBR,AISI304) встановлено у оливової камері;

8.Укомплектований поплавковим вимикачем й кабелем живлення;

9.Двигун асинхроний двуполюсний з короткозамкнутим ротором й його  охолодження проводиться

рідиною, у яку занурений  насос;

10.Ступінь захисту IPX8;

11.Клас нагрівостійкості ізоляції F;

12.Однофазне виконання з встановленим у корпус агрегату конденсатором;

13.Вбудований у обвитку двигуна захист від перегрузки з автоматичним перезапуском;

14.Напруга живлення  220 В, 50 Гц.



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається забруднена вода або другі рідини,які схожі на воду по щільності й химичної активності;

2.Показник рН 4-10;

3.Зміст механичних домішок не більш 5 кг/м3;

4.Максимальний розмір часток не більш V1100 35 мм та 10 мм для V1300;

5.Максимальна температура перекачуваємої рідини не більш + 35 градусов С;

6.Мінімальний рівень осушення 530 мм;

7.Мінімальний діаметр колодязя 600 мм.



ДРЕНАЖНО-ФЕКАЛЬНЫЕ НАСОСЫ СЕРИИ V1500С,V1800C



У зв’язку з бойовими діями ціни на продукцію даються у день запиту.

Дренажно-фекальні насоси серії V1500 та V1800 використовуються

для відведення води з затаплюваємих приміщень,

перекачування біологічно-несильно забруднених рідин, стічних вод,

відстійних каналізаційних вод, що містять

колоідні та оливові речовини, дощової та фільтраціоної води, наповнення

й осушення бассейнов, для водних атракціонов

й обеспечення циркуляції води у них, подачі води з неглибоких колодязів,

цистерн й відкритих водойм у різних системах низкого тиску.

Призначений для тривалих термінів  експлуатації.





ГАБАРИТИ





модель	Розміри, мм
	A	H	H1
V1500С	375	470	176,5
V1800С	375	510	176,5



модель	DN	Діаметр часток, мм	Вага, кг
V1500С	DN50	10	30,5
V1800С	PN6	10	37



КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальнийй;

2.Бокове расположення напірного патрубку;

3.Корпус насосу виготовлен з чавуну й нержавіючої сталі;

4.Насосна камера виготовлена з чавуну;

5.Відцентроване робоче колесо полузакритого типу виготовлено з чавуну;

6.Вал виготовлен з нержавіючої сталі AISI304;

7.Механічне ущільнення(графит,керамика,NBR,AISI304) встановлено у оливової камері;

8.Укомплектований поплавковим вимикачем й кабелем живлення;

9.Двигун асинхроний двуполюсний з короткозамкнутим ротором й його  охолодження проводиться

рідиною, у яку занурений  насос;

10.Ступінь захисту IPX8;

11.Клас нагрівостійкості ізоляції F;

12.Однофазне виконання з встановленим у корпус агрегату конденсатором;

13.Вбудований у обвитку двигуна захист від перегрузки з автоматичним перезапуском;

14.Напруга живлення  220 В, 50 Гц.



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається забруднена вода або другі рідини,які схожі на воду по щільності й химичної активності;

2.Показник рН 4-10;

3.Зміст механичних домішок не більш 5 кг/м3;

4.Максимальний розмір часток не більш V1100 35 мм та 10 мм для V1300;

5.Максимальна температура перекачуваємої рідини не більш + 35 градусов С;

6.Мінімальний рівень осушення 530 мм;

7.Мінімальний діаметр колодязя 600 мм.







ФЕКАЛЬНІ ЗАНУРЮВАЛЬНІ ТРИФАЗНІ НАСОСИ МОДЕЛЬНОГО РЯДКУ CUT

Головною перевагою  даного типу насосів є якісний ріжущий механизм. При використанні

ГНОМів головна вимога -це виключення  волокон, які забивають та заклинивають насос,

але наявність ножу-дорожчій фактор, який треба враховувати. Таким чином насос треба підбирати

з урахуванням експлуатаційних особливостів стічних вод у користувача.

Трифазні фекальні електронасоси серії CUT призначені для відкачки стічних вод з канализаційними

стіками та других рідин з рівнем pH від 4 до 10. Малогабаритна компоновка робить насос придатним

як для стаціонарної, так й для мобильного використання. Ідеально підходять для використання у невеликих

населених пунктах, сільськогосподарчіх районах й районах зі складним рельефом місцевості, де самотечні

системы каналізації відсутні й використовується напорна система.

ГАБАРИТИ

модель	Розміри, мм
	A1	A2	A3	A4	B1	B2	H1	H2
CUT 2,6-7-28 TA	178	300	122	265	120	120	560	70
CUT 3,1-8-31 TA
CUT 4-10-38 TA



модель	Розміри, мм			DN	виконання фланця	Вага, кг
	D1	D2	D3
CUT 2,6-7-28 TA	13,5	110	40	DN40	2	55
CUT 3,1-8-31 TA						57,5
CUT 4-10-38 TA						60,5

конструктивні характеристики

• моноблочні вертикальні погружні
• бокове расположення напорного патрубка
• корпус електронасосу й насосної камери виконан з чавуну
• бистрос’ємне замкове з’єднання насосної камери з корпусом двигуна
• на вході у насос встановлений высокоефективний подрібнюючий механизм
• колесо робоче – відцентроване, полузакритого типу двустороне чи закритого типу,
• з регулюванням по висоті, виконаний з чавуну
• вал з нержавіючої сталі AISI 304
• картриджне механічне ущільнення валу, встановлене у оливову камеру
• з’ємний кабель живлення з герметичним вводом у двигун електронасосу
• ручка спеціальної форми забезпечує правильне положення електронасосу при його стаціонарної встановці й підьомі
• модели TA укомплектовані поплавковим вимикачем й пультом керування
• укомплектован кабелем живлення

двигун

• асинхроний двуполюсний з короткозамкнутим ротором
• ступінь захисту IPХ8
• клас ізоляції В
• трифазне виконання
• вбудований у кожну фазу обвитки двигуна захист від перегрузок (термореле) з автоматичним перезапуском
• напруга живлення: 3F, 380 В, 50 Гц
• режим праці: тривалий

ГРАФИЧНІ ХАРАКТЕРИСТИКИ

обмеження

• рідина: забруднена вода з каналізаційними стіками чи другі рідинии, подібні з водою по щільності та химичної активності
• показник pH 4 – 10
• щільність перекачуваємої рідини , не більш 1100 кг / м & sup3;
• зміст механичних домішок, не більш 2%
• максимальний розмір часток, не більш 10 мм
• максимальна температура рідини 40 ° С
• мінімальний рівень осушення: 503 мм
• мінімальний діаметр колодязя 1000 мм

ДРЕНАЖНІ НАСОСИ СЕРІЇ QDX

Дренажні насоси серії QDX використовуються для відведення вод з затоплюваємих преміщень,

перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів

й обеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм

для систем поливу й зрошення. Призначений для тривалого періоду роботи.

ГАБАРИТИ



модель	Розміри, мм
	A	B	C	D	H
QDX1,5-16-0,37	59	192	100	150	365
QDX3-20-0,55		204	104	160	379
QDX1,5-32-0,75		240	124	181	397



модель	DN	Вага, кг
QDX1,5-16-0,37	G1-B	8,5
QDX3-20-0,55		11,5
QDX1,5-32-0,75		13,5



КОНСТРУКТИВНІ ОСОБЛИВОСТІ



1.Моноблочний вертикальний занурювальний;

2.Бокове розташування напірного патрубку;

3.Корпус двигуна виготовлен з алюминию, а корпус насосної камери з чавуну;

4.Відцентроване робоче колесо закритого типу виготовлено з технополімеру;

5.Вал зз нержавіючої сталі AISI304;

6.Механічне ущільнення (графіт,кераміка,NBR,AISI304);

7.Укомплектоваий поплавковим вимикачем, переходником під шланг, кабелем живлення довжиною 10 м;

8.Двигун асинхроний двуполюсний з короткозамкнутим ротором, охолодження якого виробляється рідиною, у яку ві занурений;

9.Ступінь захисту IPX8;

10.Клас нагрівостійкості ізоляції Е;

11.Однофазне виконання з вбудованим у корпус насосу конденсатором;

12.Вбудований у обвитку двигуна захист від перегрузок з автоматичним перезапуском;

13.Напруга живлення 220 В, 50 ГЦ.

ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ



1.Перекачувається чиста чи злегка забруднена вода чи рідини, схожі на воду по щільності й химичної активності;

2.Показник рН5-9;

3.Максимальний розмір часток не більш 3 мм;

4.Максимальна температура перекачуваємої рідини не більш+35 градусів С;

5.Мінімальний діаметр кодязя не менш 600 мм;

6.Зміст механичних домішок не більш 1 кг/м3.





 Обладнання ТМ “Насоси + обладнання”

У зв’язку з бойовими діями ціни на продукцію та ії наявність даються у день запиту.

ДРЕНАЖНІ НАСОСИ СЕРІЇ DSP P

Дренажні насоси серії DSP P використовуються для відведення вод з затоплюваємих преміщень,

перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів й

обеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм,

для систем поливу й зрошення. Призначений для тривалого періоду роботи.

ГАБАРИТИ







КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальний;

2.Бокове расположення напірного патрубку;

3.Корпус насосу й насосної камери виготовлен з міцного полімеру;

4.Відцентроване робоче колесо закритого типу виготовлено з технополімеру;

5.Вал виготовлен з нержавіючої сталі AISI304;

6.Механічне ущільнення (графіт,кераміка,NBR,AISI304),для захисту двигуна встановлено два манжетних ущільнення;

7.Укомплектований поплавковим вимикачем, переходником під шланг й коленчатою муфтою, кабелем живлення;

8.Двигун асинхроний двуполюсний з короткозамкнутим ротором;

9.Охолодження двигуна проводиться перекачуваємою рідиною;

10.Ступінь захисту IPX8;

11.Клас нагрівостійкості ізоляції В;

12.Однофазне виконання з встановленим у корпус насосу конденсатором;

13.Вбудований у обвитку двигуна захист від перегрузок з автоматичним перезапуском;

14.Напруга живлення 220В, 50 Гц.

ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗВЕДЕНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається чиста чи злегка забруднена вода чи другі рідинии , схожі на воду по щільності й химичної активності;

2.Показник рН5-9;

3.Зміст механичних домішок не більш 1 кг/м3;

4.Максимальний розмір часток не більш 5 мм;

5.Максимальна температура перекачуваємої рідини не більш +35 градусів С;

6.Мінімальний рівень осушення 210 мм;

7.Мінімальний діаметр колодязя 600 мм.





ДРЕНАЖНІ НАСОСИ СЕРІЇ DSP PD

Дренажні насоси серії DSP PD використовуються для відведення вод з затоплюваємих преміщень,

перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів

й обеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм

для систем поливу й зрошення. Призначений для тривалого періоду роботи.



ГАБАРИТИ





КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальний;

2.Бокове расположення напірного патрубку;

3.Корпус насосу й насосної камери виготовлен з міцного полімеру;

4.Відцентроване робоче колесо закритого типу виготовлено з технополімеру;

5.Вал виготовлен з нержавіючої сталі AISI304;

6.Механічне ущільнення (графіт,кераміка,NBR,AISI304),для захисту двигуна встановлено два манжетних ущільнення;

7.Укомплектований поплавковим вимикачем, переходником під шланг й коленчатою муфтою, кабелем живлення;

8.Двигун асинхроний двуполюсний з короткозамкнутим ротором;

9.Охолодження двигуна проводиться перекачуваємою рідиною;

10.Ступінь захисту IPX8;

11.Клас нагрівостійкості ізоляції В;

12.Однофазне виконання з встановленим у корпус насосу конденсатором;

13.Вбудований у обвитку двигуна захист від перегрузок з автоматичним перезапуском;

14.Напруга живлення 220В, 50 Гц.



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗВЕДЕНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається чиста чи злегка забруднена вода чи другі рідинии , схожі на воду по щільності й химичної активності;

2.Показник рН5-9;

3.Зміст механичних домішок не більш 1 кг/м3;

4.Максимальний розмір часток не більш 30 мм;

5.Максимальна температура перекачуваємої рідини не більш +35 градусів С;

6.Мінімальний рівень осушення 235 мм;

7.Мінімальний діаметр колодязя 600 мм.



ДРЕНАЖНІ НАСОСИ СЕРІЇ DSP   SD

Дренажні насоси серії DSP SD використовуються для відведення вод з затоплюваємих преміщень, перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів й обеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм для систем поливу й зрошення. Призначений для тривалого періоду роботи, там де потрібні системи низького тиску.



ГАБАРИТИ

конструктивні характеристики

• моноблочні вертикальні занурювальні
• бокове расположення напірного патрубку
• корпус електронасосу й насосної камери виконані з нержавіючої сталі
• колесо робоче – відцентроване, напівзакритого типу, виконано з міцного технополімеру
• вал з нержавіючої сталі AISI 304
• механічне ущільнення – графіт / кераміка / NBR / AISI 304
• для захисту двигуна від попадання рідини додатково встановлені два манжетних ущільнення
• укомплектований поплавковим вимикачем
• укомплектований переходником під шланг й коленчатою ​​муфтою
• укомплектований кабелем живлення

двигун

• асинхроний двуполюсний з короткозамкнутим ротором
• охолодженя двигуна перекачуваємою рідиною
• ступінь захисту IPХ8
• клас ізоляції В
• однофазне виконання з встановленим у корпус електронасосу конденсатором
• вбудований у обвитку двигуну захист від перегрузок з автоматичним перезапуском
• напрга живлення 220 В, 50 Гц
• режим роботи: тривалий



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

•
• ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ
• 1.Перекачувається чиста чи злегка забруднена вода чи другі рідинии , схожі на воду по щільності й химичної активності;
• 2.Показник рН5-9;
• 3.Зміст механичних домішок не більш 1 кг/м3;
• 4.Максимальний розмір часток не більш 30 мм;
• 5.Максимальна температура перекачуваємої рідини не більш +35 градусів С;
• 6.Мінімальний рівень осушення 280 мм;
• 7.Мінімальний діаметр колодязя 600 мм.

ДРЕНАЖНІ НАСОСИ СЕРІЇ DSP S

Дренажні насоси серії DSP S використовуються для відведення вод з затоплюваємих преміщень,

перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів

й обеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм

для систем поливу й зрошення. Призначений для тривалого періоду роботи, там де потрібні системи низького тиску.



ГАБАРИТИ

конструктивні характеристики

• моноблочні вертикальні занурювальні
• бокове расположення напірного патрубку
• корпус електронасосу й насосної камери виконані з нержавіючої сталі
• колесо робоче – відцентроване, напівзакритого типу, виконано з міцного технополімеру
• вал з нержавіючої сталі AISI 304
• механічне ущільнення – графіт / кераміка / NBR / AISI 304
• для захисту двигуна від попадання рідини додатково встановлені два манжетних ущільнення
• укомплектований поплавковим вимикачем
• укомплектований переходником під шланг й коленчатою ​​муфтою
• укомплектований кабелем живлення

двигун

• асинхроний двуполюсний з короткозамкнутим ротором
• охолодженя двигуна перекачуваємою рідиною
• ступінь захисту IPХ8
• клас ізоляції В
• однофазне виконання з встановленим у корпус електронасосу конденсатором
• вбудований у обвитку двигуну захист від перегрузок з автоматичним перезапуском
• напруга живлення 220 В, 50 Гц
• режим роботи: тривалий



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗБІРНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається чиста чи злегка забруднена вода чи другі рідинии , схожі на воду по щільності й химичної активності;

2.Показник рН5-9;

3.Зміст механичних домішок не більш 1 кг/м3;

4.Максимальний розмір часток не більш 30 мм;

5.Максимальна температура перекачуваємої рідини не більш +35 градусів С;

6.Мінімальний рівень осушення 250 мм;

7.Мінімальний діаметр колодязя 600 мм.



НАСОСИ ДРЕНАЖНО-ФЕКАЛЬНІ СЕРІЇ WQD,WQD(F)

Дренажно-фекальні насоси серії WQD чи WQD(F)   використовуються для відведення вод з затоплюваємих преміщень,

перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів й

обеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм

для систем поливу й зрошення. Призначений для тривалого періоду роботи, там де потрібні системи низького тиску.

ГАБАРИТИ



КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальний;

2.Бокове розположення напірного патрубку;

3.Корпус насосу й насосна камера виготовлені з чавуну;

4.Відцентрованее робоче колесо полузакритого й закритого  типу виготовлено з чавуну;

5.Вал виготовлен з нержавіючої сталі;

6.Механічне ущільнення(графіт,кераміка,NBR,AISI304) встановлено у оливової камері;

7.Укомплектований мережевим кабелем, переходником під шланг й коленчатою муфтою,

поплавковим вимикачем (для моделей з літерою F);

8.Двигун асинхроний двуполюсний з короткозамкнутим ротором;

9.Охолодження двигуна проводиться перекачуваємою рідиною;

10.Ступінь захисту IPX8;

11.Клас нагревостійкості ізоляції В;

12.Однофазне виконання з  вбудованим у корпус насосу конденсатором;

13.Вбудований у обвитку двигуна захист від перегрузок з автоматичним перезапуском;

14.Вбудований датчик контролю швидкості обертів ротору, забезпечивающий аварийне

відключення агрегату при перегрузке чи “сухому” ході;

15.Напруга  живлення 220 В, 50 Гц.

ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗБІРНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається чиста чи злегка забруднена вода чи другі рідинии ,

схожі на воду по щільності й химичної активності;

2.Показник рН4-10;

3.Зміст механичних домішок не більш 5 кг/м3;

4.Максимальний розмір часток не більш 30 мм;

5.Максимальна температура перекачуваємої рідини не більш +40 градусів С;

6.Мінімальний рівень осушення 320 мм;

7.Мінімальний діаметр колодязя 300 мм(для моделей з літерою F 600 мм).



ДРЕНАЖНІ НАСОСИ СЕРІЇ DSP 12-9/1,3

Дренажні насоси серії DSP 12-9/1,3   використовуються для відведення вод з затоплюваємих преміщень,

перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів й

обеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм

для систем поливу й зрошення. Призначений для тривалого періоду роботи, там де потрібні системи низького тиску.

ГАБАРИТИ



КОНСТРУКТИВНІ ОСОБЛИВОСТІ



1.Моноблочний вертикальний занурювальний;

2.Бокове розположення напірного патрубку;

3.Корпус насосу комбинований, виготовлений з технополімеру й нержавіючої сталі;

4.Корпус насосної камери виготовлений з технополімеру;

5.Відцентроване робоче колесо полузакритого типу виготовлено з технополимеру;

6.Вал виготовлений з нержавіючої сталі AISI304;

7.Механічне ущільнення(графіт,кераміка,NBR,AISI304) й для

захисту двигуна встановлені два манжетних ущільнення;

8.Агрегат укомплектований поплавковим вимикачем, кабелем живлення,

переходником під шланг й коленчатою муфтою;

9.Двигун асинхроний двуполюсний з короткозамкнутим ротором;

10.Охолодження двигуна проводиться перекачуваємою рідиною;

11.Ступінь захисту IPX8;

12.Клас нагрівостійкості ізоляції В;

13.Однофазне виконання з встановленим у корпус насосу конденсатором;

14.Вбудований у обвитку захист від перегрузок з автоматичним перезапуском;

15.Вбудований датчик контролю швидкості обертів  ротору забезпечує відключення

двигуна при перегрузці та “сухому” ході;

16.Напруга живлення 220 В, 50 Гц.

ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗБІРНА ТАБЛИЦЯ ХАРАКТЕРИСТИК



ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається вода(крім морскої);

2.Показник рН5-9;

3.Зміст механичних домішок не більш 3 кг/м3;

4.Максимальний розмір часток не більш 40 мм;

5.Максимальна температура перекачуваємої рідини не більш +35 градусів С;

6.Максимальна температура довкілля не більш +40 градусов С;

7.Мінімальний розмір колодязя не менш 600 мм;

8.Мінімальний рівень осушення 140 мм.



ДРЕНАЖНІ НАСОСИ СЕРІЇ GARDEN-DSP P

Дренажні насоси серії  GARDEN-DSP P  використовуються для відведення вод з затоплюваємих преміщень,

перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів й

забеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм

для систем поливу й зрошення. Призначений для тривалого періоду роботи, там де потрібні системи низького тиску.



ГАБАРИТИ





КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальний;

2.Вертикальне розположення напірного патрубку;

3.Корпус насосу  виготовлений з технополімеру ;

4.Корпус насосної камери виготовлений з технополімеру;

5.Відцентроване робоче колесо полузакритого типу виготовлено з технополимеру;

6.Вал виготовлений з нержавіючої сталі AISI304;

7.Механічне ущільнення(графіт,кераміка,NBR,AISI304) й для захисту двигуна встановлені два манжетних ущільнення;

8.Агрегат укомплектований поплавковим вимикачем, кабелем живлення, переходником під шланг й коленчатою муфтою;

9.Двигун асинхроний двуполюсний з короткозамкнутим ротором;

10.Охолодження двигуна проводиться перекачуваємою рідиною;

11.Ступінь захисту IPX8;

12.Клас нагрівостійкості ізоляції В;

13.Однофазне виконання з встановленим у корпус насосу конденсатором;

14.Вбудований у обвитку захист від перегрузок з автоматичним перезапуском;

15.У комплект входять:1. Поплавковий вимикач; 2.Пристрій, що регулює довжину й положення поплавкового вимикача;

3.Переходник під шланг; 4.Кабель живлення;

16.Напруга живлення 220 В, 50 Гц.



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗБІРНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається вода чиста або злегка забруднена чи другі рідини,

східні з водою по щільності й химичної активності;

2.Показник рН5-9;

3.Зміст механичних домішок не більш 1 кг/м3;

4.Максимальний розмір часток не більш 5 мм;

5.Максимальна температура перекачуваємої рідини не більш +35 градусів С;

6.Мінімальний розмір колодязя не менш 500 мм;

7.Мінімальний рівень осушення 60 мм.



ДРЕНАЖНІ НАСОСИ СЕРІЇ GARDEN-DSP PD

Дренажні насоси серії  GARDEN-DSP PD   використовуються для відведення вод з затоплюваємих преміщень,

перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів й

забеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм

для систем поливу й зрошення. Призначений для тривалого періоду роботи, там де потрібні системи низького тиску.



ГАБАРИТИ



КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальний;

2.Вертикальне розположення напірного патрубку;

3.Корпус насосу  виготовлений з технополімеру ;

4.Корпус насосної камери виготовлений з технополімеру;

5.Відцентроване робоче колесо  типу  VORTEX виготовлено з технополимеру;

6.Вал виготовлений з нержавіючої сталі AISI304;

7.Механічне ущільнення(графіт,кераміка,NBR,AISI304) й для захисту двигуна встановлені два манжетних ущільнення;

8.Агрегат укомплектований поплавковим вимикачем, кабелем живлення, переходником під шланг й коленчатою муфтою;

9.Двигун асинхроний двуполюсний з короткозамкнутим ротором;

10.Охолодження двигуна проводиться перекачуваємою рідиною;

11.Ступінь захисту IPX8;

12.Клас нагрівостійкості ізоляції В;

13.Однофазне виконання з встановленим у корпус насосу конденсатором;

14.Вбудований у обвитку захист від перегрузок з автоматичним перезапуском;

15.У комплект входять:1. Поплавковий вимикач; 2.Пристрій, що регулює довжину й положення поплавкового вимикача;

3.Переходник під шланг; 4.Кабель живлення;

16.Напруга живлення 220 В, 50 Гц.



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗБІРНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається вода чиста або злегка забруднена чи другі рідини,

східні з водою по щільності й химичної активності;

2.Показник рН5-9;

3.Зміст механичних домішок не більш 1 кг/м3;

4.Максимальний розмір часток не більш 5 мм;

5.Максимальна температура перекачуваємої рідини не більш +35 градусів С;

6.Мінімальний розмір колодязя не менш 500 мм;

7.Мінімальний рівень осушення 60 мм.



НАСОСИ ДРЕНАЖНО-ФЕКАЛЬНІ СЕРІЇ VS

У зв’язку з бойовими діями ціни на продукцію даються у день запиту.

Дренажно-фекальні насоси серії VS використовуються для відведення води

з затаплюваємих приміщень,

перекачування біологічно-несильно забруднених рідин, стічних вод,

відстійних каналізаційних вод, що містять

колоідні та оливові речовини, дощової та фільтраціоної води, наповнення

й осушення бассейнов, для водних атракціонов

й обеспечення циркуляції води у них, подачі води з неглибоких колодязів,

цистерн й відкритих водойм у різних системах низкого тиску.

Призначений для тривалих термінів  експлуатації



ГАБАРИТИ





КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальний;

2.Бокове розположення напірного патрубку;

3.Корпус двигуна й насосної камери виготовлені з чавуну;

4.Корпус й кришка двигуна покриті антикорозійним хромовим покритям;

5.Відцентроване робоче колесо полузакритого типу виготовлено з чавуну;

6.Вал виготовлений з нержавіючої сталі AISI304;

7.Подвійне механічне ущільнення (графіт,кераміка,NBR,AISI304) встановлено у оливової камері;

8.У комплект входить: поплавковий вимикач, переходник під шланг, кабель живлення;

9.Двигун асинхроний двуполюсний з короткозамкнутим ротором;

10.Охолодження двигуна проводиться рідиною, у яку занурений  насос;

11. Ступінь захисту IPX8;

12.Клас нагревостійкості ізоляції В;

13.Однофазне виконання з встановленим у корпус насосу конденсатором;

14. Вбудований у копус двигуна захист від перегрузок з автоматичним перезапуском;

15.Напруга живлення 220 В, 50 Гц.

ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗВЕДЕНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається вода чиста або злегка забруднена чи другі рідини,

східні з водою по щільності й химичної активності;

2.Показник рН4-10;

3.Зміст механичних домішок не більш 5 кг/м3;

4.Максимальний розмір часток не більш 15 мм;

5.Максимальна температура перекачуваємої рідини не більш +35 градусів С;

6.Мінімальний розмір колодязя не менш 500 мм;



ДРЕНАЖНІ НАСОСИ СЕРІЇ GARDEN-DSP FP

Дренажні насоси серії  GARDEN-DSP FP   використовуються для відведення вод з затоплюваємих преміщень,

перекачування дощової й фільтраціоної води, наповнення й осушення басейнов, водних атракціонів й

забеспечення циркуляції у них, для подачі води з неглибоких колодязів, цистерн й відкритих водойм

для систем поливу й зрошення. Можлива відкачка рідин з ємностів з гладким дном( басейнов та цистерн).

Призначений для тривалого періоду роботи, там де потрібні системи низького тиску.



ГАБАРИТИ



КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочний вертикальний занурювальний;

2.Бокове розположення напірного патрубку;

3.Корпус насосу  виготовлений з технополімеру ;

4.Корпус насосної камери виготовлений з технополімеру;

5.Відцентроване робоче колесо закритого типу   виготовлено з технополимеру;

6.Вал виготовлений з нержавіючої сталі AISI304;

7.Для захисту двигуна встановлені три посилених манжетних ущільнення;

8.Агрегат укомплектований поплавковим вимикачем, кабелем живлення, переходником під шланг й коленчатою муфтою;

9.Двигун асинхроний двуполюсний з короткозамкнутим ротором;

10.Охолодження двигуна проводиться перекачуваємою рідиною;

11.Ступінь захисту IPX8;

12.Клас нагрівостійкості ізоляції В;

13.Однофазне виконання з встановленим у корпус насосу конденсатором;

14.Вбудований у обвитку захист від перегрузок з автоматичним перезапуском;

15.У комплект входять:1. Поплавковий вимикач; 2.Пристрій, що регулює довжину й положення поплавкового вимикача;

3.Переходник під шланг; 4.Кабель живлення;

16.Напруга живлення 220 В, 50 Гц.



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗВЕДЕНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

ОБМЕЖЕННЯ ПО ЕКСПЛУАТАЦІЇ

1.Перекачувається вода чиста або злегка забруднена чи другі рідини,

східні з водою по щільності й химичної активності;

2.Загальна мінералізація не більш 1500г/м3;

3.Показник рН5-9;

4.Зміст механичних домішок не більш 1 кг/м3;

5.Максимальний розмір часток не більш 5 мм;

6.Максимальна температура перекачуваємої рідини не більш +35 градусів С;

7.Мінімальний розмір колодязя не менш 500 мм;

8.Мінімальний рівень осушення 1 мм.





 Продукція ТМ RUDES

У зв’язку з бойовими діями ціни на продукцію даються у день запиту.

ДРЕНАЖНИЙ НАСОС ТМ RUDES  серії DRP5-550

конструктивні особливості

• Електронасос вертикальний, занурювальний моноблочного типу
• Вал електродвигуна -нержавіюча сталь AISI304
• Захист від перегріва -термореле
• Укомплектований 3х жилковий кабель з заземленням
• Корпус електронасосу и насосної камери -технополімер
• Поплавковий вимикач використовується для автоматичного включення та вимикання електронасосу.

електродвигун

• Електродвигун асинхроний двуполюсний з короткозамкнутим ротором. Однофазное виконання з встановленимм у корпус електронасосу конденсатором,
• в обвитку електродвигуна вбудований захист от перегрузок з автоматичним перезапуском (термореле). Електродвигун охолоджується перекачуваємою рідиною.
• Ступінь захисту IPX8.
• Клас нагрівостійкості ізоляції B.
• Напруга, Частота електромережі 220 В, 50 Гц.
• Режим роботи: тривалий
•

Обмеження

• рідина: чиста або кілька забруднена вода чи друга рідина, схожа з водою по щільності й химичної активності
• Показник рН: 5-9
• Максимальний розмір часток, не більш, мм: 5 (DRP5) / 30 mm (DRP30)
• Максимальна температура перекачуваємої рідини: + 35 ° С
• Мінімальний рівень осушення -210 мм (DRP5) / 235 mm (DRP30)
• Мінімальний діаметр колодязя -600 мм
• Максимальна кількість включень у годину – 20
• Максимальна глибина занурення 5 м

ДРЕНАЖНО-ФЕКАЛЬНІ НАСОСИ ТМ RUDES СЕРІЇ DRQ

Дренажно-фекальні насоси серії DRQ використовуються для відведення води

з затаплюваємих приміщень,

перекачування біологічно-несильно забруднених рідин, стічних вод,

відстійних каналізаційних вод, що містять

колоідні та оливові речовини, дощової та фільтраціоної води, наповнення

й осушення бассейнов, для водних атракціонов

й обеспечення циркуляції води у них, подачі води з неглибоких колодязів,

цистерн й відкритих водойм у різних системах низкого тиску.

Призначений для тривалих термінів  експлуатації



ГАБАРИТИ

модель	Розмір, мм
	B	B1	A	H	H1	DN
DRQ370F	120	170	95	380	132	G1 1/4-B
DRQ450F



КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочні вертикальні занурювальні;

2.Бокове розположення напірного патрубку;

3.Корпус електронасосу виконаний з чавуну й нержавіючої сталі;

4.Корпус насосної камери виготовлений з чавуну;

5.Колесо робоче – відцентроване полузакритого типу виконаний з чавуну;

6.Вал з нержавіючої сталі AISI 304;

7.Механічне ущільнення – графіт / кераміка / NBR / AISI 304, встановлено у оливової камері;

8.Укомплектований поплавковым вимикачем;

9.Укомплектований переходником під шланг;

10.Укомплектований кабелем живлення;

11.Асинхроний двуполюсний двигун з короткозамкнутим ротором;

12.Охолодження двигуна перекачуваємою рідиною;

13.Ступінь захисту IPX8;

14.Клас ізоляції В;

15.Однофазне виконання з встановленим у корпус електронасосу конденсатором;

16.Вбудований у обвитку двигуна захист від перегрузок з автоматичним перезапуском;

17.Напруга живлення: 220 В, 50 Гц;

18.Режим роботи: тривалий.

ГРАФИЧНІ ХАРАКТЕРИСТИКИ





ЗВЕДЕНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

модель	Споживана потужність (P1), Вт	Максимальна об’ємна подача, Qmax		Об’ємна подача, Q
				м 3/г	0	1	2	3	4	5	6	7	8	9
		м 3/г	л/хв	л/хв	0	17	33	50	67	83	100	117	133	150
DRQ370F	400	8	133	Напір, м	7	6,5	5,9	5,3	4,8	4,2	3,6	3
DRQ450F	520	10	167		9	8,6	8	7,4	6,7	6	5,4	4,6	3,7	2,8

Обмеження

• робоча рідина: чиста або кілька забруднена вода чи друга рідина, схожа з водою по щільності й химичної активності
• Показник рН: 4-10
• Максимальний зміст механічних домішок не більш 5 кг/м & ³3
• Максимальний розмір часток, не більш 15 мм
• Максимальна температура перекачуваємої рідини: + 40 ° С
• Мінімальний рівень осушення 370 мм
• Мінімальний діаметр колодязя -600 мм

ДРЕНАЖНО-ФЕКАЛЬНІ НАСОСИ ТМ RUDES СЕРІЇ DRF-F

Дренажно-фекальні насоси серії DRF-F використовуються для відведення води

з затаплюваємих приміщень,

перекачування біологічно-несильно забруднених рідин, стічних вод,

відстійних каналізаційних вод, що містять

колоідні та оливові речовини, дощової та фільтраціоної води, наповнення

й осушення бассейнов, для водних атракціонов

й обеспечення циркуляції води у них, подачі води з неглибоких колодязів,

цистерн й відкритих водойм у різних системах низкого тиску.

Призначений для тривалих термінів  експлуатації



ГАБАРИТИ



модель	Розмір, мм
	B	B1	A	H	H1	DN
DRF750F	175	265	205	400	107	50
DRF1100F	176	269	215	495	117

КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочні вертикальні занурювальні;

2.Бокове розположення напірного патрубку;

3.Корпус електронасосу й насосної камери виконаний з чавуну ;

4.Колесо робоче – відцентроване закритого типу виконаний з чавуну;

5.Вал з нержавіючої сталі AISI 304;

6.Механічне ущільнення – графіт / кераміка / NBR / AISI 304, встановлено у оливової камері;

7.Укомплектований поплавковым вимикачем;

8.Укомплектований переходником під шланг;

9.Укомплектований кабелем живлення;

10.Асинхроний двуполюсний двигун з короткозамкнутим ротором;

11.Охолодження двигуна перекачуваємою рідиною;

12.Ступінь захисту IPX8;

13.Клас ізоляції В;

14.Однофазне виконання з встановленим у корпус електронасосу конденсатором;

15.Вбудований у обвитку двигуна захист від перегрузок з автоматичним перезапуском;

16.Напруга живлення: 220 В, 50 Гц;



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗВЕДЕНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

модель	Споживана потужність (P1), Вт	Максимальна об’ємна подача, Qmax		Об’ємная подача, Q
				м 3/г	0	2	4	6	8	9	10	12	14	16	18
		м 3/г	л/хв	л/хв	0	33	67	100	133	150	167	200	233	267	300
DRF750F	750	14	233	Напір, м	12	11	10	9	8	7,4	6,8	5,7
DRF1100F	1100	20	333		14	13	11,8	10,8	9,7	9,2	8,6	7,5	6,3	5,1	3,8



Обмеження

• робоча рідина: чиста або кілька забруднена вода чи друга рідина, схожа з водою по щільності й химичної активності
• Показник рН: 4-10
• Максимальний зміст механічних домішок не більш 5 кг/м & ³3
• Максимальний розмір часток, не більш 30 мм
• Максимальна температура перекачуваємої рідини: + 40 ° С
• Мінімальний рівень осушення 320 мм
• Мінімальний діаметр колодязя -600 мм



ДРЕНАЖНІ НАСОСИ ТМ RUDES СЕРІЇ DRН

Дренажно-фекальні насоси серії DRН використовуються для відведення води

з затаплюваємих приміщень,

перекачування біологічно-несильно забруднених рідин, стічних вод,

відстійних каналізаційних вод, що містять

колоідні та оливові речовини, дощової та фільтраціоної води, наповнення

й осушення бассейнов, для водних атракціонов

й обеспечення циркуляції води у них, подачі води з неглибоких колодязів,

цистерн й відкритих водойм у різних системах низкого тиску.

Призначений для тривалих термінів  експлуатації





ГАБАРИТИ

модель	Розмір, мм						Вага, кг
	A	B	C	D	H	DN
DRH370F	60	180	95	116	345	G1-B	5,8
DRH750F		200	105	130	384		8,7
DRH1100F		230	115	142	388		9,8

КОНСТРУКТИВНІ ОСОБЛИВОСТІ

1.Моноблочні вертикальні занурювальні;

2.Бокове розположення напірного патрубку;

3.Корпус електронасосу й насосної камери виконаний з чавуну ;

4.Колесо робоче – відцентроване закритого типу виконаний з чавуну;

5.Вал з нержавіючої сталі AISI 304;

6.Механічне ущільнення – графіт / кераміка / NBR / AISI 304, встановлено у оливової камері;

7.Укомплектований поплавковым вимикачем;

8.Укомплектований переходником під шланг;

9.Укомплектований кабелем живлення;

10.Асинхроний двуполюсний двигун з короткозамкнутим ротором;

11.Охолодження двигуна перекачуваємою рідиною;

12.Ступінь захисту IPX8;

13.Клас ізоляції В;

14.Однофазне виконання з встановленим у корпус електронасосу конденсатором;

15.Вбудований у обвитку двигуна захист від перегрузок з автоматичним перезапуском;

16.Напруга живлення: 220 В, 50 Гц;



ГРАФИЧНІ ХАРАКТЕРИСТИКИ

ЗВЕДЕНА ТАБЛИЦЯ ХАРАКТЕРИСТИК

модель	Споживана потужність (P1), Вт	Максимальна об’ємна подача, Qmax		Об’ємна подача, Q
				м 3/г	0	0,9	1,8	2,7	3,6	4,5	5,4	6,3	7,2
		м 3/г	л/хв	л/хв	0	15	30	45	60	75	90	105	120
DRH370F	350	5	83,3	Напір, м	12	11,6	10,6	8,9	6,4	2,8
DRH750F	680	7	116,7		19	18,7	18,3	17,7	16,7	15	12	7,7
DRH1100F	950	8	133,3		24	23,3	22,5	21,6	20,5	19,2	17,2	14,4	10



Обмеження

• робоча рідина: чиста або кілька забруднена вода чи друга рідина, схожа з водою по щільності й химичної активності
• Показник рН: 4-10
• Максимальний зміст механічних домішок не більш 5 кг/м & ³3
• Максимальний розмір часток, не більш 30 мм
• Максимальна температура перекачуваємої рідини: + 40 ° С
• Мінімальний рівень осушення 320 мм
• Мінімальний діаметр колодязя -600 мм









ПРОДУКЦІЯ ТМ DAB

Ціни на продукцію у зв’язку з бойовими діями треба з’ясовувати у день замовлення.

FEKA 600. Каналізаційний насос для індивідуального використання

Занурювальний насос серії FEKA підходить для перекачування стічних асенізаційних вод й спроможен

працювати з зваженими частками розміром до 25 мм.

Перемикач рівня дозволяє проводити стаціонарне встановлення й забезпечує автоматичну працю.

Також є модель з особливим валом насосу з нержавіючої сталі (SV).

Техничні характеристики

Робочій діапазон: 1-16 м³/г, напір – до 7,45 м.

Діапазон температур робочої рідинии: 0 °C … +35 °C у випадку індивідуального використовування.

Перекачуваємая рідина: стічніе асенизаційні води.

Розмір часток при свободному прохожденні твердих часток через рішітку всасувальної труби: FEKA 600 25 мм

Мінімальна глибина всасування: FEKA 600 A 175 мм FEKA 600 NA 38 мм

Максимальна глибина занурення: 7 м.

Максимальний термін сухого прогону: 1 хв.

Клас захисту: IP 68.

Клас ізоляції: F.

Особливості пристрою насоса

Водостійкий технополімерний корпус насосу, кришка й решітка всасувальної труби.

Двигун з нержавіючої сталі, вал ротору, болти й гвинти.

Ущільнення, що складається з 3 частин, включно внутрішні кільця й оливовову камеру.

Особливості пристрою двигуна

Асинхроний двигун занурювального типу, безперевної дії.

Статор знаходиться у герметичному кожухі з нержавіючої сталі з зовнішнім покриттям, яке захищає кабели й конденсатор.

Ротор, працюючий на кулевих підшипниках збільшеного розміра, не потребующих регулярного змащювання,

для зниження рівня шуму й збільшення терміну роботи.

Стандартний вбудований термо-амперометричний захист.

Конденсатор, стаціонарно встановлений на однофазових моделях.

Для захисту трифазного двигуна мы рекомендуемо використовувати максимальні автоматичні вимикачі віддаленої

дії у комбинації з місцевими налаштуваннями.

Конструкція згідно CEI 2-3 и CEI 61-69 (EN 60335-2-41).

Стандартна напруга: однофазний 220–240 В / 50 Гц треифазний 400 В / 50 Гц

Стандартні кабелі до однофазної моделі: 5 м H05 RN-F до FEKA 600 M-A; 10 м H07 RN-F до FEKA 600 M-NA

Стандартний штепсель до однофазної моделі: SCHUKO CEE 7 – VII – UNEL 47166-68.

Стандартні кабелі до трифазної моделі: 5 м H07 RN-F



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18	24	30	36
	Q = л/хв	0	50	100	150	200	250	300	400	500	600
FEKA 600 M-T	Висота (м)	7,45	6,45	5,7	4,95	4,1	2,8



Електричні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР
			кВт	HP		мкФ	Vc
FEKA 600 M-A	1 × 220–240 В ~	0,94	0,55	0,75	4,3	14	450
FEKA 600 T-NA	3 × 400 В ~	1	0,55	0,75	1,7	–	–
FEKA 600 M-A SV*	1 × 220–240 В ~	0,94	0,55	0,75	4,3	14	450
FEKA 600 M-NA SV*	1 × 220–240 В ~	1	0,55	0,75	4,3	14	450
FEKA 600 T-NA SV*	3 × 400 В ~	1	0,55	0,75	1,7	–	–



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
FEKA 600 T-NA	ED1T	E2D2T	E3D3T
FEKA 600 M-NA – SV	ED1M	E2D2M	E3D3M
FEKA 600 T-NA – SV	ED1T	E2D2T	E3D3T



FEKA BVP. Канализаційний насос для

індивідуального використання

DAB FEKA BVP потужні занурювальні насоси для сливу й осушення.

Підходить для перекачування забрудненої води з твердими частками розміром до 38 мм.

Також є автоматична модель з поплавковим вимикачем для автоматичного запуску й зупинки насосу

Техничні характеристики

Робочий діапазон: 1–18 м³/г, напор – до 12 м.

Діапазон температур робочої рідини: 0 °C … +35 °C.

Перекачуваємая рідина: Забруднена вода з частками максимального розміру 38 мм.

Максимальна глибина занурення: 7 м.

Особливості пристрою насосу

Водостійкий технополімерний корпус насосу, не зношувані робочі кільця, кришка й решітка всасувальної труби.

Корозійно-стійки й стійки к окисленню материали.

Особливості пристрою двигуна

Асинхроний  занурювального типу, безперервної дії.

Термічний теплозахист.

Зносостійкий вал двигуна.



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18	24	30	36
	Q = л/хв	0	50	100	150	200	250	300	400	500	600
FEKA BVP 700 M	Висота (M)	10,5	9,5	8,1	7	5,1	4	1,5
FEKA BVP 750 M		12	11	9,8	8,8	7	6	3,6



Електричні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	HP
FEKA BVP 700 M-A	1 × 230 В ~	1,0	0,70	0,95	4,6
FEKA BVP 750 M-A	1 × 230 В ~	1,1	0,75	1	5,6



FEKA 1400-1800. Занурювальні насоси для

перекачування стічних вод



DAB FEKA 1400-1800 занурювальний насос з чавуну з вихровим робочим колесом зворотної дії до стічних колодязів.

Підходить до перекачування й декантації каналізх вод з стічних колодів й стічних вод озагальнго користування з змістом

твердих домішок розміром до 38 мм.

Також підходить для роботи з грунтовими, дощовими водами, чистою водою й сірих стічних вод, річкових чи озерних вод.

Техничні характеристики

Робочий діапазон: 6–30 м³/г, напір – до 14 м в однофазної моделі й до 15,5 м у трифазної моделі.

Перекачуваємая рідини: сірі стічніе води, сильно забруднена вода з змістом твердих часток чи длиних волокон,

неагресивне середовище.

Свободне проходження: 38 мм.

Діапазон температур робочої рідини: 0 °C … +55 °C

Максимальна навколишня температура для роботи з двигуном над водою: +40 °C.

Максимальна глибина занурення: 7 м.

Встановлення: стаціонарне чи переносне, вертикальна.

Клас захисту: IP68

Клас ізоляції: F

Стандартна напруга: 220–240 В – 50 Гц у однофазних моделях. 380–415 В – 50 Гц у трифазних моделях.

Кабель живлення: H07RN-F, 10 м.

Особливості пристрою насосу

Корпус насосу з чавуну, кожух двигуна, кришка всасувальної сторони й робоче колесо.

Вал ротору з нержавіючої сталі, ручка, болты й гвинти.

Оливова камера ущільнення, доступна для обслуговування.

Механичне ущільнення з кременцю/керамики.

Радіальний канал подачі з різьбою GAS 2″ для облегшення встановлення під’ємних пристроїв (DSD 2).

Особливості пристрою двигуна

Асинхроний двигун занурювального типу, безперервної дії у водозахисному кожухі.

Ротор, працюючий на кульових підшипниках збільшеного розміру, не потребующих регулярного змащування.

Термозахист у обвитці для підключення до панелі керування.

Для роботи насоси повинні бути обладнанні системами керування та захисту, що поставляються окремо й

не з’єднанами з електричними насосами.

Однофазна модель повинна бути обладнана панелю керування MDN й будованим конденсатором.

Обладнана 10-метровим кабелем живлення з неопренової гуми з розмірами 6x(4 × 1,5)+(2 × 0,5).

Кількість контактів: 2

Максимальна кількість пусків/годину: 20



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18	24	30	36
	Q = л/хв	0	50	100	150	200	250	300	400	500	600
FEKA 1400 M	Висота (м)	13,9	13	12	11	9,9	8,9	7,8	5,7	3,4
FEKA 1800 T		15,5	14	13,7	12,8	11,8	10,7	9,7	7,3	4,5



Електричні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР
			кВт	HP		мкФ	Vc
FEKA 1400 M	1 × 220 В – 240 В ~	1,8	1,1	1,5	8,5	40	450
FEKA 1800 T	3 × 400 В ~	1,9	1,5	2	3,7	–	–



Шафи керування

Модель насосу	Шафа керування до
	1 насоса	2 насосів	3 насосів
FEKA 1400 M	ED3M 40UF	E2D6M 40uF	E3D9M 40uF
FEKA 1800 T	ED1,5T	E2D3T	E3D4,5T



FEKA VS. Каналізаційний насос для комунально-побутових й стічних вод

DAB FEKA VS занурювальний насос відцентрованої дії з нержавіючої сталі з

вихровим робочим колесом з сталі точного лиття,

підходить до перекачування каналізаційних вод й стічних вод загального користування

змістом  твердих домішок розміром до 50 мм.

Техничні характеристики

Робочий діапазон: 0–32 м³/г, напір – до 14 м.

Перекачуваєма рідини: канализаційні води  стічні води загального використання, неагресивне середовище.

Свободне проходження: 50 мм.

Діапазон температур робочої рідини:

• 0 °C … +35 °C в случае индивидуального использования (EN 60335-2-41).
• 0 °C … +50 °C в других случаях использования.

Максимальна  температура довкілля для роботи з двигуном над водою: +40 °C

Максимальна глибина занурення: 7 м.

Клас захисту двигуна: IP 68

Клас ізоляції: F

Стандартна напруга: 220–240 В – 50 Гц у однофазных моделях. 380–415 В – 50 Гц у трифазних моделях.

Кабель живленняя: 10 м H07RN-F, зі штепселем до однофазної моделі.

Встановлення: стаціонарна чи переносна, вертикальна.

Особливості пристрою насосу

Корпус насосу з сталі марки AISI 304, ущільнювальна кришка, кожух двигуна й кришка з ручкою.

Робоче колесо з сталі точного лиття.

Ручка, покрыта ізоляційною гумою.

Вал двигуна з нержавіючої сталі марки AISI 316.

Подвійне механичне ущільнення з внутрішньою оливовою камерою (нетоксична олія) з покриттям

з кременцю та  алюминию зі сторони двигуна й з покрыттям з вуглецевого кременцю/вуглецевого

кременцю зі сторони насосу.

Особливості пристрою двигуна

Асинхроний й водозахисний двигун з сухим ротором, що охолоджується перекачуваємою рідиною.

Ротор, працюючий на кульових підшипниках, не потребующих регулярного змащування,

для пониження рівня шуму й збільшення терміну роботи.

Вбудований за замовчуванням захист від перегрузки по струму у однофазних моделях,

додаткова опція у трифазних моделях.

Конденсатор постійного підключення у однофазної моделі.

Безперевної дії, що розрахований на температуру рідини 35 °C й повністю занурений насос.

Однофазна модель може мати поплавок для автоматичної роботи.

Кабель живлення: 10 м H07RN-F, зі штепселем для однофазної моделі.

Кількість контактів: 2

Максимальна кількість пусков/годину: 20



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18	24	30	36
	Q = л/хв	0	50	100	150	200	250	300	400	500	600
FEKA VS 550 M-T	Висота (м)	7,4	6,9	6,2	5,6	4,1	3,2	1,8
FEKA VS 750 M-T		9,6	9,2	8,5	7,6	6,7	5,6	4,3	1,9
FEKA VS 1000 M-T		11,8	11,3	10,5	9,8	9	8	6,8	4,1
FEKA VS 1200 M-T		14	13,4	12,8	12	11,2	10,1	9	6,7



Електричні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНАЯ НАПРУГА 50 Гц	P1 МАКСИМАЛЬНА W	P2 НОМИНАЛЬНА		Номинальний струм A	I st. A	КОНДЕНСАТОР
			кВт	HP			мкФ	Vc
FEKA VS 550 M-NA	1 × 220 В – 240 В ~	927	0,55	0,75	4,2	20	20	450
FEKA VS 550 M-A	1 × 220 В – 240 В ~	927	0,55	0,75	4,2	20	20	450
FEKA VS 550 T-NA	3 × 400 В ~	900	0,55	0,75	1,64	11	–	–
FEKA VS 750 M-NA	1 × 220 В – 240 В ~	1111	0,75	1	5,13	20	20	450
FEKA VS 750 M-A	1 × 220 В – 240 В ~	1111	0,75	1	5,13	20	20	450
FEKA VS 750 T-NA	3 × 400 В ~	1038	0,75	1	1,94	11	–	–
FEKA VS 1000 M-NA	1 × 220 В – 240 В ~	1469	1	1,36	6,63	31	25	450
FEKA VS 1000 M-A	1 × 220 В – 240 В ~	1469	1	1,36	6,63	31	25	450
FEKA VS 1000 T-NA	3 × 400 В ~	1374	1	1,36	2,51	16	–	–
FEKA VS 1200 M-NA	1 × 220 В – 240 В ~	1936	1,2	1,6	8,63	38	30	450
FEKA VS 1200 M-A	1 × 220 В – 240 В ~	1936	1,2	1,6	8,63	38	30	450
FEKA VS 1200 T-NA	3 × 400 В ~	1865	1,2	1,6	3,44	22	–	–



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
FEKA VS 550 M-NA	ED1M	E2D2M	E3D3M
FEKA VS 550 T-NA	ED1T	E2D2T	E3D3T
FEKA VS 750 M-NA	ED1M	E2D2M	E3D3M
FEKA VS 750 T-NA	ED1T	E2D2T	E3D3T
FEKA VS 1000 M-NA	ED1,5M	E2D3M	E3D4,5M
FEKA VS 1000 T-NA	ED1,5T	E2D3T	E3D4,5T
FEKA VS 1200 M-NA	ED1,5M	E2D3M	E3D4,5M
FEKA VS 1200 T-NA	ED1,5T	E2D3T	E3D4,5T



FEKA 2000. Занурювальні насоси для

перекачування стічних вод



DAB FEKA 2000 занурювальний електричний насос для роботи з міськими й промиссловими водами,

сумісними з материалами насосу.

Підходить для перекачування каналізаційних, атмосферних, чи забруднених вод загального використання

з змістом твердих неволокнистих домішок розміром до 42 мм.

Техничні характеристики

Тип робочого коеса: Вихрове

Розмір твердих  часток: 42 мм

Стандартне живлення: 1.1 ÷ 2.2 кВт

Вихідний отвір: DN 50

Робочий діапазон: 3–36 м³/г, напір – 21 м

Робоча рідина: стічні й каналізаційні води з будівель й індивидуальних, торгових,

промислових площадок PH-показник рідини: 6 ÷ 11

Діапазон температур рідини: 0 °C … +40 °C.

Як що потребується  більш високий діапазон температур, то треба зв’ясовувати наявність моделі.

Максимальна глибина встановлення: 20 м (при наявності кабелю відповідної довжини)

Тип встановлення: фіксація при стационарному встановленні за допомогою з’єднувального пристрою,

мобильне встановлення – вертикальне.

Обладнання: Фланець UNI 1092 PN6

Особливості пристрою насосу

Кришка, кожух двигуна, корпус насосу й робоче колесо з чавуну марки ENGJL 200.

Подвійнее механичне ущільнення у оливової камері з покриттям з вуглеграфіту/алюминию.

Особливості пристрою двигуна

Асинхроний й водозахисний двигун з сухим ротором, що охолоджується довколішньою рідиною.

Безперервної дії у режимі S1 з повністю зануреним насосом.

Ротор, на кулевих підшипниках, не потребующих регулярного змащування, збільшеного розміру

для надійної роботи й тривалого терміну служби.

У однофазних моделях конденсатор вбудован у зовнішню панель з штепселем Schuko, обладнаний

регульованим вручну захистом від перегрузки по струму й поплавком у автоматичних моделях.

У трифазних моделях необов’язковим може бути теплозахист.

Максимальна кількість пусків/годину: 20

Класс изоляции: F.

Кількість контактів: 2

Стандартна напруга: 1 × 230В~; 3 × 400В~.

Клас захисту двигуна: IP 68



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18	24	30	36
	Q = л/хв	0	50	100	150	200	250	300	400	500	600
FEKA 2015.2 M-T	Висота (м)	12,5	11,5	10,5	9,2	8	7	5,8	3,6
FEKA 2025.2 T		17,5	16,5	15,6	14,7	13,6	12,5	11,6	9	6,5	3,8
FEKA 2030.2 T		21	19,8	18,5	17,5	16	15	13,8	11	8,3	6



Електричні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР		обертів у хв 1/хв	ПУСК	КАБЕЛЬ
			кВт	HP		мкФ	Vc
FEKA 2015.2 MA	1 × 230 В ~	1,6	1,1	1,5	8	30	450	2900	Пряме підключення	10 м 4G1,5
FEKA 2015.2 MNA	1 × 230 В ~	1,6	1,1	1,5	8	30	450	2900	Пряме підключення	10 м 4G1,5
FEKA 2015.2 TNA	3 × 400 В ~	1,5	1,1	1,5	2,8	–	–	2900	Пряме підключення	10 м 4G1,5
FEKA 2025.2 TNA	3 × 400 В ~	2,2	1,8	2,4	4,1	–	–	2900	Пряме підключення	10 м 4G1,5
FEKA 2030.2 TNA	3 × 400 В ~	3,3	2,2	3	5,6	–	–	2900	Пряме підключення	10 м 4G1,5



Шафи керування

Модель насосу	Шафа керування для
	1 насосу	2 насосів	3 насосів
FEKA 2015.2 MNA	ED1,5M	E2D3M	E3D4,5M
FEKA 2015.2 TNA	ED1,5T	E2D3T	E3D4,5T
FEKA 2025.2 TNA	ED2,5T	E2D5T	E3D7,5T
FEKA 2030.2 TNA	ED2,5T	E2D5T	E3D7,5T



FEKA 2500–2700. Занурювальні насоси для перекачування стічних вод

DAB FEKA 2500-2700 занурювальний електричний насос для роботи з міськими й промисловими водами,

сумісними з материалами насосу.

Підходить для перекачування каналізаційних, атмосферних чи забруднених вод загального використання

з змістом твердих неволокнистих домішок розміром до 62 мм.

Техничні характеристики

Тип робочого колеса: Вихрове

Особливості взаімодії з твердими частками: 62 мм

Стандартне живлення: 0.6 ÷ 2.2 кВт

Вихідний отвір: DN 50

Робочий діапазон: 3–48 м³/г, напір – 16,5 м.

Робоча рідина: стічні й каналізаційні води з будівель й індивідуальних,

торгових, промислових площадок. PH-показник рідини: 6 ÷ 11

Діапазон температур рідинии: 0 °C … +40 °C. Коли потребується більш високий діапазон

температур, треба зв’язатися з нашим фахівцем.

Максимальна глибина встановлення: 20 м (при наявності кабелю відповідної довжини).

Тип встановлення: фіксація при стационарному встановленні за допомогою з’єднувального пристрою,

мобильне встановлення – вертикальне.

Оборудование: Фланець UNI 1092 PN6.

Особливості пристрою насосу

Кришка, кожух двигуна, корпус насосу й робоче колесо з чавуну марки ENGJL 200.

Одиночне механичне ущільнення з покрыттям з вуглеграфиту/алюминію зі сторони насосу,

манжетний ущільнювач у оливової камері зі сторони двигуна.

Особливості пристрою двигуна

Асинхроний й водозахисний двигун з сухим ротором,що охолоджується довколишньою рідиною.

Безперевної дії у режимі S1 з повністю зануреним насосом.

Ротор, на кульових підшипниках, не потребующих регулярного смащування, збільшеного розміру

для надійної роботи й тривалого терміну служби.

Датчик проникнення води у оливової камері, реєструючий проникнення води через

механичне ущільнення (додаткова опція).

У однофазних моделях конденсатор вбудований у зовнішнюю панель зі штепселем Schuko,

обладнаний регульованим вручну захистом від перегрузки по струму, й поплавком у автоматичних моделях.

У трифазних моделях необов’язковою потребою є теплозахист.

Максимальна колькість пусків/год: 20

Клас ізоляції: F.

Кількість контактів: 2

Стандартна напруга: 1 × 230В~; 3 × 400В~.

Клас захисту двигуна: IP 68



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	3	6	12	18	24	36	48
	Q = л/хв	0	50	100	200	300	400	600	800
FEKA 2508.4M-NA	Висота (м)	5,4	5,1	4,8	4,1	3,4	2,6	1
FEKA 2508.4T		5,4	5,1	4,8	4,1	3,4	2,6	1
FEKA 2515.4T		6,2	6,1	5,9	5,5	5,0	4,5	3,1	1,4
FEKA 2500.4T		8	7,8	7,6	7,2	6,7	6,3	5,4	4,4
FEKA 2515.2T		9,3	8,8	8,4	7,6	6,5	5,3	3
FEKA 2500.2T		14	13,5	13	12	11	10	7,5	4
FEKA 2700.2T		16,5	15,5	14,8	13,6	12,5	11,4	9	5,5



Електричні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР		обертів у хв 1/хв	ЗАПУСК	КАБЕЛЬ
			кВт	HP		мкФ	Vc
FEKA 2508.4M-NA	1 × 230 В~	0,9	0,6	0,8	4,6	20	450	1450	Пряме підключення	10 м 4G1,5
FEKA 2508.4T	3 × 400 В~	0,8	0,6	0,8	1,5	–	–	1450	Пряме підключення	10 м 4G1,5
FEKA 2515.4T	3 × 400 В~	1,2	1,1	1,5	3,3	–	–	1450	Пряме підключення	10 м 4G1,5
FEKA 2500.4T	3 × 400 В~	2,8	1,4	1,9	4,9	–	–	1450	Пряме підключення	10 м 4G1,5
FEKA 2515.2T	3 × 400 В~	1,9	1,1	1,5	3,3	–	–	2900	Пряме підключення	10 м 4G1,5
FEKA 2500.2T	3 × 400 В~	2,8	1,8	2,4	4,7	–	–	2900	Прямое підключення	10 м 4G1,5
FEKA 2700.2T	3 × 400 В~	3	2,18	2,9	5,7	–	–	2900	Пряме підключення	10 м 4G1,5



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
FEKA 2508.4M-NA	ED1M	E2D2M	E3D3M
FEKA 2508.4T	ED1T	E2D2T	E3D3T
FEKA 2515.4T	ED1,5T	E2D3T	E3D4,5T
FEKA 2500.4T	ED2,5T	E2D5T	E3D7,5T
FEKA 2515.2T	ED1,5T	E2D3T	E3D4,5T
FEKA 2500.2T	ED2,5T	E2D5T	E3D7,5T
FEKA 2700.2T	ED2,5T	E2D5T	E3D7,5T

FEKA 6000. Каналізаційний насос для

перекачування стічних вод

Занурювальний електричний насос DAB FEKA 6000 для роботи з міськими й промисловими

стічними водами, сумісними з материалами насосу.

Підходить для перекачування чи декантації забруднених каналізаційних вод, стічних вод у каналізаційних

системах з рішитками, атмосферних вод, або забруднених вод загального використання з змістом твердих

неволокнистих домішок діаметром до 80 мм.

Техничні характеристики

Тип робочого колеса: одноканальне, закрите

Свободне проходження: 95–108 мм.

Номинальна потужність: 15–24 кВт.

Подача: DN 150

Робочий діапазон: 36–420 м³/г, напір – до 24,5 м.

Перекачуваємая рідина: забруднена вода загального використування у міських й промислових

системах каналізації з рішитками, також може працювати  будівельними  материалами.

PH-показник рідинии: 6–11

Діапазон температур робочої рідини: 0 °C … +40 °C.

Максимальна глибина встановлення: 20 м. (при наявності кабелю відповідної довжини).

Встановлення: стаціонарна з використанням з’єднувального пристрою або довільна з вертикальним положенням.

Безперерввної дії з повністю зануреним насосом.

Постачається разом з: UNI 1092 PN16 фланець й основа з свободним встановленням.



Особливості пристрою насосу

Одноканальне робоче колесо з повертаємим й фіксованим компенсаційним кільцем на розсіювачі.

Канал подачі з фланцем, EN 1092-1. DN 150 PN 16.

Механичне ущільнення з кременцю/сталі у оливової камері зі сторони двигуна,

подвійне механичнее ущільнення з вуглеродистого кременцювуглеродистого кремнцю зі сторони насосу.

Особливості пристрою двигуна

Асинхроний й водозахисний двигун з сухим ротором,що охолоджується довколішньою рідиною.

Безперервної дії у режимі S1 з повністю зануреним насосом.

Ротор, на кульових підшипниках, не потребующих регулярного змащування,

збільшеного розміру для надійної роботи й тривалого терміну служби.

Датчик проникнення води у оливової камері, региструючий проникнення води

через механичне ущільнення (стандартна опція).

Датчики перегріву у обвитці двигуна, поріг спрацювання – 150 °C.

Стандартна напруга: 3 × 400 В~.

Тип запуску: зірка-трикутник (Y/Δ)

Кількість контактів: 4

Клас захисту двигуна: IP 68.

Клас ізоляції: F

Максимальна кількість пусків/год: 20



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	24	36	48	60	72	90	108	126	150	180	210	240	270	300	360	420
	Q = л/хв	0	400	600	800	1000	1200	1500	1800	2100	2500	3000	3500	4000	4500	5000	6000	7000
FEKA 6075.6T	Висота (м)	9,6	9,2	8,5	8,4	8	7,8	7,2	6,8	6,4	5,8	4,8	3,7	2,4
FEKA 6100.6T		15	14,2	13,7	13	12,6	12	11,5	10,9	9,3	8,8	8,5	6,2	3,5	2,8	1,2
FEKA 6120.4T		14	12,8	12,5	12,2	11,7	11,4	11	10,5	10	9,2	8,1	6,7	5,2	3,2
FEKA 6150.4T		17	16,3	16,1	15,8	15,4	14,9	14	13,3	12,1	11,6	10,1	8,4	7,7	5,9	4,8
FEKA 6200.4T		21		20,3	20	19,5	18,8	18,2	17,4	16,2	15,5	14,1	12,8	11,8	10,2	8,4	4,2
FEKA 6250.4T		25		24,5	24,2	24	23,5	23	22,5	22	21,5	20,5	19,5	18,5	17	16	14	11
FEKA 6300.4T		26		24	23,8	23,4	23	22	21	20,5	19,8	19	18	16,8	16	14,4	12,3	8



Електричні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА,50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	HP
FEKA 6075.6T	3 × 400 В~	6,3	5,2	6,9	13
FEKA 6100.6T	3 × 400 В~	6,4	5,75	7,7	19
FEKA 6120.4T	3 × 400 В~	12,7	8,5	11,3	23
FEKA 6150.4T	3 × 400 В~	14	10,9	14,5	26
FEKA 6200.4T	3 × 400 В~	15,8	14,9	19,9	30
FEKA 6250.4T	3 × 400 В~	24	18,5	24,7	40
FEKA 6300.4T	3 × 400 В~	23	21	28	45



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
FEKA 6200.4T	ED20T SD	E2D40T SD	E3D60T SD
FEKA 6250.4T	ED30T SD	E2D60T SD	E3D90T SD
FEKA 6300.4T	ED30T SD	E2D60T SD	E3D90T SD



FEKA 8000. Занурювальний насос для

перекачування стічних вод

Занурювальний електричний насос DAB FEKA 8000 для роботи з міськими й промисловими стічними водами,

сумісними з материалами насосу.

Підходить для перекачування або декантації забруднених каналізаційних вод, стічних вод у каналізаційних

системах з рішітками, атмосферних вод або забруднених вод загального використування з змістом твердих

неволокнистих домішок діаметром до 80 мм.

Техничні характеристики

Тип робочого колеса: Триканальне, закрите.

Свободне проходження: 80 мм.

Номинальна потужність: 8–19 кВт.

Подача: DN 200.

Робочий діапазон: 24–780 м³/г, напір – до 17 м.

Перекачуваємая рідина: забруднена вода загального використування у міських й промислових системах

каналізації з рішитками, також може працювати з будівельними материалами. PH-показник рідини: 6–11.

Діапазон температур робочої рідини: 0 °C … +40 °C.

Максимальна глибина встановлення: 20 м. (при наявності кабелю відповідної довжини).

Встановлення: стаціонарна з використанням з’єднувального пристрою або довільна з вертикальним положенням.

Безперервної дії з повністюю зануреним насосом.

Постачається разом з: UNI 1092 PN 16 фланець й основа з свободною установкою.



Особливості пристрою насосу

Триканальне робоче колесо з обертаємим й фіксованим компенсаційним кільцем на розсіювачі.

Канал подачі з фланцем, EN 1092-1, DN 200 PN 16.

Подвійне механичне ущільнення з вуглеродистого кременцю/вуглеродистого кременцю зі сторони двигуна,

механичне ущільнення з кременцю/сталі у оливової камері зі стороны насосу.

Особливості пристрою двигуна

Асинхроний й водозахисний двигун з сухим ротором,що охолоджується довколішньою рідиною.

Безперервної дії у режимі S1 з повністю зануреним насосом.

Ротор, на кульових підшипниках, не потребующих регулярного змащування,

збільшеного розміру для надійної роботи й тривалого терміну служби.

Датчик проникнення води у оливову камеру, региструючий проникнення води

через механичне ущільнення (стандартна опція).

Датчики перегріву у обвитці двигуна, поріг спрацювання – 150 °C.

Стандартна напуга: 3 × 400 В~.

Тип запуску: зірка-трикутник (Y/Δ)

Кількість контактів: 6

Клас захисту двигуна: IP 68.

Клас ізоляції: F

Максимальна кількість пусків/г: 20



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	24	36	48	60	72	90	108	126	150	180	210	240	270	300	360	420	480	600	780
	Q = л/хв	0	400	600	800	1000	1200	1500	1800	2100	2500	3000	3500	4000	4500	5000	6000	7000	8000	10000	13000
FEKA 8150. 6T	Висота (м)	8,53	8,05	7,83	7,6	7,45	7,3	7,15	6,9	6,7	6,45	6	5,6	5,24	4,6	4,2	3,34	2,34	1,56
FEKA 8200. 6T		11,2	18	10,5	10,3	9,97	9,7	9,5	9,2	8,8	8,46	8	7,4	6,95	6,3	5,6	4,4	3,6	2,67	1,07
FEKA 8250. 6T		14,4	14	13,7	13,5	13,2	13	12,6	12,34	12	11,52	11,1	10,6	10	9,4	8,7	7,3	6,5	5,5	3,3
FEKA 8300. 6T		17	16,6	16,2	16	15,6	15	14,7	14,5	14,2	13,8	13,5	13	12,4	12	11,4	10	9	7,6	5	1,8



Електричні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПУГА,50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	HP
FEKA 8150. 6T	3 × 400 В~	10,7	8,5	11,3	22
FEKA 8200. 6T	3 × 400 В~	13,4	11,4	15,2	27
FEKA 8250. 6T	3 × 400 В~	17	13,5	18	36
FEKA 8300. 6T	3 × 400 В~	22	19,3	25,7	46



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
FEKA 8150. 6T	ED15T SD	E2D30T SD	E3D45T SD
FEKA 8200. 6T	ED20T SD	E2D40T SD	E3D60T SD
FEKA 8250. 6T	ED25T SD	E2D50T SD	E3D75T SD
FEKA 8300. 6T	ED30T SD	E2D60T SD	E3D90T SD





GRINDER 1000–1200–1600. Каналізаційні насоси з

подрібнювачем для перекачування стічних вод

Занурювальний насос DAB GRINDER з чавуну з подрібнювачем для перекачування води з змістом волокнистих домішок,

бумаги або тканини, загалом для використання у домашніх или міських системах каналізації без рішіток.

Техничні характеристики

Робочий діапазон: 3–18 м³/г, напір – до 23 м.

Перекачуваєма рідина: вода з змістомм волокнистих домішок, бумаги або тканини,

загалом для використування у домашніх чи міських системах канализації без рішіток,

можуть використовуваться з будівельними материалами.

Діапазон температур робочої рідини: 0 °C … +35 °C.

Максимальна глибина занурення: 20 м (при наявності кабелю відповідної довжини).

Клас захисту двигуна: IP 68.

Клас ізоляції: F.

Стандартна напруга: 220–240 В – 50 Гц у однофазних моделях. 380–415 В – 50 Гц у трифазних моделях.

Кабель живлення: H07RN-F, стандартна довжина 10 м.

Постачається разом з: фланець UNI 1092 PN 6.

Встановлення: стаціонарне з використанням з’єднувального пристрою або довільна з вертикальним

положенням. Безперервної дії з повністю зануреним насосом.

Особливості пристрою насосу

Кришка з чавуну марки ENGJL 200, корпус двигуна, гідравличний корпус й робоче колесо,

подрібнювач з сталі марки AISI 440C.

Механичне ущільнення з подвійного кременцю/алюминия у оливової камері.

Особливості пристрою двигуна

Асинхроний й водозахисний двигун з сухим ротором, що охолоджується довколішною рідиною.

Безперервної дії у режиме S1 з повністю зануреним насосом.

Ротор, на кульових підшипниках, не потребующих регулярного змащування,

збільшеного розміру для надійної роботи й тривалого терміну служби.

У однофазної моделі насос постачається з конденсатором, встановленим у відповідному отсеку

з автоматичним вимикачем, який забезпечує запуск.

Автоматична модель також постачається з поплавком.

Однофазна модель постачається з поплавком й панеллю керування,

що має захист від перегрузки й пусковими конденсаторами.

Колькість контактів: 2

Максимальна кількість пусков/годину: 15



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18
	Q = л/хв	0	50	100	150	200	250	300
GRINDER 1000 M-T	Висота (м)	15,2	12,9	10	6,9	3,6
GRINDER 1200 M-T		20	18,9	17	14,7	11,7	8,1	4,2
GRINDER 1600 M-T		23,5	22,3	20,6	18	14,8	11	5,7



Електротехничні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР
			кВт	HP		мкФ	Vc
GRINDER 1000 M-A	1 × 220–240 В ~	1,5	1	1,3	8	30+40	450
GRINDER 1000 M-NA	1 × 220–240 В ~	1,5	1	1,3	8	30+40	450
GRINDER 1000 T	3 × 400 В ~	1,6	1	1,3	2,8	–	–
GRINDER 1200 M-A	1 × 220–240 В ~	2,8	1,5	2	12,7	35+40	450
GRINDER 1200 M-NA	1 × 220–240 В ~	2,8	1,5	2	12,7	35+40	450
GRINDER 1200 T	3 × 400 В ~	2,7	1,5	2	4,7	–	–
GRINDER 1600 M-A	1 × 220–240 В ~	3,8	1,8	2,4	16,8	35+40	450
GRINDER 1600 M-NA	1 × 220–240 В ~	3,8	1,8	2,4	16,8	35+40	450
GRINDER 1600 T	3 × 400 В ~	3,3	1,8	2,4	5,8	–	–



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
GRINDER 1000 M-NA	ED1,5M	E2D3M	E3D4,5M
GRINDER 1000 T	ED1,5T	E2D3T	E3D4,5T
GRINDER 1200 M-NA	ED2M	E2D4M	E3D6M
GRINDER 1200 T	ED2,5T	E2D5T	E3D7,5T
GRINDER 1600 M-NA	ED2,4M	E2D4,8M	E3D7,2M
GRINDER 1600 T	ED2,5T	E2D5T	E3D7,5T



GRINDER 1400–1800. Каналізаційні насоси

для перекачування стічних вод й подрібнювання

Чавуний занурювальний насос DAB GRINDER 1400-1800 відцентрованої дії з подрібнювачем,

підходить для перекачування й декантації забрудненихх стічних міських й промислових вод.

Завдяки системі подрібнювання домішок, що виявлені у стічних водах (органичні відходи, текстиль, гума й т. д.),

находиться на дні, що дозволяє перекачувати рідину, уникаючи засмічення або ушкодження трубопроводу, що подає.

Техничні характеристики

Робочий діапазон: 2-9 м³/г, напір – до 24,5 м у однофазної моделі й до 26,5 м у трифазної моделі.

Перекачуваєма рідина: сірі стічні води, сильно забруднена вода з змістом твердих часток чи

длиних волокон, неагресивне середовище.

Діапазон температур робочої рідинии: 0 °C … +55 °C

Максимальна температура довкілля для роботи з двигуном над водою: +40 °C

Максимальна глибина занурення: 7 м.

Клас захисту: IP68

Клас ізоляції: F

Стандартна напруга: 220–240 В – 50 Гц у однофазних моделях. 380–415 В – 50 Гц у трифазних моделях.

Кабель живлення: H07RN-F, 10 м.

Встановлення: стационарне або переносне, вертикальне.

Особливості пристрою насосу

Корпус насосу з чавуну, кожух двигуна й кришка всасувальної сторони.

Кільцеве робоче колесо з високоміцного чавуну.

Подрібнювач точного лиття з загартованої сталі для забезпечення міцності й зносостійкості.

Вал ротору з нержавіючої сталі, ручка, болти та гвинти.

Оливова камера ущільнення, доступна для обслуговування.

Механичне ущільнення з вуглецевого кременцю.

Радіальний канал подачі з різьбою GAS 2″ для облегшення встановлення під’ємних пристроїв (DSD 2).

Особливості пристрою двигуна

Асинхроний двигун занурювального типу, безперервної дії у водозахисному кожухі.

Ротор, що працює на кульових підшипниках збільшеного розміру, не потребующих регулярного змащування.

Термозахист у обвитці для підключення до панели керування.

Для роботи насоси повинні бути обладнані системами керування та захисту, що постачаються окремо

й не з’єднані з  насосами.

Однофазна модель повинна постачатися з панеллю керування ED HS.

Обладнана 10-метровим кабелем живлення з неопренової гуми з розмірами 6x(4 × 1,5)+(2 × 0,5).

Кількість контактів: 2

Максимальна кількість пусків/г: 20



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18
	Q = л/хв	0	50	100	150	200	250	300
GRINDER 1400 M	Висота (м)	24,5	22,3	19	14,1
GRINDER 1800 M		27,2	25,5	23	19,9	14



Електротехничні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХіДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР
			кВт	HP		мкФ	Vc
GRINDER 1400 M	1 × 220 В – 240 В ~	1,95	1,1	1,5	8,7	40	450
GRINDER 1800 T	3 × 400 В ~	2	1,5	2	3,8	–	–



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
GRINDER 1400 M	ED3MHS	E2D6M HS	E3D9M HS
GRINDER 1800 T	ED1,5T	E2D3T	E3D4,5T



DRENAG 1000–1200. Занурювальний

дренажний насос

Занурювальний насос DRENAG 1000–1200 відцентрованої дії з нержавіючої сталі з кільцевим робочим

колесом точного лиття, що підходить для сливу чистих стічних вод, вод з змістом піску, брудної води з

твердими частками розміром до 10 мм без волокон.

Підходить для домашнього використування й використування на будівельних майданчиках, також у випадку непередбачуваного затоплення.

Техничні характеристики

Робочий діапазон: 3–28 м³/г, напір – до 17 м.

Перекачуваємая рідина: дощові води, грунтові води, води з змістом піску з

будівельних майданчиків, чисті неагресивні стічні води.

Свободне проходження рідин: 10 мм

Діапазон температур робочої рідини:

• 0 °C … +35 °C у випадку індивідуального використування (EN 60335-2-41).
• 0 °C … +50 °C у других випадках використування.

Максимальна довколішня температура для роботи з двигуном над водою: +40 °C

Максимальна глибина занурення: 7 м.

Клас захисту двигуна: IP 68

Клас ізоляції: F

Стандартна напруга: 220–240 В – 50 Гц у однофазних моделях. 380–415 В – 50 Гц у трифазних моделях.

Встановлення: стационарне або переносне, вертикальне або горизонтальне.

Особливості пристрою насосу

Корпус насосу, кільцеве робоче колесо точного лиття, фланець двигуна, фільтр й диск, кожух двигуна,

кожух кабельного відсіку з ручкою й крышкою з нержавіючої сталі марки AISI 304.

Ручка, покрыта ізоляційною гумою.

Вал двигуна з нержавіючої сталі марки AISI 316.

Подвійне механичне ущільнення з внутрішньою оливовою камерою (нетоксичн олія)

з покриттям з кременцю й алюминияю з сторони двигуна, й з покрытям з вуглецевого кременцю зі сторони насосу.

Особливості пристрою двигуна

Асинхроний й водозахисний двигун з сухим ротором, охолоджуємий перекачуваємою рідиною.

Ротор, працюючий на герметичних кульових підшипниках збільшеного розміру,

не потребующих регулярного змащування, для зниження ріввня шуму й збільшення терміну роботи.

Стандартна термо-амперометричний захист.

Конденсатор постійного підключення у однофазної моделі.

Однофазна модель може мати поплавок для автоматичної роботи.

Кабель живлення: 10 м H07RN-F, зі штепселем UNEL 47166-68 для однофазної моделі.

Кількість контактів: 2

Максимальна кількість пусків/годину: 20



Гидравличні характеристики DRENAG 1000-1200

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18	24	30	36	42	48	54	60	66
	Q = л/хв	0	50	100	150	200	250	300	400	500	600	700	800	900	1000	1100
DRENAG 1000 M-T	Висота (м)	15,3	13,7	12,1	10,5	8,7	6,8	4,7
DRENAG 1200 M-T		17	15,4	13,8	12,4	10,7	9	7,3	3,3



Електротехничні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА W	P2 НОМИНАЛЬНА		Номинальний струм,A	КОНДЕНСАТОР
			кВт	HP		мкФ	Vc
DRENAG 1000 M	1 × 220 В – 240 В ~	1,29	1	1,36	6	25	450
DRENAG 1000 T	3 × 400 В ~	1,18	1	1,36	2,43	–	–
DRENAG 1200 M	1 × 220 В – 240 В ~	1,85	1,2	1,6	7,5	30	450
DRENAG 1200 T	3 × 400 В ~	1,65	1,2	1,6	3,24	–	–



Шафи керування

Модель насоса	Шафа керування для
	1 насосу	2 насосів	3 насосів
DRENAG 1000 M-NA	ED1M	E2D2M	E3D3M
DRENAG 1000 T-NA	ED1T	E2D2T	E3D3T
DRENAG 1200 M-NA	ED1,5M	E2D3M	E3D4,5M
DRENAG 1200 T-NA	ED1,5T	E2D3T	E3D4,5T

DRENAG 1400-1800.

Занурювальний дренажний насос

Занурювальний насос DRENAG 1400-1800 відцентрованої дії з чавуну з кільцевим робочим колесом,

підходить до використання на робочих майданчиках, спроєктований для сливу, підьому або декантації

забруднених вод й вод з змістом песка, грунтових, дощових вод, вод фонтанів, чистих стічних вод,

озерних й річкових вод,що містять тверді частки розміром до 12 мм.



Техничні характеристики

Робочий діапазон: 6-33 м³/г, напір – до 19,2 м до однофазної моделі й 21,5 м до трифазної моделі.

Перекачуваєма рідина: неагресивна вода з змістом піску, забруднена вода з будівельних майданчиків,

чисті стічні, дощові, грунтові води, вода з фонтанів, річок, озер.

Свободне проходження рідин: 12 мм.

Діапазон температур робочої рідини: 0 °C … +55 °C

Максимальна глибина занурення: 7 м.

Клас захисту: IP68

Клас ізоляції: F

Стандартна напруга: 220–240 В – 50 Гц у однофазних моделях. 380–415 В – 50 Гц у трифазних моделях.

Встановлення: стационарне або переносне, вертикальне.

Особливості пристрою насосу

Корпус насосу й кожух двигуна з чавуну.

Кільцеве робоче колесо з високоміцного чавуну.

Всасувальна труба з чавуну з покриттям з зносостійкої гуми.

Вал ротору з нержавіючої сталі, ручка, фільтр, кришка фільтру, болты й гвинти.

Оливова камера ущільнення, що доступна для обслуговування.

Механичне ущільнення з вуглецевого кременцю.

Радіальний канал подачи з різьбою GAS 2″ для облгшення встановлення підьомних пристоїв (DSD 2).

Особливості пристрою двигуна

Асинхроний двигун занурювального типу, безперервної дії у водозахисному кожухі.

Ротор, що працює на кульових підшипниках збільшеного розміру, не потребующих регулярного змащування.

Термозахист у обвитці для підключення до панелі керування.

До праці насоси повинні бути обладнані системами керування й захисту,

що постачаються окремо й не з’єднані з електричними насосами.

Однофазна модель повиннна бути оболаднана панеллю керування MDN й вбудованим конденсатором.

Обладнана 10-метровим кабелем живлення з неопренової гуми з розмірами 6x(4 × 1,5)+(2 × 0,5).

Кількість контактів: 2

Максимальна кількість пусків/годину: 20



Гидравличні характеристики DRENAG 1400-1800

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18	24	30	36	42	48	54	60	66
	Q = л/хв	0	50	100	150	200	250	300	400	500	600	700	800	900	1000	1100
DRENAG 1400 M	Висота (м)	19,2	17	15,9	14,6	13,5	12,1	9	5,5
DRENAG 1800 T		21,5	20	19	18	16,5	15,2	12	8,5	4,5



Електротехнчні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНАЯ НАПРУГА,50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР
			кВт	HP		мкФ	Vc
DRENAG 1400 M	1 × 220 В – 240 В ~	2	1,1	1,5	9,2	30	450
DRENAG 1800 T	3 × 400 В ~	2,3	1,5	2	4,4	–	–



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
DRENAG 1400 M	ED3M 40UF	E2D6M 40uF	E3D9M 40uF
DRENAG 1800 T	ED2,5T	E2D5T	E3D7,5T

DRENAG 1600-2000-2500-3000. Занурювальний дренажний насос



Занурювальний електричний насос DRENAG,що підходить до використання на будівельних й промислових

майданчиках, житлових приміщеннях, для сливу вод з змістом піску, грунтових, атмосферних або чистих

вод з твердими частками розміром до 5 мм.



Техничні характеристики

Робочий діапазон: 3–66 м³/г, напір – до 17 м.

Перекачуваємая рідина: чиста стічна вода, для індивідуального або господарського використування,

що використовується з будівельними  материалами.

Свободне проходження рідин: 5 мм

Свободне прохожденння: 5 мм

Діапазон температур робочої рідини: 0 °C … +40 °C.

Максимальна глибина занурення: 7 м.

Клас захисту двигуна: IP 68.

Клас ізоляції: F.

Стандартна напруга: 220–240 В – 50 Гц у однофазних моделях. 380–415 В – 50 Гц у трифазних моделях.

Кабель живлення: H07RN-F, 10 м.

Встановлення: довільна, вертикальне положенння.

Безперервної дії з повністю зануреним насосом.

Особливості пристрою насосу

Верхня кришка й корпус насосу з анодированого алюминию;

гідравличний корпус й робоче колесо з чавуну марки ENGJS 200

Подвійне механичне ущільнення, покриття з кременцю/алюминию у оливової камері з сторони двигуна,

покриття з кременець/кременець з сторони насосу.

Радіальный канал подачи з різьбою GAS 2″ 1/2.

Особливості пристрою двигуна

Асинхроний й водозахищений двигун з сухим ротором, що охлоджується довколішньою рідиною.

Безперервної дії у режимі S1 з повністю зануреним насосом.

Ротор, на кульових підшипниках, не потребующих регулярного змащування,

збільшеного розміру для надійної роботи й тривалого терміну служби.

Конденсатор, розташований у кабельному відсіку під верхньою кришкою у однофазної моделі.

Кількість контактів: 2

Максимальна кількість пусків/г: 20



Гидравличні характеристики

– DRENAG 1600-2000-2500-3000

МОДЕЛЬ	Q = м³/г	0	3	6	9	12	15	18	24	30	36	42	48	54	60	66
	Q = л/хв	0	50	100	150	200	250	300	400	500	600	700	800	900	1000	1100
DRENAG 1600 M-T	Висота (м)	8	7,6	7,2	7	6,7	6,4	6	5,3	4,7	3,9	2,8
DRENAG 2000 T		10,8	10,5	10,3	10	9,7	9,4	9,1	8,4	7,4	6,4	5,3	4,2	2,9
DRENAG 2500 T		15	14,4	13,9	13,5	13,1	12,8	12,4	11,7	10,9	9,9	8,9	7,9	6,7	5,3	3,9
DRENAG 3000 T		18,2	17,9	17,6	17,2	16,8	16,4	15,9	14,9	14	12,9	12	10,9	9,9	8,2	6,2



Електротехничні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР
			кВт	HP		мкФ	Vc
DRENAG 1600 M-A	1 × 230 В ~	1,6	1,1	1,5	7,4	30	450
DRENAG 1600 T-NA	3 × 400 В ~	1,6	1,1	1,5	3	–	–
DRENAG 2000 T-NA	3 × 400 В ~	2	1,4	1,9	4,1	–	–
DRENAG 2500 T-NA	3 × 400 В ~	3,1	1,8	2,4	5,3	–	–
DRENAG 3000 T-NA	3 × 400 В ~	3,5	2,2	2,9	6,2	–	–



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
DRENAG 1600 T-NA	ED1,5T	E2D3T	E3D4,5T
DRENAG 2000 T-NA	ED2,5T	E2D5T	E3D7,5T
DRENAG 2500 T-NA	ED2,5T	E2D5T	E3D7,5T
DRENAG 3000 T-NA	ED2,5T	E2D5T	E3D7,5T

DAB DIG 1100-1500-1800-2200. Занурювальні насоси для відведення чистої води з змістом абразивних домішок

Переносні насоси, оптималні для сливу рідин з абразивними частками:

• у будівництві, тонелях, інфраструктурних будівельних майданчиках
• у цівільному будівництві, підземних пішеходних переходах й парковках
• у промисловості, для сливу техничної води
• у відкритих шахтах й печерах
• у міських роботах, до аварийного сливу води з змістом піску у час затоплення

Особливості пристрою насосу

Корпус насосу, виготовлений з чавуну марки EN GJL 200, з внутрішнім покриттям

з абразивостійкого й зносостійкого бутадиен-нитрильного каучуку (БНК).

Механичне ущільнення з покриттям з подвійного вуглецевоого кременцю/вуглецевого

кременцю з сторони насосу й ущільнення з покриттям з кременцю/алюминию з сторони

двигуна, у оливової камері, а також манжетне ущільнення.

Всасувальна рішітка з нержавіючої сталі марки AISI 304 ND подачі: 2″½

Відкрите робоче колесо з хромованого чавуну марки CRA2 650 HB

Особливості пристрою двигуна

Асинхроний й водозахищений двигун з сухим ротором, що охолоджується перекачуваємою рідиною.

Ротор, на кульових підшипниках, не потребующих регулярного змащування, збільшеного розміру

для надійної роботи й тривалого терміну служби.

Стандартний вбудований термо-амперометричний захист.

Конденсатор, стационарно встановлений на однофазних моделях.

Безперервної дії у режимі S1 з повністю або частково зануреним насосом.

Кількість контактів: 2

Максимальна кількість пусків/год: 15



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	6	12	18	24	30	36	42	48	54	60	72	84	96	108	120	132
	Q = л/хв	0	100	200	300	400	500	600	700	800	900	1000	1200	1400	1600	1800	2000	2200
DIG 1100 M-T	Висота (м)	11,3	10,6	9,6	8,5	7,4	6,5	5,3	3,8	3,0
DIG 1500 T		13		11,0	10,0	9,0	8,0	6,8	5,3	4,0
DIG 1800 T		17,6		15,0	13,8	12,5	11,0	9,4	8,1	6,3	4,9
DIG 2200 T		20,1		16,8	15,2	14,1	12,4	10,6	9,1	7,4	5,9



Електротехничні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА,50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР
			кВт	HP		мкФ	Vc
DIG 1100 MA	1 × 230 В ~	1,7	1,1	1,5	7,8	25	450
DIG 1100 M-NA	1 × 230 В ~	1,7	1,1	1,5	7,8	25	450
DIG 1100 T-NA	1 × 230 В ~	1,7	1,1	1,5	3	–	–
DIG 1500 T-NA	1 × 230 В ~	2,4	1,5	2	4,3	–	–
DIG 1800 T-NA	1 × 230 В ~	3,2	1,8	2,4	5,3	–	–
DIG 2200 T-NA	1 × 230 В ~	4,0	2,2	3	6,4	–	–



Шафи керування

Модель насоса	Шафи керування до
	1 насосу	2 насосів	3 насосів
DIG 1100 M-NA	ED1,5M	E2D3M	E3D4,5M
DIG 1100 T-NA	ED1,5T	E2D3T	E3D4,5T
DIG 1500 T-NA	ED2,5T	E2D5T	E3D7,5T
DIG 1800 T-NA	ED2,5T	E2D5T	E3D7,5T
DIG 2200 T-NA	ED4T	E2D8T	E3D12T



DAB DIG 3700–5500–8500–11000.

Занурювальні насоси для відводу чистої води

з змістом абразивних домішок

Переносні насоси, що оптимальний для сливу рідин з абразивними частками:

Переносні насоси, оптималні для сливу рідин з абразивними частками:

• у будівництві, тонелях, інфраструктурних будівельних майданчиках
• у цівільному будівництві, підземних пішеходних переходах й парковках
• у промисловості, для сливу техничної води
• у відкритих шахтах й печерах
• у міських роботах, до аварийного сливу води з змістом піску у час затоплення



Техничні характеристики

Робочий діапазон: 12-240 м³/г, напір – до 57,5 м.

Перекачуваємая рідина: дощові води, стічні води, води з змістом піску

з будівельних майданчиків, води з загальним змістом абразивних часток.

Свободне проходження твердих часток: 6 мм.

Діапазон температур робочої рідини: 0 °C … +35 °C.

Максимальна глибина занурення: 20 м (при наявності кабелю відповідної довжини).

Клас захисту двигуна: IP 68

Клас ізоляції: F

Стандартна напруга: 220–240 В – 50 Гц у однофазних моделях. 380–415 В – 50 Гц

у трифазних моделях.

Встановлення: стационарне або переносне, вертикальне.

Безперервної дії з повністю або частково зануреним насосом.

Кабель живлення: 10 м H07RN-F.

Особливий запатентований стальний, укриплений, стійкий на розрив електричний кабель

також постачається по замовленю.

Особливості пристрою насосу

Корпус насосу, виготовлений з чавуну марки EN GJL 200, з внутрішним покрыттям

з абразивостійкого й зносостійкого бутадиен-нитрильного каучуку (БНК).

Механичне ущільнення з покрыттям з подвійного вуглецевого кременцю/вуглецевого кременцю з

сторони насосу й ущільнення з покрыттям з кременцю/алюминию з сторони двигуна, у оливової камері.

Всасувальна рішітка з нержавіючої сталі марки AISI 304 ND подачі: 3″ у версії APT, 4″ у версії MPT

Відкрите робоче колесо з хромоваваного чавуну марки CRA2 650 HB

Особливості пристрою двигуна

Асинхроний й водозахисний двигун з сухим ротором, що охолоджується перекачуваємою рідиною.

Ротор, на кульових підшипниках, не потребующих регулярного змащування,

збільшеного розміру для надійної роботи й тривалого терміну служби.

Стандартний вбудований термо-амперометричний захист.

Безперервного деіїй у режимі S1 з повністю або частково зануреним насосом.

Кількість контактів: 2

Максимальна кількість пусків/г: 15



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	6	12	18	24	30	36	42	48	54	60	72	84	96	108	120	132
	Q = л/хв	0	100	200	300	400	500	600	700	800	900	1000	1200	1400	1600	1800	2000	2200
DIG 3700 AP T	Висота (м)	32,5		29,0	27,3	25,0	23,2	20,1	17,5	14,8	12,3
DIG 3700 MP T		12,5		12,1	11,8	11,6	11,3	11,0	10,6	10,1	9,9	9,4	8,5	7,4	6,0	4,9	3,3
DIG 5500 AP T		41,6		37,7	35,3	32,4	30,0	27,0	23,8	21,2	18,0	14,7	7,8	2,5
DIG 5500 MP T		20,0		19,5	19,2	18,9	18,6	18,2	17,9	17,3	16,7	15,8	14,4	12,6	10,5	9,1	7,2	5,0
DIG 8500 AP T		45,0		42,8	40,3	38,1	35,8	34,3	32,2	30,1	28,3	26,2	22,4	18,3	14,6	11,6	8,6	5,4
DIG 8500 MP T		23,0		22,5	22,0	21,5	21,2	20,8	20,3	19,7	19,2	18,5	17,5	16,2	15,1	13,5	11,7	10,3
DIG 11000 AP T		58		54,0	52,0	50,5	49,0	47,5	46,0	44,0	42,0	40,0	36,0	31,0	26,0	21,0	16,0	11,0
DIG 11000 MP T		32		31,0	31,0	30,1	29,4	29,1	28,0	28,0	27,4	26,5	25,6	24,6	23,3	22,1	20,7	19,1



Електротехничні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	HP
DIG 3700 AP T-NA	3 × 400 В ~	4,2	3,7	5	7,7
DIG 3700 MP T-NA	3 × 400 В ~	4,3	3,7	5	7,8
DIG 5500 AP T-NA	3 × 400 В ~	7,0	5,5	7,5	12,0
DIG 5500 MP T-NA	3 × 400 В ~	5,4	5,5	7,5	10,0
DIG 8500 AP T-NA	3 × 400 В ~	10,4	8,5	11,4	19,0
DIG 8500 MP T-NA	3 × 400 В ~	9,9	8,5	11,4	16,0
DIG 11000 AP T-NA	3 × 400 В ~	13,6	11	15	22,5
DIG 11000 MP T-NA	3 × 400 В ~	12,5	11	15	21,5



Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
DIG 3700 AP T-NA	ED4T	E2D8T	E3D12T
DIG 3700 MP T-NA	ED4T	E2D8T	E3D12T
DIG 5500 AP T-NA	ED8T	E2D15T	E3D22,5T
DIG 5500 MP T-NA	ED8T	E2D15T	E3D22,5T
DIG 8500 AP T-NA	ED14T	ED28T	E3D42T
DIG 8500 MP T-NA	ED11T	E2D22T	E3D33T
DIG 11000 AP T-NA	ED15T	E2D30T	E3D45T
DIG 11000 MP T-NA	ED14T	E2D28T	E3D42T



NOVA. Занурювальний дренажний насос

для відводу чистої води



Робочий діапазон занурювального насосу NOVA підходить для автоматичної роботы у стандартних

побутових ситуациях, наприклад осушення периодично затаплюваємих підвалів й гаражів.

Завдяки компактної й зручной для переноски форми пристрий можна також застосововувати у якості переносного

насосу у аварийних ситуациях, наприклад при підьомі води у річках або водосховищах, при необхідності сливати воду

з басейнов, фонтанів, котлованів й підземних переходів.

Насос також  підійде для роботи у саді .

Перемикач рівня дозволяє проводити стационарне встановлення й забезпечує автоматичну роботу.

Також є модель з особим валом насосу з нержавіючої сталі (SV).

Техничні характеристики

Робочий діапазон: 1–16 м³/г, напір – до 10,2 м.

Діапазон температур робочої рідини: 0 °C … +35 °C у випадку індівидуального використування.

Перекачуваєма рідина: брудна вода з волокнами.

Розмір часток при свободному проходженні твердих часток через рішітку всасувальної труби:

• NOVA 180 – NOVA 200: 5 мм
• NOVA 300 – NOVA 600: 10 мм

Мінімальна глибина всасування:

• NOVA 180 A: 77 мм
• NOVA 180 NA – NOVA 200: 8 мм
• NOVA 300: 85 мм
• NOVA 600 A: 175 мм
• NOVA 600 NA: 38 мм

Максимальна глибина занурення: 7 м.

Максимальний час сухого прогону: 1 мин.

Клас захисту: IP 68.

Клас ізоляції: F.

Особливості пристрою насосу

Водостійкий технополімерний корпус насосу, кришка й рішітка всасувальної труби.

Двигун з нержавіючої сталі, вал ротору, болти й гвинти.

Ущільнення, що містить 3 частини, що включають внутрішні кільця й оливову камеру.

Особливості пристрою двигуна

Асинхроний двигун занурювального типу, безперервної дії.

Статор находиться у герметичному кожухі з нержавіючої сталі з зовнішним покриттям,

яке захищає кабелі й конденсатор.

Ротор, працюючий на постійно змащувальних кульових підшипниках збільшеного розміру

для пониження рівня шуму й збільшення терміну роботи.

Стандартний вбудований термо-амперометричний захист.

Конденсатор, стационарно вбудований у однофазних моделях.

Для захисту трифазного двигуна ми рекомендуємо використовувати максимально автоматичні

вимикачі віддаленої дії у комбинації з місцевими налаштуваннями.

Конструкція згідно CEI 2-3 й CEI 61-69 (EN 60335-2-41).

Стандартна напруга: однофазний 220–240 В / 50 Гц трифазний 400 В / 50 Гц

Стандартні кабелі для однофазної моделі: 5 м H05 RN-F до NOVA 180 M-A NOVA 300 M-A

NOVA 600 M-A

10 м H05 RN-F до NOVA 180 M-A NOVA 200 M-NA

10 м H07 RN-F до NOVA 600 M-A

Стандартний штепсель до однофазної моделі: SCHUKO CEE 7 – VII – UNEL 47166-68.

Стандартні кабелі до трифазної моделі: 5 м H07 RN-F



Гидравличні характеристики NOVA

МОДЕЛЬ	Q = м³/г	0	1	2	3	4,5	5	6	7	7,5	9	10	12	13,5	15
	Q = л/хв	0	16,6	33,3	50	75	83,3	100	116,6	125	150	166,6	200	225	250
NOVA 180 M	H (м)	4,95	4,45	3,9	3,15	1,7	1,15
NOVA 300 M		7,18	6,7	6,23	5,8	5,2	5	4,6	4,2	4	3,42	3	2,2
NOVA 600 M-T		10,2	9,7	9,3	8,9	8,3	8,1	7,8	7,4	7,2	6,6	6,1	5	4,1	3,1



Електротехничні характеристики NOVA

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A	КОНДЕНСАТОР
			кВт	HP		мкФ	Vc
NOVA 180 M-A	1 × 220–240 В ~	0,19	0,2	0,28	0,9	5	450
NOVA 180 M-A – SV*	1 × 220–240 В ~	0,19	0,2	0,28	0,9	5	450
NOVA 180 M-NA – SV*	1 × 220–240 В ~	0,19	0,2	0,28	0,9	5	450
NOVA 200 M-NA – SV*	1 × 220–240 В ~	0,35	0,22	0,3	1,5	8	450
NOVA 300 M-A	1 × 220–240 В ~	0,35	0,22	0,3	1,6	8	450
NOVA 300 M-A – SV*	1 × 220–240 В ~	0,35	0,22	0,3	1,6	8	450
NOVA 600 M-A	1 × 220–240 В ~	0,80	0,55	0,75	3,4	14	450
NOVA 600 T-NA	3 × 400 В ~	0,80	0,55	0,75	1,6	–	–
NOVA 600 M-A – SV*	1 × 220–240 В ~	0,80	0,55	0,75	3,4	14	450
NOVA 600 M-NA – SV*	1 × 220–240 В ~	0,80	0,55	0,75	3,4	14	450
NOVA 600 T-NA – SV*	3 × 400 В ~	0,80	0,55	0,75	1,6	–	–



A: Автоматичний, з поплавком – NA: Неавтоматичний, без поплавку

* З специальним валом з нержавіючої сталі

Шафи керування

Модель насосу	Шафа керування до
	1 насосу	2 насосів	3 насосів
NOVA 180 M-NA – SV	ED0,1M	E2D0,6M	E3D0,9M
NOVA 200 M-NA – SV	ED0,3M	E2D0,6M	E3D0,9M
NOVA 600 M-NA – SV	ED0,75M	E2D1,5M	E3D2,25M
NOVA 600 T-NA – SV	ED1T	E2D2T	E3D3T

NOVA UP. Занурювальні насоси

для відводу чистої води

DAB NOVA UP

Робочий діапазон занурювального насосу DAB NOVA UP підходить для автоматичної роботы у стандартних

побутових ситуациях, наприклад осушення периодично затаплюваємих підвалів й гаражів.

Завдяки компактної й зручной для переноски форми пристрий можна також застосововувати у якості переносного

насосу у аварийних ситуациях, наприклад при підьомі води у річках або водосховищах, при необхідності сливати воду

з басейнов, фонтанів, котлованів й підземних переходів.

Насос також  підійде для роботи у саді .

Перемикач рівня дозволяє проводити стационарне встановлення й забезпечує автоматичну роботу.

NOVA UP може працювати з рідинами, що містять тверді частки розміром до 10 мм.

З’ємний фільтр дозволяє всасувати рідину на рівні до 2/3 мм (при знятому фільтрі).

Особливості прострою насосу

Водоустійкий технополімерний корпус насосу, кришка й рішітка всасувальної труби.

Двигун з нержавіючої сталі, вал ротору, болты й гвинти.

Ущільнення, що складається з 3 частин, включно внутрішні кільця й оливову камеру.

Особливості пристрою двигуна

Асинхроний двигун занурювального типу, безперервної дії.

Статор находиться у герметичному кожухі з нержавіючої сталі з зовнішним покриттям,

яке захищає кабелі й конденсатор.

Ротор, працюючий на постійно змащувальних кульових підшипниках збільшеного розміру

для пониження рівня шуму й збільшення терміну роботи.

Стандартний вбудований термо-амперометричний захист.

Конденсатор, стационарно вбудований у однофазних моделях.



Гидравличні характеристики NOVA UP

МОДЕЛЬ	Q = м³/г	0	1	2	3	4,5	5	6	7	7,5	9	10	12	13,5	15
	Q = л/хв	0	16,6	33,3	50	75	83,3	100	116,6	125	150	166,6	200	225	250
NOVA UP 300 M	Висота (м)	7,6	6,9	6,25	5,6	4,7	4,4	3,6	2,8	2,3	1
NOVA UP 600 M		9,8	9,4	9	8,5	7,7	7,4	6,8	6,2	5,9	4,7	3,9	2	0,3



Електротехничні характеристики NOVA UP

МОДЕЛЬ	ЭЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	HP
NOVA UP 300 M-A	1 × 220–240 В ~	0,38	0,21	0,28	1,5
NOVA UP 300 M-NA	1 × 220–240 В ~	0,38	0,21	0,28	1,5
NOVA UP 600 M-A	1 × 220–240 В ~	0,77	0,52	0,69	3,5
NOVA UP 600 M-NA	1 × 220–240 В ~	0,77	0,52	0,69	3,5

NOVA UP MAE. Занурювальні насоси

для відводу чистої води

Робочий діапазон занурювального насосу DAB NOVA UP MAE  підходить для автоматичної роботы у стандартних

побутових ситуациях, наприклад осушення периодично затаплюваємих підвалів й гаражів.

Завдяки компактної й зручной для переноски форми пристрий можна також застосововувати у якості переносного

насосу у аварийних ситуациях, наприклад при підьомі води у річках або водосховищах, при необхідності сливати воду

з басейнов, фонтанів, котлованів й підземних переходів.

Насос також  підійде для роботи у саді .

Модель особливо  підходить для встановлення в вузьких колодязях, що потребують всасування рідини з частками розміром до 2/3 мм.

NOVA UP MAE може працювати з рідинами, що містять  тверді частки розміром до 10 мм.

Електроний перемикач рівня дозволяє проводити стаціонарне встановлення,

що забеспечує автоматичну роботу й вибір рівня рідини для автоматичного запуску.

й фільтр дозволяє всасувати рідину на рівні до 2/3 мм (при знятому фільтрі).

Техничні характеристики

Робочий діапазон: 1-15 м³/г, напір – до 10 м.

Діапазон температур робочої рідини: 0 °C … +35 °C у випадку

індивідуального використування.

Перекачуваємая рідина: брудна вода без волокон.

Мінімальна глибина всасування:

NOVA UP 300 M-AE 60 мм

NOVA UP 600 M-AE 70 мм

Максимальна глибина занурення: 7 м.

Встановлення: вертикальне, стационарне або переносне.

Клас захисту: IP 68.

Клас ізоляції: F.

Особливості пристрою насосу

Водоустійкий технополімерний корпус насосу, кришка й рішітка всасувальної труби.

Двигун з нержавіючої сталі, вал ротору, болты й гвинти.

Ущільнення, що складається з 3 частин, включно внутрішні кільця й оливову камеру.

Особливості пристрою двигуна

Асинхроний двигун занурювального типу, безперервної дії.

Статор находиться у герметичному кожухі з нержавіючої сталі з зовнішним покриттям,

яке захищає кабелі й конденсатор.

Ротор, працюючий на постійно змащувальних кульових підшипниках збільшеного розміру

для пониження рівня шуму й збільшення терміну роботи.

Стандартний вбудований термо-амперометричний захист.





Гидравличні характеристики NOVA UP MAE

МОДЕЛЬ	Q = м³/г	0	1	2	3	4,5	5	6	7	7,5	9	10	12	13,5	15
	Q = л/хв	0	16,6	33,3	50	75	83,3	100	116,6	125	150	166,6	200	225	250
NOVA UP 300 M-AE	Висота (м)	7,6	6,9	6,25	5,6	4,7	4,4	3,6	2,8	2,3	1
NOVA UP 600 M-AE		9,8	9,4	9	8,5	7,7	7,4	6,8	6,2	5,9	4,7	3,9	2	0,3



Електротехничні характеристики NOVA UP MAE

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	HP
NOVA UP 300 M-AE	1 × 220–240 В ~	0,38	0,21	0,28	1,5
NOVA UP 600 M-AE	1 × 220–240 В ~	0,77	0,52	0,69	3,5



NOVA UP X. Занурювальні насоси

для відводу чистої води

DAB NOVA UP X занурювальний насос з портом для підключення до комплекту для всасування

з поплавком підходить для використання у резервуарах системи очищення дощових вод,

а також у других типах резервуаров.

Техничні характеристики

Робочий діапазон: 1-15 м³/г, напір – до 10 м.

Діапазон температур робочої рідини: 0 °C … +35 °C у випадку

індивідуального використування.

Перекачуваємая рідина: брудна вода без волокон.

Мінімальна глибина всасування:

NOVA UP X 300 M-NA 70 мм

NOVA UP X 600 M-NA 80 мм

Максимальна глибина занурення: 7 м.

Встановлення: вертикальне, стационарне або переносне.

Клас захисту: IP 68.

Клас ізоляції: F.

Особливості пристрою насосу

Водоустійкий технополімерний корпус насосу, кришка й рішітка всасувальної труби.

Двигун з нержавіючої сталі, вал ротору, болты й гвинти.

Ущільнення, що складається з 3 частин, включно внутрішні кільця й оливову камеру.

Особливості пристрою двигуна

Асинхроний двигун занурювального типу, безперервної дії.

Статор находиться у герметичному кожухі з нержавіючої сталі з зовнішним покриттям,

яке захищає кабелі й конденсатор.

Ротор, працюючий на постійно змащувальних кульових підшипниках збільшеного розміру

для пониження рівня шуму й збільшення терміну роботи.

Стандартний вбудований термо-амперометричний захист й кондесатор постійного підключення.





Гидравличні характеристики NOVA UP X

МОДЕЛЬ	Q = м³/г	0	1	2	3	4,5	5	6	7	7,5	9	10	12	13,5	15
	Q = л/хв	0	16,6	33,3	50	75	83,3	100	116,6	125	150	166,6	200	225	250
NOVA UP X 300 M	Висота (м)	7,1	6,2	5,5	4,8	3,7	3,3	2,5	1,6	1
NOVA UP X 600 M		9,7	9,4	8,9	8,4	7,5	7,2	6,5	5,6	5,1	3,7	2,5



Електротехничні характеристики NOVA UP X

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА,50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	HP
NOVA UP X 300 M-A	1 × 220–240 В ~	0,77	0,52	0,69	3,5
NOVA UP X 600 M-NA	1 × 220–240 В ~	0,77	0,52	0,69	3,5



NOVA SALT W. Занурювальний дренажний

насос для солоної води

DAB NOVA SALT W вертикальний дренажний занурювальний насос спеціально создан для систем

водовідведення у пристроях з соленою водою.

Він також може використовуваться у якості переносного насосу при надзвичайних ситуаціях.

Вбудоване поплавкове реле рівня у версії з автоматичним керуванням дозволяє проводити

стационарне встановлення й забезпечує автоматичну роботу.

Техничні характеристики

Робочий діапазон: от 1 до 7,5 м³/г, напір – до 6 метров.

Діапазон температур робочої рідини: 0 °C – +35 °C у випадку індивідуального використування.

Перекачуваєма рідина: брудна вода без волокон, а також солона вода.

Максимальна глибина занурення: 7 м.

Особливості пристрою насосу

Водоустійкий технополімерний корпус насосу, кришка й рішітка всасувальної труби.

Двигун з нержавіючої сталі з марки AISI 316, вал ротору, болты й гвинти.

Кабель зі лудженими жилами .



Конструктивні особливості електродвигуна

Асинхроний двигун занурювального типу, безперервної дії.

Захист від перегріву.



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	1	2	3	4,5	5	6	7	7,5
	Q = л/хв	0	16,6	33,3	50	75	83,3	100	116,6	125
NOVA SALT W M-A	ВИСОТА (м)	6	5,4	4,7	3,9	2,8	2,5	1,7	1	0,5



Електротехничні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКС. кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	к. с.
NOVA SALT W M-A	1 × 230 В ~	0,28	0,2	0,28	1,3



VERTY NOVA. Занурювальний дренажний насос

з вбудованим поплавком



DAB VERTY NOVA занурювальний вертикальний насос для сливу воды, що підходить для автоматичної роботи

у стандартних побутових ситуаціях, наприклад осушення периодично затоплюваємих підвалів й гаражів.

Завдяки  компактної, зручної для транспортировки формі й наявності вбудованого поплавку насос підходить

для особливо маленьких сливних колодязів (мінімальний розмір 20 × 20 см).

Пристрій можна також використовувати у якості  переносного насосу у аварійних ситуаціях,

наприклад при підьомі води у річках або водосховищах, при необхідності сливати воду з басейнов, фонтанів,

котлованів й підземних переходів.

Насос також  підійде для роботи у саді.

VERTY NOVA може працювати з рідинами, що містять  тверді частки розміром до 5 мм.

Перемикач рівня з вбудованим поплавком дозволяє проводити стаціонарне встановлення й

забеспечує автоматичну роботу.

З легким доступом до поплавку для техничного обслуговування, автоматичний або ручний

перемикач режимов роботи.

Мінімальний рівень всасування до 2/3 мм.



Робочий діапазон: 1–10 м³/г, напір – до 9 м.

Діапазон температур робочої рідини: 0 °C … +35 °C у випадку

індивідуального використання.

Перекачуваєма рідина: брудна вода без волокон.

Межа заливання насосу: 10–15 мм при ручному керуванні.

Максимальна глибина занурення: 7 м.

Особливості пристрою насосу

Водостійкий технополімерний корпус насосу, кришка й рішітка всасувальної труби.

Двигун з нержавіючої сталі, вал ротору, болты й гвинты.

Ущільнення, що складається з 3 частин, включно внутрішні кільця й оливову камеру.

Особливості пристрою двигуна

Асинхроний двигун занурювального типу, безперервної дії.

Статор находиться у герметичном кожухі з нержавіючої сталі з зовнішним покриттям,

яке захищає кабелі й конденсатор.

Ротор, що працює  на кульових підшипниках збільшеного розміру, не потребующих регулярного

змащування, для сниження рівня шуму й збільшення терміну роботи.

Вбудований термоамперометричний захист й конденсатор постійного підключення.



Гидравличні характеристики VERTY NOVA

МОДЕЛЬ	Q = м³/г	0	1	2	3	4,5	5	6	7	7,5	9	10	12	13,5	15
	Q = л/хв	0	16,6	33,3	50	75	83,3	100	116,6	125	150	166,6	200	225	250
VERTY NOVA 200 M	Висота (м)	6,9	6,5	6	5,8	4,5	4	3	1,8
VERTY NOVA 400 M		9	8,8	8,5	8,1	7,8	7	6,7	1,8	5,7	4,2	3,5



Електротехничні характеристики VERTY NOVA

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	HP
VERTY NOVA 200 M	1 × 230 В ~	0,3	0,2	0,28	1,3
VERTY NOVA 400 M	1 × 230 В ~	0,6	0,4	0,55	2,6



NOVAPOND. Занурювальнийй насос для

водойм та фонтанів

Занурювальні насоси DAB NOVAPOND  разроблені для забезпечення рециркуляції води

у водоймах з целлю створення водопадів та елементів водного дізайну.

Робочий діапазон: от 1 до 14 м³/г, напір – до 9,4 метров. Підходять для безперервної роботи.

Діапазон температур робочої рідини: 0 °C – +35 °C.

Перекачуваєма рідина: чиста вода без волокон, з частками, що мають максимальний діаметр 10 мм.

Максимальна глибина занурення: 7 м.

Конструктивні особливості насосу

Водонепроникний корпус насосу, що виготовлен з  технополімеру, незношуваємі робочі кільця,

кришка й рішітка всасувальної труби.

Стійкі до корозії й окисленню материали.

Конструктивні особливості електродвигуна

Асинхроний двигун занурювального типу, безперервної дії.

Термичний теплозахист.

Зносостійкий вал двигуна.



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	1	2	3	4,5	6	7,5	9	10,5	12	14
	Q = л/хв	0	17	33	50	75	100	125	150	175	200	233
NOVAPOND 200 M	ВИСОТА (м)	6,98	6,35	5,55	4,75	3,6	2,2	0,65
NOVAPOND 550 M		9,4	9,15	8,95	8,58	7,86	6,9	5,9	4,8	3,53	2,1	0,44



Електротехничні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКС. кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	л. с.
NOVAPOND 200 M	1 × 230 В ~	280	0,2	0,28	1,3
NOVAPOND 550 M	1 × 230 В ~	750	0,55	0,75	3,3



Занурювальний насос для фонтанів й водойм NINPHAEA

Занурювальні насоси NINPHAEA  розроблені для забеспезпечення рециркуляції води у фонтанах й водоймах

з ціллю створення водопадів й елементів водного дізайну.

Засоби для створення елементів водного дизайну включені в комплект постачання.

Техничні характеристики

Робочий діапазон: от 1 до 4,6 м³/г, напір до 3,76 метров. Підходять для безпрервної роботи.

Діапазон температур робочої рідини: 0 °C – +35 °C.

Перекачуваєма  рідина: чиста вода без волокон.

Максимальна глибина занурення: 7 м.



Конструктивні особливості насосу

Незношувані керамичні компоненти.

Насоси для водойм

Система фільтрації з подвійною рішіткою без застосування піноматериалу

для скоротчення частоти техничного обслуговування.

Робоче колесо спеціально разроблено для забезпечення вибросу води.

Конструктивні особливості електродвигуна

Асинхроний двигун занурювального типу, безпрервної дії.

Пристрій теплозахисту для запобігання перегріву електродвигуна.

Зносостійкий вал двигуна.



Гидравличні характеристики

МОДЕЛЬ	Q = м³/г	0	0,2	0,4	0,6	0,9	1,2	1,6	2	2,4	3	3,5	4	4,6
	Q = л/хв	0	3	7	10	15	20	27	33	40	50	58	67	77
NINPHAEA 1	H (м)	1,5	1,2	0,78	0,2
NINPHAEA 2		2	1,85	1,6	1,3	0,81	0,1
NINPHAEA 3		2,38	2,3	2,2	2,07	1,85	1,6	1,26	0,76	0,21
NINPHAEA 4		2,6	2,5	2,4	2,3	2,15	2	1,75	1,47	1,15	0,7	0,1
NINPHAEA 5		3,76	3,67	3,6	3,5	3,35	3,18	2,98	2,7	2,45	2	1,55	1	0,23



Електротехничні характеристики

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКС. кВт	P2 НОМИНАЛЬНА
			кВт
NINPHAEA 1	1 × 230 В~	13	10
NINPHAEA 2	1 × 230 В~	20	15
NINPHAEA 3	1 × 230 В~	45	35
NINPHAEA 4	1 × 230 В~	75	55
NINPHAEA 5	1 × 230 В~	95	75





NOVAIR. Занурювальні аератори

Занурювальний аератор DAB NOVAIR розроблений для аерації систем стічних вод у компактних системах очіщування.

Додатково можна використовувавати для насищення киснем садових прудів й прісних рибних господарств.

Техничні характеристики

Робочий діапазон: Об’ємна витрата воздуху 2-17 м³/г на глибині 20–90 см

від центральної осі всасувального каналу.

Клас захисту: IP68.

Клас ізоляції: F.

Робочий діапазон перекачуваємих рідин: 0 °C … 35 °C згідно з  EN 60335-2-41, для індивідуального використування.

Мінімальна глибина занурення: 20 см.

Максимальна глибина занурення: 80 см (Novair 200) 90 см (Novair 600).

Рідина для занурення: Каналізаційні води без змісту твердих часток й волокон, чиста вода.

Стандартна напруга: однофазна модель: 220–240 В/ 50 Гц.

Кабель живлення: H07RNF8-F, 2 м, 5 м и 10 м, з можливістю підключення штепселя SCHUKO.

Встановлення: Вертикальне.



Особливості пристрою

Корпус насосу, кабельний кожух й робочі колеса з технополімеру.

Двухконтактний асинхроний занурювальний двигун потужністю 0,18 й 0,4 кВт

з вбудованим теплозахистом й постійним конденсатором у кабельному відсіку.

Стальний вал двигуна з втулкою з керамичним покриттям, кульовими підшипниками

збільшеного розміру й не потребующими регулярного змащування.

Ущільнення, що складаєтьсяз 3 частин, включно внутрішні кільця й оливову камеру.



Електротехничні характеристики NOVAIR

МОДЕЛЬ	ЕЛЕКТРОТЕХНИЧНІ ХАРАКТЕРИСТИКИ					МАКСИМАЛЬНА ОБ’ЄМНА ВИТРАТА ВОЗДУХУ м³/г
	ВХІДНА НАПРУГА, 50 Гц	P1 МАКСИМАЛЬНА кВт	P2 НОМИНАЛЬНА		Номинальний струм, A
			кВт	HP
NOVAIR 200 M-NA	1 × 220- 240 В~	0,28	0,18	0,24	1,4	8
NOVAIR 600 M-NA	1 × 220- 240 В~	0,63	0,40	0,54	3	17,5
