6″ ПОГРУЖНЫЕ ДВИГАТЕЛЯ 50 Гц
ПЕРЕВАГИ КОНСТРУКЦІЇ
1.Підходять до колодязів й свердловин з діаметрами не менш 157 мм;
2.Не вимагають обслуговування радіальні и осеві (Kingsburry) підшипники с водяним мастилом;
3.Врівноваження тиску між внутрешньою та зовнішньою сторінкою за допомогою гумової діафрагми й тиску;
4.Можливість перемотки статору занижує витрати на ремонт и техничне обслуговування;
ОСОБЛИВОСТІ КОНСТРУКЦІЇ

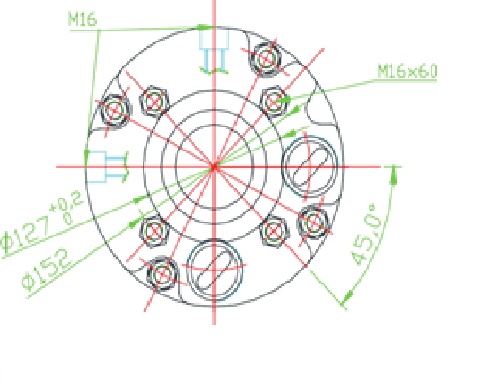

1. Потужність від 5,5 до 60 к.с.; 2. Кінець валу и фланець 6 дюймов NEMA; 3. Мастилом, водою або гліцеріновою сумішью; 4. Працює як вертікально, також й похило; 5. Допуск напруги ±% 10; 6.Максимум. температура води 30 ° C; 7. Швидкість 2900/3600 об / мин; 8. Пусков за годину 10; 9. Мин. охолодний потік 0,5 м / с; 10. Свинець з ПВХ; 11. Вуглецеве-керамічне механічне ущільнення (IP68); 12. Прямий пуск до діапазону 5.5 - 17,5 к.с.; 13. S-D пуск до діапазону 20 - 60 к.с.; 14. Обмотки для 380 В - 400 В - 415 В при 50 Гц и 380 В - 460 В при 60 Гц; 15. Заповнений сумішью води и гликоля (FP ниже -15 ° С). ПАРАМЕТРЫ
1.Довжина кабелю;
2. Датчик температури PT 100;
3.Механічне ущільнення SiC (IP68);
4.Обмотки на 220 В - 220/380 В - 500 В при 50 Гц и 220 В - 220/380 В при 60 Гц;
5.AISI 304-316 Варіанти материалів;
6.Пуск DOL, S-D чи подвійна напруга;
7.Гумовий грифель;
8.Провід для гарячаго водопостачання.
ТАБЛИЦІ ХАРАКТЕРИСТИК
тип двигуна |
Потужність |
Частота мережі |
Напруга |
Струм
(A) |
Ефективність
(%) |
коэфициент потужності двигуна
( Cos f) |
швидкість обертів |
||||||||
(к.с.) | (кВт) | (Гц) | (В) | 100% | 115% | 50% | 75% | 100% | 115% | 50% | 75% | 100% | 115% | (об/хв) | |
6 K 5,5 HP |
5,5 |
4 |
50 |
380 | 10,8 | – | 62,5 | 66,5 | 69,3 | – | 0,67 | 0,78 | 0,83 | – | 2900 |
400 | 10,4 | – | 58,7 | 68,0 | 71,4 | – | 0,63 | 0,73 | 0,80 | – | 2914 | ||||
415 | 10,7 | – | 58,4 | 66,3 | 69,8 | – | 0,59 | 0,70 | 0,77 | – | 2924 | ||||
60 | 380 | 10,8 | 12,0 | 56,1 | 63,5 | 65,7 | 62,6 | 0,80 | 0,85 | 0,87 | 0,88 | 3460 | |||
460 | 9,7 | 10,5 | 55,1 | 63,9 | 67,4 | 63,0 | 0,64 | 0,72 | 0,79 | 0,81 | 3510 | ||||
6 K 7,5 HP |
7,5 |
5,5 |
50 |
380 | 13,4 | – | 69,3 | 73,3 | 72,8 | – | 0,73 | 0,81 | 0,86 | – | 2867 |
400 | 13,2 | – | 65,8 | 69,8 | 72,2 | – | 0,69 | 0,78 | 0,84 | – | 2878 | ||||
415 | 13,4 | – | 63,9 | 70,5 | 71,2 | – | 0,63 | 0,74 | 0,81 | – | 2885 | ||||
60 | 380 | 13,7 | 16,0 | 64,4 | 65,8 | 67,9 | 64,8 | 0,83 | 0,87 | 0,89 | 0,89 | 3422 | |||
460 | 12,0 | 13,2 | 65,3 | 66,9 | 70,7 | 65,8 | 0,68 | 0,77 | 0,82 | 0,85 | 3488 | ||||
6 K 10 HP |
10 |
7,5 |
50 |
380 | 17,5 | – | 70,7 | 74,0 | 75,9 | – | 0,69 | 0,80 | 0,84 | – | 2864 |
400 | 17,8 | – | 66,9 | 73,3 | 73,8 | – | 0,64 | 0,75 | 0,81 | – | 2871 | ||||
415 | 18,0 | – | 67,6 | 72,4 | 74,0 | – | 0,58 | 0,70 | 0,77 | – | 2878 | ||||
60 | 380 | 17,5 | 19,8 | 69,9 | 72,2 | 71,7 | 70,4 | 0,81 | 0,86 | 0,88 | 0,88 | 3422 | |||
460 | 15,8 | 17,4 | 65,5 | 71,7 | 73,9 | 70,6 | 0,64 | 0,74 | 0,80 | 0,82 | 3486 | ||||
6 K 12,5 HP |
12,5 |
9,2 |
50 |
380 | 22,2 | – | 70,9 | 74,5 | 75,0 | – | 0,66 | 0,77 | 0,84 | – | 2873 |
400 | 22,5 | – | 68,1 | 73,4 | 74,6 | – | 0,61 | 0,73 | 0,80 | – | 2888 | ||||
415 | 23,0 | – | 65,1 | 71,8 | 73,7 | – | 0,56 | 0,68 | 0,76 | – | 2890 | ||||
60 | 380 | 21,5 | 24,3 | 70,7 | 72,8 | 73,2 | 71,8 | 0,79 | 0,85 | 0,88 | 0,89 | 3435 | |||
460 | 20,3 | 22,2 | 64,4 | 70,1 | 73,0 | 69,3 | 0,61 | 0,72 | 0,79 | 0,81 | 3494 | ||||
6 K 15 HP |
15 |
11 |
50 |
380 | 25,7 | – | 76,4 | 77,9 | 77,4 | – | 0,66 | 0,77 | 0,84 | – | 2863 |
400 | 25,7 | – | 72,0 | 75,4 | 77,0 | – | 0,63 | 0,75 | 0,81 | – | 2880 | ||||
415 | 25,7 | – | 71,6 | 76,1 | 77,1 | – | 0,58 | 0,70 | 0,78 | – | 2891 | ||||
60 | 380 | 24,4 | 28,3 | 73,0 | 76,4 | 76,3 | 74,9 | 0,81 | 0,86 | 0,89 | 0,89 | 3415 | |||
460 | 22,6 | 25,0 | 70,4 | 75,5 | 77,5 | 74,7 | 0,62 | 0,73 | 0,80 | 0,82 | 3485 | ||||
6 K 17,5 HP |
17,5 |
13 |
50 |
380 | 29,4 | – | 76,6 | 78,5 | 78,5 | – | 0,69 | 0,80 | 0,85 | – | 2870 |
400 | 29,6 | – | 73,2 | 77,6 | 78,0 | – | 0,62 | 0,74 | 0,81 | – | 2882 | ||||
415 | 29,8 | – | 71,6 | 75,9 | 77,5 | – | 0,57 | 0,70 | 0,78 | – | 2888 | ||||
60 | 380 | 28,0 | 32,0 | 76,6 | 77,9 | 77,9 | 76,8 | 0,81 | 0,87 | 0,89 | 0,90 | 3431 | |||
460 | 26,1 | 28,8 | 71,3 | 76,0 | 78,5 | 75,0 | 0,62 | 0,73 | 0,80 | 0,83 | 3492 | ||||
6 K 20 HP |
20 |
15 |
50 |
380 | 32,8 | – | 76,2 | 79,6 | 81,0 | – | 0,66 | 0,78 | 0,84 | – | 2874 |
400 | 34,0 | – | 72,5 | 77,2 | 78,6 | – | 0,60 | 0,73 | 0,80 | – | 2884 | ||||
415 | 35,0 | – | 70,7 | 75,9 | 77,5 | – | 0,55 | 0,67 | 0,76 | – | 2890 | ||||
60 | 380 | 31,4 | 35,6 | 75,1 | 79,4 | 79,9 | 79,3 | 0,80 | 0,86 | 0,89 | 0,90 | 3450 | |||
460 | 29,8 | 33,0 | 71,1 | 76,6 | 79,7 | 75,6 | 0,60 | 0,72 | 0,79 | 0,82 | 3502 | ||||
6 K 25 HP |
25 |
18,5 |
50 |
380 | 41,2 | – | 78,3 | 80,2 | 79,8 | – | 0,68 | 0,79 | 0,85 | – | 2865 |
400 | 41,7 | – | 74,6 | 78,7 | 78,9 | – | 0,62 | 0,74 | 0,81 | – | 2875 | ||||
415 | 42,3 | – | 73,2 | 78,7 | 78,8 | – | 0,56 | 0,69 | 0,77 | – | 2881 | ||||
60 | 380 | 39,7 | 45,4 | 77,2 | 79,6 | 78,4 | 77,0 | 0,80 | 0,86 | 0,89 | 0,90 | 3420 | |||
460 | 36,4 | 40,5 | 73,3 | 78,0 | 80,1 | 77,1 | 0,60 | 0,73 | 0,80 | 0,82 | 3484 | ||||
6 K 30 HP |
30 |
22 |
50 |
380 | 48,0 | – | 79,7 | 81,6 | 81,1 | – | 0,68 | 0,80 | 0,86 | – | 2858 |
400 | 48,3 | – | 77,3 | 80,2 | 80,4 | – | 0,62 | 0,74 | 0,82 | – | 2868 | ||||
415 | 49,2 | – | 74,7 | 78,7 | 80,1 | – | 0,57 | 0,70 | 0,78 | – | 2874 | ||||
60 | 380 | 46,9 | 53,4 | 79,0 | 81,4 | 79,5 | 78,4 | 0,80 | 0,86 | 0,89 | 0,90 | 3418 | |||
460 | 42,8 | 47,6 | 76,5 | 80,0 | 80,8 | 79,2 | 0,61 | 0,73 | 0,81 | 0,83 | 3482 | ||||
6 K 35 HP |
35 |
26 |
50 |
380 | 56,0 | – | 79,8 | 81,6 | 81,2 | – | 0,70 | 0,81 | 0,86 | – | 2855 |
400 | 55,0 | – | 79,7 | 80,8 | 81,5 | – | 0,63 | 0,76 | 0,83 | – | 2868 | ||||
415 | 56,0 | – | 75,8 | 80,3 | 80,1 | – | 0,59 | 0,72 | 0,80 | – | 2874 | ||||
60 | 380 | 54,0 | 62,0 | 78,3 | 80,4 | 79,5 | 78,7 | 0,80 | 0,87 | 0,90 | 0,90 | 3411 | |||
460 | 49,0 | 54,5 | 77,6 | 81,3 | 81,1 | 80,2 | 0,63 | 0,74 | 0,82 | 0,84 | 3481 | ||||
6 K 40 HP |
40 |
30 |
50 |
380 | 65,0 | – | 80,1 | 81,1 | 80,7 | – | 0,67 | 0,79 | 0,85 | – | 2848 |
400 | 65,3 | – | 77,6 | 82,2 | 80,3 | – | 0,61 | 0,74 | 0,81 | – | 2865 | ||||
415 | 66,5 | – | 76,3 | 79,2 | 80,2 | – | 0,55 | 0,69 | 0,77 | – | 2878 | ||||
60 | 380 | 61,7 | 71,0 | 79,8 | 81,4 | 80,5 | 78,7 | 0,79 | 0,86 | 0,89 | 0,90 | 3408 | |||
460 | 57,5 | 63,3 | 76,2 | 79,9 | 82,0 | 78,9 | 0,59 | 0,72 | 0,79 | 0,82 | 3475 | ||||
6 K 50 HP |
50 |
37 |
50 |
380 | 77,0 | – | 77,0 | 80,0 | 79,6 | – | 0,72 | 0,82 | 0,87 | – | 2837 |
400 | 76,5 | – | 80,6 | 83,2 | 82,2 | – | 0,65 | 0,77 | 0,84 | – | 2850 | ||||
415 | 77,8 | – | 79,2 | 82,8 | 82,1 | – | 0,60 | 0,73 | 0,80 | – | 2858 | ||||
60 | 380 | 75,0 | 86,0 | 80,2 | 82,3 | 81,5 | 79,7 | 0,82 | 0,88 | 0,90 | 0,91 | 3397 | |||
460 | 67,5 | 74,4 | 81,0 | 83,6 | 84,0 | 82,6 | 0,64 | 0,76 | 0,82 | 0,85 | 3472 | ||||
6 K 60 HP |
60 |
45 |
50 |
380 | 95,0 | – | 81,6 | 83,2 | 82,1 | – | 0,69 | 0,81 | 0,86 | – | 2850 |
400 | 94,0 | – | 79,3 | 82,6 | 85,3 | – | 0,62 | 0,74 | 0,82 | – | 2961 | ||||
415 | 95,5 | – | 77,8 | 81,2 | 81,7 | – | 0,57 | 0,71 | 0,79 | – | 2866 | ||||
60 | 380 | 89,5 | 104,0 | 81,4 | 83,9 | 82,6 | 80,7 | 0,81 | 0,87 | 0,90 | 0,90 | 3416 | |||
460 | 82,7 | 91,0 | 80,1 | 83,1 | 83,8 | 82,4 | 0,62 | 0,74 | 0,81 | 0,84 | 3483 |
ПІДКЛЮЧЕННЯ ДВИГУНІВ
ТИП двигуна |
к.с. |
кВт |
Перетин кабелю (мм2) |
довжина кабелю
(м) |
|||
380 В 50 Гц / 400 В 50 Гц / 415 В 50 Гц
380 В 60 Гц / 460 В 60 Гц |
220 В 50 Гц / 230 В 60 Гц |
||||||
пряме включення | зірка-трикутник | пряме включення | зірка-трикутник | ||||
6 K 5,5 HP | 5,5 | 4 | 3 x 2,5 | 2 x (3 x 2,5) | 3 x 2,5 | 2 x (3 x 2,5) | 2,5 |
6 K 7,5 HP | 7,5 | 5,5 | 3 x 2,5 | 2 x (3 x 2,5) | 3 x 2,5 | 2 x (3 x 2,5) | 2,5 |
6 K 10 HP | 10 | 7,5 | 3 x 2,5 | 2 x (3 x 2,5) | 3 x 2,5 | 2 x (3 x 2,5) | 2,5 |
6 K 12,5 HP | 12,5 | 9,2 | 3 x 2,5 | 2 x (3 x 2,5) | 3 x 4 | 2 x (3 x 2,5) | 2,5 |
6 K 15 HP | 15 | 11 | 3 x 2,5 | 2 x (3 x 2,5) | 3 x 4 | 2 x (3 x 2,5) | 2,5 |
6 K 17,5 HP | 17,5 | 13 | 3 x 2,5 | 2 x (3 x 2,5) | 3 x 4 | 2 x (3 x 2,5) | 2,5 |
6 K 20 HP | 20 | 15 | 3 x 4 | 2 x (3 x 2,5) | 3 x 6 | 2 x (3 x 2,5) | 3,5 |
6 K 25 HP | 25 | 18,5 | 3 x 4 | 2 x (3 x 2,5) | 3 x 10 | 2 x (3 x 4) | 3,5 |
6 K 30 HP | 30 | 22 | 3 x 4 | 2 x (3 x 2,5) | 3 x 10 | 2 x (3 x 4) | 3,5 |
6 K 35 HP | 35 | 26 | 3 x 6 | 2 x (3 x 4) | 3 x 10 | 2 x (3 x 6) | 3,5 |
6 K 40 HP | 40 | 30 | 3 x 6 | 2 x (3 x 4) | 3 x 16 | 2 x (3 x 6) | 3,5 |
6 K 50 HP | 50 | 37 | 3 x 10 | 2 x (3 x 4) | 3 x 16 | 2 x (3 x 10) | 4 |
6 K 60 HP | 60 | 45 | 3 x 10 | 2 x (3 x 6) | 3 x 16 | 2 x (3 x 10) | 4 |
Тип двигуна |
Потужність | Максимальна упорне навантаження (Н) | Довжина
|
Маса | |
к.с. | кВт | мм | кг | ||
6 K 5,5 HP | 5,5 | 4 | 26000 | 630 | 46 |
6 K 7,5 HP | 7,5 | 5,5 | 26000 | 630 | 46 |
6 K 10 HP | 10 | 7,5 | 26000 | 650 | 48 |
6 K 12,5 HP | 12,5 | 9,2 | 26000 | 690 | 50 |
6 K 15 HP | 15 | 11 | 26000 | 730 | 56 |
6 K 17,5 HP | 17,5 | 13 | 26000 | 780 | 60 |
6 K 20 HP | 20 | 15 | 26000 | 830 | 66 |
6 K 25 HP | 25 | 18,5 | 26000 | 880 | 72 |
6 K 30 HP | 30 | 22 | 26000 | 980 | 82 |
6 K 35 HP | 35 | 26 | 26000 | 1030 | 88 |
6 K 40 HP | 40 | 30 | 30000 | 1110 | 98 |
6 K 50 HP | 50 | 37 | 30000 | 1190 | 106 |
6 K 60 HP | 60 | 45 | 30000 | 1270 | 116 |
ПЕРЕЛІК ЗАПЧАСТИН
Піскоскидач
Наименование | Материалы | PARÇA ADI | MALZEME | ||
6K01 | Статор | Листовая сталь | Stator | Lam. Sacı | |
6K02 | Сальник | Guarnital | Conta | Klindirik | |
6K03 | шпілька | AISI 304 | Motor Üst Saplama | AISI 304 | |
6K04 | шпілька | AISI 304 | Motor Alt Saplama | AISI 304 | |
6K05 KIT | 6K05 KIT | Верхня частина двигуна | —————– | Motor Üst Gövde Komple | —————– |
6K05-1A | Верхня частина корпусу двигуна | вуглецева сталь | Motor Üst Gövde Direkt | Pik Döküm | |
6K05-1B | Верхняя часть корпуса мотора зірка-трикутник | вуглецева сталь | Motor Üst Gövde Yıldız üçgen | Pik Döküm | |
6K05-2A | Втулка 5,5-20 к.с. | Carbon | Karbon Burç 5,5-20 HP | Karbon | |
6K05-2B | Втулка 25-60 к.с. | Carbon | Karbon Burç 25-60 HP | Karbon | |
6K06 | Шайба | AISI 304 | Rondela | AISI 304 | |
6K07 | Гайка | AISI 304 | Somun | AISI 304 | |
6K08 KIT | 6K08 KIT | Нижня частина корпусу двигуна | —————– | Motor Alt Gövde Komple | —————– |
6K08-1 | Нижня частина корпусу двигуна | Вуглецева сталь | Motor Alt Gövde | Pik Döküm | |
6K05-2A | Втулка 5,5-20 к.с. | Carbon | Karbon Burç 5,5-20 HP | Karbon | |
6K08-2A | Втулка 25-60 к.с. | Carbon | Karbon Burç 25-60 HP | Karbon | |
6K08-3 | Striker Disk | Смола | Üst Trans | Plastik | |
6K09 | Ротор | Листова сталь | Rotor | Lam. Sacı | |
6K10 | Ключ | Сталь | Trans Yatak Disk Kaması | Çelik | |
6K11 | Seeger кільце | Сталь | Trans Yatak Disk Segmanı | Çelik | |
6K12A KIT | 6K12A KIT | Tяга 5,5-35 к.с. | —————– | Trans Yatak Komple 5,5-35 HP | —————– |
6K12A-1 | Коробка тяги | Вуглецева сталь | Trans Yatak Aşınma Kutusu | Pik Döküm | |
6K12A-2 | Тяга ковзання | Нержавіюча сталь | Trans Yatak Aşınma Parçası | Paslanmaz Ç. | |
6K12A-3 | Карбоновый упорний диск | Carbon | Trans Yatak Diski | Karbon | |
6K12B KIT | 6K12B KIT | Потужність двигуна 40-60 к.с. | —————– | Trans Yatak Komple 40-60 HP | —————– |
6K12B-1 |
Завзята куля
|
AISI 316 | Trans Yatak Denge Bilyası | AISI 316 | |
6K12B-2 | Завзята коробка | Бронза | Trans Yatak Aşınma Kutusu | Bronz | |
6K12B-3 |
Завзята ковзаюча куля
|
AISI 316 | Trans Yatak Aşınma Bilyası | AISI 316 | |
6K12B-4 | Завзяте O.R. кільце | Гума | Trans Yatak Oringi | Kauçuk | |
6K12B-5 |
Тяга ковзання
|
Нержавіюча сталь | Trans Yatak Aşınma Parçası | Paslanmaz Ç. | |
6K12B-6 | Карбоновый завзятий диск | Carbon | Trans Yatak Diski | Karbon | |
6K13 | Верхня моторна база | Вуглецева сталь | Motor Taşıyıcı Üst | Pik Döküm | |
6K14 |
Регулювальний винт двигуна
|
AISI 304 | Motor Ayar Civatası | AISI 304 | |
6K15 | Регулювальна гайка мотора | AISI 304 | Motor Ayar Somunu | AISI 304 | |
6K16 |
Нижня основа двигуна
|
Вуглецева сталь | Motor Taşıyıcı Alt | Pik Döküm | |
6K17 | O.R. кільце | гума | Motor Taşıyıcı Alt Parça Oringi | Kauçuk | |
6K18 | Mембрана | гума | Membran | Kauçuk | |
6K19 |
Кришка мембрани
|
AISI 304 Листова сталь | Membran Kapağı | AISI 304 Sac | |
6K20 |
Нижний винт основания двигателя
|
AISI 304 | Motor Taşıyıcı Alt Parça Civatası | AISI 304 | |
6K21 | Механическое уплотнение | Carbon-Ceramic | Mekanik Keçe | Karbon-Seramik | |
6K22 | O.R. кільце | Гума | Mekanik Keçe Kapak Oring | Kauçuk | |
6K23 |
Мех. Кришка ущільнення
|
AISI 420 | Mekanik Keçe Kapağı | AISI 420 | |
6K24 |
Мех. Винт кришки ущільнення
|
AISI 304 | Mekanik Keçe Kapak Civatası | AISI 304 | |
6K25 KIT | 6K25 KIT |
Піскоскидач
|
—————– | Motor Kum Tutucu Komple | —————– |
6K25-1 | Верхня частина піскоскидача | Гума | Motor Kum Tutucu Üst Parça | Kauçuk | |
6K25-2 | Шайба піскоскидача | AISI 304 Sheet Iron | Motor Kum Tutucu Rondela | AISI 304 Sac | |
6K25-3 | Нижня частина піскоскидача | Гума | Motor Kum Tutucu Alt | Plastik | |
6K26 | Живлящій кабель | Кабель | Çıkış Kablosu | Kablo | |
6K27 |
Кабель - Пресс
|
Нейлон | Kablo Çıkış Rondelası | Derlin | |
6K28 | Сальник | Гума | Kablo Çıkış Lastiği | Kauçuk | |
6K29 |
Кільце -гайка
|
Смола
|
Kablo Çıkış Kelepçesi | Plastik | |
6K30 |
Винт з кільцевою гайкою
|
AISI 304 | Kablo Çıkış Kelepçe Civatası | AISI 304 | |
6K31 |
Шайба О. Кільце
|
Гума | Su Tapası Oringi | Kauçuk | |
6K32 | Підключення | AISI 304 | Su Tapası | AISI 304 | |
6K33 |
Шайба клапану O.R. Кільце
|
Гума | Basınç Tapası Oringi | Kauçuk | |
6K34 |
Заглушка клапану
|
Бронза | Basınç Tapası | Bronz | |
6K35 |
Монтажні шпільки
|
AISI 304 | Pompa Bağlantı Saplaması | AISI 304 | |
6K36 |
Стопорна шайба насосу
|
AISI 304 | Pompa Bağlantı Yaylı Rondelası | AISI 304 | |
6K37 |
Стопорна гайка насосу
|
AISI 304 | Pompa Bağlantı Somunu | AISI 304 |
ОБЗОРНІ ХАРАКТЕРИСТИКИ АГРЕГАТІВ
НАСОСИ, ВИРОБЛЕНІ ПОВНІСТЮ З НЕРЖАВІЮЧОЇ СТАЛІ SS 609
Робочий діапазон при 50 Гц: Q = 6 м3 / ч - 14 м3 / ч
Стандартний вихідний отвір: 2 1/2 дюйма з внутрішнею різьбою 11 TPI (NPT: додатково) Тип робочого колеса:змішаний потік
Обертання: проти годиникової стрілки. З'єднання: згідно стандарту NEMA Діаметр валу: 20 мм Мінімальний рівень рідини (NPSH): 800 мм від дна всасувальної рішетки Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 133 мм Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3 Твердый размер: Макс 2 мм Стандарты строительства и безопасности: TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2014 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип насосу |
двигун | Габарити ( мм ) | Маса ( kг ) | |||||||||||||||||
6″-4″ | 6″-6″ | 4″ | 6″ | 6″-4″ | 6″-6″ | 4″ | 6″ |
ø |
ø D |
двигун |
насос | обща вага | ||||||||
4″ л.с. | 6″ л.с. |
kВт |
L |
L |
E |
E |
B |
B |
ø = C |
ø = C |
||||||||||
4″ | 6″ | 6″-4″ | 6″-6″ | 6″-4″ | 6″-6″ | |||||||||||||||
SS 609/01 | 0,75 | – | 0,55 | 715 | – | 385 | – | 330 | – | 93 | – | 133 | 2 1/2″ | 8 | – | 6 | – | 14 | – | |
SS 609/02 | 1 | – | 0,75 | 796 | – | 405 | – | 391 | – | 93 | – | 133 | 2 1/2″ | 9 | – | 8 | – | 17 | – | |
SS 609/03 | 1,5 | – | 1,1 | 876 | – | 425 | – | 451 | – | 93 | – | 133 | 2 1/2″ | 10 | – | 9 | – | 19 | – | |
SS 609/04 | 2 | – | 1,5 | 944 | – | 432 | – | 512 | – | 93 | – | 133 | 2 1/2″ | 11 | – | 10 | – | 21 | – | |
SS 609/05 | 2 | – | 1,5 | 1004 | – | 432 | – | 572 | – | 93 | – | 133 | 2 1/2″ | 11 | – | 11 | – | 22 | – | |
SS 609/06 | 3 | – | 2,2 | 1125 | – | 492 | – | 633 | – | 93 | – | 133 | 2 1/2″ | 14 | – | 12 | – | 26 | – | |
SS 609/07 | 3 | – | 2,2 | 1185 | – | 492 | – | 693 | – | 93 | – | 133 | 2 1/2″ | 14 | – | 14 | – | 28 | – | |
SS 609/08 | 4 | – | 3 | 1335 | – | 581 | – | 754 | – | 93 | – | 133 | 2 1/2″ | 19 | – | 15 | – | 34 | – | |
SS 609/09 | 4 | – | 3 | 1395 | – | 581 | – | 814 | – | 93 | – | 133 | 2 1/2″ | 19 | – | 16 | – | 35 | – | |
SS 609/10 | 5,5 | 5,5 | 4 | 1496 | 1505 | 621 | 630 | 875 | 875 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 19 | 19 | 40 | 65 | |
SS 609/11 | 5,5 | 5,5 | 4 | 1556 | 1565 | 621 | 630 | 935 | 935 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 20 | 20 | 41 | 66 | |
SS 609/12 | 5,5 | 5,5 | 4 | 1617 | 1626 | 621 | 630 | 996 | 996 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 21 | 21 | 42 | 67 | |
SS 609/13 | 5,5 | 5,5 | 4 | 1677 | 1686 | 621 | 630 | 1056 | 1056 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 22 | 22 | 43 | 68 | |
SS 609/14 | 7,5 | 7,5 | 5,5 | 1857 | 1747 | 740 | 630 | 1117 | 1117 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 23 | 23 | 48 | 69 | |
SS 609/15 | 7,5 | 7,5 | 5,5 | 1917 | 1807 | 740 | 630 | 1177 | 1177 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 25 | 25 | 50 | 71 | |
SS 609/16 | 7,5 | 7,5 | 5,5 | 1978 | 1868 | 740 | 630 | 1238 | 1238 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 26 | 26 | 51 | 72 | |
SS 609/17 | 7,5 | 7,5 | 5,5 | 2038 | 1928 | 740 | 630 | 1298 | 1298 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 27 | 27 | 52 | 73 | |
SS 609/18 | 7,5 | 7,5 | 5,5 | 2099 | 1989 | 740 | 630 | 1359 | 1359 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 28 | 28 | 53 | 74 | |
SS 609/19 | 10 | 10 | 7,5 | 2279 | 2069 | 860 | 650 | 1419 | 1419 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 29 | 29 | 60 | 77 | |
SS 609/20 | 10 | 10 | 7,5 | 2340 | 2130 | 860 | 650 | 1480 | 1480 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 30 | 30 | 61 | 78 | |
SS 609/21 | 10 | 10 | 7,5 | 2400 | 2190 | 860 | 650 | 1540 | 1540 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 32 | 32 | 63 | 80 |
тип насосу |
двигун | м³/г | 0 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | ||
4″ л.с. | 6″ к.с. |
kВт |
л / сек | 0,00 | 1,67 | 1,94 | 2,22 | 2,50 | 2,78 | 3,06 | 3,33 | 3,61 | 3,89 | |
gpm | 0 | 26 | 31 | 35 | 40 | 44 | 48 | 53 | 57 | 62 | ||||
SS 609/01 | 0,75 | – | 0,55 |
(Hm) Общій
дінамични
напір
(TDH)
|
9 | 9 | 9 | 8 | 8 | 8 | 7 | 7 | 6 | 5 |
SS 609/02 | 1 | – | 0,75 | 19 | 18 | 17 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | |
SS 609/03 | 1,5 | – | 1,1 | 28 | 27 | 26 | 25 | 24 | 23 | 21 | 20 | 18 | 16 | |
SS 609/04 | 2 | – | 1,5 | 38 | 35 | 35 | 34 | 32 | 31 | 28 | 26 | 24 | 22 | |
SS 609/05 | 2 | – | 1,5 | 47 | 44 | 43 | 42 | 41 | 38 | 35 | 33 | 30 | 27 | |
SS 609/06 | 3 | – | 2,2 | 57 | 53 | 52 | 51 | 49 | 46 | 43 | 40 | 36 | 33 | |
SS 609/07 | 3 | – | 2,2 | 66 | 62 | 61 | 59 | 57 | 53 | 50 | 46 | 42 | 38 | |
SS 609/08 | 4 | – | 3 | 75 | 71 | 69 | 68 | 65 | 61 | 57 | 53 | 48 | 43 | |
SS 609/09 | 4 | – | 3 | 85 | 80 | 78 | 76 | 73 | 69 | 64 | 59 | 54 | 49 | |
SS 609/10 | 5,5 | 5,5 | 4 | 94 | 89 | 87 | 85 | 81 | 76 | 71 | 66 | 60 | 54 | |
SS 609/11 | 5,5 | 5,5 | 4 | 104 | 97 | 95 | 93 | 89 | 84 | 78 | 73 | 66 | 60 | |
SS 609/12 | 5,5 | 5,5 | 4 | 113 | 106 | 104 | 102 | 97 | 92 | 85 | 79 | 72 | 65 | |
SS 609/13 | 5,5 | 5,5 | 4,0 | 122 | 115 | 113 | 110 | 105 | 99 | 92 | 86 | 78 | 71 | |
SS 609/14 | 7,5 | 7,5 | 5,5 | 132 | 124 | 121 | 118 | 114 | 107 | 99 | 92 | 84 | 76 | |
SS 609/15 | 7,5 | 7,5 | 5,5 | 141 | 133 | 130 | 127 | 122 | 115 | 106 | 99 | 90 | 81 | |
SS 609/16 | 7,5 | 7,5 | 5,5 | 151 | 142 | 139 | 135 | 130 | 122 | 113 | 106 | 96 | 87 | |
SS 609/17 | 7,5 | 7,5 | 5,5 | 160 | 151 | 147 | 144 | 138 | 130 | 120 | 112 | 102 | 92 | |
SS 609/18 | 7,5 | 7,5 | 5,5 | 170 | 160 | 156 | 152 | 146 | 137 | 128 | 119 | 108 | 98 | |
SS 609/19 | 10 | 10 | 7,5 | 179 | 168 | 165 | 161 | 154 | 145 | 135 | 125 | 115 | 103 | |
SS 609/20 | 10 | 10 | 7,5 | 188 | 177 | 173 | 169 | 162 | 153 | 142 | 132 | 121 | 109 | |
SS 609/21 | 10 | 10 | 7,5 | 198 | 186 | 182 | 178 | 170 | 160 | 149 | 139 | 127 | 114 |
НАСОСИ, ВИРОБЛЕНІ ПОВНІСТЮ З НЕРЖАВІЮЧОЇ СТАЛІ SS 612
Робочий діапазон при 50 Гц: Q = 7 м3 / ч - 18 м3 / ч
Стандартний виход: 2 1/2 дюйма с внутрішньою різьбою 11 TPI (NPT: дополнительно) Тип робочого колеса: радіальне
Обертання: проти годиникової стрілки
З'єднання:Згідно стандарту NEMA Діаметр валу: 19 мм Шестіграник
Мінімальний рівень рідини (NPSH): 800 мм від дну всасувалной рішитки
Максимальний діаметр насосу (мокрый кінець) - (включаючи захист кабеля): 133 мм
Наповнювана рідина: химично та механично не агресивна. Максимально допустима тверда кількість = 50 г / м3
Твердий розмір: Макс 2 мм
Стандарти будівництва та безпеки:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2013
ТЕХНИЧНІ ХАРАКТЕРИСТИКИ
тип насосу |
двигун | Габарити ( мм ) | вага ( kг ) | |||||||||||||||||
6″-4″ | 6″-6″ | 4″ | 6″ | 6″-4″ | 6″-6″ | 4″ | 6″ |
ø |
ø D |
двигун |
насос | обща вага | ||||||||
4″ к.с. | 6″ к.с. |
kВт |
L |
L |
E |
E |
B |
B |
ø = C |
ø = C |
||||||||||
4″ | 6″ | 6″-4″ | 6″-6″ | 6″-4″ | 6″-6″ | |||||||||||||||
SS 612/05 | 4 | – | 3 | 1079 | – | 581 | – | 498 | – | 93 | – | 133 | 2 1/2″ | 19 | – | 12 | – | 31 | – | |
SS 612/06 | 4 | – | 3 | 1109 | – | 581 | – | 528 | – | 93 | – | 133 | 2 1/2″ | 19 | – | 12 | – | 31 | – | |
SS 612/07 | 5,5 | 5,5 | 4 | 1179 | 1188 | 621 | 630 | 558 | 558 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 13 | 13 | 34 | 59 | |
SS 612/08 | 5,5 | 5,5 | 4 | 1210 | 1219 | 621 | 630 | 589 | 589 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 14 | 14 | 35 | 60 | |
SS 612/09 | 5,5 | 5,5 | 4 | 1240 | 1249 | 621 | 630 | 619 | 619 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 14 | 15 | 35 | 61 | |
SS 612/10 | 7,5 | 7,5 | 5,5 | 1389 | 1279 | 740 | 630 | 649 | 649 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 15 | 16 | 40 | 62 | |
SS 612/11 | 7,5 | 7,5 | 5,5 | 1419 | 1309 | 740 | 630 | 679 | 679 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 16 | 17 | 41 | 63 | |
SS 612/12 | 7,5 | 7,5 | 5,5 | 1449 | 1339 | 740 | 630 | 709 | 709 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 17 | 17 | 42 | 63 | |
SS 612/13 | 7,5 | 7,5 | 5,5 | 1480 | 1370 | 740 | 630 | 740 | 740 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 17 | 18 | 42 | 64 | |
SS 612/14 | 10 | 10 | 7,5 | 1630 | 1420 | 860 | 650 | 770 | 770 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 18 | 19 | 49 | 67 | |
SS 612/15 | 10 | 10 | 7,5 | 1660 | 1450 | 860 | 650 | 800 | 800 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 19 | 20 | 50 | 68 | |
SS 612/16 | 10 | 10 | 7,5 | 1690 | 1480 | 860 | 650 | 830 | 830 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 20 | 21 | 51 | 69 | |
SS 612/17 | 10 | 10 | 7,5 | 1720 | 1510 | 860 | 650 | 860 | 860 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 21 | 22 | 52 | 70 | |
SS 612/18 | – | 12,5 | 9,2 | – | 1581 | – | 690 | – | 891 | – | 145 | 133 | 2 1/2″ | – | 50 | – | 23 | – | 73 | |
SS 612/19 | – | 12,5 | 9,2 | – | 1611 | – | 690 | – | 921 | – | 145 | 133 | 2 1/2″ | – | 50 | – | 23 | – | 73 | |
SS 612/20 | – | 12,5 | 9,2 | – | 1641 | – | 690 | – | 951 | – | 145 | 133 | 2 1/2″ | – | 50 | – | 24 | – | 74 | |
SS 612/21 | – | 12,5 | 9,2 | – | 1671 | – | 690 | – | 981 | – | 145 | 133 | 2 1/2″ | – | 50 | – | 25 | – | 75 | |
SS 612/22 | – | 12,5 | 9,2 | – | 1701 | – | 690 | – | 1011 | – | 145 | 133 | 2 1/2″ | – | 50 | – | 26 | – | 76 | |
SS 612/23 | – | 15 | 11 | – | 1772 | – | 730 | – | 1042 | – | 145 | 133 | 2 1/2″ | – | 56 | – | 27 | – | 83 | |
SS 612/24 | – | 15 | 11 | – | 1802 | – | 730 | – | 1072 | – | 145 | 133 | 2 1/2″ | – | 56 | – | 28 | – | 84 |
тип насосу |
двигун | м³/г | 0 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | ||
4″ к.с. | 6″ к.с. |
kВт |
л/ сек | 0,00 | 1,94 | 2,22 | 2,50 | 2,78 | 3,06 | 3,33 | 3,61 | 3,89 | 4,17 | 4,44 | 4,72 | 5,00 | |
gpm | 0 | 31 | 35 | 40 | 44 | 48 | 53 | 57 | 62 | 66 | 70 | 75 | 79 | ||||
SS 612/05 | 4 | – | 3 |
(Hm) Загальний
дінамічний
напір
(TDH)
|
55 | 49 | 48 | 47 | 45 | 42 | 39 | 36 | 32 | 28 | 24 | 19 | 15 |
SS 612/06 | 4 | – | 3 | 65 | 59 | 58 | 56 | 53 | 50 | 46 | 43 | 38 | 33 | 28 | 23 | 18 | |
SS 612/07 | 5,5 | 5,5 | 4 | 76 | 69 | 67 | 65 | 62 | 59 | 54 | 50 | 45 | 39 | 33 | 27 | 21 | |
SS 612/08 | 5,5 | 5,5 | 4 | 87 | 78 | 77 | 74 | 71 | 67 | 62 | 57 | 51 | 44 | 38 | 30 | 24 | |
SS 612/09 | 5,5 | 5,5 | 4 | 98 | 88 | 86 | 84 | 80 | 76 | 69 | 64 | 58 | 50 | 42 | 34 | 27 | |
SS 612/10 | 7,5 | 7,5 | 5,5 | 109 | 98 | 96 | 93 | 89 | 84 | 77 | 71 | 64 | 55 | 47 | 38 | 30 | |
SS 612/11 | 7,5 | 7,5 | 5,5 | 120 | 108 | 106 | 102 | 98 | 92 | 85 | 78 | 70 | 61 | 52 | 42 | 33 | |
SS 612/12 | 7,5 | 7,5 | 5,5 | 131 | 118 | 115 | 112 | 107 | 101 | 92 | 85 | 77 | 66 | 56 | 46 | 36 | |
SS 612/13 | 7,5 | 7,5 | 5,5 | 142 | 127 | 125 | 121 | 116 | 109 | 100 | 92 | 83 | 72 | 61 | 49 | 39 | |
SS 612/14 | 10 | 10 | 7,5 | 153 | 137 | 134 | 130 | 125 | 118 | 108 | 99 | 90 | 77 | 66 | 53 | 42 | |
SS 612/15 | 10 | 10 | 7,5 | 164 | 147 | 144 | 140 | 134 | 126 | 116 | 107 | 96 | 83 | 71 | 57 | 45 | |
SS 612/16 | 10 | 10 | 7,5 | 174 | 157 | 154 | 149 | 142 | 134 | 123 | 114 | 102 | 88 | 75 | 61 | 48 | |
SS 612/17 | 10 | 10,0 | 7,5 | 185 | 167 | 163 | 158 | 151 | 143 | 131 | 121 | 109 | 94 | 80 | 65 | 51 | |
SS 612/18 | – | 12,5 | 9,2 | 196 | 176 | 173 | 167 | 160 | 151 | 139 | 128 | 115 | 99 | 85 | 68 | 54 | |
SS 612/19 | – | 12,5 | 9,2 | 207 | 186 | 182 | 177 | 169 | 160 | 146 | 135 | 122 | 105 | 89 | 72 | 57 | |
SS 612/20 | – | 12,5 | 9,2 | 218 | 196 | 192 | 186 | 178 | 168 | 154 | 142 | 128 | 110 | 94 | 76 | 60 | |
SS 612/21 | – | 13 | 9 | 229 | 206 | 202 | 195 | 187 | 176 | 162 | 149 | 134 | 116 | 99 | 80 | 63 | |
SS 612/22 | – | 13 | 9 | 240 | 216 | 211 | 205 | 196 | 185 | 169 | 156 | 141 | 121 | 103 | 84 | 66 | |
SS 612/23 | – | 15 | 11 | 251 | 225 | 221 | 214 | 205 | 193 | 177 | 163 | 147 | 127 | 108 | 87 | 69 | |
SS 612/24 | – | 15 | 11 | 262 | 235 | 230 | 223 | 214 | 202 | 185 | 170 | 154 | 132 | 113 | 91 | 72 |
НАСОСИ, ВИРОБЛЕНІ ПОВНІСТЮ З НЕРЖАВІЮЧОЇ СТАЛІ SS 615
Робочий діапазон при 50 Гц: Q = 10 м3 / г - 19 м3 / г
Стандартний вихідний отвір: 2 1/2 дюйма з внутрішньою різьбою 11 TPI (NPT: додатково) Тип робочого колеса: змішаний потік
Обертання: проти годиникової стрілки
З'єднання: згідно стандарту NEMA Діаметр вала: 20 мм
Мінимальний рівень рідини (NPSH): 800 мм від дну всасувальної рішитки
Максимальний діаметр насосу (мокрый кінець) - (включаючи захист кабелю): 133 мм
Наповнююча рідина: химично та механично не агрессивна. Максимально допустима тверда кількість = 50 г / м3
Твердий розмір: Макс 2 мм
Стандарти будівництва та безпеки:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC
TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2013
ТЕХНИЧні ХАРАКТЕРИСТИКИ
тип насосу |
двигун | Габарити ( мм ) | Вага ( kг ) | |||||||||||||||||
6″-4″ | 6″-6″ | 4″ | 6″ | 6″-4″ | 6″-6″ | 4″ | 6″ |
ø |
ø D |
двигун |
насос | обща вага | ||||||||
4″ к.с. | 6″ к.с. |
kВт |
L |
L |
E |
E |
B |
B |
ø = C |
ø = C |
||||||||||
4″ | 6″ | 6″-4″ | 6″-6″ | 6″-4″ | 6″-6″ | |||||||||||||||
SS 615/01 | 0,75 | – | 0,55 | 715 | – | 385 | – | 330 | – | 93 | – | 133 | 2 1/2″ | 8 | – | 6 | – | 14 | – | |
SS 615/02 | 1,5 | – | 1,1 | 816 | – | 425 | – | 391 | – | 93 | – | 133 | 2 1/2″ | 10 | – | 8 | – | 18 | – | |
SS 615/03 | 2 | – | 1,5 | 883 | – | 432 | – | 451 | – | 93 | – | 133 | 2 1/2″ | 11 | – | 9 | – | 20 | – | |
SS 615/04 | 3 | – | 2,2 | 1004 | – | 492 | – | 512 | – | 93 | – | 133 | 2 1/2″ | 14 | – | 10 | – | 24 | – | |
SS 615/05 | 3 | – | 2,2 | 1064 | – | 492 | – | 572 | – | 93 | – | 133 | 2 1/2″ | 14 | – | 11 | – | 25 | – | |
SS 615/06 | 4 | – | 3 | 1214 | – | 581 | – | 633 | – | 93 | – | 133 | 2 1/2″ | 19 | – | 12 | – | 31 | – | |
SS 615/07 | 5,5 | 5,5 | 4 | 1314 | 1323 | 621 | 630 | 693 | 693 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 14 | 15 | 35 | 61 | |
SS 615/08 | 5,5 | 5,5 | 4 | 1375 | 1384 | 621 | 630 | 754 | 754 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 15 | 16 | 36 | 62 | |
SS 615/09 | 5,5 | 5,5 | 4 | 1435 | 1444 | 621 | 630 | 814 | 814 | 93 | 145 | 133 | 2 1/2″ | 21 | 46 | 16 | 17 | 37 | 63 | |
SS 615/10 | 7,5 | 7,5 | 5,5 | 1615 | 1505 | 740 | 630 | 875 | 875 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 17 | 19 | 42 | 65 | |
SS 615/11 | 7,5 | 7,5 | 5,5 | 1675 | 1565 | 740 | 630 | 935 | 935 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 19 | 20 | 44 | 66 | |
SS 615/12 | 7,5 | 7,5 | 5,5 | 1736 | 1626 | 740 | 630 | 996 | 996 | 93 | 145 | 133 | 2 1/2″ | 25 | 46 | 20 | 21 | 45 | 67 | |
SS 615/13 | 10 | 10 | 7,5 | 1916 | 1706 | 860 | 650 | 1056 | 1056 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 21 | 22 | 52 | 70 | |
SS 615/14 | 10 | 10 | 7,5 | 1977 | 1767 | 860 | 650 | 1117 | 1117 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 22 | 23 | 53 | 71 | |
SS 615/15 | 10 | 10 | 7,5 | 2037 | 1827 | 860 | 650 | 1177 | 1177 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 24 | 25 | 55 | 73 | |
SS 615/16 | 10 | 10 | 7,5 | 2098 | 1888 | 860 | 650 | 1238 | 1238 | 93 | 145 | 133 | 2 1/2″ | 31 | 48 | 25 | 26 | 56 | 74 | |
SS 615/17 | – | 12,5 | 9,2 | – | 1988 | – | 690 | – | 1298 | – | 145 | 133 | 2 1/2″ | – | 50 | – | 27 | – | 77 | |
SS 615/18 | – | 12,5 | 9,2 | – | 2049 | – | 690 | – | 1359 | – | 145 | 133 | 2 1/2″ | – | 50 | – | 28 | – | 78 | |
SS 615/19 | – | 12,5 | 9,2 | – | 2109 | – | 690 | – | 1419 | – | 145 | 133 | 2 1/2″ | – | 50 | – | 29 | – | 79 | |
SS 615/20 | – | 12,5 | 9,2 | – | 2170 | – | 690 | – | 1480 | – | 145 | 133 | 2 1/2″ | – | 50 | – | 30 | – | 80 |
тип насосу |
двигун | м³/г | 0 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | ||
4″ к,с. | 6″ к.с. |
kВт |
л / сек | 0,00 | 2,78 | 3,06 | 3,33 | 3,61 | 3,89 | 4,17 | 4,44 | 4,72 | 5,00 | 5,28 | |
gpm | 0 | 44 | 48 | 53 | 57 | 62 | 66 | 70 | 75 | 79 | 84 | ||||
SS 615/01 | 0,75 | – | 0,55 |
(Hm)Загальний
дінамічний
напір
(TDH)
|
12 | 9 | 9 | 9 | 8 | 8 | 8 | 7 | 7 | 6 | 6 |
SS 615/02 | 1,5 | – | 1,1 | 24 | 19 | 18 | 18 | 17 | 17 | 16 | 15 | 14 | 13 | 12 | |
SS 615/03 | 2 | – | 1,5 | 36 | 29 | 27 | 27 | 26 | 25 | 24 | 23 | 21 | 20 | 18 | |
SS 615/04 | 3 | – | 2,2 | 48 | 39 | 37 | 36 | 34 | 34 | 32 | 30 | 29 | 27 | 25 | |
SS 615/05 | 3 | – | 2,2 | 60 | 49 | 46 | 45 | 43 | 42 | 40 | 38 | 36 | 34 | 31 | |
SS 615/06 | 4 | – | 3 | 72 | 58 | 55 | 54 | 52 | 51 | 48 | 46 | 43 | 40 | 37 | |
SS 615/07 | 5,5 | 5,5 | 4 | 84 | 68 | 65 | 63 | 60 | 59 | 56 | 53 | 51 | 47 | 44 | |
SS 615/08 | 5,5 | 5,5 | 4 | 96 | 78 | 74 | 72 | 69 | 68 | 64 | 61 | 58 | 54 | 50 | |
SS 615/09 | 5,5 | 5,5 | 4 | 108 | 88 | 83 | 81 | 78 | 76 | 72 | 69 | 65 | 61 | 56 | |
SS 615/10 | 7,5 | 7,5 | 5,5 | 120 | 98 | 93 | 90 | 87 | 85 | 80 | 77 | 73 | 68 | 63 | |
SS 615/11 | 7,5 | 7,5 | 5,5 | 132 | 107 | 102 | 99 | 95 | 93 | 88 | 84 | 80 | 74 | 69 | |
SS 615/12 | 7,5 | 7,5 | 5,5 | 144 | 117 | 111 | 108 | 104 | 102 | 96 | 92 | 87 | 81 | 75 | |
SS 615/13 | 10 | 10 | 7,5 | 156 | 127 | 120 | 117 | 113 | 110 | 104 | 100 | 94 | 88 | 81 | |
SS 615/14 | 10 | 10 | 7,5 | 168 | 137 | 130 | 125 | 121 | 119 | 112 | 107 | 102 | 95 | 88 | |
SS 615/15 | 10 | 10 | 7,5 | 180 | 147 | 139 | 134 | 130 | 127 | 120 | 115 | 109 | 102 | 94 | |
SS 615/16 | 10 | 10 | 7,5 | 192 | 156 | 148 | 143 | 139 | 136 | 128 | 123 | 116 | 108 | 100 | |
SS 615/17 | – | 12,5 | 9,2 | 204 | 166 | 158 | 152 | 147 | 144 | 136 | 130 | 124 | 115 | 107 | |
SS 615/18 | – | 12,5 | 9,2 | 216 | 176 | 167 | 161 | 156 | 153 | 144 | 138 | 131 | 122 | 113 | |
SS 615/19 | – | 12,5 | 9,2 | 228 | 186 | 176 | 170 | 165 | 161 | 152 | 146 | 138 | 129 | 119 | |
SS 615/20 | – | 12,5 | 9,2 | 240 | 196 | 186 | 179 | 174 | 170 | 160 | 154 | 146 | 136 | 126 |
НАСОСЫ, ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 624
Рабочий диапазон при 50 Гц: Q = 15 м3 / ч - 36 м3 / ч
Стандартное выходное отверстие: 3 дюйма с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: согласно стандарту NEMA Диаметр вала: 22 мм
Минимальный уровень жидкости (NPSH): 800 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 133 мм
Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3
Твердый размер: Макс 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC
TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2013
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип насоса |
Двигатель | Габариты (мм ) | Вес ( kг ) | |||||||||||||||||
6″-4″ | 6″-6″ | 4″ | 6″ | 6″-4″ | 6″-6″ | 4″ | 6″ | ø P |
ø D |
Двигатель | насос | общий вес | ||||||||
4″ л.с. | 6″ л.с. |
kВт |
L |
L |
E |
E |
B |
B |
ø
C |
ø
C |
||||||||||
4″ | 6″ | 6″-4″ | 6″-6″ | 6″-4″ | 6″-6″ | |||||||||||||||
SS 624/01 | 0,75 | – | 0,55 | 749 | – | 385 | – | 364 | – | 93 | – | 133 | 3″ | 8 | – | 7 | – | 15 | – | |
SS 624/02 | 1,5 | – | 1,1 | 885 | – | 425 | – | 460 | – | 93 | – | 133 | 3″ | 10 | – | 8 | – | 18 | – | |
SS 624/03 | 2 | – | 1,5 | 988 | – | 432 | – | 556 | – | 93 | – | 133 | 3″ | 11 | – | 10 | – | 21 | – | |
SS 624/04 | 3 | – | 2,2 | 1144 | – | 492 | – | 652 | – | 93 | – | 133 | 3″ | 14 | – | 12 | – | 26 | – | |
SS 624/05 | 4 | – | 3 | 1329 | – | 581 | – | 748 | – | 93 | – | 133 | 3″ | 19 | – | 14 | – | 33 | – | |
SS 624/06 | 4 | – | 3 | 1425 | – | 581 | – | 844 | – | 93 | – | 133 | 3″ | 19 | – | 16 | – | 35 | – | |
SS 624/07 | 5,5 | 5,5 | 4 | 1561 | 1570 | 621 | 630 | 940 | 940 | 93 | 145 | 133 | 3″ | 21 | 46 | 17 | 19 | 38 | 65 | |
SS 624/08 | 5,5 | 5,5 | 4 | 1657 | 1666 | 621 | 630 | 1036 | 1036 | 93 | 145 | 133 | 3″ | 21 | 46 | 19 | 21 | 40 | 67 | |
SS 624/09 | 7,5 | 7,5 | 5,5 | 1872 | 1762 | 740 | 630 | 1132 | 1132 | 93 | 145 | 133 | 3″ | 25 | 46 | 21 | 22 | 46 | 68 | |
SS 624/10 | 7,5 | 7,5 | 5,5 | 1968 | 1858 | 740 | 630 | 1228 | 1228 | 93 | 145 | 133 | 3″ | 25 | 46 | 23 | 24 | 48 | 70 | |
SS 624/11 | 7,5 | 7,5 | 5,5 | 2064 | 1954 | 740 | 630 | 1324 | 1324 | 93 | 145 | 133 | 3″ | 25 | 46 | 24 | 25 | 49 | 71 | |
SS 624/12 | 10 | 10 | 7,5 | 2280 | 2070 | 860 | 650 | 1420 | 1420 | 93 | 145 | 133 | 3″ | 31 | 48 | 26 | 27 | 57 | 75 | |
SS 624/13 | 10 | 10 | 7,5 | 2376 | 2166 | 860 | 650 | 1516 | 1516 | 93 | 145 | 133 | 3″ | 31 | 48 | 28 | 28 | 59 | 76 | |
SS 624/14 | 10 | 10 | 7,5 | 2472 | 2262 | 860 | 650 | 1612 | 1612 | 93 | 145 | 133 | 3″ | 31 | 48 | 30 | 30 | 61 | 78 | |
SS 624/15 | 10 | 10 | 7,5 | 2568 | 2358 | 860 | 650 | 1708 | 1708 | 93 | 145 | 133 | 3″ | 31 | 48 | 31 | 31 | 62 | 79 | |
SS 624/16 | – | 12,5 | 9,2 | – | 2494 | – | 690 | – | 1804 | – | 145 | 133 | 3″ | – | 50 | – | 33 | – | 83 | |
SS 624/17 | – | 12,5 | 9,2 | – | 2590 | – | 690 | – | 1900 | – | 145 | 133 | 3″ | – | 50 | – | 34 | – | 84 | |
SS 624/18 | – | 12,5 | 9,2 | – | 2686 | – | 690 | – | 1996 | – | 145 | 133 | 3″ | – | 50 | – | 36 | – | 86 |
тип насоса |
двигатель | м³/ч | 0 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | ||
4″
л.с. |
6″
л.с. |
kВт | л / сек | 0,00 | 4,17 | 5,00 | 5,83 | 6,67 | 7,50 | 8,33 | 9,17 | 10,00 | |
gpm | 0 | 66 | 79 | 92 | 106 | 119 | 132 | 145 | 159 | ||||
SS 624/01 | 0,75 | – | 0,55 |
(Hm) Общий
динамический
напор
(TDH)
|
8 | 7 | 7 | 6 | 6 | 5 | 4 | 3 | 2 |
SS 624/02 | 1,5 | – | 1,1 | 16 | 14 | 14 | 13 | 12 | 10 | 8 | 6 | 4 | |
SS 624/03 | 2 | – | 1,5 | 23 | 21 | 20 | 19 | 17 | 15 | 12 | 9 | 6 | |
SS 624/04 | 3 | – | 2,2 | 31 | 28 | 27 | 25 | 23 | 20 | 17 | 12 | 8 | |
SS 624/05 | 4 | – | 3 | 39 | 36 | 34 | 32 | 29 | 25 | 21 | 16 | 11 | |
SS 624/06 | 4 | – | 3 | 47 | 43 | 41 | 38 | 35 | 30 | 25 | 19 | 13 | |
SS 624/07 | 5,5 | 5,5 | 4 | 55 | 50 | 47 | 45 | 41 | 35 | 29 | 22 | 15 | |
SS 624/08 | 5,5 | 5,5 | 4 | 62 | 57 | 54 | 51 | 46 | 40 | 33 | 25 | 17 | |
SS 624/09 | 7,5 | 7,5 | 5,5 | 70 | 64 | 61 | 57 | 52 | 46 | 37 | 28 | 19 | |
SS 624/10 | 7,5 | 7,5 | 5,5 | 78 | 71 | 68 | 64 | 58 | 51 | 41 | 31 | 21 | |
SS 624/11 | 7,5 | 7,5 | 5,5 | 86 | 78 | 74 | 70 | 64 | 56 | 46 | 34 | 23 | |
SS 624/12 | 10 | 10 | 7,5 | 94 | 85 | 81 | 76 | 70 | 61 | 50 | 37 | 25 | |
SS 624/13 | 10 | 10 | 7,5 | 101 | 92 | 88 | 83 | 75 | 66 | 54 | 41 | 27 | |
SS 624/14 | 10 | 10 | 7,5 | 109 | 99 | 95 | 89 | 81 | 71 | 58 | 44 | 30 | |
SS 624/15 | 10 | 10 | 7,5 | 117 | 107 | 101 | 95 | 87 | 76 | 62 | 47 | 32 | |
SS 624/16 | – | 12,5 | 9,2 | 125 | 114 | 108 | 102 | 93 | 81 | 66 | 50 | 34 | |
SS 624/17 | – | 12,5 | 9,2 | 133 | 121 | 115 | 108 | 99 | 86 | 70 | 53 | 36 | |
SS 624/18 | – | 12,5 | 9,2 | 140 | 128 | 122 | 114 | 104 | 91 | 75 | 56 | 38 |
НАСОСЫ, ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 630
Рабочий диапазон при 50 Гц: Q = 16 м3 / ч - 38 м3 / ч
Стандартное выходное отверстие: 3 дюйма с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: согласно стандарту NEMA Диаметр вала: 22 мм
Минимальный уровень жидкости (NPSH): 800 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 133 мм
Наполняемая жидкость: химически и механически не агрессивна.
Максимально допустимое количество твердого вещества = 50 г / м3 Размер твердого вещества: макс. 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 09/2014
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип насоса |
двигатель | Габариты ( мм ) | вес ( k г ) | |||||||||||||||||||||||||
6″-4 “ | 6 “-6 “ | 6 “-8 “ | 4 “ | 6 “ | 8 “ | 6 “-4 “ | 6″- 6″ | 6 “-8” | 4 “ | 6 “ | 8 “ | ø
P |
ø D |
двигатель | насос | общий вес | ||||||||||||
4″ л.с. | 6″ л.с. | 8″ л.с. |
kВт |
L |
L |
L |
E |
E |
E |
B |
B |
B |
ø C | ø C | ø C | |||||||||||||
4″ | 6″ | 8″ | 6″ -4″ | 6″-6″ | 6″-8″ | 6″-4″ | 6″-6″ | 6″- 8″ | ||||||||||||||||||||
SS 630/01 | 1 | – | – | 0,75 | 769 | – | – | 405 | – | – | 364 | – | – | 93 | – | – | 133 | 3″ | 9 | – | – | 7 | – | – | 16 | – | – | |
SS 630/02 | 2 | – | – | 1,5 | 892 | – | – | 432 | – | – | 460 | – | – | 93 | – | – | 133 | 3″ | 11 | – | – | 8 | – | – | 19 | – | – | |
SS 630/03 | 3 | – | – | 2,2 | 1048 | – | – | 492 | – | – | 556 | – | – | 93 | – | – | 133 | 3″ | 14 | – | – | 10 | – | – | 24 | – | – | |
SS 630/04 | 4 | – | – | 3 | 1233 | – | – | 581 | – | – | 652 | – | – | 93 | – | – | 133 | 3″ | 19 | – | – | 12 | – | – | 31 | – | – | |
SS 630/05 | 5,5 | 5,5 | – | 4 | 1369 | 1378 | – | 621 | 630 | – | 748 | 748 | – | 93 | 145 | – | 133 | 3″ | 21 | 46 | – | 14 | 16 | – | 35 | 62 | – | |
SS 630/06 | 7,5 | 7,5 | – | 5,5 | 1584 | 1474 | – | 740 | 630 | – | 844 | 844 | – | 93 | 145 | – | 133 | 3″ | 25 | 46 | – | 16 | 18 | – | 41 | 64 | – | |
SS 630/07 | 7,5 | 7,5 | – | 5,5 | 1680 | 1570 | – | 740 | 630 | – | 940 | 940 | – | 93 | 145 | – | 133 | 3″ | 25 | 46 | – | 17 | 19 | – | 42 | 65 | – | |
SS 630/08 | 10 | 10 | – | 7,5 | 1896 | 1686 | – | 860 | 650 | – | 1036 | 1036 | – | 93 | 145 | – | 133 | 3″ | 31 | 48 | – | 19 | 21 | – | 50 | 69 | – | |
SS 630/09 | 10 | 10 | – | 7,5 | 1992 | 1782 | – | 860 | 650 | – | 1132 | 1132 | – | 93 | 145 | – | 133 | 3″ | 31 | 48 | – | 21 | 22 | – | 52 | 70 | – | |
SS 630/10 | 10 | 10 | – | 7,5 | 2088 | 1878 | – | 860 | 650 | – | 1228 | 1228 | – | 93 | 145 | – | 133 | 3″ | 31 | 48 | – | 23 | 24 | – | 54 | 72 | – | |
SS 630/11 | – | 12,5 | – | 9,2 | – | 2014 | – | – | 690 | – | – | 1324 | – | – | 145 | – | 133 | 3″ | – | 50 | – | – | 25 | – | – | 75 | – | |
SS 630/12 | – | 12,5 | – | 9,2 | – | 2110 | – | – | 690 | – | – | 1420 | – | – | 145 | – | 133 | 3″ | – | 50 | – | – | 27 | – | – | 77 | – | |
SS 630/13 | – | 15 | – | 11 | – | 2246 | – | – | 730 | – | – | 1516 | – | – | 145 | – | 133 | 3″ | – | 56 | – | – | 28 | – | – | 84 | – | |
SS 630/14 | – | 15 | – | 11 | – | 2342 | – | – | 730 | – | – | 1612 | – | – | 145 | – | 133 | 3″ | – | 56 | – | – | 30 | – | – | 86 | – | |
SS 630/15 | – | 15 | – | 11 | – | 2438 | – | – | 730 | – | – | 1708 | – | – | 145 | – | 133 | 3″ | – | 56 | – | – | 31 | – | – | 87 | – | |
SS 630/16 | – | 17,5 | – | 13 | – | 2584 | – | – | 780 | – | – | 1804 | – | – | 145 | – | 133 | 3″ | – | 60 | – | – | 33 | – | – | 93 | – | |
SS 630/17 | – | 17,5 | – | 13 | – | 2680 | – | – | 780 | – | – | 1900 | – | – | 145 | – | 133 | 3″ | – | 60 | – | – | 34 | – | – | 94 | – | |
SS 630/18 | – | 20 | – | 15 | – | 2826 | – | – | 830 | – | – | 1996 | – | – | 145 | – | 133 | 3″ | – | 66 | – | – | 36 | – | – | 102 | – | |
SS 630/19 | – | 20 | – | 15 | – | 2922 | – | – | 830 | – | – | 2092 | – | – | 145 | – | 133 | 3″ | – | 66 | – | – | 37 | – | – | 103 | – | |
SS 630/20 | – | 20 | – | 15 | – | 3018 | – | – | 830 | – | – | 2188 | – | – | 145 | – | 133 | 3″ | – | 66 | – | – | 39 | – | – | 105 | – | |
SS 630/21 | – | 25 | – | 18,5 | – | 3180 | – | – | 880 | – | – | 2300 | – | – | 145 | – | 133 | 3″ | – | 72 | – | – | 41 | – | – | 113 | – | |
SS 630/22 | – | 25 | – | 18,5 | – | 3276 | – | – | 880 | – | – | 2396 | – | – | 145 | – | 133 | 3″ | – | 72 | – | – | 42 | – | – | 114 | – | |
SS 630/23 | – | 25 | – | 18,5 | – | 3372 | – | – | 880 | – | – | 2492 | – | – | 145 | – | 133 | 3″ | – | 72 | – | – | 44 | – | – | 116 | – | |
SS 630/24 | – | 25 | – | 18,5 | – | 3468 | – | – | 880 | – | – | 2588 | – | – | 145 | – | 133 | 3″ | – | 72 | – | – | 45 | – | – | 117 | – | |
SS 630/25 | – | 25 | – | 18,5 | – | 3564 | – | – | 880 | – | – | 2684 | – | – | 145 | – | 133 | 3″ | – | 72 | – | – | 47 | – | – | 119 | – | |
SS 630/26 | – | 30 | 30 | 22 | – | 3760 | 3739 | – | 980 | 930 | – | 2780 | 2809 | – | 145 | 195 | 133 | 3″ | – | 82 | 121 | – | 48 | 51 | – | 130 | 172 | |
SS 630/27 | – | 30 | 30 | 22 | – | 3856 | 3835 | – | 980 | 930 | – | 2876 | 2905 | – | 145 | 195 | 133 | 3″ | – | 82 | 121 | – | 50 | 53 | – | 132 | 174 | |
SS 630/28 | – | 30 | 30 | 22 | – | 3952 | 3931 | – | 980 | 930 | – | 2972 | 3001 | – | 145 | 195 | 133 | 3″ | – | 82 | 121 | – | 51 | 54 | – | 133 | 175 | |
SS 630/29 | – | 30 | 30 | 22 | – | 4048 | 4027 | – | 980 | 930 | – | 3068 | 3097 | – | 145 | 195 | 133 | 3″ | – | 82 | 121 | – | 53 | 56 | – | 135 | 177 | |
SS 630/30 | – | 30 | 30 | 22 | – | 4144 | 4123 | – | 980 | 930 | – | 3164 | 3193 | – | 145 | 195 | 133 | 3″ | – | 82 | 121 | – | 54 | 57 | – | 136 | 178 | |
SS 630/31 | – | 35 | 35 | 26 | – | 4290 | 4329 | – | 1030 | 1040 | – | 3260 | 3289 | – | 145 | 195 | 133 | 3″ | – | 88 | 140 | – | 56 | 59 | – | 144 | 199 | |
SS 630/32 | – | 35 | 35 | 26 | – | 4386 | 4425 | – | 1030 | 1040 | – | 3356 | 3385 | – | 145 | 195 | 133 | 3″ | – | 88 | 140 | – | 57 | 60 | – | 145 | 200 | |
SS 630/33 | – | 35 | 35 | 26 | – | 4482 | 4521 | – | 1030 | 1040 | – | 3452 | 3481 | – | 145 | 195 | 133 | 3″ | – | 88 | 140 | – | 59 | 62 | – | 147 | 202 | |
SS 630/34 | – | 35 | 35 | 26 | – | 4578 | 4617 | – | 1030 | 1040 | – | 3548 | 3577 | – | 145 | 195 | 133 | 3″ | – | 88 | 140 | – | 60 | 63 | – | 148 | 203 | |
SS 630/35 | – | 35 | 35 | 26 | – | 4674 | 4713 | – | 1030 | 1040 | – | 3644 | 3673 | – | 145 | 195 | 133 | 3″ | – | 88 | 140 | – | 62 | 65 | – | 150 | 205 | |
SS 630/36 | – | 40 | 40 | 30 | – | 4850 | 4809 | – | 1110 | 1040 | – | 3740 | 3769 | – | 145 | 195 | 133 | 3″ | – | 98 | 140 | – | 63 | 66 | – | 161 | 206 | |
SS 630/37 | – | 40 | 40 | 30 | – | 4946 | 4905 | – | 1110 | 1040 | – | 3836 | 3865 | – | 145 | 195 | 133 | 3″ | – | 98 | 140 | – | 65 | 68 | – | 163 | 208 |
тип насоса |
двигатель | м ³/ч | 0 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | |||
4″
л.с. |
6″
л.с. |
8″
л.с. |
kВт | л / сек | 0 ,00 | 4, 44 | 5 ,00 | 5 ,56 | 6, 11 | 6,67 | 7 ,22 | 7, 78 | 8,33 | 8 ,89 | 9 ,44 | 10, 00 | 10 ,56 | |
gpm | 0 | 70 | 79 | 88 | 97 | 106 | 114 | 123 | 132 | 141 | 150 | 1 59 | 167 | |||||
SS 630/01 | 1 | – | – | 0,75 |
(Hm) Общий
динамический
напор
(TDH)
|
10 | 9 | 9 | 9 | 9 | 8 | 8 | 8 | 7 | 7 | 6 | 5 | 5 |
SS 630/02 | 2 | – | – | 1,5 | 19 | 19 | 18 | 18 | 17 | 16 | 16 | 15 | 14 | 13 | 12 | 11 | 9 | |
SS 630/03 | 3 | – | – | 2,2 | 29 | 28 | 28 | 27 | 26 | 25 | 24 | 23 | 21 | 20 | 18 | 16 | 14 | |
SS 630/04 | 4 | – | – | 3 | 39 | 38 | 37 | 36 | 34 | 33 | 32 | 30 | 28 | 26 | 24 | 21 | 18 | |
SS 630/05 | 5,5 | 5,5 | – | 4 | 49 | 47 | 46 | 45 | 43 | 41 | 40 | 38 | 35 | 32 | 30 | 27 | 23 | |
SS 630/06 | 7,5 | 7,5 | – | 5,5 | 59 | 56 | 55 | 54 | 52 | 49 | 48 | 45 | 42 | 39 | 36 | 32 | 27 | |
SS 630/07 | 7,5 | 7,5 | – | 5,5 | 68 | 66 | 64 | 63 | 60 | 57 | 56 | 53 | 49 | 46 | 42 | 37 | 32 | |
SS 630/08 | 10 | 10 | – | 7,5 | 78 | 75 | 74 | 72 | 69 | 66 | 64 | 60 | 56 | 52 | 48 | 42 | 36 | |
SS 630/09 | 10 | 10 | – | 7,5 | 88 | 85 | 83 | 81 | 77 | 74 | 72 | 68 | 63 | 59 | 54 | 48 | 41 | |
SS 630/10 | 10 | 10 | – | 7,5 | 98 | 94 | 92 | 90 | 86 | 82 | 80 | 75 | 70 | 65 | 60 | 53 | 45 | |
SS 630/11 | – | 12,5 | – | 9,2 | 108 | 103 | 101 | 99 | 95 | 90 | 88 | 83 | 77 | 72 | 66 | 58 | 50 | |
SS 630/12 | – | 12,5 | – | 9,2 | 117 | 113 | 110 | 108 | 103 | 98 | 96 | 90 | 84 | 78 | 72 | 64 | 54 | |
SS 630/13 | – | 15 | – | 11 | 127 | 122 | 120 | 117 | 112 | 107 | 104 | 98 | 91 | 85 | 78 | 69 | 59 | |
SS 630/14 | – | 15 | – | 11 | 137 | 132 | 129 | 126 | 120 | 115 | 112 | 105 | 98 | 91 | 84 | 74 | 63 | |
SS 630/15 | – | 15 | – | 11 | 147 | 141 | 138 | 135 | 129 | 123 | 120 | 113 | 105 | 98 | 90 | 80 | 68 | |
SS 630/16 | – | 17,5 | – | 13 | 157 | 150 | 147 | 144 | 138 | 131 | 128 | 120 | 112 | 104 | 96 | 85 | 72 | |
SS 630/17 | – | 17,5 | – | 13 | 166 | 160 | 156 | 153 | 146 | 139 | 136 | 128 | 119 | 111 | 102 | 90 | 77 | |
SS 630/18 | – | 20 | – | 15 | 173 | 169 | 166 | 162 | 155 | 148 | 144 | 135 | 126 | 117 | 108 | 95 | 81 | |
SS 630/19 | – | 20 | – | 15 | 182 | 179 | 175 | 171 | 163 | 156 | 152 | 143 | 133 | 124 | 114 | 101 | 86 | |
SS 630/20 | – | 20 | – | 15 | 191 | 188 | 184 | 180 | 172 | 164 | 160 | 150 | 140 | 130 | 120 | 106 | 90 | |
SS 630/21 | – | 25 | – | 18,5 | 200 | 197 | 193 | 189 | 181 | 172 | 168 | 158 | 147 | 137 | 126 | 111 | 95 | |
SS 630/22 | – | 25 | – | 18,5 | 210 | 207 | 202 | 198 | 189 | 180 | 176 | 165 | 154 | 143 | 132 | 117 | 99 | |
SS 630/23 | – | 25 | – | 18,5 | 218 | 216 | 212 | 207 | 198 | 189 | 184 | 173 | 161 | 150 | 138 | 122 | 104 | |
SS 630/24 | – | 25 | – | 18,5 | 228 | 226 | 221 | 216 | 206 | 197 | 192 | 180 | 168 | 156 | 144 | 127 | 108 | |
SS 630/25 | – | 25 | – | 18,5 | 236 | 235 | 230 | 225 | 215 | 205 | 200 | 188 | 175 | 163 | 150 | 133 | 113 | |
SS 630/26 | – | 30 | 30 | 22 | 246 | 244 | 239 | 234 | 224 | 213 | 208 | 195 | 182 | 169 | 156 | 138 | 117 | |
SS 630/27 | – | 30 | 30 | 22 | 254 | 254 | 248 | 243 | 232 | 221 | 216 | 203 | 189 | 176 | 162 | 143 | 122 | |
SS 630/28 | – | 30 | 30 | 22 | 264 | 263 | 258 | 252 | 241 | 230 | 224 | 210 | 196 | 182 | 168 | 148 | 126 | |
SS 630/29 | – | 30 | 30 | 22 | 273 | 273 | 267 | 261 | 249 | 238 | 232 | 218 | 203 | 189 | 174 | 154 | 131 | |
SS 630/30 | – | 30 | 30 | 22 | 284 | 282 | 276 | 270 | 258 | 246 | 240 | 225 | 210 | 195 | 180 | 159 | 135 | |
SS 630/31 | – | 35 | 35 | 26 | 294 | 291 | 285 | 279 | 267 | 254 | 248 | 233 | 217 | 202 | 186 | 164 | 140 | |
SS 630/32 | – | 35 | 35 | 26 | 303 | 301 | 294 | 288 | 275 | 262 | 256 | 240 | 224 | 208 | 192 | 170 | 144 | |
SS 630/33 | – | 35 | 35 | 26 | 313 | 310 | 304 | 297 | 284 | 271 | 264 | 248 | 231 | 215 | 198 | 175 | 149 | |
SS 630/34 | – | 35 | 35 | 26 | 323 | 320 | 313 | 306 | 292 | 279 | 272 | 255 | 238 | 221 | 204 | 180 | 153 | |
SS 630/35 | – | 35 | 35 | 26 | 333 | 329 | 322 | 315 | 301 | 287 | 280 | 263 | 245 | 228 | 210 | 186 | 158 | |
SS 630/36 | – | 40 | 40 | 30 | 343 | 338 | 331 | 324 | 309,6 | 295,2 | 288 | 270,514 | 252 | 235 | 216 | 191 | 163 | |
SS 630/37 | – | 40 | 40 | 30 | 352 | 348 | 340 | 333 | 318,2 | 303,4 | 296 | 278,029 | 259 | 241 | 222 | 197 | 167 |
НАСОСЫ, ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 636
Рабочий диапазон при 50 Гц: Q = 24 м3 / ч - 51 м3 / ч
Стандартное выходное отверстие: 3 дюйма с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: согласно стандарту NEMA Диаметр вала: 22 мм
Минимальный уровень жидкости (NPSH): 800 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 149 мм
Наполняемая жидкость: Химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3
Твердый размер: Макс 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2014
насос |
двигатель | габариты ( мм ) | вес ( kг ) | |||||||||||||||||||||||||
6″-4″ | 6″-6″ | 6″-8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ |
ø насос |
ø D |
двигатель |
насос | общий вес | ||||||||||||
4″ л.с. | 6″ л.с. | 8″ л.с. | кВт |
L |
L |
L |
E |
E |
E |
B |
B |
B |
ø = C |
ø = C |
ø = C |
|||||||||||||
4″ | 6″ | 8″ | 6″-4″ | 6″-6″ | 6″-8″ | 6″-4″ | 6″-6″ | 6″-8″ | ||||||||||||||||||||
SS 636/01 | 1,5 | – | – | 1,1 | 810 | – | – | 425 | – | – | 385 | – | – | 93 | – | – | 145 | 3″ | 10 | – | – | 7 | – | – | 17 | – | – | |
SS 636/02 | 3 | – | – | 2,2 | 990 | – | – | 492 | – | – | 498 | – | – | 93 | – | – | 145 | 3″ | 14 | – | – | 9 | – | – | 23 | – | – | |
SS 636/03 | 5,5 | 5,5 | – | 4 | 1232 | – | 621 | 630 | – | 611 | 611 | – | 93 | 145 | – | 145 | 3″ | 21 | 46 | – | 11 | 11 | – | 32 | 57 | – | ||
SS 636/04 | 5,5 | 5,5 | – | 4 | 1345 | 1354 | – | 621 | 630 | – | 724 | 724 | – | 93 | 145 | – | 145 | 3″ | 21 | 46 | – | 14 | 14 | – | 35 | 60 | – | |
SS 636/05 | 7,5 | 7,5 | – | 5,5 | 1577 | 1467 | – | 740 | 630 | – | 837 | 837 | – | 93 | 145 | – | 145 | 3″ | 25 | 46 | – | 16 | 16 | – | 41 | 62 | – | |
SS 636/06 | 10 | 10 | – | 7,5 | 1810 | 1600 | – | 860 | 650 | – | 950 | 950 | – | 93 | 145 | – | 145 | 3″ | 31 | 48 | – | 18 | 18 | – | 49 | 66 | – | |
SS 636/07 | 10 | 10 | – | 7,5 | 1923 | 1713 | – | 860 | 650 | – | 1063 | 1063 | – | 93 | 145 | – | 145 | 3″ | 31 | 48 | – | 20 | 20 | – | 51 | 68 | – | |
SS 636/08 | – | 12,5 | – | 9,2 | – | 1866 | – | – | 690 | – | – | 1176 | – | – | 145 | – | 145 | 3″ | – | 50 | – | – | 22 | – | – | 72 | – | |
SS 636/09 | – | 15 | – | 11 | – | 2019 | – | – | 730 | – | – | 1289 | – | – | 145 | – | 145 | 3″ | – | 56 | – | – | 24 | – | – | 80 | – | |
SS 636/10 | – | 15 | – | 11 | – | 2132 | – | – | 730 | – | – | 1402 | – | – | 145 | – | 145 | 3″ | – | 56 | – | – | 26 | – | – | 82 | – | |
SS 636/11 | – | 17,5 | – | 13 | – | 2295 | – | – | 780 | – | – | 1515 | – | – | 145 | – | 145 | 3″ | – | 60 | – | – | 29 | – | – | 89 | – | |
SS 636/12 | – | 17,5 | – | 13 | – | 2408 | – | – | 780 | – | – | 1628 | – | – | 145 | – | 145 | 3″ | – | 60 | – | – | 31 | – | – | 91 | – | |
SS 636/13 | – | 20 | – | 15 | – | 2571 | – | – | 830 | – | – | 1741 | – | – | 145 | – | 145 | 3″ | – | 66 | – | – | 33 | – | – | 99 | – | |
SS 636/14 | – | 20 | – | 15 | – | 2684 | – | – | 830 | – | – | 1854 | – | – | 145 | – | 145 | 3″ | – | 66 | – | – | 35 | – | – | 101 | – | |
SS 636/15 | – | 25 | – | 18,5 | – | 2847 | – | – | 880 | – | – | 1967 | – | – | 145 | – | 145 | 3″ | – | 72 | – | – | 37 | – | – | 109 | – | |
SS 636/16 | – | 25 | – | 18,5 | – | 2960 | – | – | 880 | – | – | 2080 | – | – | 145 | – | 145 | 3″ | – | 72 | – | – | 39 | – | – | 111 | – | |
SS 636/17 | – | 25 | – | 18,5 | – | 3073 | – | – | 880 | – | – | 2193 | – | – | 145 | – | 145 | 3″ | – | 72 | – | – | 41 | – | – | 113 | – | |
SS 636/18 | – | 25 | – | 18,5 | – | 3186 | – | – | 880 | – | – | 2306 | – | – | 145 | – | 145 | 3″ | – | 72 | – | – | 43 | – | – | 115 | – | |
SS 636/19 | – | 30 | 30 | 22 | – | 3399 | 3349 | – | 980 | 930 | – | 2419 | 2419 | – | 145 | 195 | 145 | 3″ | – | 82 | 121 | – | 45 | 45 | – | 127 | 166 | |
SS 636/20 | – | 30 | 30 | 22 | – | 3528 | 3478 | – | 980 | 930 | – | 2548 | 2548 | – | 145 | 195 | 145 | 3″ | – | 82 | 121 | – | 48 | 48 | – | 130 | 169 | |
SS 636/21 | – | 30 | 30 | 22 | – | 3641 | 3591 | – | 980 | 930 | – | 2661 | 2661 | – | 145 | 195 | 145 | 3″ | – | 82 | 121 | – | 50 | 50 | – | 132 | 171 | |
SS 636/22 | – | 35 | 35 | 25 | – | 3804 | 3814 | – | 1030 | 1040 | – | 2774 | 2774 | – | 145 | 195 | 145 | 3″ | – | 88 | 140 | – | 53 | 53 | – | 141 | 193 | |
SS 636/23 | – | 35 | 35 | 25 | – | 3917 | 3927 | – | 1030 | 1040 | – | 2887 | 2887 | – | 145 | 195 | 145 | 3″ | – | 88 | 140 | – | 55 | 55 | – | 143 | 195 | |
SS 636/24 | – | 35 | 35 | 25 | – | 4030 | 4040 | – | 1030 | 1040 | – | 3000 | 3000 | – | 145 | 195 | 145 | 3″ | – | 88 | 140 | – | 57 | 57 | – | 145 | 197 | |
SS 636/25 | – | 35 | 35 | 25 | – | 4143 | 4153 | – | 1030 | 1040 | – | 3113 | 3113 | – | 145 | 195 | 145 | 3″ | – | 88 | 140 | – | 59 | 59 | – | 147 | 199 | |
SS 636/26 | – | 40 | 40 | 30 | – | 4336 | 4266 | – | 1110 | 1040 | – | 3226 | 3226 | – | 145 | 195 | 145 | 3″ | – | 98 | 140 | – | 61 | 61 | – | 159 | 201 | |
SS 636/27 | – | 40 | 40 | 30 | – | 4449 | 4379 | – | 1110 | 1040 | – | 3339 | 3339 | – | 145 | 195 | 145 | 3″ | – | 98 | 140 | – | 63 | 63 | – | 161 | 203 | |
SS 636/28 | – | 40 | 40 | 30 | – | 4562 | 4492 | – | 1110 | 1040 | – | 3452 | 3452 | – | 145 | 195 | 145 | 3″ | – | 98 | 140 | – | 65 | 65 | – | 163 | 205 | |
SS 636/29 | – | 40 | 40 | 30 | – | 4675 | 4605 | – | 1110 | 1040 | – | 3565 | 3565 | – | 145 | 195 | 145 | 3″ | – | 98 | 140 | – | 67 | 67 | – | 165 | 207 |
насос |
мотор | м³/ч | 0 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 51 | |||
4″ л.с. | 6″ л.с. | 8″ л.с. |
kВт |
л/ сек | 0,00 | 6,67 | 7,50 | 8,33 | 9,17 | 10,00 | 10,83 | 11,67 | 12,50 | 13,33 | 14,17 | |
gpm | 0 | 106 | 119 | 132 | 145 | 159 | 172 | 185 | 198 | 211 | 225 | |||||
SS 636/01 | 1,5 | – | – | 1,1 |
(Hm) Общий
динамический
напор
(TDH)
|
11 | 10 | 9 | 9 | 8 | 8 | 8 | 7 | 6 | 6 | 5 |
SS 636/02 | 3 | – | – | 2,2 | 23 | 19 | 19 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | |
SS 636/03 | 5,5 | 5,5 | – | 4 | 34 | 29 | 28 | 26 | 25 | 24 | 23 | 21 | 19 | 18 | 16 | |
SS 636/04 | 5,5 | 5,5 | – | 4 | 46 | 39 | 37 | 35 | 34 | 32 | 30 | 28 | 26 | 24 | 21 | |
SS 636/05 | 7,5 | 7,5 | – | 5,5 | 57 | 49 | 46 | 44 | 42 | 40 | 38 | 35 | 32 | 30 | 26 | |
SS 636/06 | 10 | 10 | – | 7,5 | 68 | 58 | 56 | 53 | 51 | 48 | 45 | 42 | 39 | 36 | 32 | |
SS 636/07 | 10 | 10 | – | 7,5 | 80 | 68 | 65 | 61 | 59 | 56 | 53 | 49 | 45 | 41 | 37 | |
SS 636/08 | – | 12,5 | – | 9,2 | 91 | 78 | 74 | 70 | 68 | 64 | 60 | 56 | 52 | 47 | 42 | |
SS 636/09 | – | 15 | – | 11 | 103 | 87 | 84 | 79 | 76 | 71 | 68 | 63 | 58 | 53 | 48 | |
SS 636/10 | – | 15 | – | 11 | 114 | 97 | 93 | 88 | 84 | 79 | 75 | 70 | 65 | 59 | 53 | |
SS 636/11 | – | 17,5 | – | 13 | 126 | 107 | 102 | 97 | 93 | 87 | 83 | 77 | 71 | 65 | 58 | |
SS 636/12 | – | 17,5 | – | 13 | 137 | 116 | 112 | 105 | 101 | 95 | 90 | 84 | 78 | 71 | 63 | |
SS 636/13 | – | 20 | – | 15 | 148 | 126 | 121 | 114 | 110 | 103 | 98 | 91 | 84 | 77 | 69 | |
SS 636/14 | – | 20 | – | 15 | 160 | 136 | 130 | 123 | 118 | 111 | 105 | 99 | 91 | 83 | 74 | |
SS 636/15 | – | 25 | – | 18,5 | 171 | 146 | 139 | 132 | 127 | 119 | 113 | 106 | 97 | 89 | 79 | |
SS 636/16 | – | 25 | – | 18,5 | 183 | 155 | 149 | 140 | 135 | 127 | 120 | 113 | 104 | 95 | 85 | |
SS 636/17 | – | 25 | – | 18,5 | 194 | 165 | 158 | 149 | 144 | 135 | 128 | 120 | 110 | 101 | 90 | |
SS 636/18 | – | 25 | – | 18,5 | 205 | 175 | 167 | 158 | 152 | 143 | 135 | 127 | 117 | 107 | 95 | |
SS 636/19 | – | 30 | 30 | 22 | 217 | 184 | 177 | 167 | 161 | 151 | 143 | 134 | 123 | 113 | 100 | |
SS 636/20 | – | 30 | 30 | 22 | 228 | 194 | 186 | 176 | 169 | 159 | 150 | 141 | 130 | 119 | 106 | |
SS 636/21 | – | 30 | 30 | 22 | 240 | 204 | 195 | 184 | 177 | 167 | 158 | 148 | 136 | 124 | 111 | |
SS 636/22 | – | 35 | 35 | 25 | 251 | 214 | 205 | 193 | 186 | 175 | 165 | 155 | 143 | 130 | 116 | |
SS 636/23 | – | 35 | 35 | 25 | 262 | 223 | 214 | 202 | 194 | 183 | 173 | 162 | 149 | 136 | 122 | |
SS 636/24 | – | 35 | 35 | 25 | 274 | 233 | 223 | 211 | 203 | 191 | 180 | 169 | 156 | 142 | 127 | |
SS 636/25 | – | 35 | 35 | 25 | 285 | 243 | 232 | 219 | 211 | 199 | 188 | 176 | 162 | 148 | 132 | |
SS 636/26 | – | 40 | 40 | 30 | 297 | 252 | 242 | 228 | 220 | 206 | 195 | 183 | 169 | 154 | 137 | |
SS 636/27 | – | 40 | 40 | 30 | 308 | 262 | 251 | 237 | 228 | 214 | 203 | 190 | 175 | 160 | 143 | |
SS 636/28 | – | 40 | 40 | 30 | 320 | 272 | 260 | 246 | 237 | 222 | 210 | 197 | 182 | 166 | 148 | |
SS 636/29 | – | 40 | 40 | 30 | 331 | 282 | 270 | 255 | 245 | 230 | 218 | 204 | 188 | 172 | 153 |
НАСОСЫ, ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 642
Рабочий диапазон при 50 Гц: Q = 36 м3 / ч – 58 м3 / ч Стандартное выходное отверстие: 3 дюйма с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток Вращение: против часовой стрелки Соединение: согласно стандарту NEMA Диаметр вала: 22 мм Минимальный уровень жидкости (NPSH): 800 мм от дна всасывающей решетки Максимальный диаметр насоса (мокрый конец) – (включая защиту кабеля): 149 мм Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое количество твердого вещества = 50 г / м3 Размер твердого вещества: макс. 2 мм Стандарты строительства и безопасности: TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2013
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип насоса |
двигатель | Габариты ( мм ) | вес ( kг ) | |||||||||||||||||||||||||
6″-4″ | 6″-6″ | 6″-8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ |
ø
|
ø D |
двигатель |
насос | общий вес | ||||||||||||
4″ л.с. | 6″ л.с. | 8″ л.с. |
kВт |
L |
L |
L |
E |
E |
E |
B |
B |
B |
ø = C |
ø = C |
ø = C |
|||||||||||||
4″ | 6″ | 8″ | 6″-4″ | 6″-6″ | 6″-8″ | 6″-4″ | 6″-6″ | 6″-8″ | ||||||||||||||||||||
SS 642/01 | 2 | – | – | 1,5 | 817 | – | – | 432 | – | – | 385 | – | – | 93 | – | – | 145 | 3″ | 11 | – | – | 7 | – | – | 18 | – | – | |
SS 642/02 | 4 | – | – | 3 | 1079 | – | – | 581 | – | – | 498 | – | – | 93 | – | – | 145 | 3″ | 19 | – | – | 9 | – | – | 28 | – | – | |
SS 642/03 | 7,5 | 7,5 | – | 5,5 | 1351 | 1241 | – | 740 | 630 | – | 611 | 611 | – | 93 | 145 | – | 145 | 3″ | 25 | 46 | – | 11 | 12 | – | 36 | 58 | – | |
SS 642/04 | 10 | 10 | – | 7,5 | 1584 | 1374 | – | 860 | 650 | – | 724 | 724 | – | 93 | 145 | – | 145 | 3″ | 31 | 48 | – | 14 | 14 | – | 45 | 62 | – | |
SS 642/05 | 10 | 10 | – | 7,5 | 1697 | 1487 | – | 860 | 650 | – | 837 | 837 | – | 93 | 145 | – | 145 | 3″ | 31 | 48 | – | 16 | 16 | – | 47 | 64 | – | |
SS 642/06 | – | 12,5 | – | 9 | – | 1640 | – | – | 690 | – | – | 950 | – | – | 145 | – | 145 | 3″ | – | 50 | – | – | 18 | – | – | 68 | – | |
SS 642/07 | – | 15 | – | 11 | – | 1793 | – | – | 730 | – | – | 1063 | – | – | 145 | – | 145 | 3″ | – | 56 | – | – | 20 | – | – | 76 | – | |
SS 642/08 | – | 17,5 | – | 13 | – | 1956 | – | – | 780 | – | – | 1176 | – | – | 145 | – | 145 | 3″ | – | 60 | – | – | 22 | – | – | 82 | – | |
SS 642/09 | – | 20 | – | 15 | – | 2119 | – | – | 830 | – | – | 1289 | – | – | 145 | – | 145 | 3″ | – | 66 | – | – | 24 | – | – | 90 | – | |
SS 642/10 | – | 20 | – | 15 | – | 2232 | – | – | 830 | – | – | 1402 | – | – | 145 | – | 145 | 3″ | – | 66 | – | – | 26 | – | – | 92 | – | |
SS 642/11 | – | 25 | – | 18,5 | – | 2395 | – | – | 880 | – | – | 1515 | – | – | 145 | – | 145 | 3″ | – | 72 | – | – | 29 | – | – | 101 | – | |
SS 642/12 | – | 25 | – | 18,5 | – | 2508 | – | – | 880 | – | – | 1628 | – | – | 145 | – | 145 | 3″ | – | 72 | – | – | 31 | – | – | 103 | – | |
SS 642/13 | – | 30 | 30 | 22 | – | 2721 | 2700 | – | 980 | 930 | – | 1741 | 1770 | – | 145 | 195 | 145 | 3″ | – | 82 | 121 | – | 33 | 36 | – | 115 | 157 | |
SS 642/14 | – | 30 | 30 | 22 | – | 2834 | 2813 | – | 980 | 930 | – | 1854 | 1883 | – | 145 | 195 | 145 | 3″ | – | 82 | 121 | – | 35 | 38 | – | 117 | 159 | |
SS 642/15 | – | 30 | 30 | 22 | – | 2947 | 2926 | – | 980 | 930 | – | 1967 | 1996 | – | 145 | 195 | 145 | 3″ | – | 82 | 121 | – | 37 | 40 | – | 119 | 161 | |
SS 642/16 | – | 35 | 35 | 26 | – | 3110 | 3149 | – | 1030 | 1040 | – | 2080 | 2109 | – | 145 | 195 | 145 | 3″ | – | 88 | 140 | – | 39 | 42 | – | 127 | 182 | |
SS 642/17 | – | 35 | 35 | 26 | – | 3223 | 3262 | – | 1030 | 1040 | – | 2193 | 2222 | – | 145 | 195 | 145 | 3″ | – | 88 | 140 | – | 41 | 44 | – | 129 | 184 | |
SS 642/18 | – | 40 | 40 | 30 | – | 3416 | 3375 | – | 1110 | 1040 | – | 2306 | 2335 | – | 145 | 195 | 145 | 3″ | – | 98 | 140 | – | 43 | 46 | – | 141 | 186 | |
SS 642/19 | – | 40 | 40 | 30 | – | 3529 | 3488 | – | 1110 | 1040 | – | 2419 | 2448 | – | 145 | 195 | 145 | 3″ | – | 98 | 140 | – | 45 | 49 | – | 143 | 189 | |
SS 642/20 | – | 40 | 40 | 30 | – | 3658 | 3617 | – | 1110 | 1040 | – | 2548 | 2577 | – | 145 | 195 | 145 | 3″ | – | 98 | 140 | – | 48 | 51 | – | 146 | 191 | |
SS 642/21 | – | 50 | 50 | 37 | – | 3851 | 3760 | – | 1190 | 1070 | – | 2661 | 2690 | – | 145 | 195 | 145 | 3″ | – | 106 | 146 | – | 50 | 53 | – | 156 | 199 | |
SS 642/22 | – | 50 | 50 | 37 | – | 3964 | 3873 | – | 1190 | 1070 | – | 2774 | 2803 | – | 145 | 195 | 145 | 3″ | – | 106 | 146 | – | 53 | 56 | – | 159 | 202 | |
SS 642/23 | – | 50 | 50 | 37 | – | 4077 | 3986 | – | 1190 | 1070 | – | 2887 | 2916 | – | 145 | 195 | 145 | 3″ | – | 106 | 146 | – | 55 | 58 | – | 161 | 204 | |
SS 642/24 | – | 50 | 50 | 37 | – | 4190 | 4099 | – | 1190 | 1070 | – | 3000 | 3029 | – | 145 | 195 | 145 | 3″ | – | 106 | 146 | – | 57 | 60 | – | 163 | 206 | |
SS 642/25 | – | 50 | 50 | 37 | – | 4303 | 4212 | – | 1190 | 1070 | – | 3113 | 3142 | – | 145 | 195 | 145 | 3″ | – | 106 | 146 | – | 59 | 62 | – | 165 | 208 |
тип насоса |
двигатель | м³/ч | 0 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 58 | |||
4″ л.с. | 6″ л.с. | 8″ л.с. |
kВт |
л / сек | 0,00 | 10,00 | 10,56 | 11,11 | 11,67 | 12,22 | 12,78 | 13,33 | 13,89 | 14,44 | 15,00 | 15,56 | 16,11 | |
gpm | 0 | 159 | 167 | 176 | 185 | 194 | 203 | 211 | 220 | 229 | 238 | 247 | 255 | |||||
SS 642/01 | 2 | – | – | 1,5 |
(Hm) Общий
динамический
напор
(TDH)
|
13 | 10 | 10 | 9 | 9 | 9 | 9 | 8 | 8 | 8 | 7 | 7 | 6 |
SS 642/02 | 4 | – | – | 3 | 26 | 20 | 19 | 19 | 18 | 18 | 17 | 17 | 16 | 16 | 15 | 14 | 12 | |
SS 642/03 | 7,5 | 7,5 | – | 5,5 | 39 | 29 | 29 | 28 | 27 | 26 | 26 | 25 | 24 | 23 | 22 | 20 | 19 | |
SS 642/04 | 10 | 10 | – | 7,5 | 52 | 39 | 38 | 37 | 36 | 35 | 34 | 33 | 32 | 31 | 29 | 27 | 25 | |
SS 642/05 | 10 | 10 | – | 7,5 | 65 | 49 | 48 | 47 | 46 | 44 | 43 | 42 | 40 | 39 | 37 | 34 | 31 | |
SS 642/06 | – | 12,5 | – | 9 | 78 | 59 | 57 | 56 | 55 | 53 | 51 | 50 | 48 | 47 | 44 | 41 | 37 | |
SS 642/07 | – | 15 | – | 11 | 91 | 69 | 67 | 65 | 64 | 62 | 60 | 58 | 56 | 55 | 51 | 48 | 43 | |
SS 642/08 | – | 17,5 | – | 13 | 104 | 78 | 76 | 74 | 73 | 70 | 68 | 66 | 64 | 62 | 58 | 54 | 50 | |
SS 642/09 | – | 20 | – | 15 | 117 | 88 | 86 | 84 | 82 | 79 | 77 | 75 | 72 | 70 | 66 | 61 | 56 | |
SS 642/10 | – | 20 | – | 15 | 130 | 98 | 95 | 93 | 91 | 88 | 85 | 83 | 80 | 78 | 73 | 68 | 62 | |
SS 642/11 | – | 25 | – | 18,5 | 143 | 108 | 105 | 102 | 100 | 97 | 94 | 91 | 88 | 86 | 80 | 75 | 68 | |
SS 642/12 | – | 25 | – | 18,5 | 156 | 118 | 114 | 112 | 109 | 106 | 102 | 100 | 96 | 94 | 88 | 82 | 74 | |
SS 642/13 | – | 30 | 30 | 22 | 169 | 127 | 124 | 121 | 118 | 114 | 111 | 108 | 104 | 101 | 95 | 88 | 81 | |
SS 642/14 | – | 30 | 30 | 22 | 182 | 137 | 133 | 130 | 127 | 123 | 119 | 116 | 112 | 109 | 102 | 95 | 87 | |
SS 642/15 | – | 30 | 30 | 22 | 195 | 147 | 143 | 140 | 137 | 132 | 128 | 125 | 120 | 117 | 110 | 102 | 93 | |
SS 642/16 | – | 35 | 35 | 26 | 208 | 157 | 152 | 149 | 146 | 141 | 136 | 133 | 128 | 125 | 117 | 109 | 99 | |
SS 642/17 | – | 35 | 35 | 26 | 221 | 167 | 162 | 158 | 155 | 150 | 145 | 141 | 136 | 133 | 124 | 116 | 105 | |
SS 642/18 | – | 40 | 40 | 30 | 234 | 176 | 171 | 167 | 164 | 158 | 153 | 149 | 144 | 140 | 131 | 122 | 112 | |
SS 642/19 | – | 40 | 40 | 30 | 247 | 186 | 181 | 177 | 173 | 167 | 162 | 158 | 152 | 148 | 139 | 129 | 118 | |
SS 642/20 | – | 40 | 40 | 30 | 260 | 196 | 190 | 186 | 182 | 176 | 170 | 166 | 160 | 156 | 146 | 136 | 124 | |
SS 642/21 | – | 50 | 50 | 37 | 273 | 206 | 200 | 195 | 191 | 185 | 179 | 174 | 168 | 164 | 153 | 143 | 130 | |
SS 642/22 | – | 50 | 50 | 37 | 286 | 216 | 209 | 205 | 200 | 194 | 187 | 183 | 176 | 172 | 161 | 150 | 136 | |
SS 642/23 | – | 50 | 50 | 37 | 299 | 225 | 219 | 214 | 209 | 202 | 196 | 191 | 184 | 179 | 168 | 156 | 143 | |
SS 642/24 | – | 50 | 50 | 37 | 312 | 235 | 228 | 223 | 218 | 211 | 204 | 199 | 192 | 187 | 175 | 163 | 149 | |
SS 642/25 | – | 50 | 50 | 37 | 325 | 245 | 238 | 233 | 228 | 220 | 213 | 208 | 200 | 195 | 183 | 170 | 155 |
НАСОСЫ, ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 660
Рабочий диапазон при 50 Гц: Q = 30 м3 / ч - 78 м3 / ч
Стандартное выходное отверстие: 4 дюйма с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: согласно стандарту NEMA Диаметр вала: 22 мм
Минимальный уровень жидкости (NPSH): 800 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 149 мм
Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3
Твердый размер: Макс 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2013
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип насоса |
Двигатель | Габариты (мм ) | Вес ( kг ) | |||||||||||||||||||||||||
6″-4″ | 6″-6″ | 6″-8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ |
ø |
ø D |
двигатель
|
насос | общий вес | ||||||||||||
4″ л.с. | 6″ л.с. | 8″ л.с. |
kВт |
L |
L |
L |
E |
E |
E |
B |
B |
B |
ø = C |
ø = C |
ø = C |
|||||||||||||
4″ | 6″ | 8″ | 6″-4″ | 6″-6″ | 6″-8″ | 6″-4″ | 6″-6″ | 6″-8″ | ||||||||||||||||||||
SS 660/01 | 2 | – | – | 1,5 | 817 | – | – | 432 | – | – | 385 | – | – | 93 | – | – | 149 | 4″ | 11 | – | – | 7 | – | – | 18 | – | – | |
SS 660/02 | 4 | – | – | 3 | 1079 | – | – | 581 | – | – | 498 | – | – | 93 | – | – | 149 | 4″ | 19 | – | – | 9 | – | – | 28 | – | – | |
SS 660/03 | 7,5 | 7,5 | – | 5,5 | 1351 | 1241 | – | 740 | 630 | – | 611 | 611 | – | 93 | 145 | – | 149 | 4″ | 25 | 46 | – | 12 | 12 | – | 37 | 58 | – | |
SS 660/04 | 10 | 10 | – | 7,5 | 1584 | 1374 | – | 860 | 650 | – | 724 | 724 | – | 93 | 145 | – | 149 | 4″ | 31 | 48 | – | 14 | 14 | – | 45 | 62 | – | |
SS 660/05 | 10 | 10 | – | 7,5 | 1697 | 1487 | – | 860 | 650 | – | 837 | 837 | – | 93 | 145 | – | 149 | 4″ | 31 | 48 | – | 16 | 16 | – | 47 | 64 | – | |
SS 660/06 | – | 12,5 | – | 9 | – | 1640 | – | – | 690 | – | – | 950 | – | – | 145 | – | 149 | 4″ | – | 50 | – | – | 18 | – | – | 68 | – | |
SS 660/07 | – | 15 | – | 11 | – | 1793 | – | – | 730 | – | – | 1063 | – | – | 145 | – | 149 | 4″ | – | 56 | – | – | 20 | – | – | 76 | – | |
SS 660/08 | – | 15 | – | 11 | – | 1906 | – | – | 730 | – | – | 1176 | – | – | 145 | – | 149 | 4″ | – | 56 | – | – | 22 | – | – | 78 | – | |
SS 660/09 | – | 17,5 | – | 13 | – | 2069 | – | – | 780 | – | – | 1289 | – | – | 145 | – | 149 | 4″ | – | 60 | – | – | 24 | – | – | 84 | – | |
SS 660/10 | – | 20 | – | 15 | – | 2232 | – | – | 830 | – | – | 1402 | – | – | 145 | – | 149 | 4″ | – | 66 | – | – | 26 | – | – | 92 | – | |
SS 660/11 | – | 25 | – | 18,5 | – | 2395 | – | – | 880 | – | – | 1515 | – | – | 145 | – | 149 | 4″ | – | 72 | – | – | 28 | – | – | 100 | – | |
SS 660/12 | – | 25 | – | 18,5 | – | 2508 | – | – | 880 | – | – | 1628 | – | – | 145 | – | 149 | 4″ | – | 72 | – | – | 30 | – | – | 102 | – | |
SS 660/13 | – | 25 | – | 18,5 | – | 2621 | – | – | 880 | – | – | 1741 | – | – | 145 | – | 149 | 4″ | – | 72 | – | – | 32 | – | – | 104 | – | |
SS 660/14 | – | 30 | 30 | 22 | – | 2834 | 2813 | – | 980 | 930 | – | 1854 | 1883 | – | 145 | 195 | 149 | 4″ | – | 82 | 121 | – | 34 | 37 | – | 116 | 158 | |
SS 660/15 | – | 30 | 30 | 22 | – | 2947 | 2926 | – | 980 | 930 | – | 1967 | 1996 | – | 145 | 195 | 149 | 4″ | – | 82 | 121 | – | 36 | 39 | – | 118 | 160 | |
SS 660/16 | – | 35 | 35 | 26 | – | 3110 | 3149 | – | 1030 | 1040 | – | 2080 | 2109 | – | 145 | 195 | 149 | 4″ | – | 88 | 140 | – | 38 | 41 | – | 126 | 181 | |
SS 660/17 | – | 35 | 35 | 26 | – | 3223 | 3262 | – | 1030 | 1040 | – | 2193 | 2222 | – | 145 | 195 | 149 | 4″ | – | 88 | 140 | – | 40 | 43 | – | 128 | 183 | |
SS 660/18 | – | 35 | 35 | 26 | – | 3336 | 3375 | – | 1030 | 1040 | – | 2306 | 2335 | – | 145 | 195 | 149 | 4″ | – | 88 | 140 | – | 42 | 45 | – | 130 | 185 | |
SS 660/19 | – | 40 | 40 | 30 | – | 3529 | 3488 | – | 1110 | 1040 | – | 2419 | 2448 | – | 145 | 195 | 149 | 4″ | – | 98 | 140 | – | 44 | 47 | – | 142 | 187 | |
SS 660/20 | – | 40 | 40 | 30 | – | 3658 | 3617 | – | 1110 | 1040 | – | 2548 | 2577 | – | 145 | 195 | 149 | 4″ | – | 98 | 140 | – | 47 | 50 | – | 145 | 190 | |
SS 660/21 | – | 40 | 40 | 30 | – | 3771 | 3730 | – | 1110 | 1040 | – | 2661 | 2690 | – | 145 | 195 | 149 | 4″ | – | 98 | 140 | – | 49 | 52 | – | 147 | 192 | |
SS 660/22 | – | 50 | 50 | 37 | – | 3964 | 3873 | – | 1190 | 1070 | – | 2774 | 2803 | – | 145 | 195 | 149 | 4″ | – | 106 | 146 | – | 51 | 54 | – | 157 | 200 | |
SS 660/23 | – | 50 | 50 | 37 | – | 4077 | 3986 | – | 1190 | 1070 | – | 2887 | 2916 | – | 145 | 195 | 149 | 4″ | – | 106 | 146 | – | 53 | 56 | – | 159 | 202 | |
SS 660/24 | – | 50 | 50 | 37 | – | 4190 | 4099 | – | 1190 | 1070 | – | 3000 | 3029 | – | 145 | 195 | 149 | 4″ | – | 106 | 146 | – | 55 | 58 | – | 161 | 204 | |
SS 660/25 | – | 50 | 50 | 37 | – | 4303 | 4212 | – | 1190 | 1070 | – | 3113 | 3142 | – | 145 | 195 | 149 | 4″ | – | 106 | 146 | – | 57 | 60 | – | 163 | 206 |
тип насоса |
двигатель | м³/ч | 0 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | |||
4″ л.с. | 6″ л.с. | 8″ л.с. | kВт | л/ сек | 0,00 | 8,33 | 10,00 | 11,67 | 13,33 | 15,00 | 16,67 | 18,33 | 20,00 | 21,67 | |
gpm | 0 | 132 | 159 | 185 | 211 | 238 | 264 | 291 | 317 | 343 | |||||
SS 660/01 | 2 | – | – | 1,5 |
(Hm) Общий
динамический
напор
(TDH)
|
11 | 10 | 9 | 9 | 8 | 8 | 7 | 6 | 5 | 4 |
SS 660/02 | 4 | – | – | 3 | 22 | 20 | 19 | 18 | 17 | 15 | 13 | 11 | 9 | 7 | |
SS 660/03 | 7,5 | 7,5 | – | 5,5 | 33 | 30 | 28 | 27 | 25 | 23 | 20 | 17 | 14 | 11 | |
SS 660/04 | 10 | 10 | – | 7,5 | 44 | 40 | 37 | 36 | 33 | 30 | 27 | 23 | 19 | 14 | |
SS 660/05 | 10 | 10 | – | 7,5 | 55 | 51 | 47 | 43 | 40 | 36 | 32 | 28 | 23 | 17 | |
SS 660/06 | – | 12,5 | – | 9 | 65 | 61 | 56 | 50 | 47 | 43 | 38 | 32 | 27 | 20 | |
SS 660/07 | – | 15 | – | 11 | 76 | 71 | 65 | 58 | 54 | 49 | 43 | 37 | 31 | 23 | |
SS 660/08 | – | 15 | – | 11 | 87 | 81 | 74 | 65 | 61 | 55 | 49 | 42 | 35 | 26 | |
SS 660/09 | – | 17,5 | – | 13 | 98 | 91 | 84 | 73 | 68 | 61 | 54 | 47 | 39 | 29 | |
SS 660/10 | – | 20 | – | 15 | 109 | 101 | 93 | 83 | 77 | 69 | 61 | 53 | 44 | 33 | |
SS 660/11 | – | 25 | – | 18,5 | 120 | 111 | 102 | 93 | 86 | 77 | 68 | 59 | 49 | 37 | |
SS 660/12 | – | 25 | – | 18,5 | 131 | 121 | 112 | 103 | 95 | 85 | 75 | 65 | 54 | 41 | |
SS 660/13 | – | 25 | – | 18,5 | 142 | 131 | 121 | 113 | 104 | 93 | 82 | 71 | 59 | 45 | |
SS 660/14 | – | 30 | 30 | 22 | 153 | 141 | 130 | 123 | 113 | 101 | 89 | 77 | 64 | 50 | |
SS 660/15 | – | 30 | 30 | 22 | 164 | 152 | 140 | 133 | 122 | 109 | 100 | 83 | 69 | 54 | |
SS 660/16 | – | 35 | 35 | 26 | 174 | 162 | 149 | 141 | 130 | 117 | 103 | 89 | 74 | 57 | |
SS 660/17 | – | 35 | 35 | 26 | 185 | 172 | 158 | 150 | 138 | 125 | 110 | 95 | 79 | 61 | |
SS 660/18 | – | 35 | 35 | 26 | 196 | 182 | 167 | 159 | 146 | 132 | 117 | 100 | 84 | 65 | |
SS 660/19 | – | 40 | 40 | 30 | 207 | 192 | 177 | 167 | 155 | 140 | 124 | 106 | 89 | 69 | |
SS 660/20 | – | 40 | 40 | 30 | 218 | 202 | 186 | 176 | 163 | 147 | 131 | 112 | 94 | 73 | |
SS 660/21 | – | 40 | 40 | 30 | 229 | 212 | 195 | 185 | 171 | 155 | 137 | 118 | 99 | 77 | |
SS 660/22 | – | 50 | 50 | 37 | 240 | 222 | 205 | 193 | 179 | 163 | 144 | 124 | 104 | 81 | |
SS 660/23 | – | 50 | 50 | 37 | 251 | 232 | 214 | 202 | 187 | 170 | 151 | 130 | 109 | 84 | |
SS 660/24 | – | 50 | 50 | 37 | 262 | 242 | 223 | 211 | 196 | 178 | 158 | 136 | 114 | 88 | |
SS 660/25 | – | 50 | 50 | 37 | 273 | 253 | 233 | 219 | 204 | 185 | 165 | 142 | 119 | 92 |
НАСОСЫ, ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 675СЫ, ИЗГОТОВЛЕННЫЕ
НАСОСЫ, ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 675
Рабочий диапазон при 50 Гц: Q = 42 м3 / ч - 96 м3 / ч
Стандартное выходное отверстие: 4 дюйма с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: согласно стандарту NEMA Диаметр вала: 22 мм
Минимальный уровень жидкости (NPSH): 800 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 149 мм
Наполняемая жидкость: Химически и механически не агрессивна.
Максимально допустимое количество твердого вещества = 50 г / м3 Размер твердого вещества: макс. 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
насос |
двигатель | габариты ( мм) | вес ( kг ) | |||||||||||||||||||||||||
6″-4″ | 6″-6″ | 6″-8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ |
ø PUMP |
ø D |
двигатель |
насос | общий вес | ||||||||||||
4″ л.с. | 6″ л.с. | 8″ л.с. |
kВт |
L |
L |
L |
E |
E |
E |
B |
B |
B |
ø = C |
ø = C |
ø = C |
|||||||||||||
4″ | 6″ | 8″ | 6″-4″ | 6″-6″ | 6″-8″ | 6″-4″ | 6″-6″ | 6″-8″ | ||||||||||||||||||||
SS 675/01 | 4 | – | – | 3 | 1020 | – | – | 581 | – | – | 439 | – | – | 93 | – | – | 149 | 4″ | 19 | – | – | 11 | – | – | 30 | – | – | |
SS 675/02 | 7,5 | 7,5 | – | 5,5 | 1320 | 1210 | – | 740 | 630 | – | 580 | 580 | – | 93 | – | – | 149 | 4″ | 25 | 46 | – | 14 | 14 | – | 39 | 60 | – | |
SS 675/03 | 10 | 10 | – | 7,5 | 731 | 1371 | – | 10 | 650 | – | 721 | 721 | – | 93 | 145 | – | 149 | 4″ | 31 | 48 | – | 17 | 17 | – | 48 | 65 | – | |
SS 675/04 | – | 15 | – | 11 | – | 1592 | – | – | 730 | – | – | 862 | – | 93 | 145 | – | 149 | 4″ | – | 56 | – | – | 20 | – | – | 76 | – | |
SS 675/05 | – | 17,5 | – | 13 | – | 1783 | – | – | 780 | – | – | 1003 | – | 93 | 145 | – | 149 | 4″ | – | 60 | – | – | 23 | – | – | 83 | – | |
SS 675/06 | – | 20 | – | 15 | – | 1974 | – | – | 830 | – | – | 1144 | – | – | 145 | – | 149 | 4″ | – | 66 | – | – | 26 | – | – | 92 | – | |
SS 675/07 | – | 25 | – | 18,5 | – | 2165 | – | – | 880 | – | – | 1285 | – | – | 145 | – | 149 | 4″ | – | 72 | – | – | 29 | – | – | 101 | – | |
SS 675/08 | – | 25 | – | 18,5 | – | 2306 | – | – | 880 | – | – | 1426 | – | – | 145 | – | 149 | 4″ | – | 72 | – | – | 32 | – | – | 104 | – | |
SS 675/09 | – | 30 | 30 | 22 | – | 2547 | 2526 | – | 980 | 930 | – | 1567 | 1596 | – | 145 | – | 149 | 4″ | – | 82 | 121 | – | 35 | 38 | – | 117 | 159 | |
SS 675/10 | – | 35 | 35 | 25 | – | 2738 | 2777 | – | 1030 | 1040 | – | 1708 | 1737 | – | 145 | – | 149 | 4″ | – | 88 | 140 | – | 38 | 41 | – | 126 | 181 | |
SS 675/11 | – | 40 | 40 | 30 | – | 2959 | 2918 | – | 1110 | 1040 | – | 1849 | 1878 | – | 145 | – | 149 | 4″ | – | 98 | 140 | – | 41 | 44 | – | 139 | 184 | |
SS 675/12 | – | 40 | 40 | 30 | – | 3100 | 3059 | – | 1110 | 1040 | – | 1990 | 2019 | – | 145 | – | 149 | 4″ | – | 98 | 140 | – | 44 | 47 | – | 142 | 187 | |
SS 675/13 | – | 50 | 50 | 37 | – | 3321 | 3230 | – | 1190 | 1070 | – | 2131 | 2160 | – | 145 | – | 149 | 4″ | – | 106 | 146 | – | 47 | 50 | – | 153 | 196 | |
SS 675/14 | – | 50 | 50 | 37 | – | 3462 | 3371 | – | 1190 | 1070 | – | 2272 | 2301 | – | 145 | 195 | 149 | 4″ | – | 106 | 146 | – | 50 | 53 | – | 156 | 199 | |
SS 675/15 | – | 50 | 50 | 37 | – | 3603 | 3512 | – | 1190 | 1070 | – | 2413 | 2442 | – | 145 | 195 | 149 | 4″ | – | 106 | 146 | – | 54 | 57 | – | 160 | 203 | |
SS 675/16 | – | 60 | 60 | 45 | – | 3824 | 3713 | – | 1270 | 1130 | – | 2554 | 2583 | – | 145 | 195 | 149 | 4″ | – | 116 | 158 | – | 57 | 60 | – | 173 | 218 | |
SS 675/17 | – | 60 | 60 | 45 | – | 3965 | 3854 | – | 1270 | 1130 | – | 2695 | 2724 | – | 145 | 195 | 149 | 4″ | – | 116 | 158 | – | 60 | 63 | – | 176 | 221 | |
SS 675/18 | – | 60 | 60 | 45 | – | 4106 | 3995 | – | 1270 | 1130 | – | 2836 | 2865 | – | 145 | 195 | 149 | 4″ | – | 116 | 158 | – | 63 | 66 | – | 179 | 224 |
тип насоса |
двигатель | м³/ч | 0 | 42 | 54 | 64 | 70 | 75 | 80 | 84 | 90 | 96 | |||
4″ л.с. | 6″ л.с. | 8″ л.с. |
kВт |
л/ сек | 0,00 | 11,67 | 15,00 | 17,78 | 19,44 | 20,83 | 22,22 | 23,33 | 25,00 | 26,67 | |
gpm | 0 | 185 | 238 | 282 | 308 | 330 | 352 | 370 | 396 | 423 | |||||
SS 675/01 | 4 | – | – | 3 |
(Hm) Общий
динамический
напор
(TDH)
|
16 | 11 | 11 | 10 | 9 | 8 | 7 | 7 | 6 | 4 |
SS 675/02 | 7,5 | 7,5 | – | 5,5 | 32 | 23 | 21 | 20 | 19 | 17 | 15 | 13 | 11 | 9 | |
SS 675/03 | 10 | 10 | – | 7,5 | 49 | 34 | 32 | 30 | 28 | 25 | 22 | 20 | 17 | 13 | |
SS 675/04 | – | 15 | – | 11 | 65 | 45 | 43 | 40 | 37 | 33 | 30 | 27 | 22 | 17 | |
SS 675/05 | – | 17,5 | – | 13 | 81 | 56 | 53 | 49 | 47 | 41 | 37 | 34 | 28 | 21 | |
SS 675/06 | – | 20 | – | 15 | 97 | 68 | 64 | 59 | 56 | 50 | 45 | 40 | 33 | 26 | |
SS 675/07 | – | 25 | – | 18,5 | 113 | 79 | 74 | 69 | 65 | 58 | 52 | 47 | 39 | 30 | |
SS 675/08 | – | 25 | – | 18,5 | 130 | 90 | 85 | 79 | 74 | 66 | 60 | 54 | 45 | 34 | |
SS 675/09 | – | 30 | 30 | 22 | 146 | 102 | 96 | 89 | 84 | 75 | 67 | 60 | 50 | 39 | |
SS 675/10 | – | 35 | 35 | 25 | 162 | 113 | 106 | 99 | 93 | 83 | 74 | 67 | 56 | 43 | |
SS 675/11 | – | 40 | 40 | 30 | 178 | 124 | 117 | 109 | 102 | 91 | 82 | 74 | 61 | 47 | |
SS 675/12 | – | 40 | 40 | 30 | 194 | 135 | 128 | 119 | 112 | 99 | 89 | 81 | 67 | 51 | |
SS 675/13 | – | 50 | 50 | 37 | 210 | 147 | 138 | 128 | 121 | 108 | 97 | 87 | 72 | 56 | |
SS 675/14 | – | 50 | 50 | 37 | 227 | 158 | 149 | 138 | 130 | 116 | 104 | 94 | 78 | 60 | |
SS 675/15 | – | 50 | 50 | 37 | 243 | 169 | 160 | 148 | 140 | 124 | 112 | 101 | 84 | 64 | |
SS 675/16 | – | 60 | 60 | 45 | 259 | 180 | 170 | 158 | 149 | 133 | 119 | 107 | 89 | 69 | |
SS 675/17 | – | 60 | 60 | 45 | 275 | 192 | 181 | 168 | 158 | 141 | 127 | 114 | 95 | 73 | |
SS 675/18 | – | 60 | 60 | 45 | 291 | 203 | 191 | 178 | 167 | 149 | 134 | 121 | 100 | 77 |
ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 690
Рабочий диапазон при 50 Гц: Q = 75 м3 / ч - 120 м3 / ч
Стандартное выходное отверстие: 5 дюймов с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: согласно стандарту NEMA Диаметр вала: 25 мм
Минимальный уровень жидкости (NPSH): 800 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 149 мм
Наполняемая жидкость: химически и механически не агрессивна.
Максимально допустимое количество твердого вещества = 50 г / м3 Размер твердого вещества: макс. 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата
01/2014
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
насос | двигатель | Габариты ( мм ) | Вес ( kг) | |||||||||||||||||||||||||
6″-4″ | 6″-6″ | 6″-8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ | 4″ | 6″ | 8″ | ø насос | ø D | двигатель | насос | общий вес | ||||||||||||
4″ л.с. | 6″ л.с. | 8″ л.с. | kВт | L | L | L | E | E | E | B | B | B | ø = C | ø = C | ø = C | |||||||||||||
4″ | 6″ | 8″ | 6″-4″ | 6″-6″ | 6″-8″ | 6″-4″ | 6″-6″ | 6″-8″ | ||||||||||||||||||||
SS 690/01 | 5,5 | 5,5 | – | 4 | 1060 | 1069 | – | 621 | 630 | – | 439 | 439 | – | 93 | 145 | – | 149 | 4″ | 21 | 46 | – | 11 | 11 | – | 32 | 57 | – | |
SS 690/02 | 10 | 10 | – | 7,5 | 1440 | 1230 | – | 860 | 650 | – | 580 | 580 | – | 93 | 145 | – | 149 | 4″ | 31 | 48 | – | 14 | 14 | – | 45 | 62 | – | |
SS 690/03 | – | 15 | – | 11 | – | 1451 | – | – | 730 | – | – | 721 | – | – | 145 | – | 149 | 4″ | – | 56 | – | – | 17 | – | – | 73 | – | |
SS 690/04 | – | 20 | – | 15 | – | 1692 | – | – | 830 | – | – | 862 | – | – | 145 | – | 149 | 4″ | – | 66 | – | – | 20 | – | – | 86 | – | |
SS 690/05 | – | 25 | – | 18,5 | – | 1883 | – | – | 880 | – | – | 1003 | – | – | 145 | – | 149 | 4″ | – | 72 | – | – | 23 | – | – | 95 | – | |
SS 690/06 | – | 30 | 30 | 22 | – | 2124 | 2103 | – | 980 | 930 | – | 1144 | 1173 | – | 145 | 195 | 149 | 4″ | – | 82 | 121 | – | 26 | 29 | – | 108 | 150 | |
SS 690/07 | – | 35 | 35 | 26 | – | 2315 | 2354 | – | 1030 | 1040 | – | 1285 | 1314 | – | 145 | 195 | 149 | 4″ | – | 88 | 140 | – | 29 | 32 | – | 117 | 172 | |
SS 690/08 | – | 40 | 40 | 30 | – | 2536 | 2495 | – | 1110 | 1040 | – | 1426 | 1455 | – | 145 | 195 | 149 | 4″ | – | 98 | 140 | – | 32 | 35 | – | 130 | 175 | |
SS 690/09 | – | 50 | 50 | 37 | – | 2757 | 2666 | – | 1190 | 1070 | – | 1567 | 1596 | – | 145 | 195 | 149 | 4″ | – | 106 | 146 | – | 35 | 38 | – | 141 | 184 | |
SS 690/10 | – | 50 | 50 | 37 | – | 2898 | 2807 | – | 1190 | 1070 | – | 1708 | 1737 | – | 145 | 195 | 149 | 4″ | – | 106 | 146 | – | 38 | 41 | – | 144 | 187 | |
SS 690/11 | – | 60 | 60 | 45 | – | 3119 | 3008 | – | 1270 | 1130 | – | 1849 | 1878 | – | 145 | 195 | 149 | 4″ | – | 116 | 158 | – | 41 | 44 | – | 157 | 202 | |
SS 690/12 | – | 60 | 60 | 45 | – | 3260 | 3149 | – | 1270 | 1130 | – | 1990 | 2019 | – | 145 | 195 | 149 | 4″ | – | 116 | 158 | – | 44 | 47 | – | 160 | 205 |
насос | мотор | м³/ч | 0 | 75 | 84 | 90 | 96 | 100 | 105 | 110 | 115 | 120 | |||
4″ л.с. | 6″ л.с. | 8″ л.с. | kВт | л / сек | 0,00 | 20,83 | 23,33 | 25,00 | 26,67 | 27,78 | 29,17 | 30,56 | 31,94 | 33,33 | |
gpm | 0 | 330 | 370 | 396 | 423 | 440 | 462 | 484 | 506 | 528 | |||||
SS 690/01 | 5,5 | 5,5 | – | 4 |
(Hm) Общий
динамический
напор
(TDH)
|
15 | 11 | 11 | 10 | 9 | 9 | 8 | 8 | 7 | 6 |
SS 690/02 | 10 | 10 | – | 7,5 | 31 | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 14 | 13 | |
SS 690/03 | – | 15 | – | 11 | 46 | 33 | 32 | 30 | 28 | 27 | 25 | 23 | 21 | 19 | |
SS 690/04 | – | 20 | – | 15 | 62 | 44 | 42 | 40 | 38 | 36 | 33 | 31 | 28 | 25 | |
SS 690/05 | – | 25 | – | 18,5 | 77 | 55 | 53 | 50 | 47 | 45 | 42 | 39 | 35 | 31 | |
SS 690/06 | – | 30 | 30 | 22 | 93 | 66 | 63 | 60 | 57 | 54 | 50 | 47 | 42 | 38 | |
SS 690/07 | – | 35 | 35 | 26 | 108 | 77 | 74 | 70 | 66 | 63 | 59 | 55 | 50 | 44 | |
SS 690/08 | – | 40 | 40 | 30 | 124 | 88 | 84 | 80 | 76 | 72 | 67 | 62 | 57 | 50 | |
SS 690/09 | – | 50 | 50 | 37 | 139 | 98 | 95 | 90 | 85 | 81 | 75 | 70 | 64 | 56 | |
SS 690/10 | – | 50 | 50 | 37 | 155 | 109 | 105 | 100 | 95 | 90 | 84 | 78 | 71 | 63 | |
SS 690/11 | – | 60 | 60 | 45 | 170 | 120 | 116 | 110 | 104 | 99 | 92 | 86 | 78 | 69 | |
SS 690/12 | – | 60 | 60 | 45 | 186 | 131 | 126 | 120 | 113 | 108 | 100 | 94 | 85 | 75 |
7″ ПОГРУЖНЫЕ ДВИГАТЕЛЯ 50 Гц
тип двигателя |
л.с. |
kВт |
Сечение кабеля(мм2) |
длина кабеля (м) |
|
380 V 50 Hz / 400 V 50 Hz / 415 V 50 Hz
380 V 60 Hz / 460 V 60 Hz |
|||||
прямое включение | звезда-треугольник | ||||
7 K 30 HP | 30 | 22 | 3 x 4 | 2 x (3 x 2,5) | 4 |
7 K 40 HP | 40 | 30 | 3 x 10 | 2 x (3 x 6) | 4 |
7 K 50 HP | 50 | 37 | 3 x 10 | 2 x (3 x 6) | 4 |
7 K 60 HP | 60 | 45 | 3 x 10 | 2 x (3 x 6) | 4 |
7 K 70 HP | 70 | 52 | 3 x 16 | 2 x (3 x 6) | 4 |
7 K 75 HP | 75 | 55 | 3 x 16 | 2 x (3 x 6) | 4 |
7 K 80 HP | 80 | 59 | 3 x 16 | 2 x (3 x 10) | 4 |
7 K 90 HP | 90 | 66 | 3 x 25 | 2 x (3 x 10) | 4 |
1.7-дюймовый двигатель диаметром 165 мм, подходит для скважин с внутренним диаметром 180 мм и больше.
2. В сочетании с 7-дюймовым насосом он может сделать ненужным восстановление скважины в 8-дюймовых наклонных скважинах.
3. При использовании в 8-дюймовом колодце он обеспечивает больший объем потока для насосов большой мощности по сравнению с 8-дюймовыми двигателями.
В стандартной комплектации имеются специальные провода, устойчивые к горячей воде.
4. Поскольку возможно соединение с 6-дюймовыми насосами, это дает преимущества для мощностей, где механическое сопротивление критично.
Возможность перемотки статора снижает затраты на ремонт и техническое обслуживание
5.Мощность от 30 до 90 л.с.
Конец вала и фланец 6 дюймов NEMA
С водной смазкой
Opeartes в вертикальном положении
Допуск напряжения ± 10%
6. Макс. температура воды 50 ° C
7. Применимо для помещений с горячей водой.
Скорость 2900/3600 об / мин
Пусков в час 10
8. Мин. охлаждающий поток 0,5 м / с
Свинец из ПВХ
Углеродно-керамическое механическое уплотнение (IP68)
S-D пуск для всего диапазона
Обмотки для 380 В - 400 В - 415 В при 50 Гц и 380 В - 460 В при 60 Гц
9. Заполнен смесью воды и гликоля (температура ниже -15 ° C)
Не требующие обслуживания радиальные и осевые (Kingsburry) подшипники с водяной смазкой
10. Уравновешивание давления между внутренней и внешней стороной с помощью резиновой диафрагмы и давления.
11. Длина кабеля
12. Датчик температуры PT 100
13. Механическое уплотнение SiC (IP68)
14. Обмотки на 220 В - 220/380 В при 50 Гц и 220 В - 220/380 В при 60 Гц
15. Запуск DOL или двойное напряжение
16. Резиновый грифель
ТАБЛИЦА ХАРАКТЕРИСТИК
Двигатель |
Мощность |
Частота |
Напряжение |
ТОК
(A) |
Эффективность
(%) |
коэффициент мощности двигателя
( Cos Φ) |
Скорость вращения |
||||||||
(л.с.) | (кВт) | (Гц) | (В) | 100% | 115% | 50% | 75% | 100% | 115% | 50% | 75% | 100% | 115% | (об/мин) | |
7 K 30 HP |
30 |
22 |
50 |
380 | 49,0 | – | 76,4 | 79,6 | 80,2 | – | 0,75 | 0,83 | 0,86 | – | 2900 |
400 | 48,3 | – | 74,4 | 78,8 | 79,5 | – | 0,70 | 0,79 | 0,84 | – | 2907 | ||||
415 | 48,4 | – | 73,7 | 77,8 | 79,6 | – | 0,65 | 0,76 | 0,81 | – | 2917 | ||||
60 |
380 | 49,0 | 56,3 | 70,1 | 74,0 | 76,9 | 73,0 | 0,84 | 0,88 | 0,89 | 0,89 | 3475 | |||
460 | 43,4 | 48,8 | 68,5 | 75,1 | 77,6 | 74,6 | 0,72 | 0,79 | 0,84 | 0,85 | 3517 | ||||
7 K 40 HP |
40 |
30 |
50 |
380 | 63,7 | – | 80,6 | 82,3 | 82,3 | – | 0,75 | 0,82 | 0,86 | – | 2903 |
400 | 62,5 | – | 78,2 | 81,4 | 82,2 | – | 0,69 | 0,79 | 0,84 | – | 2909 | ||||
415 | 62,5 | – | 76,6 | 81,0 | 82,0 | – | 0,64 | 0,75 | 0,81 | – | 2911 | ||||
60 |
380 | 64,5 | 73,0 | 73,5 | 77,6 | 78,2 | 75,9 | 0,84 | 0,88 | 0,89 | 0,89 | 3459 | |||
460 | 56,0 | 62,4 | 73,3 | 77,8 | 80,6 | 76,1 | 0,70 | 0,79 | 0,83 | 0,85 | 3511 | ||||
7 K 50 HP |
50 |
37 |
50 |
380 | 78,2 | – | 81,3 | 83,0 | 82,9 | – | 0,77 | 0,84 | 0,87 | – | 2881 |
400 | 76,7 | – | 79,2 | 81,8 | 82,6 | – | 0,71 | 0,81 | 0,85 | – | 2887 | ||||
415 | 75,7 | – | 78,5 | 81,4 | 82,7 | – | 0,67 | 0,78 | 0,83 | – | 2893 | ||||
60 |
380 | 80,0 | 92,0 | 75,1 | 78,7 | 79,0 | 78,2 | 0,85 | 0,88 | 0,89 | 0,89 | 3447 | |||
460 | 68,8 | 76,7 | 75,0 | 80,6 | 81,2 | 79,6 | 0,73 | 0,81 | 0,85 | 0,87 | 3504 | ||||
7 K 60 HP |
60 |
45 |
50 |
380 | 91,8 | – | 83,9 | 84,2 | 84,1 | – | 0,78 | 0,85 | 0,88 | – | 2885 |
400 | 89,3 | – | 82,3 | 84,0 | 84,0 | – | 0,73 | 0,82 | 0,86 | – | 2901 | ||||
415 | 87,0 | – | 82,8 | 85,1 | 85,4 | – | 0,67 | 0,78 | 0,84 | – | 2912 | ||||
60 |
380 | 93,6 | 108,7 | 78,9 | 80,5 | 80,3 | 78,6 | 0,86 | 0,89 | 0,90 | 0,90 | 3441 | |||
460 | 79,4 | 89,3 | 77,6 | 82,0 | 83,0 | 81,0 | 0,73 | 0,81 | 0,85 | 0,87 | 3502 | ||||
7 K 70 HP |
70 |
52 |
50 |
380 | 109,0 | – | 81,6 | 84,1 | 82,5 | – | 0,77 | 0,84 | 0,88 | – | 2880 |
400 | 105,6 | – | 81,9 | 83,1 | 82,9 | – | 0,71 | 0,81 | 0,86 | – | 2884 | ||||
415 | 104,7 | – | 80,9 | 83,5 | 83,1 | – | 0,66 | 0,76 | 0,83 | – | 2888 | ||||
60 |
380 | 110,5 | 126,7 | 78,0 | 80,9 | 79,0 | 78,9 | 0,85 | 0,89 | 0,90 | 0,90 | 3430 | |||
460 | 92,4 | 105,6 | 78,2 | 81,7 | 83,2 | 80,7 | 0,72 | 0,81 | 0,85 | 0,87 | 3497 | ||||
7 K 75 HP |
75 |
55 |
50 |
380 | 113,0 | – | 84,8 | 86,2 | 85,6 | – | 0,77 | 0,85 | 0,88 | – | 2886 |
400 | 112,0 | – | 81,7 | 83,8 | 83,9 | – | 0,72 | 0,81 | 0,86 | – | 2888 | ||||
415 | 110,0 | – | 80,8 | 83,9 | 85,1 | – | 0,67 | 0,77 | 0,83 | – | 2904 | ||||
60 |
380 | 116,0 | 135,0 | 73,5 | 75,6 | 76,4 | 75,5 | 0,86 | 0,89 | 0,90 | 0,90 | 3434 | |||
460 | 99,0 | 112,0 | 70,4 | 74,9 | 77,1 | 73,9 | 0,73 | 0,81 | 0,85 | 0,87 | 3498 | ||||
7 K 80 HP |
80 |
59 |
50 |
380 | 123,0 | – | 83,0 | 84,2 | 83,7 | – | 0,77 | 0,85 | 0,88 | – | 2887 |
400 | 122,0 | – | 81,5 | 84,0 | 82,1 | – | 0,71 | 0,81 | 0,86 | – | 2889 | ||||
415 | 120,0 | – | 82,1 | 83,4 | 83,6 | – | 0,66 | 0,77 | 0,83 | – | 2899 | ||||
60 |
380 | 125,0 | 145,0 | 69,0 | 71,0 | 71,1 | 70,5 | 0,85 | 0,89 | 0,90 | 0,90 | 3437 | |||
460 | 105,0 | 119,0 | 69,2 | 72,4 | 72,9 | 72,2 | 0,71 | 0,80 | 0,85 | 0,87 | 3500 | ||||
7 K 90 HP |
90 |
66 |
50 |
380 | 138,0 | – | 82,0 | 85,6 | 83,9 | – | 0,78 | 0,85 | 0,88 | – | 2884 |
400 | 136,0 | – | 82,6 | 83,5 | 82,6 | – | 0,72 | 0,82 | 0,86 | – | 2890 | ||||
415 | 133,0 | – | 81,5 | 84,7 | 83,4 | – | 0,67 | 0,78 | 0,84 | – | 2900 | ||||
60 |
380 | 139,0 | 163,0 | 61,7 | 63,4 | 63,8 | 62,0 | 0,86 | 0,89 | 0,90 | 0,91 | 3438 | |||
460 | 116,0 | 131,0 | 61,6 | 63,8 | 64,9 | 63,0 | 0,72 | 0,81 | 0,86 | 0,87 | 3500 |
ОСНОВНОЙ(ВЕДУЩИЙ) ДВИГАТЕЛЬ
Тип двигателя |
Мощность | аксиальная упорная нагрузка(Н) | длина | Вес | |
л.с. | kВт | мм | кг | ||
7 K 30 HP | 30 | 22 | 38000 | 976 | 110 |
7 K 40 HP | 40 | 30 | 38000 | 1046 | 118 |
7 K 50 HP | 50 | 37 | 38000 | 1126 | 130 |
7 K 60 HP | 60 | 45 | 38000 | 1196 | 140 |
7 K 70 HP | 70 | 52 | 38000 | 1246 | 148 |
7 K 75 HP | 75 | 55 | 38000 | 1276 | 154 |
7 K 80 HP | 80 | 59 | 38000 | 1306 | 158 |
7 K 90 HP | 90 | 66 | 38000 | 1396 | 171 |
наименование | материалы | PARÇA ADI | MALZEME | ||
7K01 | Статор | углеродистая листовая сталь | Stator | Lam. Sacı | |
7K02 | Сальник | Guarnital | Conta | Klindirik | |
7K03 | шпилька | AISI 304 | Motor Üst Saplama | AISI 304 | |
7K04 | шпилька | AISI 304 | Motor Alt Saplama | AISI 304 | |
7K05 KIT | 7K05 KIT | Верхняя часть мотора | —————– | Motor Üst Gövde Komple | —————– |
7K05-1A | Верхняя часть корпуса мотора | Сталь | Motor Üst Gövde Direkt | Pik Döküm | |
7K05-1B | Верхняя часть корпуса мотора звзда-треугольник | Сталь | Motor Üst Gövde Yıldız üçgen | Pik Döküm | |
7K05-2 | Втулка 30-90 л.с. | Carbon | Karbon Burç 30-90 HP | Karbon | |
7K06 | шайба | AISI 304 | Rondela | AISI 304 | |
7K07 | Гайка | AISI 304 | Somun | AISI 304 | |
7K08 KIT | 7K08 KIT | Motor Lower Body Kıt | —————– | Motor Alt Gövde Komple | —————– |
7K08-1 | Motor Lower Body | Сталь | Motor Alt Gövde | Pik Döküm | |
7K08-2 | Striker Disk | Смола | Üst Trans | Plastik | |
7K05-2 | Втулка 30-90 л.с. | Carbon | Karbon Burç 30-90 HP | Karbon | |
7K09 | Ротор | Magn. Iron Sheet | Rotor | Lam. Sacı | |
7K10 | ключ | Сталь | Trans Yatak Disk Kaması | Çelik | |
7K11 |
Кольцо Seeger
|
Сталь | Trans Yatak Disk Segmanı | Çelik | |
7K12 KIT | 7K12 KIT | Tяга30-90 л.с. | —————– | Trans Yatak Komple 30-90 HP | —————– |
7K12-1 | Коробка тяга | AISI 316 | Trans Yatak Denge Bilyası | AISI 316 | |
7K12-2 | Tяга скольжения | Бронза | Trans Yatak Aşınma Kutusu | Bronz | |
7K12-3 |
Упорный скользящий шар
|
AISI 316 | Trans Yatak Aşınma Bilyası | AISI 316 | |
7K12-4 |
Тяга O.R. Кольцо
|
Резина | Trans Yatak Oringi | Kauçuk | |
7K12-5 |
Тяга скольжения
|
Нержавеющая сталь | Trans Yatak Aşınma Parçası | Paslanmaz Ç. | |
7K12-6 |
Диск упорный Carbon
|
Carbon | Trans Yatak Diski | Karbon | |
7K13 |
Моторная база верхняя
|
Cталь | Motor Taşıyıcı Üst | Pik Döküm | |
7K14 |
Регулировочный винт двигателя
|
AISI 304 | Motor Ayar Civatası | AISI 304 | |
7K15 |
Регулировочная гайка мотора
|
AISI 304 | Motor Ayar Somunu | AISI 304 | |
7K16 |
Нижнее основание двигателя
|
Cталь | Motor Taşıyıcı Alt | Pik Döküm | |
7K17 | O.R. кольцо | Резина | Motor Taşıyıcı Alt Parça Oringi | Kauçuk | |
7K18 | Мембрана | Резина | Membran | Kauçuk | |
7K19 |
Крышка мембраны
|
AISI 304 стальной лист | Membran Kapağı | AISI 304 Sac | |
7K20 |
Нижний винт основания двигателя
|
AISI 304 | Motor Taşıyıcı Alt Parça Civatası | AISI 304 | |
7K21 | Meханическое уплотнение | Carbon-Ceramic | Mekanik Keçe | Karbon-Seramik | |
7K22 | O.R. кольцо | Резина | Mekanik Keçe Kapak Oring | Kauçuk | |
7K23 |
Мех. Крышка уплотнения
|
AISI 420 | Mekanik Keçe Kapağı | AISI 420 | |
7K24 |
Мех. Винт крышки уплотнения
|
AISI 304 | Mekanik Keçe Kapak Civatası | AISI 304 | |
7K25 KIT | 7K25 KIT |
Песчаный страж Кит
|
—————– | Motor Kum Tutucu Komple | —————– |
7K25-1 |
Верхняя часть пескосбрасывателя
|
Резина | Motor Kum Tutucu Üst Parça | Kauçuk | |
7K25-2 | Шайба пескосбрасывателя | AISI 304 стальной лист | Motor Kum Tutucu Rondela | AISI 304 Sac | |
7K25-3 | Верхняя часть пескосбрасывателя
|
Резина | |||
7K26 |
Кабель питания
|
Кабель | Çıkış Kablosu | Kablo | |
7K27 |
Кабель - Пресс
|
Nylon | Kablo Çıkış Rondelası | Derlin | |
7K28 | Сальник | Резина | Kablo Çıkış Lastiği | Kauçuk | |
7K29 | Гайка-кольцо | Смола | Kablo Çıkış Kelepçesi | Plastik | |
7K30 |
Винт с кольцевой гайкой
|
AISI 304 | Kablo Çıkış Kelepçe Civatası | AISI 304 | |
7K31 | Шайба-кольцо | Резина | Su Tapası Oringi | Kauçuk | |
7K32 | Подключение | AISI 304 | Su Tapası | AISI 304 | |
7K33 |
Шайба клапана O.R. Кольцо
|
Резина | Basınç Tapası Oringi | Kauçuk | |
7K34 |
Заглушка клапана
|
Бронза | Basınç Tapası | Bronz | |
7K35 |
Монтажные шпильки
|
AISI 304 | Pompa Bağlantı Saplaması | AISI 304 | |
7K36 |
Стопорная шайба насоса
|
AISI 304 | Pompa Bağlantı Yaylı Rondelası | AISI 304 | |
7K37 |
Стопорная гайка насоса
|
AISI 304 | Pompa Bağlantı Somunu | AISI 304 |
ОБЗОРНЫЕ ХАРАКТЕРИСТИКИ АГРЕГАТОВ
ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 872
Рабочий диапазон при 50 Гц: Q = 60 м3 / ч - 104 м3 / ч
Стандартное выходное отверстие: 5 дюймов с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: Согласно стандарту NEMA Диаметр вала: 25 мм
Минимальный уровень жидкости (NPSH): 1200 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 182 мм
Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3
Твердый размер: Макс 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC
TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
насос | двигатель | габариты ( мм ) | вес ( кг ) | ||||||||||||||||||
8″-6″ | 8″-8″ | 6″ | 8″ | 8″-6″ | 8″-8″ | 6″ | 8″ | 8″-6″ | 8″-8″ | ø
D |
двигатель | насос | общий вес | ||||||||
6″ л.с. | 8″ л.с. | kВт | L | L | E | E | B | B | ø = C | ø = C | ø
насос |
ø
насос |
|||||||||
6″ | 8″ | 8″-6″ | 8″-8″ | 8″-6″ | 8″-8″ | ||||||||||||||||
SS 872/01 | 5,5 | – | 4 | 1200 | – | 630 | – | 570 | – | 145 | – | 174 | – | 5″ | 46 | – | 22 | – | 68 | – | |
SS 872/02 | 10 | – | 7,5 | 1348 | – | 650 | – | 698 | – | 145 | – | 174 | – | 5″ | 48 | – | 25 | – | 73 | – | |
SS 872/03 | 15 | – | 11 | 1556 | – | 730 | – | 826 | – | 145 | – | 174 | – | 5″ | 56 | – | 29 | – | 85 | – | |
SS 872/04 | 17,5 | – | 13 | 1734 | – | 780 | – | 954 | – | 145 | – | 174 | – | 5″ | 60 | – | 32 | – | 92 | – | |
SS 872/05 | 25 | – | 18,5 | 1962 | – | 880 | – | 1082 | – | 145 | – | 174 | – | 5″ | 72 | – | 35 | – | 107 | – | |
SS 872/06 | 30 | 30 | 22 | 2190 | 2151 | 980 | 930 | 1210 | 1221 | 145 | 195 | 174 | 182 | 5″ | 82 | 121 | 39 | 40 | 121 | 161 | |
SS 872/07 | 35 | 35 | 26 | 2368 | 2389 | 1030 | 1040 | 1338 | 1349 | 145 | 195 | 174 | 182 | 5″ | 88 | 140 | 42 | 44 | 130 | 184 | |
SS 872/08 | 35 | 35 | 26 | 2496 | 2517 | 1030 | 1040 | 1466 | 1477 | 145 | 195 | 174 | 182 | 5″ | 88 | 140 | 45 | 48 | 133 | 188 | |
SS 872/09 | 40 | 40 | 30 | 2704 | 2645 | 1110 | 1040 | 1594 | 1605 | 145 | 195 | 174 | 182 | 5″ | 98 | 140 | 49 | 52 | 147 | 192 | |
SS 872/10 | 50 | 50 | 37 | 2912 | 2803 | 1190 | 1070 | 1722 | 1733 | 145 | 195 | 174 | 182 | 5″ | 106 | 146 | 52 | 55 | 158 | 201 | |
SS 872/11 | 50 | 50 | 37 | 3040 | 2931 | 1190 | 1070 | 1850 | 1861 | 145 | 195 | 174 | 182 | 5″ | 106 | 146 | 56 | 59 | 162 | 205 | |
SS 872/12 | 60 | 60 | 45 | 3248 | 3119 | 1270 | 1130 | 1978 | 1989 | 145 | 195 | 174 | 182 | 5″ | 116 | 158 | 59 | 63 | 175 | 221 | |
SS 872/13 | 60 | 60 | 45 | 3376 | 3247 | 1270 | 1130 | 2106 | 2117 | 145 | 195 | 174 | 182 | 5″ | 116 | 158 | 62 | 67 | 178 | 225 | |
SS 872/14 | – | 70 | 52 | – | 3455 | – | 1210 | – | 2245 | – | 195 | – | 182 | 5″ | – | 177 | – | 71 | – | 248 | |
SS 872/15 | – | 70 | 52 | – | 3583 | – | 1210 | – | 2373 | – | 195 | – | 182 | 5″ | – | 177 | – | 75 | – | 252 | |
SS 872/16 | – | 75 | 55 | – | 3751 | – | 1250 | – | 2501 | – | 195 | – | 182 | 5″ | – | 184 | – | 79 | – | 263 | |
SS 872/17 | – | 75 | 55 | – | 3879 | – | 1250 | – | 2629 | – | 195 | – | 182 | 5″ | – | 184 | – | 83 | – | 267 | |
SS 872/18 | – | 80 | 59 | – | 4037 | – | 1280 | – | 2757 | – | 195 | – | 182 | 5″ | – | 190 | – | 87 | – | 277 | |
SS 872/19 | – | 90 | 66 | – | 4250 | – | 1365 | – | 2885 | – | 195 | – | 182 | 5″ | – | 204 | – | 91 | – | 295 | |
SS 872/20 | – | 90 | 66 | – | 4378 | – | 1365 | – | 3013 | – | 195 | – | 182 | 5″ | – | 204 | – | 95 | – | 299 | |
SS 872/21 | – | 100 | 75 | – | 4571 | – | 1430 | – | 3141 | – | 195 | – | 182 | 5″ | – | 218 | – | 98 | – | 316 | |
SS 872/22 | – | 100 | 75 | – | 4699 | – | 1430 | – | 3269 | – | 195 | – | 182 | 5″ | – | 218 | – | 102 | – | 320 |
насос | двигатель | м³/ч | 0 | 60 | 64 | 68 | 72 | 76 | 80 | 84 | 88 | 92 | 96 | 100 | 104 | ||
6″ л.с. | 8″ л.с. | kВт | л/ сек | 0,00 | 16,67 | 17,78 | 18,89 | 20,00 | 21,11 | 22,22 | 23,33 | 24,44 | 25,56 | 26,67 | 27,78 | 28,89 | |
gpm | 0 | 264 | 282 | 299 | 317 | 335 | 352 | 370 | 387 | 405 | 423 | 440 | 458 | ||||
SS 872/01 | 5,5 | 4 |
(Hm) Общий
динамический
напор
(TDH)
|
19 | 14 | 13 | 13 | 13 | 12 | 12 | 11 | 11 | 10 | 9 | 9 | 8 | |
SS 872/02 | 10 | 7,5 | 36 | 27 | 26 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 16 | ||
SS 872/03 | 15 | 11 | 55 | 41 | 40 | 39 | 38 | 37 | 35 | 34 | 32 | 30 | 28 | 27 | 24 | ||
SS 872/04 | 17,5 | 13 | 72 | 55 | 54 | 52 | 51 | 49 | 46 | 45 | 42 | 40 | 38 | 36 | 32 | ||
SS 872/05 | 25 | 18,5 | 92 | 69 | 67 | 65 | 64 | 61 | 58 | 56 | 53 | 50 | 47 | 45 | 40 | ||
SS 872/06 | 30 | 30 | 22 | 110 | 82 | 80 | 78 | 76 | 73 | 70 | 67 | 64 | 60 | 56 | 54 | 48 | |
SS 872/07 | 35 | 35 | 26 | 129 | 96 | 94 | 91 | 89 | 85 | 81 | 78 | 74 | 70 | 66 | 63 | 56 | |
SS 872/08 | 35 | 35 | 26 | 148 | 110 | 107 | 104 | 102 | 98 | 93 | 90 | 85 | 80 | 75 | 72 | 64 | |
SS 872/09 | 40 | 40 | 30 | 165 | 123 | 121 | 117 | 114 | 110 | 104 | 101 | 95 | 90 | 85 | 81 | 72 | |
SS 872/10 | 50 | 50 | 37 | 184 | 137 | 134 | 130 | 127 | 122 | 116 | 112 | 106 | 100 | 94 | 90 | 80 | |
SS 872/11 | 50 | 50 | 37 | 203 | 151 | 147 | 143 | 140 | 134 | 128 | 123 | 117 | 110 | 103 | 99 | 88 | |
SS 872/12 | 60 | 60 | 45 | 220 | 164 | 161 | 156 | 152 | 146 | 139 | 134 | 127 | 120 | 113 | 108 | 96 | |
SS 872/13 | 60 | 60 | 45 | 233 | 178 | 174 | 169 | 165 | 159 | 151 | 146 | 138 | 130 | 122 | 117 | 104 | |
SS 872/14 | – | 70 | 52 | 247 | 192 | 188 | 182 | 178 | 171 | 162 | 157 | 148 | 140 | 132 | 126 | 112 | |
SS 872/15 | – | 70 | 52 | 265 | 206 | 201 | 195 | 191 | 183 | 174 | 168 | 159 | 150 | 141 | 135 | 120 | |
SS 872/16 | – | 75 | 55 | 294 | 219 | 214 | 208 | 203 | 195 | 186 | 179 | 170 | 160 | 150 | 144 | 128 | |
SS 872/17 | – | 75 | 55 | 313 | 233 | 228 | 221 | 216 | 207 | 197 | 190 | 180 | 170 | 160 | 153 | 136 | |
SS 872/18 | – | 80 | 59 | 332 | 247 | 241 | 234 | 229 | 220 | 209 | 202 | 191 | 180 | 169 | 162 | 144 | |
SS 872/19 | – | 90 | 66 | 349 | 260 | 255 | 247 | 241 | 232 | 220 | 213 | 201 | 190 | 179 | 171 | 152 | |
SS 872/20 | – | 90 | 66 | 368 | 274 | 268 | 260 | 254 | 244 | 232 | 224 | 212 | 200 | 188 | 180 | 160 | |
SS 872/21 | – | 100 | 75 | 387 | 288 | 281 | 273 | 267 | 256 | 244 | 235 | 223 | 210 | 197 | 189 | 168 | |
SS 872/22 | – | 100 | 75 | 406 | 301 | 295 | 286 | 279 | 268 | 255 | 246 | 233 | 220 | 207 | 198 | 176 |
ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 896
Рабочий диапазон при 50 Гц: Q = 68 м3 / ч - 112 м3 / ч
Стандартное выходное отверстие: 5 дюймов с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: Согласно стандарту NEMA Диаметр вала: 25 мм
Минимальный уровень жидкости (NPSH): 1200 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 182 мм
Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3
Твердый размер: Макс 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC
TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006
насос | двигатель | габариты ( мм ) | вес ( кг ) | ||||||||||||||||||
8″-6″ | 8″-8″ | 6″ | 8″ | 8″-6″ | 8″-8″ | 6″ | 8″ | 8″-6″ | 8″-8″ | ø
D |
двигатель | насос | общий вес | ||||||||
6″ л.с. | 8″ л.с. | кВт | L | L | E | E | B | B | ø = C | ø = C | ø
насос |
ø
насос |
|||||||||
6″ | 8″ | 8″-6″ | 8″-8″ | 8″-6″ | 8″-8″ | ||||||||||||||||
SS 896/01 | 5,5 | – | 4 | 1200 | – | 630 | – | 570 | – | 145 | – | 174 | – | 5″ | 46 | – | 22 | – | 68 | – | |
SS 896/02 | 10 | – | 7,5 | 1348 | – | 650 | – | 698 | – | 145 | – | 174 | – | 5″ | 48 | – | 25 | – | 73 | – | |
SS 896/03 | 15 | – | 11 | 1556 | – | 730 | – | 826 | – | 145 | – | 174 | – | 5″ | 56 | – | 29 | – | 85 | – | |
SS 896/04 | 20 | – | 15 | 1784 | – | 830 | – | 954 | – | 145 | – | 174 | – | 5″ | 60 | – | 32 | – | 92 | – | |
SS 896/05 | 25 | – | 18,5 | 1962 | – | 880 | – | 1082 | – | 145 | – | 174 | – | 5″ | 72 | – | 35 | – | 107 | – | |
SS 896/06 | 30 | 30 | 22 | 2190 | 2151 | 980 | 930 | 1210 | 1221 | 145 | 195 | 174 | 182 | 5″ | 82 | 121 | 38 | 40 | 120 | 161 | |
SS 896/07 | 35 | 35 | 26 | 2368 | 2389 | 1030 | 1040 | 1338 | 1349 | 145 | 195 | 174 | 182 | 5″ | 88 | 140 | 41 | 42 | 129 | 182 | |
SS 896/08 | 40 | 40 | 30 | 2576 | 2517 | 1110 | 1040 | 1466 | 1477 | 145 | 195 | 174 | 182 | 5″ | 98 | 140 | 44 | 45 | 142 | 185 | |
SS 896/09 | 50 | 50 | 37 | 2784 | 2675 | 1190 | 1070 | 1594 | 1605 | 145 | 195 | 174 | 182 | 5″ | 106 | 146 | 47 | 47 | 153 | 193 | |
SS 896/10 | 50 | 50 | 37 | 2912 | 2803 | 1190 | 1070 | 1722 | 1733 | 145 | 195 | 174 | 182 | 5″ | 106 | 146 | 50 | 50 | 156 | 196 | |
SS 896/11 | 60 | 60 | 45 | 3120 | 2991 | 1270 | 1130 | 1850 | 1861 | 145 | 195 | 174 | 182 | 5″ | 116 | 158 | 53 | 53 | 169 | 211 | |
SS 896/12 | 60 | 60 | 45 | 3248 | 3119 | 1270 | 1130 | 1978 | 1989 | 145 | 195 | 174 | 182 | 5″ | 116 | 158 | 56 | 55 | 172 | 213 | |
SS 896/13 | – | 70 | 52 | – | 3327 | – | 1210 | – | 2117 | – | 195 | – | 182 | 5″ | – | 177 | – | 58 | – | 235 | |
SS 896/14 | – | 70 | 52 | – | 3455 | – | 1210 | – | 2245 | – | 195 | – | 182 | 5″ | – | 177 | – | 60 | – | 237 | |
SS 896/15 | – | 75 | 55 | – | 3623 | – | 1250 | – | 2373 | – | 195 | – | 182 | 5″ | – | 184 | – | 63 | – | 247 | |
SS 896/16 | – | 80 | 59 | – | 3781 | – | 1280 | – | 2501 | – | 195 | – | 182 | 5″ | – | 190 | – | 65 | – | 255 | |
SS 896/17 | – | 90 | 66 | – | 3994 | – | 1365 | – | 2629 | – | 195 | – | 182 | 5″ | – | 204 | – | 68 | – | 272 | |
SS 896/18 | – | 90 | 66 | – | 4122 | – | 1365 | – | 2757 | – | 195 | – | 182 | 5″ | – | 204 | – | 70 | – | 274 | |
SS 896/19 | – | 100 | 75 | – | 4315 | – | 1430 | – | 2885 | – | 195 | – | 182 | 5″ | – | 218 | – | 73 | – | 291 | |
SS 896/20 | – | 100 | 75 | – | 4443 | – | 1430 | – | 3013 | – | 195 | – | 182 | 5″ | – | 218 | – | 75 | – | 293 | |
SS 896/21 | – | 110 | 81 | – | 4641 | – | 1500 | – | 3141 | – | 195 | – | 182 | 5″ | – | 230 | – | 78 | – | 308 | |
SS 896/22 | – | 110 | 81 | – | 4769 | – | 1500 | – | 3269 | – | 195 | – | 182 | 5″ | – | 230 | – | 81 | – | 311 | |
SS 896/23 | – | 125 | 92 | – | 5017 | – | 1620 | – | 3397 | – | 195 | – | 182 | 5″ | – | 252 | – | 83 | – | 335 |
насос | двигатель | м³/ч | 0 | 68 | 72 | 76 | 80 | 84 | 88 | 92 | 96 | 100 | 104 | 108 | 112 | ||
6″ л.с. | 8″ л.с. | kВт | л/ сек | 0,00 | 18,89 | 20,00 | 21,11 | 22,22 | 23,33 | 24,44 | 25,56 | 26,67 | 27,78 | 28,89 | 30,00 | 31,11 | |
gpm | 0 | 299 | 317 | 335 | 352 | 370 | 387 | 405 | 423 | 440 | 458 | 476 | 493 | ||||
SS 896/01 | 5,5 | – | 4 |
(Hm) Общий
динамический
напор
(TDH)
|
16 | 14 | 13 | 13 | 13 | 13 | 12 | 12 | 11 | 10 | 10 | 9 | 9 |
SS 896/02 | 10 | – | 7,5 | 33 | 28 | 27 | 26 | 26 | 25 | 24 | 23 | 22 | 21 | 19 | 18 | 17 | |
SS 896/03 | 15 | – | 11 | 50 | 41 | 40 | 39 | 38 | 38 | 36 | 35 | 33 | 31 | 29 | 27 | 26 | |
SS 896/04 | 20 | – | 15 | 67 | 55 | 54 | 52 | 51 | 50 | 48 | 46 | 44 | 42 | 39 | 36 | 34 | |
SS 896/05 | 25 | – | 18,5 | 84 | 69 | 67 | 66 | 64 | 63 | 60 | 58 | 55 | 52 | 49 | 45 | 43 | |
SS 896/06 | 30 | 30 | 22 | 100 | 83 | 80 | 79 | 77 | 75 | 72 | 69 | 66 | 62 | 58 | 54 | 51 | |
SS 896/07 | 35 | 35 | 26 | 117 | 97 | 94 | 92 | 90 | 88 | 84 | 81 | 77 | 73 | 68 | 63 | 60 | |
SS 896/08 | 40 | 40 | 30 | 134 | 110 | 107 | 105 | 102 | 100 | 96 | 92 | 88 | 83 | 78 | 72 | 68 | |
SS 896/09 | 50 | 50 | 37 | 151 | 124 | 121 | 118 | 115 | 113 | 108 | 104 | 99 | 94 | 87 | 81 | 77 | |
SS 896/10 | 50 | 50 | 37 | 160 | 138 | 134 | 131 | 128 | 125 | 120 | 115 | 110 | 104 | 97 | 90 | 85 | |
SS 896/11 | 60 | 60 | 45 | 184 | 152 | 147 | 144 | 141 | 138 | 132 | 127 | 121 | 114 | 107 | 99 | 94 | |
SS 896/12 | 60 | 60 | 45 | 201 | 166 | 161 | 157 | 154 | 150 | 144 | 138 | 132 | 125 | 116 | 108 | 102 | |
SS 896/13 | – | 70 | 52 | 218 | 179 | 174 | 170 | 166 | 163 | 156 | 150 | 143 | 135 | 126 | 117 | 111 | |
SS 896/14 | – | 70 | 52 | 225 | 193 | 188 | 183 | 179 | 175 | 168 | 161 | 154 | 146 | 136 | 126 | 119 | |
SS 896/15 | – | 75 | 55 | 242 | 207 | 201 | 197 | 192 | 188 | 180 | 173 | 165 | 156 | 146 | 135 | 128 | |
SS 896/16 | – | 80 | 59 | 257 | 221 | 214 | 210 | 205 | 200 | 192 | 184 | 176 | 166 | 155 | 144 | 136 | |
SS 896/17 | – | 90 | 66 | 274 | 235 | 228 | 223 | 218 | 213 | 204 | 196 | 187 | 177 | 165 | 153 | 145 | |
SS 896/18 | – | 90 | 66 | 302 | 248 | 241 | 236 | 230 | 225 | 216 | 207 | 198 | 187 | 175 | 162 | 153 | |
SS 896/19 | – | 100 | 75 | 319 | 262 | 255 | 249 | 243 | 238 | 228 | 219 | 209 | 198 | 184 | 171 | 162 | |
SS 896/20 | – | 100 | 75 | 336 | 276 | 268 | 262 | 256 | 250 | 240 | 230 | 220 | 208 | 194 | 180 | 170 | |
SS 896/21 | – | 110 | 81 | 352 | 290 | 281 | 275 | 269 | 263 | 252 | 242 | 231 | 218 | 204 | 189 | 179 | |
SS 896/22 | – | 110 | 81 | 369 | 304 | 295 | 288 | 282 | 275 | 264 | 253 | 242 | 229 | 213 | 198 | 187 | |
SS 896/23 | – | 125 | 92 | 386 | 317 | 308 | 301 | 294 | 288 | 276 | 265 | 253 | 239 | 223 | 207 | 196 |
10″ ПОГРУЖНЫЕ ДВИГАТЕЛЯ 50 Гц
1.Подходит для колодцев с внутренним диаметром 298 мм и более.
2. Не требующие обслуживания радиальные и осевые (Kingsburry) подшипники с водяной смазкой.
3. Уравновешивание давления между внутренней и внешней стороной с помощью резиновой диафрагмы и давления.
4. Возможность перемотки статора снижает затраты на ремонт и техническое обслуживание.
5.Мощность от 150 до 250 л.с. 6. Шлицевой конец вала 7. Фланец NEMA 8 дюймов 8. Смазка водой 9. Допуск напряжения ±% 10 10.Максимум. температура воды 30 ° C 11. Скорость 2900/3600 об / мин 12. Пусков в час 5 13. Мин. охлаждающий поток 1 м / с 14. Свинец из ПВХ 15. Углеродно-керамическое механическое уплотнение (IP68) 16. S-D пуск для всех мощностей 17. Обмотки для 380 В - 400 В - 415 В при 50 Гц и 380 В - 460 В при 60 Гц 18. Заполнен смесью воды и гликоля (FP ниже -15 ° С
19. Длина кабеля
20. Конец вала со шпонкой
21. 10 ”фланец Nema
22. Датчик температуры PT 100
23. Торцевое уплотнение SiC (IP68)
24 Обмотки для 220 В - 220/380 В - 500 В при 50 Гц и 220 В - 220/380 В при 60 Гц
25. Запуск DOL или двойное напряжение
26 Резиновый грифель
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип
двигателя |
мощность |
частота |
напряжение |
ток
(A) |
еффективность
(%) |
коэффициент мощность
( Cos Φ) |
скорость вращения |
||||||||
(л.с.) | (kВт) | (Гц) | (В) | 100% | 115% | 50% | 75% | 100% | 115% | 50% | 75% | 100% | 115% | (об/мин) | |
10″ V 150 HP |
150 |
110 |
50 |
380 | 230,0 | – | 81,3 | 84,3 | 83,2 | – | 0,83 | 0,87 | 0,88 | – | 2883 |
400 | 223,0 | – | 82,4 | 84,8 | 83,5 | – | 0,79 | 0,85 | 0,87 | – | 2885 | ||||
415 | 216,0 | – | 83,0 | 84,9 | 83,8 | – | 0,75 | 0,82 | 0,86 | – | 2895 | ||||
60 |
380 | 240,0 | 283,0 | 78,3 | 81,1 | 79,4 | 78,4 | 0,83 | 0,84 | 0,86 | 0,87 | 3400 | |||
460 | 192,0 | 218,0 | 80,7 | 82,4 | 83,4 | 81,4 | 0,78 | 0,85 | 0,87 | 0,88 | 3477 | ||||
10″ V 180 HP |
180 |
132 |
50 |
380 | 278,0 | – | 82,6 | 84,6 | 83,8 | – | 0,77 | 0,84 | 0,87 | – | 2900 |
400 | 270,0 | – | 83,6 | 85,5 | 84,7 | – | 0,71 | 0,81 | 0,85 | – | 2914 | ||||
415 | 267,0 | – | 83,1 | 85,6 | 84,6 | – | 0,65 | 0,76 | 0,82 | – | 2918 | ||||
60 |
380 | 274,0 | – | 81,5 | 83,8 | 82,6 | – | 0,87 | 0,89 | 0,89 | – | 3486 | |||
460 | 235,0 | – | 82,1 | 84,4 | 84,6 | – | 0,72 | 0,81 | 0,85 | – | 3529 | ||||
10″ V 200 HP |
200 |
147 |
50 |
380 | 305,0 | – | 82,7 | 85,2 | 84,6 | – | 0,78 | 0,85 | 0,87 | – | 2904 |
400 | 299,0 | – | 83,8 | 85,5 | 84,2 | – | 0,74 | 0,82 | 0,86 | – | 2905 | ||||
415 | 294,0 | – | 83,1 | 85,4 | 85,5 | – | 0,68 | 0,78 | 0,83 | – | 2907 | ||||
60 |
380 | 303,0 | – | 81,3 | 83,0 | 82,3 | – | 0,88 | 0,90 | 0,90 | – | 3489 | |||
460 | 259,0 | – | 81,2 | 84,7 | 83,8 | – | 0,74 | 0,82 | 0,86 | – | 3540 | ||||
10″ V 250 HP |
250 |
185 |
50 |
380 | 380,0 | – | 82,3 | 85,3 | 84,9 | – | 0,76 | 0,84 | 0,87 | – | 2893 |
400 | 374,0 | – | 82,9 | 85,1 | 84,6 | – | 0,71 | 0,81 | 0,85 | – | 2910 | ||||
415 | 370,0 | – | 83,9 | 85,8 | 84,9 | – | 0,66 | 0,77 | 0,82 | – | 2914 | ||||
60 |
380 | 378,0 | 418,0 | 82,0 | 84,1 | 83,2 | 82,3 | 0,86 | 0,89 | 0,89 | 0,89 | 3460 | |||
460 | 323,0 | 351,0 | 82,9 | 84,7 | 85,0 | 83,7 | 0,72 | 0,81 | 0,85 | 0,86 | 3510 |
тип двигателя |
л.с. |
kВт |
Сечение кабеля (mm2) |
Длина кабеля (m) |
|
380 V 50 Hz / 400 V 50 Hz / 415 V 50 Hz
380 V 60 Hz / 460 V 60 Hz |
|||||
прямое включение | звезда-треугольник | ||||
10 V 150 HP | 150 | 110 | 3 x 35 | 2 x (3 x 25) | 5 |
10 V 180 HP | 180 | 132 | 50 + 50 + 50 | 2 x (3 x 25) | 5 |
10 V 200 HP | 200 | 147 | 50 + 50 + 50 | 2 x (3 x 25) | 5 |
10 V 250 HP | 250 | 185 | 70 + 70 + 70 | 2 x (3 x 35) | 5 |
тип двигателя |
мощность | аксиальная упорная нагрузка(Н) | длина | Вес | |
л.с. | kВт | мм | kг | ||
10 V 150 HP | 150 | 110 | 60000 | 1464 | 330 |
10 V 180 HP | 180 | 132 | 60000 | 1584 | 370 |
10 V 200 HP | 200 | 147 | 60000 | 1674 | 400 |
10 V 250 HP | 250 | 185 | 60000 | 1874 | 464 |
наименование | материалы | PARÇA ADI | MALZEME | ||
10V01 | статор | углеродистая листовая сталь | Stator | Lam. Sacı | |
10V02 | сальник | Guarnital | Conta | Klindirik | |
10V03 | винт | AISI 304 | Motor Üst Gövde Bağlantı Civatası | AISI 304 | |
10V04 | шайба | AISI 304 | Motor Gövde Bağlantı Rondelası | AISI 304 | |
10V05 | шпилька | AISI 304 | Motor Alt Saplama | AISI 304 | |
10V06 KIT | 10V06 KIT | Верхняя часть корпуса двигателя | —————– | Motor Üst Gövde Komple | —————– |
10V06-1A | Верхняя часть корпуса двигателя | Углеродистая сталь | Motor Üst Gövde Direkt | Pik Döküm | |
10V06-1B | Верхняя часть корпуса двигателя при подключении звезда-треугольник | Углеродистая сталь | Motor Üst Gövde Yıldız üçgen | Pik Döküm | |
10V06-2 | Втулка 125-250 л.с. | Carbon | Karbon Burç 125-250 HP | Karbon | |
10V07 | шайба | AISI 304 | Rondela | AISI 304 | |
10V08 | гайка | AISI 304 | Somun | AISI 304 | |
10V09 | крыльчатка | пластик | Rotor Fanı | Plastik | |
10V10 KIT | 10V10 KIT |
Нижняя часть корпуса двигателя Kıt
|
—————– | Motor Alt Gövde Komple | —————– |
10V10-1 |
Нижняя часть корпуса двигателя
|
сталь | Motor Alt Gövde | Pik Döküm | |
10V10-2 | Striker Disk | Смола | Üst Trans | Plastik | |
10V06-2 | Втулка 125-250 л.с. | Carbon | Karbon Burç 125-250 HP | Karbon | |
10V11 | Ротор | эл.тех.сталь | Rotor | Lam. Sacı | |
10V12 | ключ | сталь | Trans Yatak Disk Kaması | Çelik | |
10V13 | Seeger кольцо | сталь | Trans Yatak Disk Segmanı | Çelik | |
10V14 KIT | 10V14 KIT | Мощность 125-250 л.с. | —————– | Trans Yatak Komple 125-250 HP | —————– |
10V14-1 |
Упорный шар
|
AISI 316 | Trans Yatak Denge Bilyası | AISI 316 | |
10V14-2 |
Коробка тяги
|
AISI 304 | Trans Yatak Aşınma Kutusu | AISI 304 | |
10V14-3 |
Упорный скользящий шар
|
AISI 316 | Trans Yatak Aşınma Bilyası | AISI 316 | |
10V14-4 | Упорный O.R. кольцо | Rubber | Trans Yatak Oringi | Kauçuk | |
10V14-5 |
Тяга скольжения
|
Нержавеющая сталь | Trans Yatak Aşınma Parçası | Paslanmaz Ç. | |
10V14-6 | Карбоновый упорный диск | Carbon | Trans Yatak Diski | Karbon | |
10V15 |
Фланец основания двигателя
|
Сталь | Motor Alt Taşıyıcı Etek | Çelik | |
10V16 |
основание двигателя
|
Углеродистая сталь | Motor Alt Taşıyıcı | Pik Döküm | |
10V17 |
Регулировочный винт двигателя
|
AISI 304 | Motor Ayar Civatası | AISI 304 | |
10V18 |
Регулировочная гайка мотора
|
AISI 304 | Motor Ayar Somunu | AISI 304 | |
10V19 | Мембрана | Резина | Membran | Kauçuk | |
10V20 |
Крышка мембраны
|
AISI 420 | Membran Kapağı | AISI 420 | |
10V21 |
Крышка мембраны кольцо Seeger
|
сталь | Membran Kapak Segmanı | Çelik | |
10V22 | Meханическое уплотнение | Carbon-Ceramic | Mekanik Keçe | Karbon-Seramik | |
10V23 |
Мех. Крышка уплотнения
|
AISI 420 | Mekanik Keçe Kapağı | ||
10V24 | Seeger кольцо механического уплотнения | AISI 304 | Mekanik Keçe Kapağı Civatası | AISI 304 | |
10V25 | Шайба пескосбрасывателя | AISI 420 | Motor Kum Tutucu Rondelası | AISI 420 | |
10V26 | Пескосбрасыватель | AISI 304 | Motor Kum Tutucu | AISI 304 | |
10V27 |
Кабель питания
|
Кабель | Çıkış Kablosu | Kablo | |
10V28 | Кабель-пресс | Nylon | Kablo Çıkış Rondelası | Derlin | |
10V29 | Сальник | Резина | Kablo Çıkış Lastiği | Kauçuk | |
10V30 | Гайка-кольцо | Бронза | Kablo Çıkış Rekoru | Bronz | |
10V31 | O-Ring | Резина | Su Tapası Oringi | Kauçuk | |
10V32 | Подключение | AISI 304 | Su Tapası | AISI 304 | |
10V33 | Монтажный винт | AISI 304 | Pompa Bağlantı Civatası | AISI 304 | |
10V34 |
Стопорная шайба насоса
|
AISI 304 | Pompa Bağlantı Yaylı Rondelası | AISI 304 | |
10V35 |
Стопорная гайка насоса
|
AISI 304 | Pompa Bağlantı Somunu | AISI 304 |
ОБЗОРНЫЕ ХАРАКТЕРИСТИКИ АГРЕГАТОВ
ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 10108
Рабочий диапазон при 50 Гц: Q = 78 м3 / ч – 138 м3 / ч Стандартный выход: 6 дюймов с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток Вращение: против часовой стрелки Соединение: согласно стандарту NEMA Диаметр вала: 32 мм Минимальный уровень жидкости (NPSH): 1200 мм от дна всасывающей решетки Максимальный диаметр насоса (мокрый конец) – (включая защиту кабеля): 208 мм Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3 Твердый размер: Макс 2 мм Стандарты строительства и безопасности: TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2014
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип насоса |
двигатель |
двигатель ( мм ) | Вес ( kг ) | |||||||||||||||||||||||||
10″-6″ | 10″-8″ | 10″-10″ | 6″ | 8″ | 10″ | 10″-6″ | 10″-8″ | 10″-10″ | 6″ | 8″ | 10″ |
ø |
ø D |
двигатель |
насос |
общий вес |
||||||||||||
6″ л.с. |
8″ л.с. |
10″MOT
8″ NEMA HP |
kW |
L |
L |
L |
E |
E |
E |
B |
B |
B |
ø = C |
ø = C |
ø = C |
|||||||||||||
6″ | 8″ | 10″ | 10″-6″ | 10″-8″ | 10″-10″ | 10″-6″ | 10″-8″ | 10″-10″ | ||||||||||||||||||||
SS 10108/01 |
10 |
– |
– |
7,5 |
1258 |
– |
– |
650 |
– |
– |
608 |
– |
– |
145 |
– |
– |
208 |
6″ |
48 |
– |
– |
30 |
– |
– |
78 |
– |
– |
|
SS 10108/02 |
20 |
– |
– |
15 |
1594 |
– |
– |
830 |
– |
– |
764 |
– |
– |
145 |
– |
– |
208 |
6″ |
66 |
– |
– |
36 |
– |
– |
102 |
– |
– |
|
SS 10108/03 |
30 |
30 |
– |
22 |
1900 |
1850 |
– |
980 |
930 |
– |
920 |
920 |
– |
145 |
195 |
– |
208 |
6″ |
82 |
121 |
– |
42 |
43 |
– |
124 |
164 |
– |
|
SS 10108/04 |
40 |
40 |
– |
30 |
2186 |
2116 |
– |
1110 |
1040 |
– |
1076 |
1076 |
– |
145 |
195 |
– |
208 |
6″ |
98 |
140 |
– |
48 |
50 |
– |
146 |
190 |
– |
|
SS 10108/05 |
50 |
50 |
– |
37 |
2422 |
2302 |
– |
1190 |
1070 |
– |
1232 |
1232 |
– |
145 |
195 |
– |
208 |
6″ |
106 |
146 |
– |
55 |
55 |
– |
161 |
201 |
– |
|
SS 10108/06 |
60 |
60 |
– |
45 |
2658 |
2518 |
– |
1270 |
1130 |
– |
1388 |
1388 |
– |
145 |
195 |
– |
208 |
6″ |
116 |
158 |
– |
61 |
62 |
– |
177 |
220 |
– |
|
SS 10108/07 |
– |
70 |
– |
52 |
– |
2754 |
– |
– |
1210 |
– |
– |
1544 |
– |
– |
195 |
– |
208 |
6″ |
– |
177 |
– |
– |
68 |
– |
– |
245 |
– |
|
SS 10108/08 |
– |
80 |
– |
59 |
– |
2980 |
– |
– |
1280 |
– |
– |
1700 |
– |
– |
195 |
– |
208 |
6″ |
– |
190 |
– |
– |
74 |
– |
– |
264 |
– |
|
SS 10108/09 |
– |
90 |
– |
66 |
– |
3221 |
– |
– |
1365 |
– |
– |
1856 |
– |
– |
195 |
– |
208 |
6″ |
– |
204 |
– |
– |
80 |
– |
– |
284 |
– |
|
SS 10108/10 |
– |
100 |
– |
75 |
– |
3442 |
– |
– |
1430 |
– |
– |
2012 |
– |
– |
195 |
– |
208 |
6″ |
– |
218 |
– |
– |
86 |
– |
– |
304 |
– |
|
SS 10108/11 |
– |
110 |
– |
81 |
– |
3668 |
– |
– |
1500 |
– |
– |
2168 |
– |
– |
195 |
– |
208 |
6″ |
– |
230 |
– |
– |
92 |
– |
– |
322 |
– |
|
SS 10108/12 |
– |
125 |
125 |
92 |
– |
3944 |
3668 |
– |
1620 |
1344 |
– |
2324 |
2324 |
– |
195 |
232 |
208 |
6″ |
– |
252 |
300 |
– |
98 |
98 |
– |
350 |
398 |
|
SS 10108/13 | – | 150 | 150 | 110 | – | 4285 | 3944 | – | 1805 | 1464 | – | 2480 | 2480 | – | 195 | 232 | 208 | 6″ | – | 292 | 330 | – | 104 | 104 | – | 396 | 434 | |
SS 10108/14 | – | 150 | 150 | 110 | – | 4441 | 4100 | – | 1805 | 1464 | – | 2636 | 2636 | – | 195 | 232 | 208 | 6″ | – | 292 | 330 | – | 110 | 110 | – | 402 | 440 | |
SS 10108/15 | – | 150 | 150 | 110 | – | 4597 | 4256 | – | 1805 | 1464 | – | 2792 | 2792 | – | 195 | 232 | 208 | 6″ | – | 292 | 330 | – | 116 | 116 | – | 408 | 446 |
тип насос |
двигатель | м³/ч | 0 | 78 | 84 | 90 | 100 | 108 | 115 | 125 | 135 | 145 | |||
6″ HP | 8″ HP | 10″ MOT
8″ NEMA |
kВт |
л/ сек | 0,00 | 21,7 | 23,3 | 25,0 | 27,8 | 30,0 | 31,9 | 34,7 | 37,5 | 40,3 | |
gpm | 0 | 343 | 370 | 396 | 440 | 476 | 506 | 550 | 594 | 638 | |||||
SS 10108/01 | 10 | – | – | 7,5 |
(Hm) Общий
динамический
напор
(TDH)
|
25 | 22 | 21 | 20 | 20 | 19 | 18 | 16 | 15 | 13 |
SS 10108/02 | 20 | – | – | 15 | 50 | 43 | 42 | 41 | 39 | 37 | 36 | 32 | 29 | 27 | |
SS 10108/03 | 30 | 30 | – | 22 | 74 | 65 | 62 | 61 | 59 | 56 | 53 | 49 | 44 | 40 | |
SS 10108/04 | 40 | 40 | – | 30 | 99 | 86 | 83 | 81 | 79 | 74 | 71 | 65 | 58 | 54 | |
SS 10108/05 | 50 | 50 | – | 37 | 124 | 108 | 104 | 102 | 99 | 93 | 89 | 81 | 73 | 67 | |
SS 10108/06 | 60 | 60 | – | 45 | 149 | 129 | 125 | 122 | 118 | 111 | 107 | 97 | 88 | 80 | |
SS 10108/07 | – | 70 | – | 52 | 173 | 151 | 145 | 142 | 138 | 130 | 125 | 114 | 102 | 94 | |
SS 10108/08 | – | 80 | – | 59 | 198 | 172 | 166 | 163 | 158 | 148 | 142 | 130 | 117 | 107 | |
SS 10108/09 | – | 90 | – | 66 | 223 | 194 | 187 | 183 | 178 | 167 | 160 | 146 | 131 | 121 | |
SS 10108/10 | – | 100 | – | 75 | 248 | 215 | 208 | 203 | 197 | 185 | 178 | 162 | 146 | 134 | |
SS 10108/11 | – | 110 | – | 81 | 273 | 237 | 228 | 224 | 217 | 204 | 196 | 179 | 161 | 148 | |
SS 10108/12 | – | 125 | 125 | 92 | 297 | 258 | 249 | 244 | 237 | 222 | 213 | 195 | 175 | 161 | |
SS 10108/13 | – | 150 | 150 | 110 | 322 | 280 | 270 | 265 | 257 | 241 | 231 | 211 | 190 | 174 | |
SS 10108/14 | – | 150 | 150 | 110 | 347 | 301 | 291 | 285 | 276 | 259 | 249 | 227 | 204 | 188 | |
SS 10108/15 | – | 150 | 150 | 110 | 372 | 323 | 311 | 305 | 296 | 278 | 267 | 244 | 219 | 201 |
ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 10120
Рабочий диапазон при 50 Гц: Q = 80 м3 / ч – 150 м3 / ч
Стандартный выход: 6 дюймов с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток Вращение: против часовой стрелки Соединение: согласно стандарту NEMA Диаметр вала: 32 мм Минимальный уровень жидкости (NPSH): 1200 мм от дна всасывающей решетки Максимальный диаметр насоса (мокрый конец) – (включая защиту кабеля): 208 мм Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3 Твердый размер: Макс 2 мм Стандарты строительства и безопасности: TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2014
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип насоса |
двигатель |
Габариты ( мм ) | Вес ( kг ) | |||||||||||||||||||||||||
10″-6″ | 10″-8″ | 10″-10″ | 6″ | 8″ | 10″ | 10″-6″ | 10″-8″ | 10″-10″ | 6″ | 8″ | 10″ |
ø |
ø D |
двигатель | насос |
общий вес |
||||||||||||
6″ л.с. |
8″ л.с. |
10″ двиг.
8″ NEMA л.с. |
kВт |
L |
L |
L |
E |
E |
E |
B |
B |
B |
ø = C |
ø = C |
ø = C |
|||||||||||||
6″ | 8″ | 10″ |
10″-6″ |
10″-8″ |
10″-10″ |
10″-6″ |
10″-8″ |
10″-10″ |
||||||||||||||||||||
SS 10120/1A | 10 | – | – | 7,5 | 1258 | – | – | 650 | – | – | 608 | – | – | 145 | – | – | 208 | 6″ | 48 | – | – | 30 | – | – | 78 | – | – | |
SS 10120/1 | 15 | – | – | 11 | 1338 | – | – | 730 | – | – | 608 | – | – | 145 | – | – | 208 | 6″ | 56 | – | – | 30 | – | – | 86 | – | – | |
SS 10120/2A | 20 | – | – | 15 | 1594 | – | – | 830 | – | – | 764 | – | – | 145 | – | – | 208 | 6″ | 66 | – | – | 36 | – | – | 102 | – | – | |
SS 10120/2 | 30 | 30 | – | 22 | 1744 | 1694 | – | 980 | 930 | – | 764 | 764 | – | 145 | 195 | – | 208 | 6″ | 82 | 121 | – | 36 | 36 | – | 118 | 157 | – | |
SS 10120/3AA | 35 | 35 | – | 26 | 1950 | 1960 | – | 1030 | 1040 | – | 920 | 920 | – | 145 | 195 | – | 208 | 6″ | 88 | 140 | – | 42 | 42 | – | 130 | 182 | – | |
SS 10120/3 | 40 | 40 | – | 30 | 2030 | 1960 | – | 1110 | 1040 | – | 920 | 920 | – | 145 | 195 | – | 208 | 6″ | 98 | 140 | – | 42 | 42 | – | 140 | 182 | – | |
SS 10120/4AAA | 50 | 50 | – | 37 | 2266 | 2146 | – | 1190 | 1070 | – | 1076 | 1076 | – | 145 | 195 | – | 208 | 6″ | 106 | 146 | – | 50 | 50 | – | 156 | 196 | – | |
SS 10120/4AA | 50 | 50 | – | 37 | 2266 | 2146 | – | 1190 | 1070 | – | 1076 | 1076 | – | 145 | 195 | – | 208 | 6″ | 106 | 146 | – | 50 | 50 | – | 156 | 196 | – | |
SS 10120/4A | 50 | 50 | – | 37 | 2266 | 2146 | – | 1190 | 1070 | – | 1076 | 1076 | – | 145 | 195 | – | 208 | 6″ | 106 | 146 | – | 50 | 50 | – | 156 | 196 | – | |
SS 10120/4 | 60 | 60 | – | 45 | 2346 | 2206 | – | 1270 | 1130 | – | 1076 | 1076 | – | 145 | 195 | – | 208 | 6″ | 116 | 158 | – | 50 | 50 | – | 166 | 208 | – | |
SS 10120/5AAA | 60 | 60 | – | 45 | 2502 | 2362 | – | 1270 | 1130 | – | 1232 | 1232 | – | 145 | 195 | – | 208 | 6″ | 116 | 158 | – | 55 | 55 | – | 171 | 213 | – | |
SS 10120/5AA | 60 | 60 | – | 45 | 2502 | 2362 | – | 1270 | 1130 | – | 1232 | 1232 | – | 145 | 195 | – | 208 | 6″ | 116 | 158 | – | 55 | 55 | – | 171 | 213 | – | |
SS 10120/5 | – | 70 | – | 52 | – | 2442 | – | – | 1210 | – | – | 1232 | – | – | 195 | – | 208 | 6″ | – | 177 | – | – | 55 | – | – | 232 | – | |
SS 10120/6AAA | – | 70 | – | 52 | – | 2598 | – | – | 1210 | – | – | 1388 | – | – | 195 | – | 208 | 6″ | – | 177 | – | – | 62 | – | – | 239 | – | |
SS 10120/6AA | – | 75 | – | 55 | – | 2638 | – | – | 1250 | – | – | 1388 | – | – | 195 | – | 208 | 6″ | – | 184 | – | – | 62 | – | – | 246 | – | |
SS 10120/6 | – | 80 | – | 59 | – | 2668 | – | – | 1280 | – | – | 1388 | – | – | 195 | – | 208 | 6″ | – | 190 | – | – | 62 | – | – | 252 | – | |
SS 10120/7AA | – | 90 | – | 66 | – | 2909 | – | – | 1365 | – | – | 1544 | – | – | 195 | – | 208 | 6″ | – | 204 | – | – | 68 | – | – | 272 | – | |
SS 10120/7A | – | 90 | – | 66 | – | 2909 | – | – | 1365 | – | – | 1544 | – | – | 195 | – | 208 | 6″ | – | 204 | – | – | 68 | – | – | 272 | – | |
SS 10120/7 | – | 100 | – | 75 | – | 2974 | – | – | 1430 | – | – | 1544 | – | – | 195 | – | 208 | 6″ | – | 218 | – | – | 68 | – | – | 286 | – | |
SS 10120/8AAA | – | 100 | – | 75 | – | 3130 | – | – | 1430 | – | – | 1700 | – | – | 195 | – | 208 | 6″ | – | 218 | – | – | 74 | – | – | 292 | – | |
SS 10120/8AA | – | 100 | – | 75 | – | 3130 | – | – | 1430 | – | – | 1700 | – | – | 195 | – | 208 | 6″ | – | 218 | – | – | 74 | – | – | 292 | – | |
SS 10120/8 | – | 110 | – | 81 | – | 3200 | – | – | 1500 | – | – | 1700 | – | – | 195 | – | 208 | 6″ | – | 230 | – | – | 74 | – | – | 304 | – | |
SS 10120/9AAA | – | 110 | – | 81 | – | 3356 | – | – | 1500 | – | – | 1856 | – | – | 195 | – | 208 | 6″ | – | 230 | – | – | 80 | – | – | 310 | – | |
SS 10120/9 | – | 125 | 125 | 92 | – | 3476 | 3200 | – | 1620 | 1344 | – | 1856 | 1856 | – | 195 | 232 | 208 | 6″ | – | 252 | 300 | – | 80 | 80 | – | 332 | 380 | |
SS 10120/10AAA | – | 125 | 125 | 92 | – | 3632 | 3356 | – | 1620 | 1344 | – | 2012 | 2012 | – | 195 | 232 | 208 | 6″ | – | 252 | 300 | – | 86 | 86 | – | 338 | 386 | |
SS 10120/10AA | – | 125 | 125 | 92 | – | 3632 | 3356 | – | 1620 | 1344 | – | 2012 | 2012 | – | 195 | 232 | 208 | 6″ | – | 252 | 300 | – | 86 | 86 | – | 338 | 386 | |
SS 10120/10A | – | 150 | 150 | 110 | – | 3817 | 3476 | – | 1805 | 1464 | – | 2012 | 2012 | – | 195 | 232 | 208 | 6″ | – | 292 | 330 | – | 86 | 86 | – | 378 | 416 | |
SS 10120/10 | – | 150 | 150 | 110 | – | 3817 | 3476 | – | 1805 | 1464 | – | 2012 | 2012 | – | 195 | 232 | 208 | 6″ | – | 292 | 330 | – | 86 | 86 | – | 378 | 416 | |
SS 10120/11 | – | 150 | 150 | 110 | – | 3973 | 3632 | – | 1805 | 1464 | – | 2168 | 2168 | – | 195 | 232 | 208 | 6″ | – | 292 | 330 | – | 92 | 92 | – | 384 | 422 | |
SS 10120/12AAA | – | 150 | 150 | 110 | – | 4129 | 3788 | – | 1805 | 1464 | – | 2324 | 2324 | – | 195 | 232 | 208 | 6″ | – | 292 | 330 | – | 99 | 99 | – | 391 | 429 |
тип насоса |
Двигатель |
м³/ч |
0 |
80 |
90 |
100 |
110 |
120 |
125 |
130 |
135 |
140 |
145 |
150 |
|||
6″
л.с. |
8″
л.с. |
10″ двиг.
8″ NEMA |
kВт | л / сек | 0,00 | 22,2 | 25,0 | 27,8 | 30,6 | 33,3 | 34,7 | 36,1 | 37,5 | 38,9 | 40,3 | 41,7 | |
gpm | 0 | 352 | 396 | 440 | 484 | 528 | 550 | 572 | 594 | 616 | 638 | 661 | |||||
SS 10120/1A | 10 | – | – | 7,5 |
(Hm) Общий
динамический
напор
(TDH)
|
25 | 21 | 20 | 20 | 18 | 17 | 16 | 16 | 15 | 14 | 13 | 11 |
SS 10120/1 | 15 | – | – | 11 | 29 | 25 | 24 | 23 | 22 | 21 | 21 | 20 | 19 | 18 | 18 | 17 | |
SS 10120/2A | 20 | – | – | 15 | 53 | 46 | 45 | 43 | 41 | 38 | 37 | 36 | 34 | 32 | 31 | 28 | |
SS 10120/2 | 30 | 30 | – | 22 | 57 | 50 | 49 | 47 | 45 | 43 | 41 | 40 | 38 | 37 | 36 | 34 | |
SS 10120/3AA | 35 | 35 | – | 26 | 78 | 68 | 65 | 63 | 59 | 56 | 53 | 51 | 48 | 46 | 45 | 40 | |
SS 10120/3 | 40 | 40 | – | 30 | 86 | 76 | 73 | 70 | 67 | 64 | 62 | 60 | 58 | 55 | 53 | 50 | |
SS 10120/4AAA | 50 | 50 | – | 37 | 103 | 89 | 85 | 83 | 78 | 73 | 69 | 67 | 63 | 60 | 58 | 51 | |
SS 10120/4AA | 50 | 50 | – | 37 | 107 | 93 | 90 | 86 | 82 | 77 | 74 | 71 | 68 | 65 | 62 | 56 | |
SS 10120/4A | 50 | 50 | – | 37 | 111 | 97 | 94 | 90 | 86 | 81 | 78 | 76 | 72 | 69 | 67 | 62 | |
SS 10120/4 | 60 | 60 | – | 45 | 115 | 101 | 98 | 94 | 90 | 85 | 83 | 80 | 77 | 74 | 71 | 67 | |
SS 10120/5AAA | 60 | 60 | – | 45 | 132 | 114 | 110 | 106 | 100 | 94 | 90 | 87 | 82 | 79 | 76 | 68 | |
SS 10120/5AA | 60 | 60 | – | 45 | 136 | 118 | 114 | 110 | 104 | 98 | 94 | 91 | 87 | 83 | 80 | 73 | |
SS 10120/5 | – | 70 | – | 52 | 144 | 126 | 122 | 117 | 112 | 107 | 103 | 100 | 96 | 92 | 89 | 84 | |
SS 10120/6AAA | – | 70 | – | 52 | 160 | 139 | 134 | 129 | 123 | 115 | 111 | 107 | 101 | 97 | 94 | 85 | |
SS 10120/6AA | – | 75 | – | 55 | 164 | 143 | 138 | 133 | 127 | 120 | 115 | 111 | 106 | 102 | 98 | 90 | |
SS 10120/6 | – | 80 | – | 59 | 172 | 151 | 146 | 140 | 134 | 128 | 124 | 120 | 115 | 111 | 107 | 101 | |
SS 10120/7AA | – | 90 | – | 66 | 193 | 169 | 163 | 156 | 149 | 141 | 136 | 131 | 125 | 120 | 116 | 107 | |
SS 10120/7A | – | 90 | – | 66 | 197 | 173 | 167 | 160 | 153 | 145 | 140 | 136 | 130 | 125 | 120 | 113 | |
SS 10120/7 | – | 100 | – | 75 | 201 | 176 | 171 | 164 | 157 | 150 | 144 | 140 | 134 | 129 | 125 | 118 | |
SS 10120/8AAA | – | 100 | – | 75 | 218 | 190 | 183 | 176 | 167 | 158 | 152 | 147 | 140 | 134 | 129 | 119 | |
SS 10120/8AA | – | 100 | – | 75 | 222 | 194 | 187 | 180 | 171 | 162 | 156 | 151 | 144 | 139 | 134 | 124 | |
SS 10120/8 | – | 110 | – | 81 | 230 | 202 | 195 | 187 | 179 | 171 | 165 | 160 | 153 | 148 | 143 | 135 | |
SS 10120/9AAA | – | 110 | – | 81 | 247 | 215 | 208 | 200 | 190 | 180 | 173 | 167 | 159 | 153 | 147 | 136 | |
SS 10120/9 | – | 125 | 125 | 92 | 258 | 227 | 220 | 211 | 202 | 192 | 186 | 180 | 173 | 166 | 160 | 152 | |
SS 10120/10AAA | – | 125 | 125 | 92 | 275 | 240 | 232 | 223 | 212 | 201 | 193 | 187 | 178 | 171 | 165 | 153 | |
SS 10120/10AA | – | 125 | 125 | 92 | 279 | 244 | 236 | 227 | 216 | 205 | 198 | 191 | 183 | 176 | 169 | 158 | |
SS 10120/10A | – | 150 | 150 | 110 | 283 | 248 | 240 | 230 | 220 | 209 | 202 | 196 | 187 | 180 | 174 | 163 | |
SS 10120/10 | – | 150 | 150 | 110 | 287 | 252 | 244 | 234 | 224 | 214 | 206 | 200 | 192 | 185 | 178 | 169 | |
SS 10120/11 | – | 150 | 150 | 110 | 316 | 277 | 269 | 257 | 247 | 235 | 227 | 220 | 211 | 203 | 196 | 186 | |
SS 10120/12AAA | – | 150 | 150 | 110 | 333 | 291 | 281 | 270 | 257 | 244 | 234 | 227 | 216 | 208 | 201 | 187 |
ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 10160
Рабочий диапазон при 50 Гц: Q = 100 м3 / ч - 200 м3 / ч
Стандартный выход: 6 дюймов с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: согласно стандарту NEMA Диаметр вала: 32 мм
Минимальный уровень жидкости (NPSH): 1200 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 208 мм
Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3
Твердый размер: Макс 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 01/2013
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип насоса | двигатель | Габариты ( мм ) | Вес ( kг ) | |||||||||||||||||||||||||
10″-6″ | 10″-8″ | 10″-10″ | 6″ | 8″ | 10″ | 10″-6″ | 10″-8″ | 10″-10″ | 6″ | 8″ | 10″ | ø | ø D | двигатель | насос | общий вес | ||||||||||||
6″ л.с. | 8″ л.с. | 10″ двиг.
8″ NEMA л.с. |
kВт | L | L | L | E | E | E | B | B | B | ø = C | ø = C | ø = C | |||||||||||||
6″ | 8″ | 10″ | 10″-6″ | 10″-8″ | 10″-10″ | 10″-6″ | 10″-8″ | 10″-10″ | ||||||||||||||||||||
SS 10160/1A | 12.5 | – | – | 9,2 | 1298 | – | – | 690 | – | – | 608 | – | – | 145 | – | – | 208 | 6″ | 50 | – | – | 30 | – | – | 80 | – | – | |
SS 10160/1 | 15 | – | – | 11 | 1338 | – | – | 730 | – | – | 608 | – | – | 145 | – | – | 208 | 6″ | 56 | – | – | 30 | – | – | 86 | – | – | |
SS 10160/2AА | 25 | – | – | 18.5 | 1644 | – | – | 880 | – | – | 764 | – | – | 145 | – | – | 208 | 6″ | 66 | – | – | 36 | – | – | 108 | – | – | |
SS 10160/2А | 30 | 30 | – | 22 | 1744 | 1694 | – | 980 | 930 | – | 764 | 764 | – | 145 | 195 | – | 208 | 6″ | 82 | 121 | – | 36 | 37 | – | 118 | 158 | – | |
SS 10160/02 | 30 | 30 | – | 22 | 1744 | 1694 | – | 980 | 930 | – | 764 | 764 | – | 145 | 195 | – | 208 | 6″ | 88 | 121 | – | 36 | 37 | – | 118 | 158 | – | |
SS 10160/3ААА | 40 | 40 | – | 30 | 2030 | 1960 | – | 1110 | 1040 | – | 920 | 920 | – | 145 | 195 | – | 208 | 6″ | 98 | 140 | – | 43 | 43 | – | 141 | 183 | – | |
SS 10160/3AA | 40 | 40 | – | 30 | 2030 | 1960 | – | 1110 | 1040 | – | 920 | 920 | – | 145 | 195 | – | 208 | 6″ | 98 | 140 | – | 43 | 43 | – | 141 | 183 | – | |
SS 10160/03A | 50 | 50 | – | 37 | 2110 | 1990 | – | 1190 | 1070 | – | 920 | 920 | – | 145 | 195 | – | 208 | 6″ | 106 | 146 | – | 43 | 43 | – | 149 | 189 | – | |
SS 10160/03 | 50 | 50 | – | 37 | 2110 | 2990 | – | 1190 | 1070 | – | 920 | 920 | – | 145 | 195 | – | 208 | 6″ | 106 | 146 | – | 43 | 43 | – | 149 | 189 | – | |
SS 10160/04ААА | 60 | 60 | – | 45 | 2346 | 2206 | – | 1270 | 1130 | – | 1076 | 1076 | – | 145 | 195 | – | 208 | 6″ | 116 | 158 | – | 49 | 50 | – | 169 | 208 | – | |
SS 10160/04AA | 60 | 60 | – | 45 | 2346 | 2206 | – | 1270 | 1130 | – | 1076 | 1076 | – | 145 | 195 | – | 208 | 6″ | 116 | 158 | – | 49 | 50 | – | 169 | 208 | – | |
SS 10160/04A | 60 | 60 | – | 45 | 2346 | 2206 | – | 1270 | 1130 | – | 1076 | 1076 | – | 145 | 195 | – | 208 | 6″ | 116 | 158 | – | 49 | 50 | – | 169 | 208 | – | |
SS 10160/04 | 60 | 60 | – | 45 | 2346 | 2206 | – | 1270 | 1130 | – | 1076 | 1076 | – | 145 | 195 | – | 208 | 6″ | – | 158 | – | 49 | 50 | – | 169 | 208 | – | |
SS 10160/5AAA | – | 70 | – | 52 | – | 2442 | – | – | 1210 | – | – | 1232 | – | – | 195 | – | 208 | 6″ | – | 177 | – | – | 56 | – | – | 233 | – | |
SS 10160/05AA | – | 70 | – | 52 | – | 2442 | – | – | 1210 | – | – | 1232 | – | – | 195 | – | 208 | 6″ | – | 177 | – | – | 56 | – | – | 233 | – | |
SS 10160/05А | – | 75 | – | 55 | – | 2482 | – | – | 1250 | – | – | 1232 | – | – | 195 | – | 208 | 6″ | – | 184 | – | – | 56 | – | – | 240 | – | |
SS 10160/05 | – | 75 | – | 55 | – | 2482 | – | – | 1250 | – | – | 1232 | – | – | 195 | – | 208 | 6″ | – | 184 | – | – | 56 | – | – | 240 | – | |
SS 10160/06AАА | – | 80 | – | 59 | – | 2668 | – | – | 1280 | – | – | 1388 | – | – | 195 | – | 208 | 6″ | – | 190 | – | – | 63 | – | – | 253 | – | |
SS 10160/06АА | – | 90 | – | 66 | – | 2753 | – | – | 1365 | – | – | 1388 | – | – | 195 | – | 208 | 6″ | – | 204 | – | – | 63 | – | – | 267 | – | |
SS 10160/06A | – | 90 | – | 66 | – | 2753 | – | – | 1365 | – | – | 1700 | – | – | 195 | – | 208 | 6″ | – | 204 | – | – | 63 | – | – | 267 | – | |
SS 10160/06 | – | 90 | – | 66 | – | 2753 | – | – | 1365 | – | – | 1700 | – | – | 195 | – | 208 | 6″ | – | 204 | – | – | 63 | – | – | 267 | – | |
SS 10160/07ААА | – | 100 | – | 75 | – | 2974 | – | – | 1430 | – | – | 1544 | – | – | 195 | – | 208 | 6″ | – | 218 | – | – | 69 | – | – | 287 | – | |
SS 10160/07AA | – | 100 | – | 75 | – | 2974 | – | – | 1430 | – | – | 1544 | – | – | 195 | – | 208 | 6″ | – | 218 | – | – | 69 | – | – | 287 | – | |
SS 10160/07А | – | 110 | – | 81 | – | 3044 | – | – | 1500 | – | – | 1544 | – | – | 195 | – | 208 | 6″ | – | 230 | – | – | 69 | – | – | 299 | – | |
SS 10160/07 | – | 110 | – | 81 | – | 3044 | – | – | 1500 | – | – | 1544 | – | – | 195 | – | 208 | 6″ | – | 230 | – | – | 69 | – | – | 299 | – | |
SS 10160/08АAA | – | 125 | 125 | 92 | – | 3320 | 3044 | – | 1620 | 1344 | – | 1700 | 1700 | – | 195 | 232 | 208 | 6″ | – | 252 | 300 | – | 76 | 76 | – | 328 | 376 | |
SS 10160/08АA | – | 125 | 125 | 92 | – | 3320 | 3044 | – | 1620 | 1344 | – | 1700 | 1700 | – | 195 | 232 | 208 | 6″ | – | 252 | 300 | – | 76 | 76 | – | 328 | 376 | |
SS 10160/08А | – | 125 | 125 | 92 | – | 3320 | 3044 | – | 1620 | 1344 | – | 1700 | 1700 | – | 195 | 232 | 208 | 6″ | – | 252 | 300 | – | 76 | 76 | – | 328 | 376 | |
SS 10160/08 | – | 125 | 125 | 92 | – | 3320 | 3044 | – | 1620 | 1344 | – | 1700 | 1700 | – | 195 | 232 | 208 | 6″ | – | 252 | 300 | – | 76 | 76 | – | 328 | 376 | |
– |
тип насоса |
двигатель | Габариты (мм ) | вес ( kг ) | |||||||||||||||||||||||||
10″-6″ | 10″-8″ | 10″-10″ | 6″ | 8″ | 10″ | 10″-6″ | 10″-8″ | 10″-10″ | 6″ | 8″ | 10″ |
ø |
ø D |
двигатель |
насос |
общий вес |
||||||||||||
6″ л.с. |
8″ л.с. |
10″двиг.
8″ NEMA л.с. |
kВт |
L |
L |
L |
E |
E |
E |
B |
B |
B |
ø = C |
ø = C |
ø = C |
|||||||||||||
6″ | 8″ | 10″ | 10″-6″ | 10″-8″ | 10″-10″ | 10″-6″ | 10″-8″ | 10″-10″ | ||||||||||||||||||||
SS 10160/09ААА |
– |
125 |
125 |
92 |
– |
3476 |
3200 |
– |
1620 |
1344 |
– |
1856 |
1856 |
– |
195 |
232 |
208 |
6″ |
– |
252 |
300 |
– |
82 |
82 |
– |
334 |
382 |
|
SS 10160/09АА |
– |
150 |
150 |
110 |
– |
3661 |
3320 |
– |
1805 |
1464 |
– |
1856 |
1856 |
– |
195 |
232 |
208 |
6″ |
– |
292 |
330 |
– |
82 |
82 |
– |
374 |
412 |
|
SS 10160/09А |
– |
150 |
150 |
110 |
– |
3661 |
3320 |
– |
1805 |
1464 |
– |
1856 |
1856 |
– |
195 |
232 |
208 |
6″ |
– |
292 |
330 |
– |
82 |
82 |
– |
374 |
412 |
|
SS 10160/09 |
– |
150 |
150 |
110 |
– |
3661 |
3320 |
– |
1805 |
1464 |
– |
1856 |
1856 |
– |
195 |
232 |
208 |
6″ |
– |
292 |
330 |
– |
82 |
82 |
– |
374 |
412 |
|
SS 10160/10ААА |
– |
150 |
150 |
110 |
– |
3817 |
3476 |
– |
1805 |
1464 |
– |
2012 |
2012 |
– |
195 |
232 |
208 |
6″ |
– |
292 |
330 |
– |
89 |
89 |
– |
381 |
415 |
|
SS 10160/10АА |
– |
150 |
150 |
110 |
– |
3817 |
3476 |
– |
1805 |
1464 |
– |
2012 |
2012 |
|
195 |
232 |
208 |
6″ |
– |
292 |
330 |
– |
89 |
89 |
– |
381 |
419 |
|
SS 10160/10А |
– |
150 |
150 |
110 |
– |
3817 |
3476 |
– |
1805 |
1464 |
– |
2012 |
2012 |
– |
195 |
232 |
208 |
6″ |
– |
292 |
330 |
– |
89 |
89 |
– |
381 |
419 |
|
SS 10160/10 |
– |
150 |
150 |
110 |
– |
3817 |
3476 |
– |
1805 |
1464 |
– |
2012 |
2012 |
– |
195 |
232 |
208 |
6″ |
– |
292 |
330 |
– |
89 |
89 |
– |
381 |
419 |
|
|
||||||||||||||||||||||||||||
тип насоса | Двигатель | м³/ч | 0 | 120 | 130 | 140 | 150 | 155 | 160 | 165 | 170 | 180 | 190 | 200 | |||
6″
л.с. |
8″
л.с. |
10″ двиг.
8″ NEMA |
kВт | л / сек | 0,00 | 33,3 | 36,1 | 38,9 | 41,7 | 43,1 | 44,4 | 45,8 | 47,2 | 50,0 | 52,8 | 55,6 | |
gpm | 0 | 528 | 572 | 616 | 661 | 683 | 705 | 727 | 749 | 793 | 837 | 881 | |||||
SS 10160/1A | 12.5 | – | – | 9.2 |
(Hm) Общий
динамический
напор
(TDH)
|
28 | 19 | 18 | 18 | 16 | 15 | 15 | 15 | 14 | 12 | 10 | 9 |
SS 10160/01 | 15 | – | – | 11 | 32 | 23 | 22 | 22 | 22 | 21 | 20 | 20 | 19 | 17 | 16 | 13 | |
SS 10160/2AА | 25 | – | – | 18.5 | 56 | 38 | 37 | 35 | 33 | 31 | 30 | 29 | 27 | 24 | 21 | 18 | |
SS 10160/2А | 30 | 30 | – | 22 | 60 | 42 | 41 | 39 | 37 | 36 | 35 | 34 | 32 | 29 | 26 | 22 | |
SS 10160/02 | 30 | 30 | – | 22 | 63 | 46 | 45 | 43 | 42 | 41 | 40 | 38 | 37 | 34 | 31 | 26 | |
SS 10160/3ААА | 40 | 40 | – | 30 | 84 | 57 | 55 | 53 | 49 | 46 | 45 | 44 | 41 | 37 | 31 | 27 | |
SS 10160/3AA | 40 | 40 | – | 30 | 87 | 61 | 59 | 57 | 54 | 51 | 50 | 48 | 46 | 42 | 36 | 31 | |
SS 10160/03A | 50 | 50 | – | 37 | 91 | 65 | 63 | 61 | 58 | 56 | 55 | 53 | 51 | 46 | 42 | 35 | |
SS 10160/03 | 50 | 50 | – | 37 | 95 | 68 | 67 | 65 | 62 | 61 | 60 | 58 | 56 | 51 | 47 | 40 | |
SS 10160/04AAA | 60 | 60 | – | 45 | 115 | 80 | 78 | 74 | 70 | 67 | 65 | 63 | 60 | 54 | 47 | 40 | |
SS 10160/04AA | 60 | 60 | – | 45 | 119 | 84 | 81 | 78 | 74 | 72 | 70 | 68 | 65 | 59 | 52 | 44 | |
SS 10160/04A | 60 | 60 | – | 45 | 123 | 87 | 85 | 82 | 79 | 77 | 75 | 72 | 69 | 64 | 57 | 48 | |
SS 10160/04 | 60 | 60 | – | 45 | 126 | 91 | 89 | 86 | 83 | 82 | 79 | 77 | 74 | 68 | 63 | 53 | |
SS 10160/5AAA | – | 70 | – | 52 | 147 | 103 | 100 | 96 | 91 | 87 | 85 | 82 | 78 | 71 | 62 | 53 | |
SS 10160/05AA | – | 75 | – | 52 | 151 | 107 | 104 | 100 | 95 | 92 | 90 | 87 | 83 | 76 | 68 | 57 | |
SS 10160/05A | – | 75 | – | 55 | 154 | 110 | 107 | 104 | 100 | 97 | 94 | 91 | 88 | 81 | 73 | 62 | |
SS 10160/05 | – | 75 | – | 55 | 158 | 114 | 111 | 108 | 104 | 102 | 99 | 96 | 93 | 86 | 78 | 66 | |
SS 10160/06AAA | – | 80 | – | 59 | 179 | 126 | 122 | 118 | 112 | 108 | 105 | 101 | 97 | 88 | 78 | 66 | |
SS 10160/06AA | – | 90 | – | 66 | 182 | 129 | 126 | 122 | 116 | 113 | 109 | 106 | 102 | 93 | 83 | 71 | |
SS 10160/06A | – | 90 | – | 66 | 186 | 133 | 130 | 126 | 120 | 118 | 114 | 111 | 107 | 98 | 89 | 75 | |
SS 10160/06 | – | 90 | – | 66 | 190 | 137 | 134 | 129 | 125 | 123 | 119 | 115 | 111 | 103 | 94 | 79 | |
SS 10160/07ААА | – | 100 | – | 75 | 210 | 148 | 144 | 139 | 132 | 128 | 124 | 121 | 115 | 105 | 94 | 79 | |
SS 10160/07AA | – | 100 | – | 75 | 214 | 152 | 148 | 143 | 137 | 133 | 129 | 125 | 120 | 110 | 99 | 84 | |
SS 10160/07A | – | 110 | – | 81 | 218 | 156 | 152 | 147 | 141 | 138 | 134 | 130 | 125 | 115 | 104 | 88 | |
SS 10160/07 | – | 110 | – | 81 | 221 | 160 | 156 | 151 | 145 | 143 | 139 | 135 | 130 | 120 | 109 | 92 | |
SS 10160/08АAA | – | 125 | 125 | 92 | 242 | 171 | 167 | 161 | 153 | 149 | 144 | 140 | 134 | 122 | 109 | 93 | |
SS 10160/08АA | – | 125 | 125 | 92 | 245 | 175 | 170 | 165 | 157 | 154 | 149 | 144 | 139 | 127 | 115 | 97 | |
SS 10160/08А | – | 125 | 125 | 92 | 249 | 179 | 174 | 169 | 162 | 159 | 154 | 149 | 144 | 132 | 120 | 101 | |
SS 10160/08 | – | 125 | 125 | 92 | 253 | 182 | 178 | 173 | 166 | 164 | 159 | 154 | 149 | 137 | 125 | 106 | |
тип насоса | Двигатель | м³/ч | 0 | 120 | 130 | 140 | 150 | 155 | 160 | 165 | 170 | 180 | 190 | 200 | |||
6″
л.с. |
8″
л.с. |
10″ двиг.
8″ NEMA |
kВт | л / сек | 0,00 | 33,3 | 36,1 | 38,9 | 41,7 | 43,1 | 44,4 | 45,8 | 47,2 | 50,0 | 52,8 | 55,6 | |
gpm | 0 | 528 | 572 | 616 | 661 | 683 | 705 | 727 | 749 | 793 | 837 | 881 | |||||
SS 10160/09ААA | – | 125 | 125 | 92 |
(Hm) Общий
динамический
напор
(TDH)
|
273 | 194 | 189 | 182 | 174 | 169 | 164 | 159 | 153 | 139 | 125 | 106 |
SS 10160/09АА | – | 150 | 150 | 110 | 277 | 198 | 193 | 186 | 178 | 174 | 169 | 164 | 157 | 144 | 130 | 110 | |
SS 10160/09А | – | 150 | 150 | 110 | 281 | 201 | 196 | 190 | 183 | 179 | 174 | 168 | 162 | 149 | 135 | 114 | |
SS 10160/09 | – | 150 | 150 | 110 | 284 | 205 | 200 | 194 | 187 | 184 | 179 | 173 | 167 | 154 | 141 | 119 | |
SS 10160/10ААА | – | 150 | 150 | 110 | 305 | 217 | 211 | 204 | 195 | 190 | 184 | 178 | 171 | 157 | 140 | 119 | |
SS 10160/10АА | – | 150 | 150 | 110 | 309 | 221 | 215 | 208 | 199 | 194 | 189 | 183 | 176 | 161 | 146 | 123 | |
SS 10160/10A | – | 150 | 150 | 110 | 312 | 224 | 219 | 212 | 203 | 199 | 194 | 188 | 181 | 166 | 151 | 128 | |
SS 10160/10 | – | 150 | 150 | 110 | 310 | 228 | 223 | 216 | 208 | 204 | 199 | 192 | 186 | 171 | 156 | 132 | |
ИЗГОТОВЛЕННЫЕ ПОЛНОСТЬЮ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ SS 10215
Рабочий диапазон при 50 Гц: Q = 150 м3 / ч - 270 м3 / ч
Стандартный выход: 6 дюймов с внутренней резьбой 11 TPI (NPT: дополнительно) Тип рабочего колеса: смешанный поток
Вращение: против часовой стрелки
Соединение: согласно стандарту NEMA Диаметр вала: 45 мм
Минимальный уровень жидкости (NPSH): 1200 мм от дна всасывающей решетки
Максимальный диаметр насоса (мокрый конец) - (включая защиту кабеля): 232 мм
Наполняемая жидкость: химически и механически не агрессивна. Максимально допустимое твердое количество = 50 г / м3
Твердый размер: Макс 2 мм
Стандарты строительства и безопасности:
TS 11146: 1993 TS EN 809: 2000 98/37 / EC
TS EN ISO 12100-1: 2007 TS EN ISO 12100-2: 2006 Дата 05/2013
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип насоса |
Двигатель | Габариты ( мм ) | Вес ( kг ) | |||||||||||||||
10″-8″ | 10″-10″ | 8″ | 10″ | 10″ | 8″ | 10″ |
ø
|
ø D |
двигатель | насос | общий вес | |||||||
8″ л.с. | 10″ л.с. | kВт | L | L | E | E | B | ø = C | ø = C | |||||||||
8″ | 10″ | 10″-8″ | 10″-8″ | 10″-10″ | ||||||||||||||
SS 10215/1A | 30 | – | 22 | 1706 | – | 930 | – | 776 | 195 | – | 232 | 6″ | 121 | – | 51,6 | 172,6 | – | |
SS 10215/01 | 30 | – | 22 | 1706 | – | 930 | – | 776 | 195 | – | 232 | 6″ | 121 | – | 51,6 | 172,6 | – | |
SS 10215/2AA | 40 | – | 30 | 1992 | – | 1040 | – | 952 | 195 | – | 232 | 6″ | 140 | – | 60,7 | 200,7 | – | |
SS 10215/02 | 50 | – | 37 | 2022 | – | 1070 | – | 952 | 195 | – | 232 | 6″ | 146 | – | 60,7 | 206,7 | – | |
SS 10215/3AAA | 60 | – | 45 | 2258 | – | 1130 | – | 1128 | 195 | – | 232 | 6″ | 158 | – | 69,8 | 227,8 | – | |
SS 10215/03A | 70 | – | 52 | 2338 | – | 1210 | – | 1128 | 195 | – | 232 | 6″ | 177 | – | 69,8 | 247 | – | |
SS 10215/03 | 75 | – | 55 | 2378 | – | 1250 | – | 1128 | 195 | – | 232 | 6″ | 184 | – | 69,8 | 254 | – | |
SS 10215/04AAAA | 80 | – | 59 | 2584 | – | 1280 | – | 1304 | 195 | – | 232 | 6″ | 190 | – | 78,9 | 269 | – | |
SS 10215/04AA | 90 | – | 66 | 2669 | – | 1365 | – | 1304 | 195 | – | 232 | 6″ | 204 | – | 78,9 | 283 | – | |
SS 10215/04 | 100 | – | 75 | 2734 | – | 1430 | – | 1304 | 195 | – | 232 | 6″ | 218 | – | 78,9 | 297 | – | |
SS 10215/05AAA | 110 | – | 81 | 2980 | – | 1500 | – | 1480 | 195 | – | 232 | 6″ | 230 | – | 88 | 318 | – | |
SS 10215/05 | 125 | 125 | 92 | 3100 | 2824 | 1620 | 1344 | 1480 | 195 | 240 | 232 | 6″ | 252 | 300 | 88 | 340 | 388 | |
SS 10215/06 | 150 | 150 | 110 | 3461 | 3120 | 1805 | 1464 | 1656 | 195 | 240 | 232 | 6″ | 292 | 330 | 97,1 | 389 | 427 | |
SS 10215/07 | – | 180 | 132 | – | 3416 | – | 1584 | 1832 | – | 240 | 232 | 6″ | – | 370 | 106,2 | – | 476 | |
SS 10215/08 | – | 200 | 147 | – | 3682 | – | 1674 | 2008 | – | 240 | 232 | 6″ | – | 400 | 115,3 | – | 515 | |
SS 10215/10 | – | 250 | 185 | – | 4058 | – | 1874 | 2184 | – | 240 | 232 | 6″ | – | 464 | 124,4 | – | 588 |
тип насоса |
двигатель | м³/ч | 0 | 150 | 170 | 190 | 200 | 205 | 210 | 215 | 220 | 225 | 230 | 250 | 270 | ||
8″
л.с. |
10″
л.с. |
kВт | л / сек | 0,00 | 41,67 | 47,22 | 52,78 | 55,56 | 56,94 | 58,33 | 59,72 | 61,11 | 62,50 | 63,89 | 69,44 | 75,00 | |
gpm | 0 | 661 | 749 | 837 | 881 | 903 | 925 | 947 | 969 | 991 | 1013 | 1101 | 1189 | ||||
SS 10215/1A | 30 | – | 22 |
(Hm) Общий
динамический
напор
(TDH)
|
36 | 26 | 24 | 22 | 21 | 20 | 20 | 19 | 19 | 18 | 17 | 14 | 10 |
SS 10215/01 | 30 | – | 22 | 42 | 31 | 29 | 27 | 27 | 26 | 26 | 25 | 24 | 24 | 23 | 20 | 16 | |
SS 10215/2AA | 40 | – | 30 | 71 | 51 | 48 | 45 | 42 | 41 | 40 | 39 | 38 | 36 | 35 | 27 | 20 | |
SS 10215/02 | 50 | – | 37 | 84 | 61 | 57 | 55 | 53 | 52 | 51 | 50 | 49 | 48 | 46 | 40 | 33 | |
SS 10215/3AAA | 60 | – | 45 | 107 | 77 | 72 | 67 | 63 | 61 | 60 | 58 | 56 | 55 | 52 | 41 | 30 | |
SS 10215/03A | 70 | – | 52 | 119 | 87 | 81 | 77 | 74 | 73 | 71 | 69 | 68 | 66 | 63 | 54 | 43 | |
SS 10215/03 | 75 | – | 55 | 126 | 92 | 86 | 82 | 80 | 78 | 77 | 75 | 73 | 72 | 69 | 60 | 49 | |
SS 10215/04AAAA | 80 | – | 59 | 142 | 103 | 96 | 89 | 85 | 82 | 79 | 78 | 75 | 73 | 69 | 55 | 40 | |
SS 10215/04AA | 90 | – | 66 | 155 | 113 | 105 | 99 | 95 | 93 | 91 | 89 | 87 | 84 | 81 | 68 | 53 | |
SS 10215/04 | 100 | – | 75 | 168 | 122 | 115 | 109 | 106 | 105 | 103 | 100 | 98 | 96 | 92 | 80 | 66 | |
SS 10215/05AAA | 110 | – | 81 | 190 | 138 | 129 | 122 | 116 | 114 | 111 | 108 | 105 | 103 | 98 | 81 | 63 | |
SS 10215/05 | 125 | 125 | 92 | 209 | 153 | 143 | 137 | 133 | 131 | 128 | 125 | 122 | 120 | 116 | 100 | 82 | |
SS 10215/06 | 150 | 150 | 110 | 251 | 184 | 172 | 164 | 159 | 157 | 154 | 150 | 147 | 144 | 139 | 121 | 99 | |
SS 10215/07 | – | 180 | 132 | 293 | 214 | 200 | 191 | 186 | 183 | 179 | 175 | 171 | 168 | 162 | 141 | 115 | |
SS 10215/08 | – | 200 | 147 | 335 | 245 | 229 | 219 | 212 | 209 | 205 | 200 | 196 | 192 | 185 | 161 | 131 | |
SS 10215/10 | – | 250 | 185 | 419 | 306 | 286 | 273 | 265 | 261 | 256 | 250 | 245 | 240 | 231 | 201 | 164 |
