Пристрій керування та  захисту електрообладнання для трифазних мереж

Характеристики: 380 В, 50/60 Гц, потужність електродвигуна (ЕД) – довільна.

Основні функції: комплексний захист, включаючи захист від різних порушень електромережи (асимметрія мережи живлення, «обрив» фазы, недостатня потужність мережи ), від струмової перегрузки (хоч би жодной з трех фаз), відключення ЕД при зниженні нагрузки ниже допустимої; от теплової перегрузки, захист від заклинювання чи перевищенні часу пуску ЕД, заборона включення ЕД при порушеної ізоляції; відключення при порушенні ізоляції у процесі роботи; захист людини при дотику до струмопровідних частин ЕУ; індикація кодов захисту, фазних струмов, установок захисту и др. параметрів, программно-логичне управління, цифровий зв’язок з системами висшего рівня.

Ці засоби застосовуються для автоматизації об’єктів майже усіх без виключення промислових галузей, й, насамперед, галузей паливно-енергетичного комплексу, комунального господарства (в тому числі – автоматика індівідуальних теплових пунктів, котельних й др.), жилищного будівництва, харчової та  переробної промисловості, при спеціальноу замовленні можлива комплектація станцій для роботи у парі з керуючими шафами лифтів. При правильному налаштуванні можна виключити аварійне відключення лифту та уникнути застрявання людей у кабині.

З використанням орігинальної технології створені засоби автоматизації електроустановок – низковольтні комплектні установки (НКУ, ГОСТ 28668-90), які мають радикально покращену якість  захисту електрообладнання, розширену функциональну можливість, значно зменшені габариты при суттєво зниженой їх вартості, що й сприяло їх високой конкурентоспроможності у порівнянні з іноземними аналогами, а також виробів, вироблених на базе іх комплектуючих . Основні пререваги ціх виробів є:

1. Високий рівень надійності при демократичности ціни.
2. Послегарантийне обслуговування виробів.
3. Можливість через регіонального представника проводить регламентні роботи по обслуговуванню виробів.
4. Можливість віддалено консультуватися зі специалистом регіонального представництва, що облегшує обслуговування установкою.

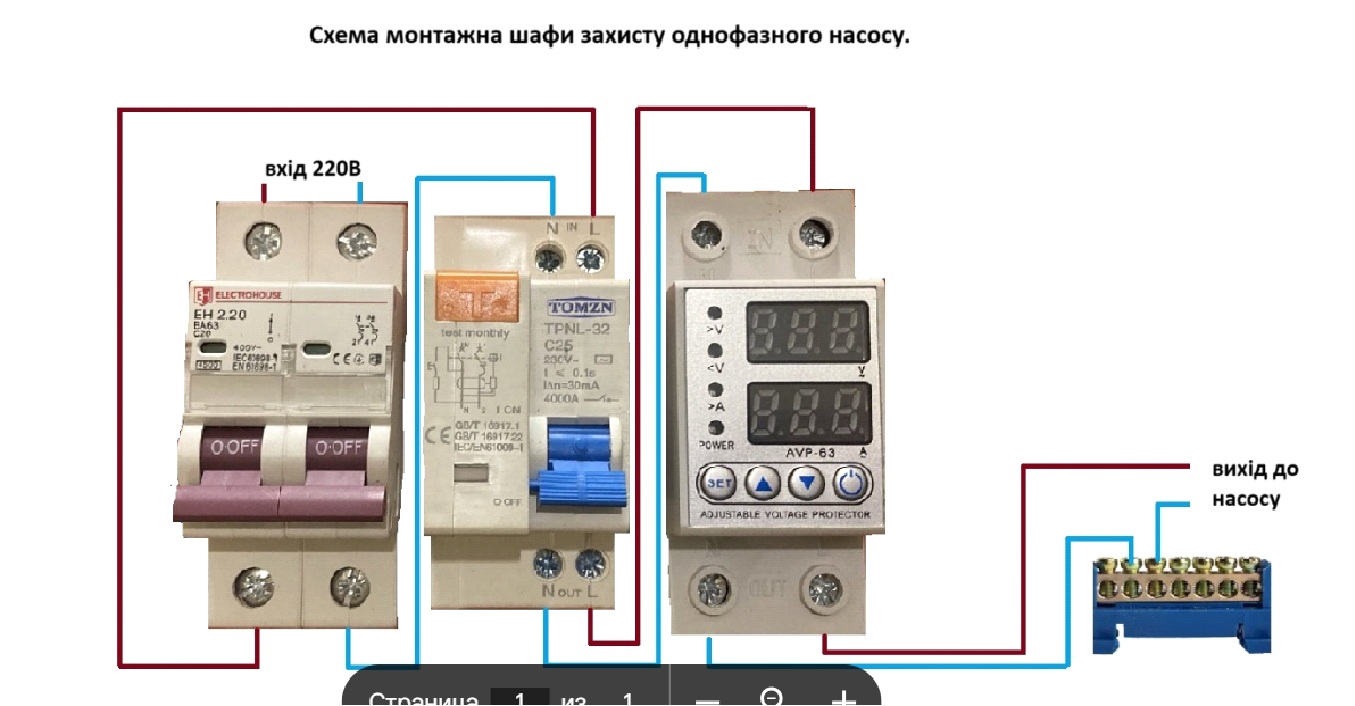

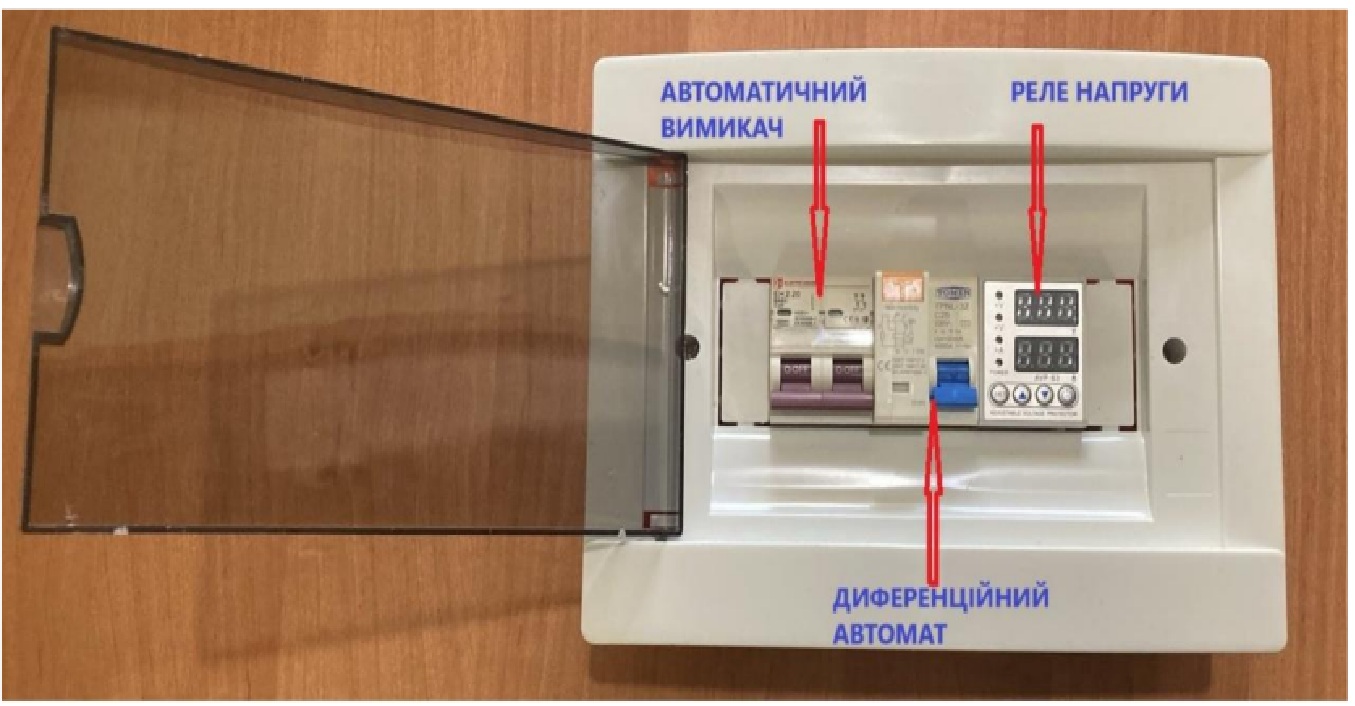

Для обслуговування насосів та насосних станцій наше підприємство пропонує використовувати станції керування та по захисту марки ТК  та ЕР.

Таблиця значень ступенів захисту IP ( пиловологозахищеність)

Можливі значення коду IP



	IP x0	IP x1	IP x2	IP x3	IP x4	IP x5	IP x6	IP x7	IP x8
IP 0x	IP 00
IP 1x	IP 10	IP 11	IP 12
IP 2x	IP 20	IP 21	IP 22	IP 23
IP 3x	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	IP 50				IP 54	IP 55
IP 6x	IP 60					IP 65	IP 66	IP 67	IP 68



Схемы методів іспитів ступені захисту (IPxx) від проникнення стороних твердих тіл, пилу, води.
(відповідно зі стандартом Международної електротехничної комисії IEC 598 и Европейськими нормами EN 60598)

Дощова установка з поворотним вихідним патрубком

Захист від сторонніх твердих тіл, пилу.
Перша цифра IP(Xx)	Вид захисту	Схема метода іспитів
0	Захисту нема
1	Захист от твердих тіл розміром >=50 мм		Куля диаметром 50 мм та стандартний випробувальний щуп
2	Захист от твердих тіл розміром >=12,5 мм		Куля диаметром 12,5 мм та стандартний випробувальний щуп
3	Захист от твердих тіл розміром >=2,5 мм		стандартний випробувальний щуп (чи провід диаметром 2,5 мм)
4	Захист от твердих тіл розміром >=1,0 мм		стандартний випробувальний щуп (чи провід диаметром 1,0 мм)
5	Частковий захист від пилу		Камера пилу (циркуляція тальку)
6	Повний захист від пилу		Камера пилу (циркуляція тальку)
Захист від води
Друга цифра IP(xX)	Вид по захисту	Схема методу іспитів
0	Захисту нема
1	Захист від крапель конденсату, падаючих вертикально		Зрошувальна система в камері штучного дощу
2	Захист від крапель падаючих під кутом до 15 o		Зрошувальна система в камері штучного дощу
3	Захист від крапель падаючих під кутом до 60 o		Дощова установка з поворотним вихідним патрубком
4	Захист від бризок, падаючих під любим кутом		Дощова установка з поворотним вихідним патрубком
5	Захист від струмінь, падаючих під любим кутом		Гідронасос зі шлангом та насадкою діаметром 6,3 мм, витрати води 12,5 л/хв
6	Захист від дінамічного впливу потоків води (морська хвиля)		Гідронасос зі шлангом та насадкою діаметром 12,5 мм, витрати води 100 л/хв
7	Захист от попадання води при зануренні на певну глибину та час		Занурення у ванну із шаром води 1 м
8	Захист від води при необмеженному часі занурення на певну глибину	Іспити  за методикою, узгодженої з замовником чи кінцевим споживачем

ТК111, ТК112

Шафа (станція) керуванням свердловиними насосами та загальнопромисловими електроустановками.

Характеристики: 380В, 50 Гц, потужність електродвигуна (ЕД) – от 0,1 до 360 кВт.





                                     Станції по захисту та керуванням

Ціна 27.03 2023 р.

Назва станції	Потужність, кВт	Струм, А	Ціна в ₴ (грн) з ПДВ
З ПРЯМИМ ПУСКОМ (базова модель)
ТК102	2,2	18	10401
ТК112-Н1-ОП/0	0,7 – 3,5	2-10	12741
ТК112-Н1-ОП/1	2,5 – 11	6-25	13584
ТК112-Н1-ОП/2	4,5 – 22	10-63	17421
ТК112-Н1-ОП/3	8,5 – 32	20-95	24180
ТК112-Н1-ОП/4	15 – 45	30-115	34905
ТК112-Н1-ОП/5	45 – 110	90-250	57462
ТК112-Н1-ОП/6	75 – 180	150-360	88404
ТК112-Н1-ОП/7	110 – 250	220-500	98805
ТК112-Н1-ОП/ХХ	> 250 кВт (> 500А)		договорна



Станції прямого пуску ТМ ЕР

Основні фукції захисту й керування:

1.Захист від обриву фази при трифазній мережи;

2. Контрольструму двигуна й захист від перевантаження;

3. Контролювання навантаження двигуна за коефіціентом потужності (КП) cos f;

4. Захист по рівню напруги у мережи живлення 220В або 380В у  залежності від типу пристрою;

5. Програмування параметрів агрегату: рівнів, тиску, та інш;

5.Сигналізація з кодом помилки з фіксацією дати й часу аварії;

6. Журнал подій з фіксацією 100 записів дати й часу;

7. Контроль рівня за допомогою поплавкового або електродними датчиками;

8. Контроль помилкового спрацювання датчиків;

9. Можливість роботи з аналоговим датчиком 4-20 мА(тиск, температура, рівень рідини й т.д.);

10. Вхід для можливості дістанційного керування й контролю роботи пристрою;

Станції цього модельного ряду не дають можливість із-за конструктивних особливостів контролера перевіряти й робити захист по падінню супротиву ізоляції!

Ціна 15.04 2024 р.

Назва станції	Потужність, кВт	Струм, А	Ціна в ₴ (грн) з ПДВ
З ПРЯМИМ ПУСКОМ (базова модель)
ЕР1-4.0 DOL	4	10	11841
ЕР1-7.5 DOL	7,5	18	12006
ЕР1-11.0 DOL	11	25	12507
ЕР1-15.0 DOL	15	32	12675
ЕР1-18.5 DOL	18.5	40	14007
ЕР1-22.0 DOL	22	50	15507
ЕР1-30.0 DOL	30	65	22680
ЕР1-37.0 DOL	37	72	22839
ЕР1-45.0 DOL	45	95	26760
Модуль GSM*			7251

Назва станції	Потужність, кВт	Струм, А	Ціна в ₴ (грн) з ПДВ
З ПРЯМИМ ПУСКОМ (базова модель)
ЕР1-55.0 DOL	55	110	43020
ЕР1-60 DOL	60	122
ЕР1-67.0 DOL	67	136
ЕР1-75.0 DOL	75	150	51525
ЕР1-81.0 DOL	81	163
ЕР1-90.0 DOL	90	185	59364
ЕР1-110.0 DOL	110	216
ЕР1-129.0 DOL	129	248
ЕР1-147.0 DOL	147	283
Модуль GSM*			7251

* Модуль GSM дозволяє керувати станцією дістанційно з телефону або комп’ютеру.

К112-ЗТ

Шафа(станція) по захисту та пуску електродвигунів по схемі „зірка-трикутник”.

Характеристики: 380 В, 50 Гц, потужність електродвигуна (ЕД) – от 0,1 до 360 кВт.

ТК112-ПП

Шафа(станція) керуванням загальнопромисловими електроустановками з плавним тиристорным пуском.

Характеристики: 380 В, 50 Гц, потужність елекродвигуна (ЕД) – от 1 до 250 кВт.

                                                       Станції по захисту та керування

Ціна на 27.03.2023 р.

Назва станції

Потужність, кВт

Струм, А

Ціна в ₴ (грн) з ПДВ

З ПЛАВНИМ ПУСКОМ			AUCOM,Motortronics
ТК112-Н1-ПП/0	3/4	8,5	28605
ТК112-Н1-ПП/1	5,5	11,5	29772
ТК112-Н1-ПП/2	7,5	15,5	33930
ТК112-Н1-ПП/3	11	22	36270
ТК112-Н1-ПП/4	15	29	38220
ТК112-Н1-ПП/4.1	18,5	35	43941
ТК112-Н1-ПП/4.2	22	41	45762
ТК112-Н1-ПП/5	22	42	67341
ТК112-Н1-ПП/6	30                                         55		73062

Назва станції

Потужність, кВт

Струм, А

Ціна в ₴ (грн)

З ПЛАВНИМ ПУСКОМ			AUCOM,Motortronics
ТК112-Н1-ПП/7	37	66	77352
ТК112-Н1-ПП/8	45	80	90741
ТК112-Н1-ПП/9	55	106	96720
ТК112-Н1-ПП/
ТК112-Н1-ПП/
ТК112-Н1-ПП/
ТК112-Н1-ПП/
ТК112-Н1-ПП/
ТК112-Н1-ПП/

ТК112-ПЧ

Шафа(станція) керування та по захисту загальнопромисловими електроустановками з перетворювачем частоти.

Характеристики: 380 В, 50 Гц, потужність елекродвигуна (ЕД) – от 1 до 250 кВт.

                                                      Станції  по захисту та керування

Цена на 27.03. 2023р.

Назва станції

Потужність, кВт

Струм, А

Ціна в ₴ (грн) з ПДВ

З ПЕРЕТВОРЮВАЧЕМ ЧАСТОТИ		INVT	Hyundai
ТК112-Н1-ПЧ/1	INVT 1,5 кВт (4,5А)	36720	———–
ТК112-Н1-ПЧ/2	INVT 2,2 кВт (5,5А)	40155	—————
ТК112-Н1-ПЧ/3	INVT 4 кВт (9,5А)	54819	—————
ТК112-Н1-ПЧ/4	INVT 5,5 кВт (14А)	48516	————-
ТК112-Н1-ПЧ/5	INVT 7,5 кВт (18,5А)	70512	————–
ТК112-Н1-ПЧ/6	INVT 11 кВт (25А)	85176	—————-
ТК112-Н1-ПЧ/7	INVT 15 кВт (32А)	92508	—————
ТК112-Н1-ПЧ/8	INVT 18,5 кВт (38А)	99840	————–
ТК112-Н1-ПЧ/ХХ	> 18.5 кВт	договорная

При використанні станціі з ПЧ обов’язково рекомендується при довжині живільних проводів

більш 50 м ставити моторний дросель, а частих “стрибках” напруги додатково ставити мережевий дросель,

щоб захистити настройки ПЧ.





Станції  ТМ ЕР з ПЧ й можливістю комплетації моторним дроселем(фільтром) при

довжині кабелів більш ніж 50 м.

EP-VRA1-0.75 InV

EP-VRA-контролер-регулятор

1-кількість насосів у системі

0.75 -потужність агрегату від 0.75 до 90 кВт

InV-однонасосна система з перетворювачем частоти

 InS-багатонасосна система з перетворювачем частоти для кожного насосу

InSE-багатонасосна система електронного керування насосами

SF-Наявність вихідного фільтру для кожного двигуна( бажано встановлювати після кожного ПЧ)

DOP-наявність панелі оператора замість штатної панелі керування

DS-наявність прямого пуску від мережи

Цена на 2.06. 2023р.

Назва станції

Потужність, кВт

Струм, А

Ціна в ₴ (грн) з ПДВ

З ПЕРЕТВОРЮВАЧЕМ ЧАСТОТИ		без дроселю/з вентилятором-антіконденсатом	з дроселем/з вентилятором-антіконденсатом
EP-VRA1-0.75 InV	DELTA VFD-EL  0.75 кВт     2.5A	33408/38601	39441/44631
EP-VRA1-0,75 InV	DANFOSS FC51 0,75 кВт      2.2A	37446/42639	43479/48669
EP-VRA1-1,5 InV	DELTA VFD-EL  1,5 кВт         4.2A	34476/39669	40509/45699
EP-VRA1-1.5 InV	DANFOSS FC51 1.5 кВт          3.7A	40878/46068	46908/52098
EP-VRA1-2.2 InV	DANFOSS FC51  2.2 кВт        5.3A	43718/48909	51444/56634
EP-VRA1-2.2 InV	DELTA VFD-EL  2.2 кВт        5.5A	36903/42093	44631/49822
EP-VRA1-3.0 InV	DANFOSS FC51   3.0 кВт       7.2A	46682/51873	55353/60546
EP-VRA1-3.0 InV	DELTA VFD-EL  3.0 кВт          8.2A	39159/44349	47829/53022

EP-VRA1-4,0 InV	DELTA СР-2000  4,0 кВт       10,5A	49335/54525	58005/63195
EP-VRA1-4.0 InV	DANFOSS FC51  4.0 кВт        9A	647817/53007	56487/61677
EP-VRA1-4.0 InV	INVT                       4.0 кВт        9A	39777/44967	48447/53637
EP-VRA1-5.5 InV	DANFOSS FC51  5.5 кВт        12A	51606/56796	60840/66033
EP-VRA1-5.5 InV	DELTA СР-2000  5.5 кВт       15.7A	54468/59658	63705/68895
EP-VRA1-5.5 InV	DELTA MS-300  5.5 кВт        13A	51330/56520	60567/65757
EP-VRA1-5.5 InV	INVT                         5.5 кВт       13A	42858/48051	52095/57285

EP-VRA1-7.5 InV	DELTA СР-2000  7.5 кВт     20.5A	56355/61545	66723/71916
EP-VRA1-7,5 InV	DANFOSS FC51    7,5 кВт         15,5A	55143/60336	65511/70701
EP-VRA1-7,5 InV	DELTA MS-300     7,5 кВт         15,7A	53361/60726	65901/71094
EP-VRA1-7.5 InV	INVT                           7.5 кВт          13A	53361/58551	63729/68919
EP-VRA1-11,0 InV	DANFOSS FC51       11 кВт        23A	66930/72462	79182/84714
EP-VRA1-11,0 InV	DELTA СР-2000     11 кВт        24A	66906/72435	79155/84687
EP-VRA1-11.0 InV	INVT                          11.0 кВт       23A	65105/70635	77358/82887
EP-VRA1-11.0 InV	DELTA MS-300      11.0 кВт    28A	63216/68748	75468/80997

EP-VRA1-15,0 InV	DELTA СР-2000  15,0 кВт       36A	74667/80199	89562 /95091
EP-VRA1-15.0 InV	DANFOSS FC51     15.0 кВт        31A	73647/79179	88539/94071
EP-VRA1-15.0 InV	INVT                       15.0 кВт           31A	72792 /78321	87682/93210
EP-VRA1-15 InV	DELTA MS-300    15,0 кВт        36A	75129/80658	90018/95550
EP-VRA1-18.5 InV	DELTA СР-2000  18.5 кВт       38A	96360/101892	111252/116784
EP-VRA1-18.5 InV	DELTA MS-300  18.5 кВт        41,5A	89508/95040	104400/109932
EP-VRA1-18.5 InV	INVT                         18.5 кВт       37A	106140/111672	121030/126561

EP-VRA1-18,5 InV	DANFOSS FC51      18,5 кВт       37A	90597/96129	105492/111021
EP-VRA1-22.0 InV	DANFOSS FC51     22.0 кВт       43A	100410/105942	116622/122151
EP-VRA1-22.0 InV	INVT                       22.0 кВт        45A	109332/114861	12555/131070
EP-VRA1-22 InV	DELTA MS-300    22,0 кВт        49A	96435/101964	112647/118179
EP-VRA1-22,0 InV	DELTA СР-2000  22,0 кВт       45A	102513/108042	118722/124254
EP-VRA1-30,0 InV	DELTA СР-2000    30,0 кВт    60A	119466/125553	137547/144024
EP-VRA1-30,0 InV	INVT                         30,0 кВт       60A	112524/118610	130995/137082

EP-VRA1-30,0 InV	DANFOSS FC101   30,0 кВт     61A	173094/179181	191565/197652
EP-VRA1-37,0 InV	DANFOSS FC101    37,0 кВт     73A	203154/209241	223701/229788
EP-VRA1-37,0 InV	DELTA СР-2000     37,0 кВт    73A	137424/143511	157971/164058
EP-VRA1-37,0 InV	INVT                           37,0 кВт      73A	128223/134313	148770/154857
EP-VRA1-45,0 InV	DANFOSS FC101       45,0 кВт    90A	247755/253842	269808/275895
EP-VRA1-45,0 InV	DELTA СР-2000     45,0 кВт     91A	160251/166338	182307/188394
EP-VRA1-45.0 InV	INVT                          45.0 кВт       92A	147285/153372	169341/175428
EP-VRA1-55.0 InV	DELTA СР-2000   55.0 кВт    110A	185751/191838	219306/225393

EP-VRA1-55,0 InV	INVT                           55,0 кВт       115A	171915/178002	205470/211557
EP-VRA1-55.0 InV	DANFOSS FC101      55.0 кВт     106A	296859/302946	330411/336498
EP-VRA1-75.0 InV	INVT                            75.0 кВт     150A	192891/198978	232098/238185
EP-VRA1-75 InV	DANFOSS FC101     75,0 кВт       147A	315015/321105	354225/360312
EP-VRA1-75 InV	DELTA СР-2000       75,0 кВт    150A	203241/209328	242448/248535
EP-VRA1-90,0 InV	DELTA СР-2000     90,0 кВт     180A	261063/267147	303285/309372
EP-VRA1-90,0 InV	DANFOSS FC101    90,0 кВт    177A	431754/437841	473976/480066

Панель оператора 4,3 дюйми 11601 грн. з ПДВ

* Модуль GSM дозволяє керувати станцією дістанційно з телефону або комп’ютеру.

Встановлення  й налаштування GSM-модуля у шафу додатково обійдеться 7500 грн. з ПДВ.



ТК112-Н2

Шафа(станція) керування спаренными насосами.

Характеристики: 220 В, 50 Гц, потужність електродвигуна – до 320 кВт, виробляються шести типорозміров.

Ціна на 27.03.2023 р.

Назва станції

Потужність, кВт

Струм, А

Ціна в ₴ (грн) з ПДВ

для системы пожаротушения
ТК112-Н2-ОП/0 пож	0,7-3,5	2-10	28731
ТК112-Н2-ОП/1 пож	2,5-11	6-25	30420
ТК112-Н2-ОП/2 пож	4,5-22	10-63	38091
ТК112-Н2-ОП/3 пож	7,5-37	20-95	51612
ТК112-Н2-ОП/4 пож	15-45	30-115	74361
ТК112-Н2-ОП/5 пож	37-110	90-250	зомовлення
ТК112-Н2-ОП/6 пож	70-180	150-360	замовлення
ТК112-Н2-ОП/7 пож	110-250	220-500	замовлення
ТК112-Н2-ОП/ХХ			замовлення

 Ціна на 27.03.2023 р.

Назва станції

Потужність, кВт

Струм, А

Ціна в ₴ (грн) з ПДВ

для кнс
ТК112-Н2-ОП/0 кнс	0,7-3,5	2-10	30030
ТК112-Н2-ОП/1 кнс	2,5-11	6-25	31722
ТК112-Н2-ОП/2 кнс	4,5-22	10-63	39390
ТК112-Н2-ОП/3 кнс	7,5-37	20-95	52911
ТК112-Н2-ОП/4 кнс	15-45	30-115	75660
ТК112-Н2-ОП/5 кнс	37-110	90-250	замовлення
ТК112-Н2-ОП/6 кнс	70-180	150-360	замовлення
ТК112-Н2-ОП/7 кнс	110-250	220-500	замовлення
ТК112-Н2-ОП/ХХ			замовлення

 БУСТЕРНА БЕЗ ПЧ

Ціна на 27.03.2023 р.

Назва станції

Потужність, кВт

Струм, А

Ціна в ₴ (грн)

бустерна без ПЧ
ТК112-Н2-ОП/0 буст	0,7-3,5	2-10	28080
ТК112-Н2-ОП/1 буст	2,5-11	6-25	29121
ТК112-Н2-ОП/2 буст	4,5-22	10-63	36792
ТК112-Н2-ОП/3 буст	7,5-37	20-95	50310
ТК112-Н2-ОП/4 буст	15-45	30-115	73062
ТК112-Н2-ОП/5 буст	37-110	90-250	замовлення
ТК112-Н2-ОП/6 буст	70-180	150-360	замовлення
ТК112-Н2-ОП/7 буст	110-250	220-500	замовлення
ТК112-Н2-ОП/ХХ			замовлення

ТК112-Н2-ПЧ-ОП

Шкаф(станція) керування спареними загальнопромисловими електроустановками з загальним частотним

перетворювачем.

Характеристики: 380 В, 50 Гц, потужність елекродвигуна (ЕД) – від 1 до 110 кВт.

Ціна на 27.03.2023 р.

Назва станції

Потужність, кВт

Струм, А

Ціна в ₴ (грн)

З ЧАСТНИМ ПЕРЕТВОРЮВАЧЕМ		з прямим пуском	з плавним пуском
ТК112-Н2-ПЧ-ОП/0	0,75                                      2,5	замовлення	замовлення
ТК112-Н2-ПЧ-ОП/1	1,5                                       4,5	замовлення	замовлення
ТК112-Н2-ПЧ-ОП/2	2,2                                       5,5	замовлення	замовлення
ТК112-Н2-ПЧ-ОП/3	4                                          9,5	замовлення	замовлення
ТК112-Н2-ПЧ-ОП/4	5,5                                     14	замовлення	замовлення
ТК112-Н2-ПЧ-ОП/5	7,5                                       18,5	замовлення	замовлення
ТК112-Н2-ПЧ-ОП/6	11                                          25	замовлення	замовлення
ТК112-Н2-ПЧ-ОП/7	15                                         32	замовлення	замовлення
ТК112-Н2-ПЧ-ОП/ХХ	> 18.5 кВт	замовлення

Характеристики: 220В/320В, 50 Гц, потужність електродвигуна – до 160 кВт.
Шафа(станція) керуванням строенными и счетверенными насосами.ТК112-хх-Нх

Спеціалізовані шафи(станції) керуванням й комплексного захисту

ТК112-Т

Шафа(станція) керування свердловиними насосами та загальнопромисловими електроустановками з програмним керуванням.

Характеристики: 380 В, 50 Гц, потужність електродвигуна (ЕД) – от 1 до 160 кВт.

Основные функции: програмне керування ЕД; місцеве чи дістанційне включення й відключення ЕД; відключення ЕД при коротких

замиканннях у підведеному кабелі чи ЕД; комплексний захист ЕД від різних порушень; відключення ЕД при зниженні навантаження

ниже допустимого; захист людини при дотику до струмоведучих частин ЕУ; цифровий зв’язок з системами вищого рівня.

ТК112-БВ

Шафа(станція) керуванням бюветним водозабеспеченням.

Характеристики: 380В, 50 Гц, потужність електродвигуна (ЕД) – от 0,1 до 75 кВт.

Придбав станції керування марки ТК ви не тільки отримєте надійні партнерські відносини, але й підтримуєте вітчизняного виробника,

тим самим роблячи суттєвий внесок у наукомісткий сегмент вітчизняної економики.





DAB E-BOX. Блок керування та захисту

Перш ніж у проєктах закладати блоки керування та захисту імпортного виробництва, потрібно врахувати один аспект:

НІ У ЖОДНІЙ СТАНЦІЇ КЕРУВАННЯ ТА БЛОКАХ ЗАХИСТУ НЕ ПЕРЕДБАЧЕН ЗАХИСТ ВІД ПЕРЕКОСУ ФАЗ, ЦІЮ ФУНКЦІЮ

ТРЕБА ОКРЕМО ЗАМОВЛЯТИ. Конструкторам провідних фірм даже у голову не может прийти думка, що електричество споживачеві

може подаватися з перепадом напруги по фазам до 40 %.

DAB E.BOX – блок для захисту та автоматичного управління 1-2 занурювальними насосами, насосами систем ціркуляції чи насосами

для підвищення тиску.

Електронный блок E.BOX самозазахищен й захищає електронасоси від:

• перевантажень та перегріву з автоматичним взводом,
• коротких замыкань з плавкими запобіжниками (тільки модель Plus),
• сверхструму насосів (амперметричний захист),
• аномальної напруги,
• відсутності фазы й термозахист КК,
• роботи всуху,
• бистрих запусків,
• неисправностей датчика тиску,
• аномалій поплавків и зондів,
• блокування насосів.

Конструктивне виконання шафі по стандарту EN 60335-1.

Техничні характеристики

Напруга живлення: E.Box plus 1×230 В / 3×230 В – 3×400 В (автоматичний вибір); E.Box basic 1×230 В.

Частота: 50 – 60 Гц.

Номинальна потужність насосів: E.Box plus 5,5 кВт + 5,5 кВт; E.Box basic 2,2 кВт + 2,2 кВт.

Макс. струм: 12 A + 12 A.

Пусковий конденсатор: комплект поставляється по запиту.

Температура довкілля: -10 °C до + 40 °C.

Температура зберігання: -25 °C до + 55 °C.

Відносна влажність повітря: 90% при 20 °C.

Макс. висота експлуатації: 1000 метров над рівня моря.

Ступінь захисту: IP 55.

Електротехничні характеристики

МОДЕЛЬ	ДЖЕРЕЛО ЖИВЛЕННЯ	ЗАПУСК НАСОСІВ	P2 НОМИНАЛ. ПОТУЖНІСТЬ		МАКС. СТРУМ A	ДІСПЛЕЙ
			кВт x2	к.с. x2
E.BOX BASIC 230/50-60	1×230 В	ПРЯМИЙ	2,2	3	12+12	–
E.BOX PLUS 230-400V/50-60	1×230 В	ПРЯМИЙ	2,2	3	12+12	•
	3×230 В		3	4
	3×400 В		5,5	7,5
E.BOX BASIC D 230/50-60	1×230 В	ПРЯМИЙ	2,2	3	12+12	–
E.BOX PLUS D 230-400V/50-60	1×230 В	ПРЯМИЙ	2,2	3	12+12	•
	3×230 В		3	4
	3×400 В		5,5	7,5



DAB SMART PRESS. Блок керування насосом

DAB Smart Press – блок керування насосом, призначений для регулюваання роботи насосів без розширювальних баків.

Smart Press виконує наступні основні функції:

1. Керування автоматичною безпрерервною роботою насосу з підтримкою постійного расходу й тиску з відбором рідини в однієї чи кількох точках розподільної мережі.
   Насос вмикається, коли тиск у системі опускається нижче заданого рівня (зазвичай, 1,5 бар).
   Насос зупиняється, коли пристрій визначає низкий расход на виході (см. пункт 2).
2. Підтримка насосу у роботі протягом кількох хвилин (біля 5 хвилин) після припинення отбору рідини, при закритті крана.
3. При відсутності води на всасуванні: блокування електронасосу без використання датчиків рівня чи поплавкових вимикачів.
   Робота відновлюється за допомогою ручної кнопки збросу.
   Або виконується автоматична розблокировка, коли у трубі, що подає, створюється тиск, перевищує  значення, встановлене для включення електронасосу. Одна з моделей пристроя позначається “Smart Press WG” (где “WG” є “Water Guardian”).
   При блокирвці из-за відсутності води даний пристрій виконує спроби автоматичного збросу (що еквівалентно натисканню кнопки ручного скидання) приблизно через кажні 30 хвилин.
4. Є вбудований датчик потоку, геометрія якого дозволяє снизити до мінимуму втрати тиску даже при великому расході.
5. Сігнализація через сигнальні лампочки о робочему стані:
   зеленый світлодіод – наявність електроживлення,
   жовтий світлодіод – насос у роботі,
   червоний світлодіод – блокировка из-за відсутності води на всасуванні.



МОДЕЛЬ	ТИСК ВКЛЮЧЕННЯ БАР	МАКС. СТРУМ ДВИГУНА А	DNA GAS	DNM GAS	ВАГА кг	К-ТЬ НА ПАЛЛЕТЕ
SMART PRESS WG 1,5 – AUTOM. RESET – БЕЗ КАБЕЛЯ	1,5	10	1″ M	1¼″ F	1,3	100
SMART PRESS WG 1,5 – AUTOM. RESET – С КАБЕЛЕМ	1,5	10	1″ M	1¼″ F	1,6	100
SMART PRESS WG 3.0 – AUTOM. RESET – БЕЗ КАБЕЛЯ	1,5	20	1″ M	1¼″ F	1,3	100
SMART PRESS WG 3.0 – AUTOM. RESET – С КАБЕЛЕМ	1,5	20	1″ M	1¼″ F	1,6	100



DAB ED, E2D, E3D. Шафи керування для одного, двох, трьох занурювальних насосів

Напруга живлення: 230V 1~ ± 10%, 400V 3~ ± 10%

Частота: 50-60 Гц.

Температура довкілля: от -10 °C до +40 °C.

Температура зберігання: -25 °C + 55 °C.

Відносна влажність повітря : 50% при 40 °C MAX (90% при 20 °C).

Ступінь захисту: IP55.

Конструктивне виконання шафи по стандарту EN 60204-1 та EN 60439-1.



ED

Корпус шафи керування вироблений з негорючего пластику, поставляється з кронштейном для монтажу на стіну.

Шафа керування захищає насос від перегрузки, короткого замикання й має функцію ручного перезапуску.

Моделі ED3M, ED3MHS, от ED2,5 до ED30T SD дозволяють підключити вбудовані у обмотки статора термоконтакти для захисту від перегрузки електродвигуна при їх наявності.

Моделі ED3MHS и ED2, 4MHS мають додатковий вбудований конденсатор для збільшення пускового моменту.

E2D

Корпус шафи керування вироблений з негорючого пластику.

Моделі E2D50TSD и E2D60TSD поставляються в металевому корпусі.

Шафа керування захищає насоси від перегрузки, короткого замикання та має функцію ручного перезапуску.

Моделі E2D6M, E2D6MHS, от E2D5T до E2D60T SD дозволяють підключити вбудовані у обмотки статору термоконтакти для захисту від перегрузки електродвигуна при їх наявності.

Моделі E2D6MHS мають додатковий вбудований конденсатор для збільшення пускового моменту.

E3D

Корпус шафи керування зроблений з негорючого пластику.

Моделі E3D22,5TSD поставляються у металевому корпусі.

Шафа керування защає насоси від перегрузки, короткого замикання та має функцію ручного перезапуску.

Моделі E3D9M, E9D6MHS, от E3D12T до E3D90T SD дозволяють підключити вбудовані у обмотки статору термоконтакти для захисту від перегрузки електродвигуна при їх наявності.

Моделі E3D9MHS мають додатковий вбудований конденсатор для збільшення пускового моменту.

У корпус встроєні:

• Вимкач живлення, розташований за кришкою, що закривається
• Клемми для підключення елементів управління
• Кнопка для ручного управління (1-фазная версія)
• Амперометричний захист
• Тумблер управління на передній панели Ручний режим – 0 – Автоматичний режим
• Індикатор роботи насосів
• Індикатор напруги



ED шафа керування для одного насосу

МОДЕЛЬ	ДЖЕРЕЛО ЖИВЛЕННЯ	ПУСК	P2 НОМИНАЛ. ПОТУЖНІСТЬ		МАКС. СТРУМ ДВИГУНА, A	ЗАХИСТ ВІД ПЕРЕГРУЗКИ
			кВт	К.С.
ED0,1M	1×220-240 В~	ПРЯМИЙ	0,1	0,1	1	0,63-1A
ED0,3M	1×220-240 В~	ПРЯМИЙ	0,2	0,3	2	1-1,6A
ED0,75M	1×220-240 В~	ПРЯМИЙ	0,6	0,75	4	2,5-4A
ED1M	1×220-240 В~	ПРЯМИЙ	0,7	1	6	4-6,3A
ED1,5M	1×220-240 В~	ПРЯМИЙ	1,1	1,5	10	6,3-10A
ED2M	1×220-240 В~	ПРЯМИЙ	1,5	2	14	9-14A
ED2,4M	1×220-240 В~	ПРЯМИЙ	1,8	2,4	18	13-18A
ED3MHS / 40UF+250UF	1×220-240 В~	ПРЯМИЙ	2,2	3	10	6,3-10A
ED3M / 40UF	1×220-240 В~	ПРЯМИЙ	2,2	3	10	6,3-10A
ED0,08T	3×400 В~	ПРЯМИЙ	0,1	0,08	1	0,4-0,63A
ED0,5T	3×400 В~	ПРЯМИЙ	0,4	0,5	2	1-1,6A
ED1T	3×400 В~	ПРЯМИЙ	0,7	1	3	1,6-2,5A
ED1,5T	3×400 В~	ПРЯМИЙ	1,1	1,5	4	2,5-4A
ED2,5T	3×400 В~	ПРЯМИЙ	1,8	2,5	6	4-6,3A
ED4T	3×400 В~	ПРЯМИЙ	2,9	4	10	6,3-10A
ED8T	3×400 В~	ПРЯМИЙ	5,9	8	14	9-14A
ED11T	3×400 В~	ПРЯМИЙ	8,1	11	18	13-18A
ED14T	3×400 В~	ПРЯМИЙ	10,3	14	23	17-23A
ED15T	3×400 В~	ПРЯМИЙ	11,0	15	32	25-32A
ED7,5T SD	3×400/690 В~	Y/Δ	5,5	7,5	14	9-14A
ED15T SD	3×400/690 В~	Y/Δ	11,0	15	23	17-23A
ED20T SD	3×400/690 В~	Y/Δ	14,7	20	32	23-32A
ED25T SD	3×400/690 В~	Y/Δ	18,4	25	40	30-40A
ED30T SD	3×400/690 В~	Y/Δ	22,1	30	50	37-50A

E2D шафа керування для двох насосів

МОДЕЛЬ	ДЖЕРЕЛО ЖИВЛЕННЯ	ПУСК	P2 НОМИНАЛ. ПОТУЖНІСТЬ		МАКС. СТРУМ ДВИГУНА, A	ЗАХИСТ ВІД ПЕРЕГРУЗКИ
			кВт	К.С.
E2D0,6M	1×220-240 В~	ПРЯМИЙ	0,2	0,3	2	1-1,6A
E2D1,5M	1×220-240 В~	ПРЯМИЙ	0,6	0,75	4	2,5-4A
E2D2M	1×220-240 В~	ПРЯМИЙ	0,7	1	6	4-6,3A
E2D6M / 40UF	1×220-240 В~	ПРЯМИЙ	2,2	3	10	6,3-10A
E2D6MHS / 40UF+250UF	1×220-240 В~	ПРЯМИЙ	2,2	3	10	6,3-10A
E2D3M	1×220-240 В~	ПРЯМИЙ	1,1	1,5	10	6,3-10A
E2D4M	1×220-240 В~	ПРЯМИЙ	1,5	2	16	10-16A
E2D4,8M	1×220-240 В~	ПРЯМИЙ	1,8	2,4	20	16-20A
E2D2T	3×400 В~	ПРЯМИЙ	0,7	1	3	1,6-2,5A
E2D3T	3×400 В~	ПРЯМИЙ	1,1	1,5	4	2,5-4A
E2D5T	3×400 В~	ПРЯМИЙ	1,8	2,5	6	4-6,3A
E2D8T	3×400 В~	ПРЯМИЙ	2,9	4	10	6,3-10A
E2D15T	3×400 В~	ПРЯМИЙ	5,5	7,5	16	10-16A
E2D22T	3×400 В~	ПРЯМИЙ	8,1	11	20	16-20A
E2D28T	3×400 В~	ПРЯМИЙ	10,3	14	25	20-25A
E2D30T	3×400 В~	ПРЯМИЙ	11,0	15	32	25-32A
E2D15T SD	3×400/690 В~	Y/Δ	5,5	7,5	16	10-16A
E2D30T SD	3×400/690 В~	Y/Δ	11,0	15	25	18-25A
E2D40T SD	3×400/690 В~	Y/Δ	14,7	20	32	23-32A
E2D50T SD	3×400/690 В~	Y/Δ	18,4	25	45	32-45A
E2D60T SD	3×400/690 В~	Y/Δ	22,1	30	63	40-63A



E3D шафа керування для трьох насосів

МОДЕЛЬ	ДЖЕРЕЛО ЖИВЛЕННЯ	ПУСК	P2 НОМИНАЛ. ПОТУЖНІСТЬ		МАКС. СТРУМ ДВИГУНА, A	ЗАХИСТ ВІД ПЕРЕГРУЗКИ
			кВт	К.С.
E3D0,9M	1×220-240 В~	ПРЯМИЙ	0,2	0,3	2	1-1,6A
E3D2,25M	1×220-240 В~	ПРЯМИЙ	0,6	0,75	4	2,5-4A
E3D3M	1×220-240 В~	ПРЯМИЙ	0,7	1	6	4-6,3A
E3D9M / 40UF	1×220-240 В~	ПРЯМИЙ	2,2	3	10	6,3-10A
E3D9MHS / 40UF+250UF	1×220-240 В~	ПРЯМИЙ	2,2	3	10	6,3-10A
E3D4,5M	1×220-240 В~	ПРЯМИЙ	1,1	1,5	10	6,3-10A
E3D6M	1×220-240 В~	ПРЯМИЙ	1,5	2	14	9-14A
E3D7,2M	1×220-240 В~	ПРЯМИЙ	1,8	2,4	18	13-18A
E3D3T	3×400 В~	ПРЯМИЙ	0,7	1	3	1,6-2,5A
E3D4,5T	3×400 В~	ПРЯМИЙ	1,1	1,5	4	2,5-4A
E3D7,5T	3×400 В~	ПРЯМИЙ	1,8	2,5	6	4-6,3A
E3D12T	3×400 В~	ПРЯМИЙ	2,9	4	10	6,3-10A
E3D22,5T	3×400 В~	ПРЯМИЙ	5,5	7,5	14	9-14A
E3D33T	3×400 В~	ПРЯМИЙ	8,1	11	18	13-18A
E3D42T	3×400 В~	ПРЯМИЙ	10,3	14	23	17-23A
E3D45T	3×400 В~	ПРЯМИЙ	11,0	15	32	25-32A
E3D22,5T SD	3×400/690 В~	Y/Δ	5,5	7,5	14	9-14A
E3D45T SD	3×400/690 В~	Y/Δ	11,0	15	23	17-23A
E3D60T SD	3×400/690 В~	Y/Δ	14,7	20	32	23-32A
E3D75T SD	3×400/690 В~	Y/Δ	18,4	25	40	30-40A
E3D90T SD	3×400/690 В~	Y/Δ	22,1	30	50	37-50A

DAB ES. Шафи керування та захисту для свердловиних насосів

ES 1 M – ES 3 M

Шафа керування для захисту однофазних свердловиних насосів з функцією захисту від роботи без води, перегрузки та короткого замикання з ручным перезапуском у випадку аварії.

Може працювати с 1,2 или 3 електродами рівня рідини у залежності від місця встановлення.

Ступінь захисту: IP 55.

Діапазон температуры довкілля: от -10 °C до +40 °C.

Стандартна комплектація для роботи з електродами рівня та стіновим кронштейном.

Корпус шафи виготовлен з негорючего пластику.



МОДЕЛЬ	ДЖЕРЕЛО ЖИВЛЕННЯ, 50 Гц	ПОТУЖНІСТЬ, кВт p2 ДВИГ.	МАКС. ПОТУЖНІСТЬ, кВт	МАКС. СТРУМ, A	РОЗМІРИ, мм			ВАГА, кг
					A	B	H
ES 1 M	1×220-240 В	0,37-0,55-0,75	1,85	10	270	300	190	5,6
ES 3 M	1×220-240 В	1,1-1,5-2,2	2,2	16	270	300	190	5,6



ES 0,75 T – 1 T – 1,5 T – 3 T – 4 T – 7,5 T

Шафа керування для захисту трьохфазних свердловиних насосів від роботи без води, перегрузки та короткого замикання з ручним перезапуском у випадку аварії.

Може працювати с 1,2 или 3 електродами рівня рідини у залежності від місця встановлення.

Ступінь захисту: IP 55.

Діапазон температуры довкілля: от -10 °C до +40 °C.

Стандартна комплектація для роботи з електродами рівня та кронштейном стінової установки.

Корпус шафи виготовлен з негорючого пластику.



МОДЕЛЬ	ДЖЕРЕЛО ЖИВЛЕННЯ, 50 Гц	ПОТУЖНІСТЬ, кВт p2 ДВИГ.	МАКС. ПОТУЖНІСТЬ, кВт	МАКС. СТРУМ, A	РОЗМІРИ, мм			ВАГА, кг
					A	B	H
ES 0,75 T	3×400 В	0,37-0,55	0,88	1,6	270	300	190	5,6
ES 1 T	3×400 В	0,75	1,38	2,5	270	300	190	5,6
ES 1,5 T	3×400 В	1,1	2,2	4	270	300	190	5,6
ES 3 T	3×400 В	1,5 – 2,2	3,5	6,3	270	300	190	5,6
ES 4 T	3×400 В	3	5,5	10	270	300	190	5,6
ES 7,5 T	3×400 В	4-5,5	7,5	14	270	300	190	5,6



Шафи керування та захисту ES для свердловиних насосів

Електричні шафи управління для автоматичної роботи трифазних свердловиних насосів з реле тиску або поплавком.

Призначені для запуску електродвигуна з прямим пуском чи пуском по схемі “зірка-трикутник”.

Корпус шафи виготовлен з негорючого пластику.

Шафа захищає насос від перегрузки, короткого замикання, збою електроживлення, ручной перезапуск у випадку аварії.

У комплект поставки входять:

• вимикач електричного живлення на передніх дверцятах з можливостю блокировки
• трансформатор для зовнішнього керуванням напругою 24 В
• з’єднальні клеми для підключення насосів, поплавков мін./макс. рівня, реле тиску
• модуль для підключення електроду рівня для захисту від роботи без води
• з’єднальні клеми для підключення віддаленї звукової чи світлової аварійної сігналізації
• тумблер керування на передней панелі: Ручной режим – 0 – Автоматичний режим
• лампи сігналізації на передьої панелі

Діапазон температури довкілля: -10°C +40°C.

Ступінь захисту: IP55.

Відповідність стандартам EN 60204-1 и EN 60439-1.



МОДЕЛЬ	ДЖЕРЕЛО ЖИВЛЕННЯ, 50 Гц	P2 НОМИНАЛ ПОТУЖНІСТЬ, кВт	МАКС. СТРУМ, A	ВАГА, кг
ES 7,5 T	3×400 В	4 – 5,5	14	5,6
ES 10 T	3×400 В	7,5	18	5,6
ES 12,5 T	3×400 В	9,2	25	5,9
ES 15 T	3×400 В	11	25	8
ES 20 T	3×400 В	15	32	8,1
ES 25 T	3×400 В	18,5	40	8,3
ES 30 T	3×400 В	22	63	8,5
ES 40 T	3×400 В	30	80	8,2
ES 50 T	3×400 В	37	90	9
ES 60 T	3×400 В	45	100	9
ES 75 T	3×400 В	55	109	–
ES 85 T	3×400 В	63	126	–
ES 100 T	3×400 В	75	148	–
ES 125 T	3×400 В	92	185	–
ES 150 T	3×400 В	110	217	–
ES 180 T	3×400 В	132	257	–
ES 200 T	3×400 В	147	300 A	–
ES 230 T	3×400 В	170	348 A	–
ES 260 T	3×400 В	190	405 A	–
ES 300 T	3×400 В	220	424 A	–
ES 340 T	3×400 В	250	481	–
ES 10 T S/D	3×400 В	7,5	18	5,6
ES 12,5 T S/D	3×400 В	9,2	25	5,9
ES 15 T S/D	3×400 В	11	25	8
ES 20 T S/D	3×400 В	15	32	8,1
ES 25 T S/D	3×400 В	18,5	40	8,3
ES 30 T S/D	3×400 В	22	63	8,5
ES 40 T S/D	3×400 В	30	80	8,2
ES 50 T S/D	3×400 В	37	90	9
ES 60 T S/D	3×400 В	45	100	9
ES 75 T S/D	3×400 В	55	109	–
ES 85 T S/D	3×400 В	63	126	–
ES 100 T S/D	3×400 В	75	148	–
ES 125 T S/D	3×400 В	92	185	–
ES 150 T S/D	3×400 В	110	217	–
ES 180 T S/D	3×400 В	132	257	–
ES 200 T S/D	3×400 В	147	300 A	–
ES 230 T S/D	3×400 В	170	348	–
ES 260 T S/D	3×400 В	190	405	–
ES 300 T S/D	3×400 В	220	424	–
ES 340 T S/D	3×400 В	250	481	–

DAB ESC PLUS. Блок для захисту й керування насосом з прямим пуском

DAB ESC PLUS блок для захисту й керування одно- или трифазним насосом з прямим пуском.

Два режима работи: ручной й автоматичний.

Насос захищен від роботи без води за допомогою виміру cos F (зонд виміру рівня не потребується).

Корпус захищен від електричного удару й самозаймання завдяки особливому термопластику.

Вимикач на корпусі блоку.

Напруга живлення: 1×230 В +/- 5%, 3×400 В +/-5%.

Електроний дісплей з індикацією стану.

Призначений для роботи з потужністю  двигунів від 0,37 кВт до 11 кВт.

Ступінь захисту: IP 4.

Конденсатор для насосів з однофазним електродвигуном замовляється окремо.

Додаткові контакти для підключення електродів рівня, реле тиску та поплавків.

Дістанційне керування.

Функціональні особливості:

• захист від перегрузки
• захист від пропадання фаз
• захист від високої напруги
• захист від короткого замикання
• захист від роботи без води



МОДЕЛЬ	ДЖЕРЕЛО ЖИВЛЕННЯ, 50 Гц	ДІАПАЗОН ПОТУЖНОСТІ, кВт	МАКС. СТРУМ, A	РОЗМІРИ, мм			ВАГА, кг
				A	B	H
ESC PLUS 3M 220-240/50-60	1×230 В	0,37 – 2,2	< 18	175	175	80	0,9
ESC PLUS 4T 400/50-60	3×400 В	0,37 – 3,0	< 9	245	195	95	1
ESC PLUS 10T 400/50-60	3×400 В	4,0 – 7,5	< 20	215	170	75	1,4
ESC PLUS 15T 400/50-60	3×400 В	7,5 – 11	< 30	215	170	75	1,6

DAB D.Connect Box. Пристрій для керування насосами DAB через Інтернет

D.Connect – це хмарний сервіс DAB, який дозволяє вам віддалено контролювати насоси DAB у режимі реального часу й де бы вы ні знаходилися.

До сервісу можна підключити такі пристрої як :

• Evoplus, Evoplus Small.
• E.Sybox, E.Sybox Mini, E.Sybox Twin.
• Active Driver, ADAC, MCE-P, E-Box.

Для підключення насосів до Інтернету необхідний пристрій D.Connect Box. з однієї сторони D.Connect Box підключається до насосів, якими треба керувати (через беспроводну чи кабельную мережу), а с другої – до модему / маршрутизатору, щоб мати доступ до Інтернету.



Таблиця підбору перетворювача частоти для насосу



МОДЕЛЬ	ACTIVE DRIVER PLUS M/M	ACTIVE DRIVER PLUS M/T	ACTIVE DRIVER PLUS T/T	ADAC M/T	ADAC T/T	MCE/P	MCE /C
DAB KLM – KLP – DKLM – DKLP							•
DAB CM – DCM							•
DAB CP – DCP							•
DAB KC – KCV							•
DAB JET – JETINOX – JETCOM	•	•	•	•	•	•
DAB EURO, EUROINOX, EUROCOM	•	•	•	•	•	•
DAB MULTINOX	•
DAB EUROSWIM						•
DAB JETCOM SP – EUROCOM SP						•
DAB KPA	•	•
DAB KPS – KPF, KP	•	•		•		•
DAB K одноступенчатый, K двухступенчатый	•	•	•	•	•	•
DAB NKM-G – NKP-G			•	•	•	•	•
DAB KDN					•	•	•
DAB KVC – KVCX	•	•	•	•	•	•
DAB KV	•	•	•	•	•	•
DAB NKV		•	•	•	•	•
DAB IDEA	•		•		•
DAB DIVER – DIVER HF	•		•
DAB PULSAR, PULSAR DRY	•	•	•	•	•
DAB MICRA	•	•	•	•	•
DAB CS4 – S4	•	•	•	•	•



ACTIVE DRIVER PLUS. Блок керування з перетворювачем частоти для систем підвищення тиску

Напруга живлення перетворювача частоти: 1 × 115 В / 230 В, 3×400 В.

Використання з насосами: поверхневі насоси, занурювальні 4″ и 5″

Напруга живлення насосу: 1 × 115 В / 230В, 3×230 В и 400 В.

Частота мережи живлення: 50 – 60 Гц.

Встановлення: у вертикальному чи горизонтальному положенні (тільки M/M и M/T).

Макс. температура довкілля: 50 °C.

Макс. температура перекачуваємої рідини: 50 °C.

Макс. расход: 18 м³/ч.

Макс. робочий тиск: 13 бар.

Діапазон настройки тиску: от 1 до 13 бар.

Діаметр входу (DNA): 1 ¼″ «M».

Діаметр виходу (DNM): 1 ½″ «F».

Ступінь захисту: IP55.

Комунікаційний інтерфейс: да, в Active Driver Plus для кожного насосу.

Вбудований зворотній клапан.

Обладнаний графічним дісплеем.

Багатоінверторна система з Active Driver

Перетворювач частоти DAB Active Driver Plus використовується для керування насосом.

Інвертор дозволяє забеспечивати постійний контроль швидкості обертання електричного насосу, завдяки чому постійний тиск підтримується незалежно від змін расходу.

Другі електричні насоси з змінної швидкості активиється каскадом після того, як перший насос досягне максимальної швидкості.

Завдяки модуляції вони компенсують коливання тиску у системі.

Для кожного робочого циклу можна переключитися при перезапуску на новий насос, таким чином усі електричні насоси будуть використовуватися равномірно.

Галузь застосування: побутове, промислове, сільськогосподарське водопостачання та системы збільшення тиску.

Дісплей OLED з інтуїтивно зрозумілим графічним інтерфейсом.

Відображення чи зміни будь-яких параметрів максімально зручне , що значно зпрощує обслуговування.

Зручність налаштування: меню швидкої настройки Wizard допомогає викоставачу задати параметри конфигурації системи.

Перетворювач частоти Active Driver Plus суттєво знижає споживання електроенергії завдяки технології частотного перетворювання, при цьому забеспечуваючи максимальний комфорт за рахунок підтримки постійного тиску.

Значення тиску “SP” можна регулювати силами користувача, для чого використовуються клавиши “+” и “-” на панелі Active Driver (як правило, усі насоси налаштовані на загальне значення тиску).

Active Driver Plus не потребує комплектації додатковими зовнішніми датчиками та зворотнім клапаном, у нього вже вбудован датчик тиску, реле протоку та зворотній клапан.

Мається можливість встановлення часу роботи для кожного насосу окремо, при цьому при закінченні вказаного часу роботи буде відбуватися перемикання на другий насос.

Переваги Active Driver Plus:

• комфорт, завдяки постійному тиску;
• економія електроенергії завдяки частотному перетворювачу;
• низкий рівень шуму;
• компактні розмери;
• вбудовані системы захисту: от роботи без води, перегрузки, аномальної напруги, перегріву плати, замерзання й протікання в системі .



Техничні характеристики

МОДЕЛЬ	МАКС. СТРУМ ДВИГУНА НАСОСА, А	МАКС. ПОТУЖНІСТЬ ДВИГУНА НАСОСА кВт	ДЖЕРНЛО ЖИВЛЕННЯ ПЧ 50 Гц	ДЖЕРЕЛО ЖИВЛЕННЯ НАСОСУ 50 Гц	МОЖЛИВІСТЬ ПАРАЛЕЛЬНОГО ВИКОРИСТУВАННЯ	ДІАПАЗОН НАЛАШТУВАННЯ ТИСКУ БАР	ВЕС КГ
ACTIVE DRIVER PLUS M/M 1,1	8,5	1,1	однофазний 1×230	однофазний 1×230	ДА	1-6	3,5
ACTIVE DRIVER PLUS M/M 1,5/DUAL VOLTAGE	11		однофазний	однофазний	ДА	1-9	3,5
		0,55	1 × 115	1 × 115
		1,5	1×230	1×230
ACTIVE DRIVER PLUS M/M 1,8/DUAL VOLTAGE	14		однофазний	однофазний	ДА	1-9	3,8
		1,0	1 × 115	1 × 115
		1,8	1×230	1×230
ACTIVE DRIVER PLUS M/T 1	4,7	1,0	однофазний 1×230	трифазний 3×230	ДА	1-9	3,5
ACTIVE DRIVER PLUS M/T 2,2	10,5	2,2	однофазний 1×230	трифазний 3×230	ДА	1-13	3,5
ACTIVE DRIVER PLUS T/T 3	7,5	3,0	трифазний 3×400	трифазний 3×400	ДА	1-13	4,5
ACTIVE DRIVER PLUS T/T 5,5	13,3	5,5	трифазний 3×400	трифазний 3×400	YES	1-13	4,6



Обладнання у стандартному наборі комплектоване перетворювачем частоти ACTIVE DRIVER PLUS

Свердловині насоси:
MICRA HS

Станції збільшення тиску:
1-2-3 KVC AD
1-2-3 KV AD 3-6-10
2-3 NKV AD 10-15
2 JET AD
2 JETINOX AD
2 EURO AD
2 EUROINOX AD

Нові частотні перетворювачі для більш складних професіональних застосувань

Для професіонального застосування у тяжких умовах роботи компанія DAP PUMPS пропонує нові частні перетворювачі MCE/P, MCE/C и ADAC з дюже міцним металичним корпусом та повітряним охолодженням.

Вони призначені для керування трифазними насосами до 15 кВт з можливістю створювати станції з переключенням до 8 насосів. При цьому зниження споживання енергии досягає 60%.

DAB MCE/P призначені для керування насосами потужністю до 15 кВт у системах збільшення тиску та використовується у складних професіональних насосних пристроях.

DAB MCE/C призначені для керування циркуляціоними насосами, вони встановлюються на кожух вентилятора електродвигуна.

DAB ADAC призначені для встановлення на щит, та оснащаються датчиками тиску й потоку. Датчик потоку забеспечує більш точне регулювання тиску . З використанням ADAC можна також виконувати складання напорних всилювачів. Працює з усіма типами насосів.



ADAC. Перетворювач частоти для насосів збільшення тиску

Мульті-інверторна система ADAC

Перетворювачі частоти ADAC призначені для керування насосами потужністю до 15 кВт у системах збільшення тиску та використовуються у складних професіональних насосних пристроях.

Цей тип перетворювачів частоти об’єднує у себе зручність та надійність конструкції.

Інвертор у постійному режимі регулює частоту обертів електричного насосу, підтримуючи постійний тиск даже при зміні витрати.

Другі електричні насоси з змінною швидкістю активуються каскадом після того, як перший насос досягне максимальної швидкості.

Завдяки модуляції вони компенсують коливання тиску у системі.

Для кожного робочего циклу можна перейти під час перезапуску на новий насос, таким чином усі електричні насоси будуть використовуватися рівномірно.

Мається можливість встановлення часу праці для кожного насосу окремо, при цьому при закінченні вказаного часу роботи буде відбуватися переключення на другий насос.

Використання датчику расходу (додатково) покращує регулювання тиску в системі.

Пристрої DAB ADAC мають систему повітряного охолодження.

Значення тиску “SP” можна регулювати силами користувача, для чого використовуються клавиши “+” и “-” на панелі ADAC (як правило, усі насоси налаштовані на загальне значення тиску).

З новим ADAC достатньо виконувати налаштування на одному з пристроїв, та вони автоматично поширюється на другі насоси у системі

Можуть встановлявитися у шафу керування та живлюватися від зовнішнього джерела.

ADAC можна легко встановити у насосних станціях систем збільшення тиску завдяки стандартному кабельному з’єднанню.

Зручність, енергозбереження, системы захисту насосу – ключеві особливості цієї серії.

ADAC забеспечує максімальну практичнисть та збільшує термін використання насосів, в тому числі, забезпечує значне енергозбереження.



Техничні характеристики

МОДЕЛЬ	НОМИН. ПОТУЖНІСТЬ ДВИГУНА кВт	МАКС. СТРУМ ДВИГУНА, A	МІН. СТРУМ ДВИГУНА, A	ДЖЕРЕЛО ЖИВЛЕННЯ ПЧ 50 Гц	ДЖЕРЕЛО ЖИВЛЕННЯ НАСОСУ 50 Гц
AD M/T 1.0 AC	1,0	6.5	1	однофазний 1×230	3×230
AD M/T 1.5 AC	1,5	9,0	1	однофазний 1×230	3×230
AD M/T 2.2 AC	2.2	11,5	1	однофазний 1×230	3×230
AD T/T 3.0 AC	3,0	9,0	2	трёхфазний 3×400	3×400
AD T/T 4.0 AC	4,0	11	2	трёхфазний 3×400	3×400
AD T/T 5.5 AC	5,5	15	2	трёхфазний 3×400	3×400
AD T/T 7.5 AC	7,5	22	2	трёхфазний 3×400	3×400
AD T/T 11.0 AC	11	31	2	трёхфазний 3×400	3×400
AD T/T 15.0 AC	15	41	2	трёхфазний 3×400	3×400



Обладнання у стандартному наборі комплектоване перетворювачем частоти ADAC

Станції збільшення тиску:
1-2-3 KVE ADAC
2 NKVE 10-15-20 ADAC



MCE-P. Перетворювачі частоти для повышающих насосів, що підвищують

Перетворювач частоти

Перетворювачі частоти MCE/P призначені для керування насосами потужністю до 15 кВт у системах збільшення тиску та використовуються у складних професіональних насосних пристроях.

MCE/P – це новітня розробка у сімействі перетворювачів частоти DAB, оптимальна для професійного використання  та тяжких умов експлуатації.

Цей тип перетворювачів частоти об’єднує у себе зручність та надійність конструкції.

Інвертор у постійному режимі регулює частоту обертів електричного насосу, підтримуючи постійний тиск навіть за зміни витрати.

Завдяки модуляції вони компенсують коливання тиску у системі.

Другі електричні насоси з змінною швидкістю активуються каскадом після того, як первый насос досягне максимальної швидкості.

MCE/P монтуються на крышці електродвигуна та комплектуються датчиками тиску й датчиками расходу (додатково).

Використання датчику расходу покращує регулювання тиску в системі.

Для кожного робочого циклу можна переключитися під час перезапуску на новий насос, таким чином усі електричні насоси будуть використовуватися рівномірно.

MCE/P можна легко встановити у насосних станціях систем збільшення тиску завдяки стандартному кабельному з’єднанню.

Зручність, енергозбереження, системи захисту насосу – ключеві особливості цієї серії.

Перетворювачі частоти MCE/P мають систему повітряного охододження.

MCE/P можна легко встановлювати у дійсних системах; вони можуть працювати з любыми насосами, створюючи групи до восьми насосів.

Мається можливість встановлення часу праці для кожного насосу окремо, при цьому при закінченні вказаного часу праці буде проходити переключення на другий насос.

Значення тиску “SP” можна регулювати силами користувача, для чого використовуються клавиши “+” и “-” на панелі MCE/P (як правило, усі насоси налаштовані на загальне значення тиску).

З новим MCE/P достаньо виконувати налаштування на одному з пристроїв, та вони автоматично поширюються на другі насоси у системі.



Техничні характеристики

МОДЕЛЬ	НОМИНАЛ. ПОТУЖНІСТЬ ДВИГУНА кВт	МАКС. СТРУМ ДВИГУНА,A	МІН. СТРУМ ДВИГУНА кВт	ДЖЕРЕЛО ЖИВЛЕННЯ ПЧ 50 Гц	ДЖЕРЕЛО ЖИВЛЕННЯ НАСОСу 50 Гц	ТИПОРОЗМІР КОРПУСУ ДВИГУНА
MCE/P 11	1.1	6.5	1.0	однофазний 1×230	трифазний 3×230	71 80
MCE/P 15	1,5	8,0	1.0	однофазний 1×230	трифазний 3×230	90
MCE/P 22	2.2	10.5	1.0	однофазний 1×230	трифазний 3×230	90 100
MCE/P 30	3	7,5	2.0	трифазний 3×400	трифазний 3×400	100
MCE/P 55	5,5	13,5	2.0	трифазний 3×400	трифазний 3×400	112 132
MCE/P 110	11.0	24	2.0	трифазний 3×400	трифазний 3×400	132 160
MCE/P 150	15.0	32	2.0	трифазний 3×400	трифазний 3×400	160

Обладнання у стандартному наборі комплектуєме перетворювачем частоти MCE/P

Відцентровані насоси:
KE с одним рабочим колесом
KE с двумя рабочими колесами
NKM-GE / NKP-GE
KDNE с двух и четырехполюсными эл. двиг.
KVCE 30-50-80-120
KVE 3-6-10
NKVE 10-15-20-32-45-65-95



Таблица подбора преобразователя частоты для насоса DAB



Станції збільшення тиску:
1/2/3/4 NKVE





MCE-C. Частотний перетворювач для циркуляційних насосів

Перетворювач частоти

Перетворювачі частоти MCE/C – це нове покоління перетворювачів частоти для використання з циркуляційними насосами, характеризуються низьким енергоспоживанням, легкістю у монтажі та обслуговуванні.

Інвертори MCE/C призначені для керування циркуляційними насосами, для регулювання перепаду тиску, пристосовуючи продуктивність насоса до змін у системі.

Забеспечуючи можливість простого регулювання перепаду тиску, вони дозволяють регулювати продуктивність циркуляційного насосу відповідно до поточних вимог системи.

Встановлення на кришці електродвигуна значно спрощує монтаж насосу з перетворювачем частоти MCE/C.

Ступінь захисту інвертору  MCE/C – IP55.

Зручність програмування забеспечуються інтерфейсом, як у електроних циркуляціоних насосах Dialogue, аналогичним DAB Evoplus, та графічниим дісплеєм.

Перетворювачі частоти MCE/C мають здвоєний мікропроцесор для забеспечення максимальної продуктивності та надійності.

Міцна та надійна конструкція комбинується з сучасним інноваційним дизайном.

Перетворювачі частоти MCE/C захищають насос завдяки вбудованому ПО.

Інвертори MCE/C побудовані по схемі з двома мікропроцесорами, що гарантує максимальний ККД та надійність.

Інвертори MCE/C захищають двигун та насос, а також збільшують їх термін служби, усуваючи ударні впливи та дозволяючи насосу обертатися з мінимальною частотою обертів, необхідною для вдаволення потреб користувача.

Окрім того, електричні насоси, керовані інвертором MCE/C, не надають негативного впливу на довкілля.

Фактично, споживанням насосом потужності тільки у тому об’ємі, котрий необхідний для потреб користовучів, забезпечує суттєве зниження споживання електроенергії в порівнянні з  насосами, працюющими з постійною частотою обертів.

Передбачена можливість створення здвоєних агрегатів за рахунок використання відповідного кабелю для з’єднання інверторів MCE/C.

При використанні двох частотних перетворювачів кабель зв’язку поставляється окремо по запиту.

Режими роботи

Доступ до всіх наведених нижче функцій користувачі(включно найменш досвідчених з них) можуть отримати шляхом простого прокручування меню інвертора MCE/C.

Калібровка та зміни параметрів захищені та можуть проводитися тільки кваліфікованими користувачами.



Техничні характеристики

МОДЕЛЬ	НОМІНАЛ. ПОТУЖНІСТЬ ДВИГУНА кВт	МАКС. СТРУМ ДВИГУНА A	МІН. СТРУМ ДВИГУНА A	ДЖЕРЕЛО ЖИВЛЕННЯ ПЧ 50 Гц	ДЖЕРЕЛО ЖИВЛЕННЯ НАСОСУ 50 Гц	ТИПОРОЗМІР КОРПУСУ ДВИГУНА
MCE/C 11	1.1	6.5	1.0	однофазний 1×230	трифазний 3×230	71 80
MCE/C 15	1.5	8,0	1.0	однофазний 1×230	трифазний 3×230	90
MCE/C 22	2.2	10.5	1.0	однофазний 1×230	трифазний 3×230	90 100
MCE/C 30	3	7,5	2.0	однофазний 3×400	трифазний 3×400	100
MCE/C 55	5,5	13,5	2.0	трифазний 3×400	трифазний 3×400	112 132
MPE/C 110	11.0	24	2.0	трифазний 3×400	трифазний 3×400	132 160
MPE/C 150	15.0	32	2.0	трифазний 3×400	трифазний 3×400	160



Обладнання у стандартному наборі комплектуєме перетворювачем частоти MCE/C

Ін-лайн насоси:
ALME – ALPE
KLME – KLPE / DKLME – DKLPE
CME / CM-GE / DCM
CPE / CP-GE / DCPE

Відцентровані насоси:
NKM-GE / NKP-GE
KDNE с двух и четыре



DAB Sundriver. Щит керування з інвертором для насосів, живлених від сонячних панелів.

Електронні панелі захисту та керуванням з інвертором для насосів, живлених від фотоелектричних систем (сонячних панелей).

DAB Sundriver призначений для роботи в основному від сонячної енергії. Взагалі, у випадку необхідності, можливо також живлення від електричної мережі чи від електрогенератору – за допомогою ручного перемикача – цьому також забеспечується праця, коли сонячна енергія недоступна.

Sundriver дозволяє економити енергію у порівнянні з насосами без інверторів, а також забеспечує захист від ударів. Від також оснащений системами захисту від перегрузки по струму, перенапрузі, перегріву, короткого замикання двигуна та захисту від сухого ходу.

До панелі керування можуть быти також підключені датчики рівня, поплавок та реле потоку. Sundriver охолоджується повітрям  (вентиляторами).

Два електричних зонда входять у стандартну комплектацію.
