ПОГРУЖНЫЕ ЭЛЕКТРОНАСОСЫ ДЛЯ ОТВОДА СТОЧНЫХ ВОД МОДЕЛЬНОГО РЯДА WQ TM VARNA



ПОГРУЖНЫЕ НАСОСЫ ДЛЯ ОТВОДА СТОЧНЫХ ВОД  СЕРИИ WQ

Применяются в жилищно-коммунальном  и сельском хозяйстве, в строительстве, горной промышленности.Используются для отвода канализационных и промышленных стоков, для дренажа затопленных котлованов и болотистой местности т.д.

Серии WQ и JYWQ-это усовершенствованный тип насоса для откачки сточных вод,с оптимизированной гидравлической частью, усиленной конструкцией и системой защит,что делает их более долговечными и безопасными.Они совмещают в себе высокую эффективность и работоспособность в самых неблагоприятных условиях.Это достигается за счет использования двухканального рабочего колеса(устойчивого к засорениям и с высоким КПД) для работы при больших подачах и стабильность от турбулентных завихрений.Для защиты по линии вала, в зависимости от конструкции, последовательно устанавливаются два или три торцовых уплотнения, выполненных из специальных износостойких материалов. Уплотнения охлаждаются перекачиваемой жидкостью и маслом, что обеспечивает их долговременную и надежную эксплуатацию.В двигателе имеется тепловая защита от перегрузки, а так же, в зависимости от модели, защита от попадания влаги в обмотку. В конструктивном решении модели JYWQ учтена система равномерного перемешивания, что позволяет проводить откачку сточных вод с меньшей нагрузкой на двигатель, но с большей эффективностью, из-того. что твердый осадок не скапливается в колодце.Агрегаты удобны в монтаже и обслуживании.Они могут быть смонтированы на автоматической трубной муфте, а так же использоваться в переносном варианте.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ НАСОСА

Например 80(JY)WQ65-15-5.5B

80-Диаметр выходного патрубка

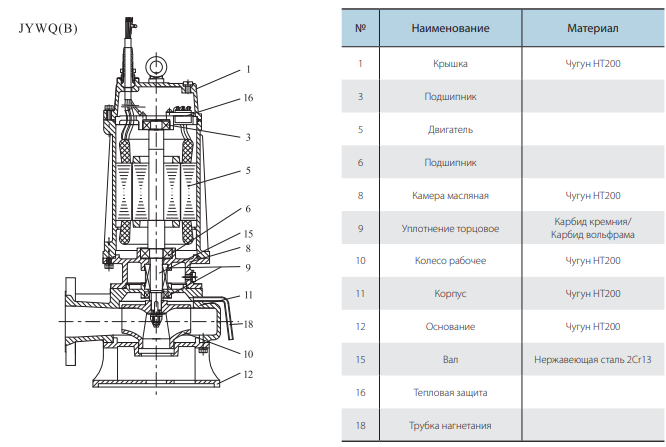

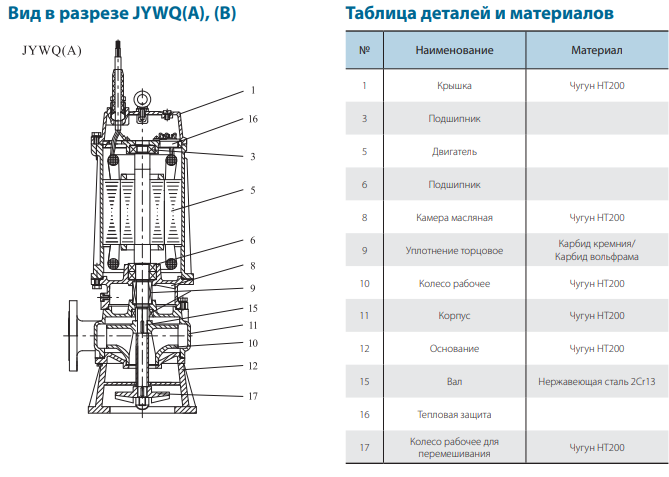

(JY)-Равномерное перемешивание

WQ-Погружной насос для отвода сточных вод

65-номинальная подача

15-номинальный напор

5,5-Мощность в кВт

В-Тип равномерного перемешивания,(метод нагнетания)

ТРЕБОВАНИЯ К УСТАНОВКЕ

Насосы WQ и JYWQ могут устанавливаться для стационарной работы как с помощью жесткого крепления к трубопроводу, так и с помощью автоматической соединительной муфты на направляющих(Z).Кроме того, возможен вариант -на жестком(Y) или гибком (R) трубопроводе.

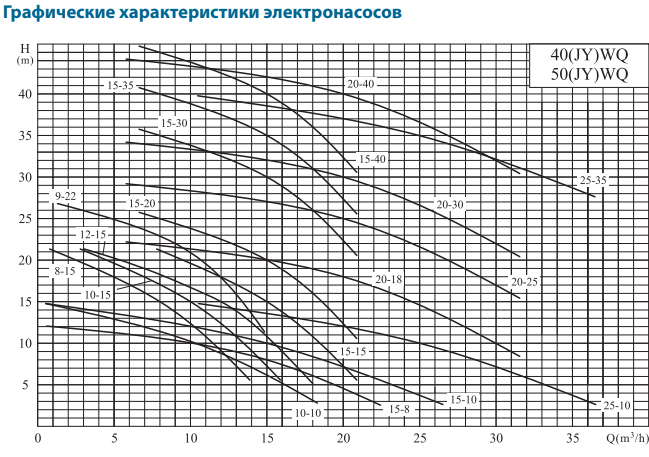

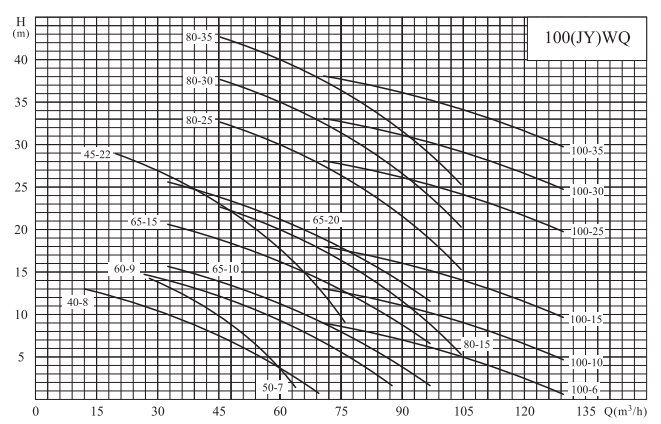

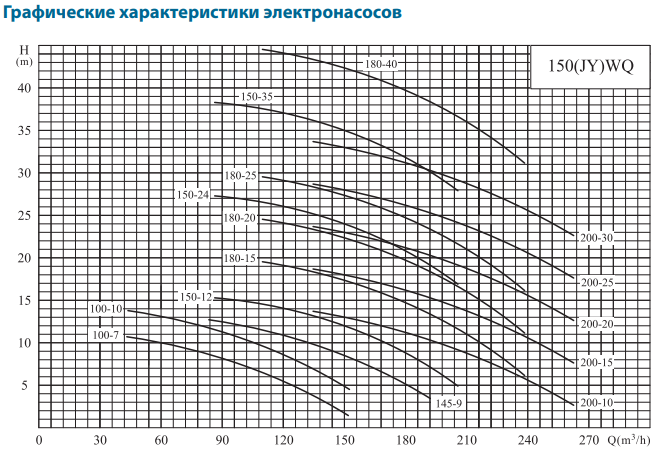

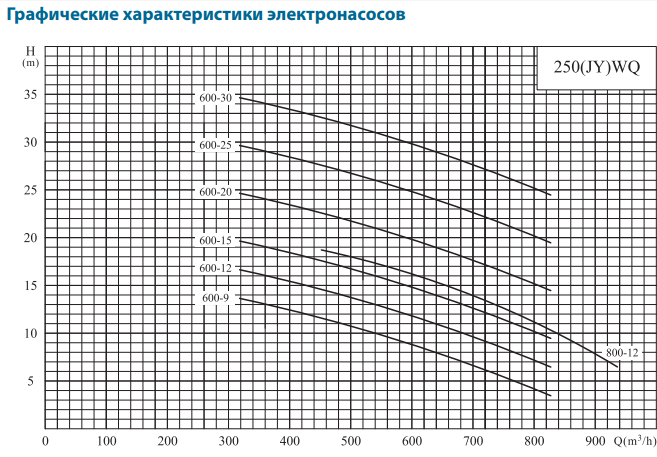

ТАБЛИЦА ХАРАКТЕРИСТИК,ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И МАССА

Мод ель	Q	H	Част. вращ	Мощн.	ток	Макс. Диам. Тв.тел	Размеры,(мм)											масса
	М3/ ч	м	Об/ мин	кВт	А	мм	H	H*	H1	H1*	B3	B2	D2	d	D	D1	n1- Д.d1	кг
40(JY) WQ10 -10-7.5	10	10	2860	0.75	2	20	350	400	300	350	320	230	190	40	130	100	4-Д14	20
40(JY) WQ8 -15-1.1	8	15	2860	1.1	2.8	20	350	400	300	350	320	230	190	40	130	100	4-Д14	20
40(JY) WQ12 -15-1.5	12	15	2860	1.5	4	20	540	590	490	540	330	240	190	40	130	100	4-Д14	28
50(JY) WQ10- 10-0.75	10	10	2860	0.75	2	20	500	550	450	500	320	230	190	50	140	110	4-Д14	20
50(JY) WQ15 -8-1.1	15	8	2860	1.1	2.8	20	500	550	450	500	320	230	190	50	140	110	4-Д14	20
50(JY) WQ8 -15-1.1	8	15	2860	1.1	2.8	20	500	550	450	500	320	230	190	50	140	110	4-Д14	20
50(JY) WQ15 -10-1.5	15	10	2860	1.5	4	20	500	550	450	500	330	240	200	50	140	110	4-Д14	28
50(JY) WQ10 -15-1.5	10	15	2860	1.5	4	20	500	550	450	500	330	240	200	50	140	110	4-Д14	28
50(JY) WQ15- 15-2.2	15	15	2860	2.2	6	20	540	590	490	540	340	250	200	50	140	110	4-Д14	35
50(JY) WQ25- 10-2.2	25	10	2860	2.2	6	20	540	590	490	540	340	250	200	50	140	110	4-Д14	35
50(JY) WQ9- 22-2.2	9	22	2860	2.2	6	20	540	590	490	540	340	250	200	50	140	110	4-Д14	35
50(JY) WQ20- 18-2.2	20	18	2860	2.2	6	25	540	590	490	540	340	250	200	50	140	110	4-Д14	35
50(JY) QW15- 20-2.2	15	20	2860	2.2	6	20	540	590	490	540	340	250	200	50	140	110	4-Д14	35
50(JY) QW20- 25-3	20	25	2860	3	6.5	25	580	640	530	590	350	260	210	50	140	110	4-Д14	40
50(JY) QW15- 30-3	15	30	2860	3	6.5	20	580	640	530	590	350	260	210	50	140	110	4-Д14	40
50(JY) QW15- 35-4	15	35	2860	4	8.4	20	650	710	600	660	360	270	250	50	140	110	4-Д14	45
50(JY) WQ15- 40-5.5	15	40	2860	5.5	12	20	680	740	630	690	390	300	250	50	140	110	4-Д14	60
50(JY) WQ20- 30-5.5	20	30	2860	5.5	12	25	680	740	630	690	390	300	250	50	140	110	4-Д14	60
50(JY) WQ20- 40-7.5	20	40	2860	7.5	16.8	25	680	740	630	690	370	280	250	50	140	110	4-Д14	95
50(JY) WQ25- 35-7.5	25	35	2860	7.5	16.8	25	680	740	630	690	370	280	250	50	140	110	4-Д14	95
65(JY) WQ25- -7-1.5	25	7	2860	1.5	4	25	550	600	450	500	330	230	200	65	160	130	4-Д14	28
65(JY) WQ35- 7-2.2	35	7	2860	2.2	6	25	550	600	500	550	350	250	230	65	160	130	4-Д14	45
65(JY) WQ25- 10-2.2	25	10	2860	2.2	6	25	550	600	500	550	350	250	200	65	160	130	4-Д14	35
65(JY) WQ25- 15-3	25	15	2860	3	6.5	25	620	670	570	620	350	250	200	65	160	130	4-Д14	40
65(JY( WQ37- 13-3	37	13	2860	3	6.5	25	620	670	570	620	350	250	200	65	160	130	4-Д14	40
65(JY) WQ40- 10-3	40	10	2860	3	6.5	25	620	670	570	620	350	250	200	65	160	130	4-Д14	40
65(JY) WQ20- 25-4	20	25	2860	4	8.4	25	650	700	600	650	370	270	240	65	160	130	4-Д14	50
65(JY) WQ30- 30-5.5	30	30	2860	5.5	12	25	710	770	660	720	370	270	250	65	160	130	4-Д14	65
65(JY) WQ20- 40-7.5	20	40	2860	7.5	16.8	25	800	860	760	820	450	350	250	65	160	130	4-Д14	95
65(JY) WQ20- 60-11	20	60	2860	11	23.6	25	1000	1060	950	1010	630	530	270	65	160	130	4-Д18	135
80JY0 WQ45- 9-2.2	45	9	2860	2.2	6	30	550	600	500	550	380	270	230	76	190	150	4-Д18	45
80(JY) WQ40-12-3	40	12	2860	3	6.5	30	620	680	570	630	380	270	230	76	190	150	4-Д18	50
80(JY) WQ40- 15-4	40	15	2860	4	8.4	30	680	740	630	690	450	340	230	76	190	150	4-Д18	60
80(JY) WQ50- 10-4	50	10	2860	4	8.4	30	680	740	630	690	450	340	230	76	190	150	4-Д18	60
80(JY) WQ65- 15-5.5	65	15	2860	5.5	12	30	730	790	680	740	440	330	250	76	190	150	4-Д18	65
80(JY) WQ40- 22-5.5	40	22	2860	5.5	12	30	820	880	770	830	460	350	250	76	190	150	4-Д18	65
80(JY) WQ40- 30-7.5	40	30	2860	7.5	16.8	30	820	880	770	830	460	350	360	76	190	150	4-Д18	95
80(JY) WQ40-45-11	40	45	2860	11	23.6	30	850	910	780	840	500	390	360	76	190	150	4-Д18	135
100 (JY) WQ40- 8-2.2	40	8	2860	2.2	6	30	550	600	500	550	430	270	230	100	210	170	4-Д18	45
100 (JY) WQ50- 7-2.2	50	7	2860	2.2	6	30	550	600	500	550	430	270	230	100	210	170	4-Д18	45
100 (JY) WQ60- 9-3	60	9	2860	3	6.5	30	600	660	550	610	430	270	230	100	210	170	4-Д18	50
100 (JY) WQ65- 10-4	65	10	2860	4	8.4	30	680	740	630	690	480	320	230	100	210	170	4-Д18	60
100 (JY) WQ65- 15-5.5	65	15	2860	5.5	12	30	730	790	680	740	480	320	250	100	210		4-Д18	65
100 (JY) WQ65- 20-7.5	65	20	2860	7,5	16,8	30	850	910	800	860	480	320	360	100	210	170	4-Д18	95
100 (JY) WQ80- 25-11	80	25	1450	11	23.6	35	1000		950		710	550	420	100	210	170	4-Д18	210
100 (JY) WQ80- 30-15	80	30	1450	15	32	35	1020		920		710	550	420	100	210	170	4-Д18	200
100 (JY) WQ80- 35-18.5	80	35	1450	18.5	37	35	1060		950		710	550	420	100	210	170	4-Д18	285
100 (JY) WQ45- 22-7.5	45	22	2860	7,5	16,8	30	800	860	750	810	480	320	360	100	210	170	4-Д18	95
100 (JY) WQ100 -6-4	100	6	2860	4	8.4	35	680	740	630	690	470	310	230	100	210	170	4-Д18	60
100 (JY) WQ100 -10-5.5	100	10	2860	5.5	12	35	730	790	680	740	480	320	250	100	210	170	4-Д18	65
100(JY) WQ100 15-7.5	100	15	2860	7.5	16.8	35	800	860	750	810	480	320	360	100	210	170	4-Д18	95
100 (JY) WQ80 -15-7.5	80	15	2860	7.5	16.8	35	800	860	750	810	480	320	360	100	210	170	4-Д18	95
100 (JY) WQ100 -25-11	100	25	1450	11	23.6	35	940		900		710	550	420	100	210	170	4-Д18	210
100 (JY) WQ100 -30-15	100	30	1450	15	32	35	970		920		710	550	420	100	210	170	4-Д18	200
100 (JY) WQ100 -35-18.5	100	35	1450	18.5	37	35	990		950		710	550	420	100	210	170	4-Д18	285
150 (JY) WQ100 -7-5.5	100	7	2860	5.5	12	35	80	860	750	810	550	350	250	150	265	225	8-Д18	65
150 (JY) WQ145 -9-7.5	145	9	2860	7.5	16.8	45	800	860	750	810	550	350	360	150	265	225	8-Д18	95
150 (JY) WQ100 -10-7.5	100	10	2860	7.5	16.8	35	80	860	750	810	550	350	360	150	265	225	8-Д18	95
150 (JY) WQ150 -12-11	150	12	1450	11	23.6	45	1050		1000		820	620	420	150	265	225	8-Д18	210
150 (JY) WQ180 -15-15	180	15	1450	15	32	45	1050		1000		820	620	420	150	265	225	8-Д18	200
150 (JY) WQ180 -20-18.5	180	20	1450	18.5	37	45	1080		1030		820	620	420	150	265	225	8-Д18	290
150 (JY) WQ150 -24-18.5	150	24	1450	18.5	37	45	1080		1030		820	620	420	150	265	225	8-Д18	290
150 (JY) WQ180 -25-22	180	25	1450	22	45	45	1080		1030		820	620	420	150	265	225	8-Д18	315
150 (JY) WQ200 -10-15	200	10	1450	15	32	45	1050		1000		820	620	420	150	265	225	8-Д18	200
150 (JY) WQ200 -15-18.5	200	15	1450	18.5	37	45	1080		1030		820	620	420	150	265	225	8-Д18	285
150 (JY) Wq200 -20-22	200	20	1450	22	45	45	1080		1030		820	620	420	150	265	225	8-Д18	315
150 (JY) WQ200 -25-30	200	25	1450	30	60	45	1240		980		850	650	470	150	265	225	8-Д18	450
150 (JY) WQ200 -30-37	200	30	1450	37	75	45	1240		980		850	650	470	150	265	225	8-Д18	650
150 (JY) WQ150 -35-37	150	35	1450	37	75	40	1240		980		850	650	470	150	265	225	8-Д18	650
150 (JY) WQ180 -40-45	180	40	1450	45	90	40	1290		1030		850	650	470	150	265	225	8-Д18	850
200 (JY) WQ300 -7-11	300	7	1450	11	23,6	50	1120		1070		890	610	420	200	320	280	8-Д18	216
200 (JY) WQ300 -8-15	300	8	1450	15	32	50	1060		900		890	610	420	200	320	280	8-Д18	248
200 (JY) WQ250 -11-15	250	11	1450	15	32	50	1120		1070		890	610	420	200	320	280	8-Д18	248
200 (JY) Wq250 -15-18.5	250	15	1450	18,5	37	50	1020		800		890	610	420	200	320	280	8-Д18	285
200 (JY) WQ300 -9-18.5	300	9	1450	18.5	37	50	1020		800		890	610	420	200	320	280	8-Д18	285
200 (JY) WQ400 -10-22	400	10	1450	22	45	50	1070		850		890	610	420	200	320	280	8-Д18	315
200 (JY) WQ300 -15-22	300	15	1450	22	45	50	1070		850		890	610	420	200	320	280	8-Д18	315
200 (JY) WQ250 -22-30	250	22	1450	30	60	50	1240		980		900	620	470	200	320	280	8-Д18	450
200 (JY) Wq360 -15-30	360	15	1450	30	60	50	1240		980		900	620	470	200	320	280	8-Д18	450
200 (JY) WQ400 -13-30	400	13	1450	30	60	50	1240		980		900	620	470	200	320	280	8-Д18	450
200 (JY) WQ300 -20-37	300	20	1450	37	75	50	1240		980		900	620	470	200	320	280	8-Д18	650
200 (JY) WQ350 -25-37	350	25	1450	37	75	50	1240		980		900	620	470	200	320	280	8-Д18	650
200 (JY) WQ40 -18-37	400	18	1450	37	75	50	1240		980		900	620	470	200	320	280	8-Д18	650
200 (JY) WQ250 -35-45	250	35	1450	45	90	45	1290		1030		900	620	470	200	320	280	8-Д18	850
200 (JY) WQ400 -25-45	400	25	1450	45	90	50	1290		1030		900	620	470	200	320	280	8-Д18	850
200 (JY) WQ250 -40-55	250	40	1450	55	110	45	1450		1050		1050	770	560	200	320	280	8-Д18	100
200 (JY) WQ400 -30-55	400	30	1450	55	110	45	1450		1050		1050	770	560	200	320	280	8-Д18	1000
200 (JY) WQ350 -45-75	350	40	1450	75	150	45	1520		1120		1050	770	560	200	320	280	8-Д18	1200
250 (JY) WQ600 -9-3	600	9	1450	30	60	55	1300		1050		980	640	470	250	375	335	12-Д18	450
250 (JY) WQ600 -12-37	600	12	1450	37	75	55	1300		1050		980	640	470	250	375	335	12-Д18	650
250 (JY) WQ800 -12-45	800	12	1450	45	90	60	1350		1100		980	640	470	250	375	335	12-Д18	850
250 (JY) WQ600 -15-45	600	15	1450	45	90	55	1350		1100		980	640	470	250	375	335	12-Д18	850
250 (JY) WQ600 -20-55	600	20	1450	55	110	55	1450		1050		1210	870	560	250	375	335	12-Д18	1000
250 (JY) WQ600 -25-75	600	25	1450	75	150	55	1520		1120		1210	870	560	250	375	335	12-Д18	1200
250 (JY) WQ600 -30-90	600	30	1450	90	180	55	1570		1170		1210	870	560	250	375	335	12-Д18	1300
300 (JY) WQ800 -8-37	800	8	1450	37	75	60	1400		1150		1200	800	470	300	440	395	12-Д22	650
300 (JY) WQ500 -15-45	500	15	1450	45	90	55	1450		1200		1200	800	470	300	440	395	12-Д22	850
300 (JY) WQ800 -12-45	800	12	1450	45	90	60	1450		1200		1200	800	470	300	440	395	12-Д22	850
300 (JY) WQ600 -20-55	600	20	1450	55	110	55	1480		1080		1270	870	560	300	440	395	12-Д22	1000
300 (JY) WQ80 -20-75	800	20	1450	75	150	60	1520		1120		1270	870	560	300	440	395	12-Д22	1200
300 (JY) WQ950 -20-90	950	20	1450	90	150	65	1570		1170		1270	870	560	300	440	395	12-Д22	1300
300 (JY) WQ 1000 -25-110	1000	25	1450	110	220	70	2200		2100		1900	1500	600	300	440	395	12-Д22	1400
350 (JY) WQ 1500 -7-45	1500	7	1450	45	90	80	2100		2100		1880	1380	500	350	490	445	12-Д22	860



УСЛОВИЯ ЭКСПЛУАТАЦИИ

1.Агрегат подключается  к источнику питания с частотой 50 Гц, 380 В;

2.Температура перекачиваемой жидкости должна быть не выше 40 градусов С, с водородным показателем (pH) от 4 до 10, плотностью не более 1200кг/м3, массовой долей твердых механических примесей не более 2%;

3.Минимальный уровень откачиваемой жидкости указан в таблице габаритно-присоединительных размеров(Н1);

4.Агрегат не предназначен для перекачки агрессивной жидкости или жидкости с большим содержанием твердых и волокнистых частиц;

5.Максимальный диаметр прохода твердых частиц, не должен превышать указанного в технических характеристиках;

6.максимальная глубина погружения составляет 7 м.

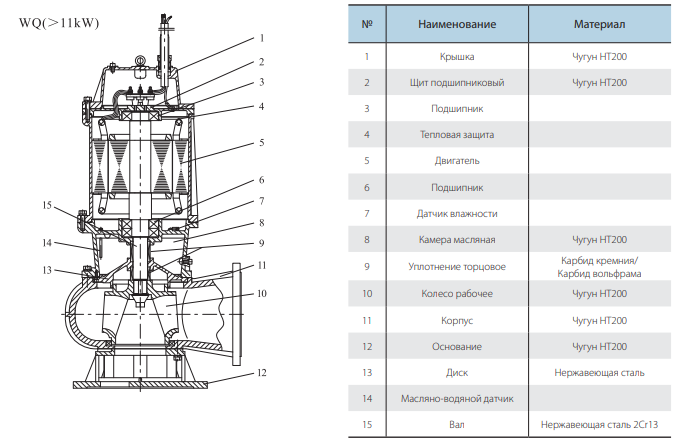

ОСОБЕННОСТИ КОНСТРУКЦИИ

1.Конструкция двухканального рабочего колеса позволяет получить постоянные рабочие характеристики, при отсутствии перегрузок и вибрации.

2.Охлаждение двигателя насоса производится через корпус двигателя жидкостью, в которую погружен агрегат;

3.Первое торцовое уплотнение отделяет перекачиваемую жидкость от камеры с маслом.Второе уплотнение отделяет масло от  двигателя. Масляная камера заполнена специальным маслом,которое смазывает и охлаждает при работе торцовые уплотнения, а так же исключает попадание перекачиваемой жидкости в двигатель. Масло охлаждает нижний подшипниковый узел;

4.Подшипниковые узлы в зависимости от осевой и радиальной нагрузки могут состоять из двух или трех подшипников,что обеспечивает стабильную и надежную работу агрегата;

5.Корпус двигателя состоит из станины,подшипниковых щитов и крышки.Все соединения выполнены с уплотнениями. Перед отгрузкой каждый агрегат без исключения проверяется на герметичность;

6.Кабель и его уплотнения,встроенные средства защиты электродвигателя:

а)Кабель выполнен в резиновой оболочке,химически стойкой к сточным водам,предназначенной для работы в окружающей среде с температурой не более +40 градусов С;

б)Между резиновой оболочкой кабеля и двигателем установлено уплотнительное кольцо, сжатое гайкой, чтобы предотвратить просачивание влаги в полость двигателя;

в)Уплотнительная втулка на кабеле,в месте ввода в крышку двигателя, выполнена методом резиновой вулканизации, что так же предотвращает попадание жидкости в полость двигателя;

г)Масляно-водяной датчик ,установленный в камере с маслом,предупреждает о попадании жидкости в масло и передает соответствующий сигнал на панель управления.Появление сигнала говорит о разрушении торцового уплотнения ;

д)Датчик влажности установлен на нижнем щите двигателя И определяет появление утечки во втором торцовом уплотнении. При попадании масла или масляной смеси в двигатель, датчик передает аварийный сигнал на панель управления и останавливает агрегат;

е)Тепловая защита установлена на статоре двигателя и пр увеличении температуры обмоток выше допустимой нормы, что происходит при работе двигателя с перегрузкой,аварии в сети, при недостаточном охлаждении и т.д. Датчик передает аварийный сигнал на панель управления и останавливает насос.

Надо помнить, что для внешней системы контроля используется профессиональный пульт управления и защиты насоса.

ВНИМАНИЕ! ИСПОЛЬЗУЙТЕ СПЕЦИАЛЬНЫЙ РУЧНОЙ ПОДЪЕМНИК ДЛЯ УДОБНОГО ПЕРЕМЕЩЕНИЯ И УСТАНОВКИ. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПЕРЕМЕЩАТЬ ИЛИ ПОДВЕШИВАТЬ НАСОС ЗА КАБЕЛЬ-ЭТО НАРУШАЕТ ГЕРМЕТИЧНОСТЬ МЕЖДУ КАБЕЛЕМ И КРЫШКОЙ ДВИГАТЕЛЯ.

Насосы WQ, JYWQ могут устанавливаться для стационарной работы как с помощью жесткого крепления к трубопроводу, так и с помощью автоматической соединительной муфты на направляющих(Z).Кроме того возможен и переносной вариант-на жестком(Y) или гибком (R) трубопроводе.

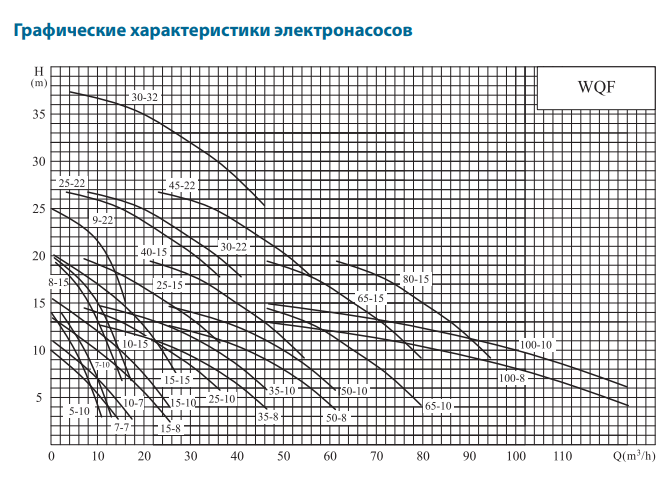

НАСОСЫ СЕРИИ WQF

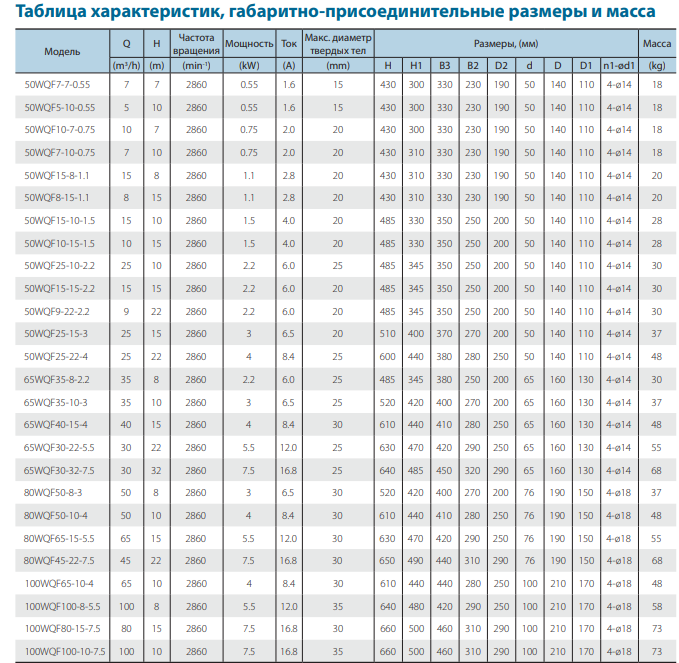

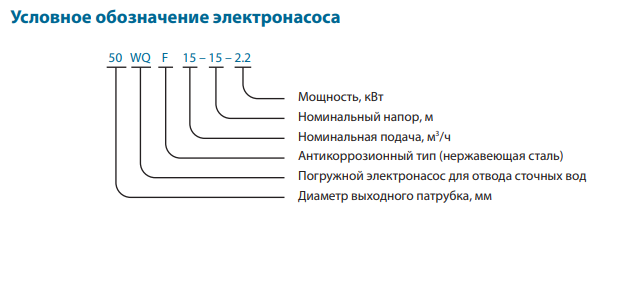

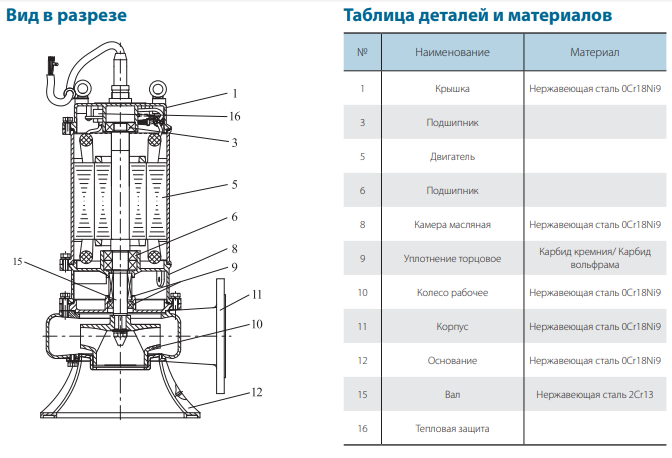

WQF-это погружной насос для отвода сточных вод,изготовленный из нержавеющей стали.Применяется на стройках, промышленных предприятиях, в системах очистки и транспортировки сточных вод, в шахтах, при отводе морской воды на судах, при орошении и осушении болот в рыбхозах и т.д.

Работает данный тип насоса при температуре перекачиваемой жидкости не выше 60 градусов С, с водородным показателем (pH) от 2 до 12, плотностью не более 1200 кг/м3, массовой долей твердых механических примесей не более 2%, при этом минимальный уровень откачиваемой жидкости должен быть на уровне половины оболочки двигателя.

Все части насоса, которые контактируют с перекачиваемой жидкостью изготавливаются из нержавеющей стали методом литья, поэтому агрегат более коррозионностоек и износоустойчив. Более высокую эффективность дает незасоряющаяся конструкция рабочего колеса, а практичность заключается в малых габаритах и надежности в работе. Увеличенный срок службы обеспечивает сдвоенное торцовое уплотнение, выполненное из карбида вольфрама, имеющее ресурс работы более 10000 часов.

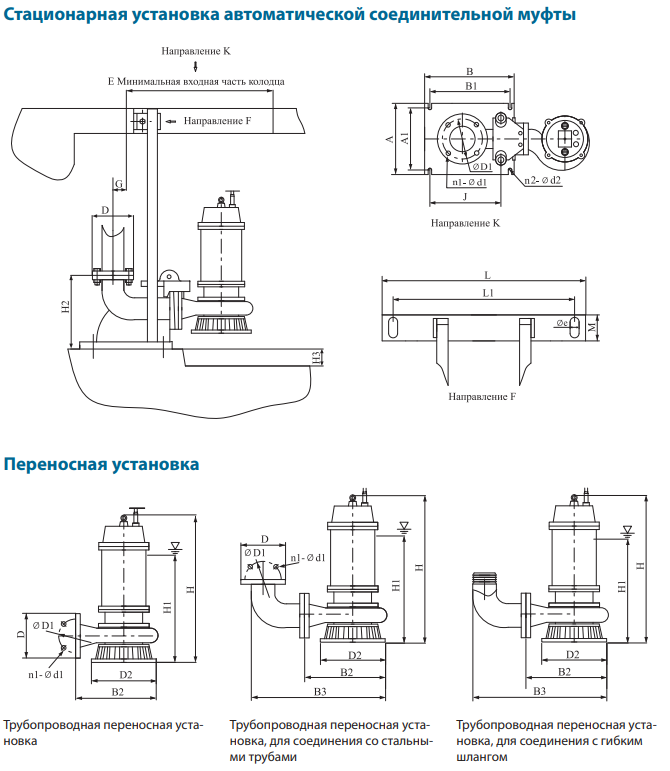

Универсальность агрегата заключается в том, что возможно несколько схем монтажа насоса:

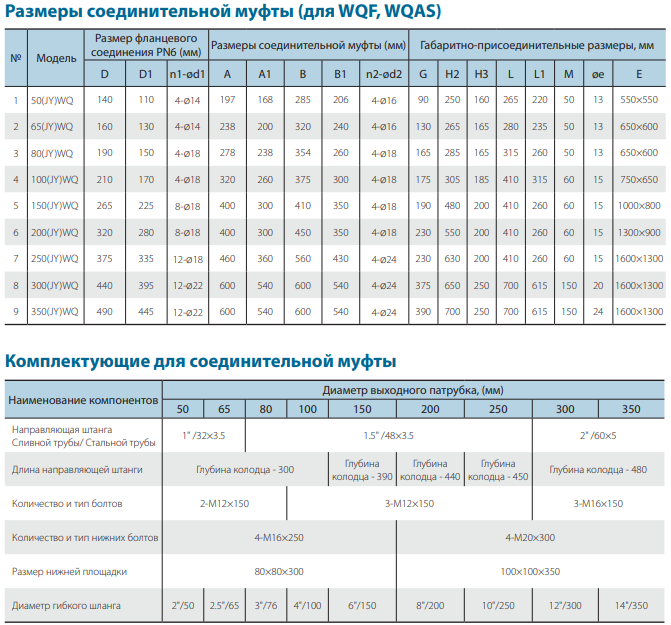

1.С автоматической присоединительной муфтой(Z);

2.Трубопроводная переносная установка с фланцем для стального трубопровода(Y);

3.Трубопроводная переносная установка с гибким шлангом(R)

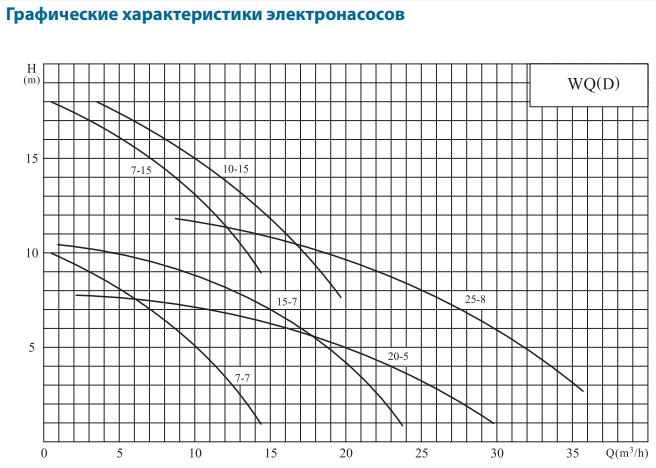

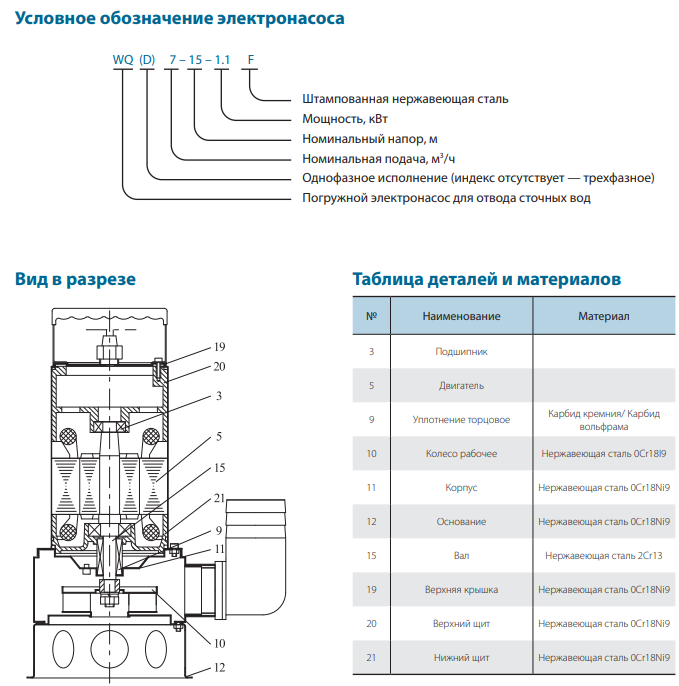

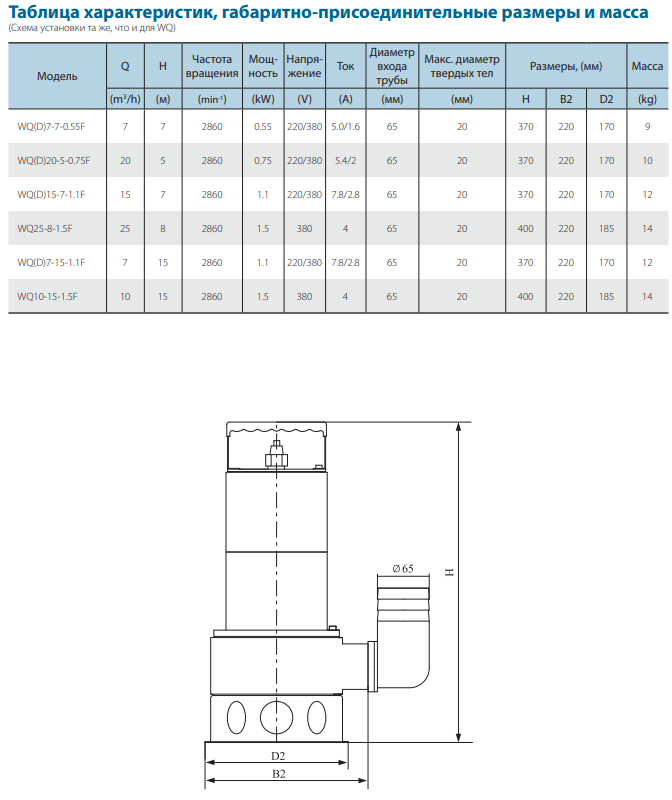

НАСОСЫ СЕРИИ WQD



WQD-это малогабаритный погружной насос для отвода сточных вод,корпусные детали которого выполнены из нержавеющей стали AISI304 или AISI316. Нашел широкое применение на водоочистных системах домов, предприятий ит.д. Монтируется с помощью трубопроводной переносной установки, для соединения с гибким шлангом.

Насосы работают при температуре перекачиваемой жидкости не выше 60 градусов С, с водородным показателем (pH) от 2 до 12 , плотностью не более 1200 кг/м3, массовой долей твердых механических примесей не более 2%, при этом минимальный уровень откачиваемой жидкости должен быть на уровне не менее  половины корпуса двигателя.

Питание производится от сети 50 Гц, в трехфазном 380В и однофазном 220В (с мощностью двигателя менее 1,1 кВт)

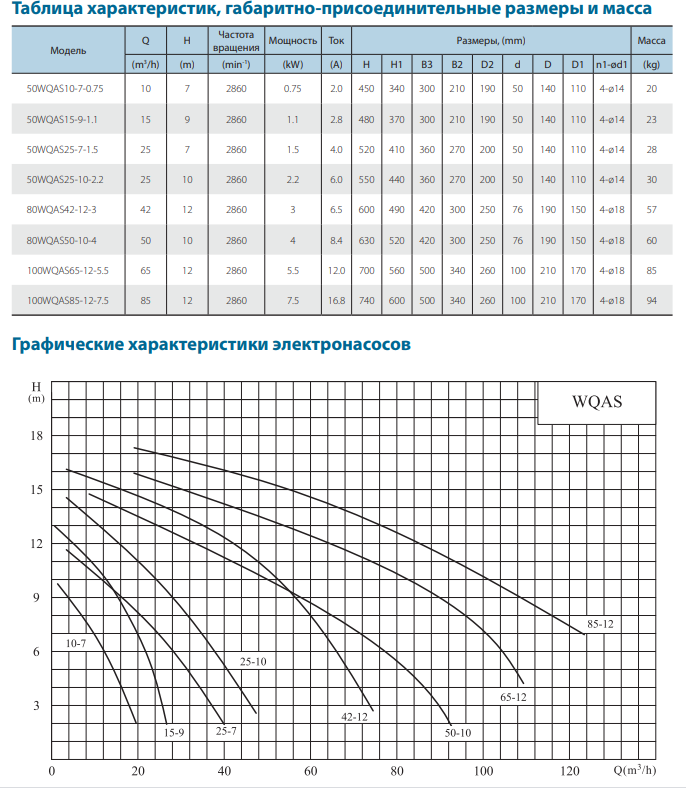

НАСОСЫ СЕРИИ WQAS

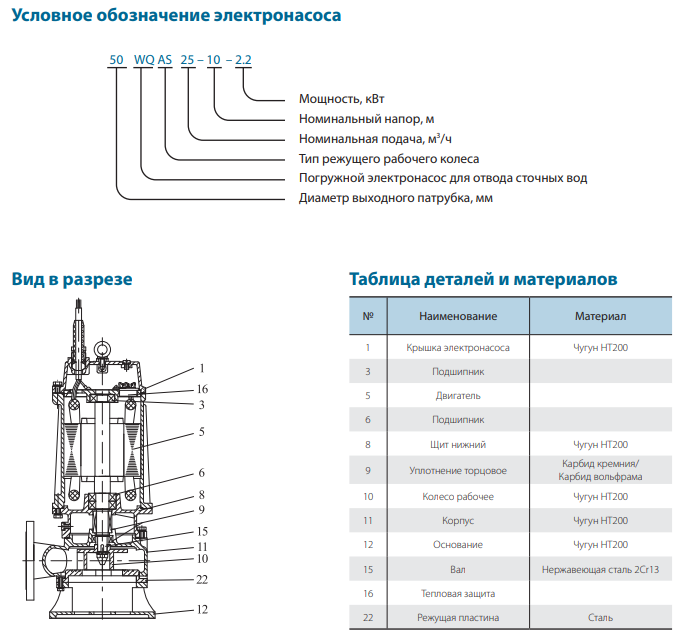

WQAS-погружной насос для отвода сточных вод с режущим рабочим колесом,которое совместно со специальной пластиной ,установленной в корпусе насоса, может измельчать волокнистые частицы, находящиеся в перекачиваемой жидкости.Соответственно агрегат может перекачивать жидкости с волокнистыми частицами,а так же промышленные и бытовые сточные воды. Эксплуатация производится при температуре перекачиваемой жидкости не выше 40 градусов С,с водородным показателем (pH)от4 до 10, плотностью не более 1200 кг/м3, массовой долей твердых механических примесей не более 2%, при минимальном уровне откачиваемой жидкости не ниже половины корпуса двигателя.

В насосе используется одноканальное, незасоряющееся с режущей кромкой рабочее колесо, зазор которого легко регулируется путем ослабления или затягивания болтов в основании насоса, т. е. для регулировки нет необходимости в разборке насоса.

Питание агрегата производится источником 50Гц  и 380В.

Способ установки агрегата:

1.Установка с помощью автоматической соединительной муфты(Z);

2.Трубопроводная переносная установка, с фланцем для соединения со стальным трубопроводом(Y);

3.Трубопроводная переносная установка для соединения с гибким трубопроводом(R).



НАСОСЫ СЕРИИ WQ-A





WQ-A-это промышленный погружной насос для отвода сточных вод, содержащие небольшое количество твердых частиц, т.е. перед нами переносной канализационный насос.Агрегат широко применяется в строительстве , на промышленных предприятиях, сельском и лесном хозяйстве и т. д. Насос снабжен рабочим колесом открытого типа,которое легко очищается и обслуживается.



Монтируется с помощью трубопроводной переносной установки для соединения с гибким шлангом(R).Эксплуатация  производится при температуре перекачиваемой жидкости не более 40 градусов С, водородным показателем (pH) от 6,5 до 8,5,плотностью не более 1200 кг/м3, массовой долей твердых механических примесей не более 2%, при минимальном уровне откачиваемой жидкости не менее половины корпуса двигателя.

Используется питание 50Гц и 380В.
