РЯДНЫЕ ЦИРКУЛЯЦИОННЫЕ ЭЛЕКТРОНАСОСЫ МОДЕЛЬНОЙ ЛИНЕЙКИ TD TM VARNA

Цены на насосы можно выяснить в рубрике «Цены на насосы промгруппы»

Модельная линейка TD торговой марки «VARNA» представляет собой одноступенчатые, центробежные, рядные, циркуляционные электронасосы, с соосным размещением патрубков («ин-лайн»),оборудованные стандартным двигателем и торцовым уплотнением.Конструкция этих насосов с «сухим» ротором делает их менее чувствительными к частицам в перекачиваемой среде, по сравнению с подобными насосами с «мокрым»ротором.





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Насосы серии TD являются моноблочными, состоящими из стандартного асинхронного электродвигателя и насосной части, соединенных переходным фланцем. Входной и выходной патрубки имеют одинаковые диаметры и расположены на одной линии. Уплотнение по линии вала торцовое,одинарное , неразгруженное, а уплотнение насосной камеры — уплотнительное кольцо круглого сечения.Вал насоса жестко соединен с валом электродвигателя при помощи специальной муфты.Конструкция агрегата позволяет снять головную часть электронасоса (двигатель с переходным фланцем и рабочим колесом)без полного демонтажа агрегата с трубопровода.Радиальные и осевые усилия воспринимаются подшипниками электродвигателя в агрегатах TD32-TD150, а вTD200-TD250 в насосной части установлен дополнительный подшипник скольжения.

1.Используется стандартный асинхронный электродвигатель;

2.Степень защиты IP55;

3.Класс изоляции  F.

Размеры фланцевого присоединения агрегата соответствуют стандартам EN1092-2 и ISO7005-2.Диаметры входа и выхода также выполнены в соответствии с основными  стандартами.

Присоединительные размеры соответствуют стандарту JB/T8680.

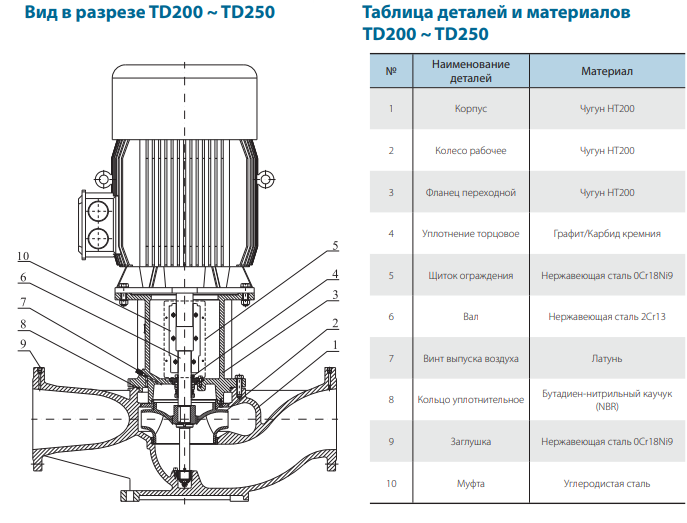

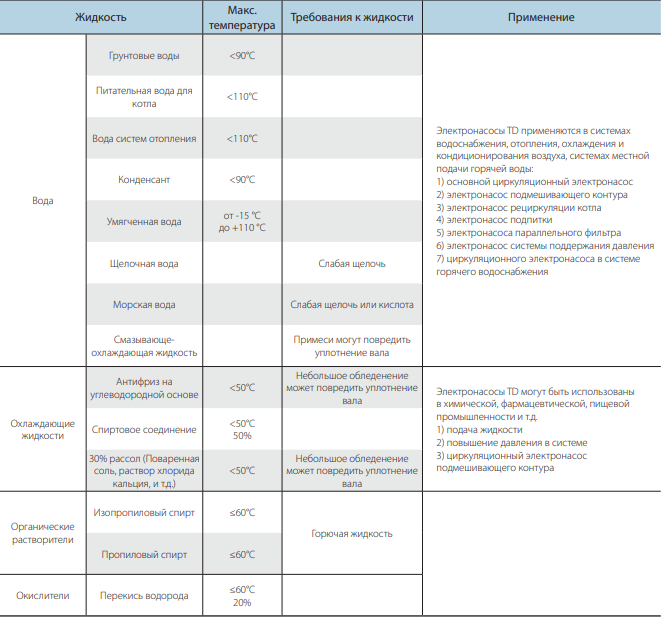

ТРЕБОВАНИЯ К ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТИ

1.Чистые, маловязкие, неагрессивные и взрывобезопасные жидкости без твердых или длинноволокнистых включений(примеры приведены в таблице жидкостей);

2.Перекачиваемая жидкость не должна механически или химически воздействовать на материал насосной части;

3.Если кинематическая вязкость или плотность перекачиваемой жидкости выше, чем у воды, гидравлические характеристики уменьшаются, а потребляемая мощность увеличивается. Это надо учитывать при рассчете системы и подбора станции управления или частотного преобразователя(при однофазном варианте еще и стабилизатора напряжения);

4.Температура перекачиваемой жидкости от-15 градусов С до +110 градусов С;

5.Максимальное рабочее давление при стандартном исполнении 12 бар, а при специальном 16 бар.



РАСЧЕТ МИНИМАЛЬНОГО ДАВЛЕНИЯ ВСАСЫВАНИЯ NPSH

Необходимость расчета минимального давления всасывания(подпора) H необходим в следующих случаях:

1.При высокой температуре жидкости;

2.Когда подача значительно превышает расчетную;

3.Если высота всасывания относительно высока;

4.Если протяженность трубопроводов перед всасыванием относительно велика;

5.Когда фильтры и клапана создают дополнительное сопротивление на входном патрубке.

Для исключения кавитации необходимо,чтобы давление на входе в насос было больше минимального. В случае, если всасывание жидкости происходит из резервуара, установленного ниже уровня монтажного горизонта насоса, то максимальная высота подъема рассчитывается по формуле:



H=Pb*10.2-NPSH-Hf-Hv-Hs

Pb-барометрическое давление;

Hf-суммарные гидравлические потери напора во всасывающем патрубкепри максимальной подаче насоса;

Hv(м)-давление насыщенных паров жидкости;

Hs(м)-минимальный запас столба жидкости -0,5м.

ЕСЛИ РАССЧИТАННАЯ ВЕЛИЧИНА H ОТРИЦАТЕЛЬНА ,ТО УРОВЕНЬ ЖИДКОСТИ ДОЛЖЕН БЫТЬ ВЫШЕ УРОВНЯ МОНТАЖНОГО ГОРИЗОНТА НАСОСА.НАСОС ДОЛЖЕН РАБОТАТЬ БЕЗ КАВИТАЦИИ!



№	МОДЕЛИ	Q (m3/h)	H (m)	Обороты (мин -1)	Напряжение
					1*220В	3*380В
					Р2(кВт)	Р2(кВт)
1	TD32-18/2	8	18	2900	1.1	1.1
2	TD32-21/2	12.5	21	2900	1.5	1.5
3	TD32-25/2	12.5	25	2900	2.2	2.2
4	TD32-32/2	12.5	32	2900	—-	3
5	TD32-38/2	12.5	38	2900	—	4
6	TD32-50/2	12.5	50	2900	—-	5.5
7	TD40-16/2	12.5	16	2900	1.1	1.1
8	TD40-20/2	12.5	20	2900	1.5	1.5
9	TD40-18/2	20	18	2900	2.2	2.2
10	TD40-25/2	20	25	2900	—-	3
11	TD40-30/2	25	30	2900	——	4
12	TD40-36/2	25	36	2900	——	5.5
13	TD40-48/2	25	48	2900	——-	7.5
14	TD50-12/2	16	12	2900	1.1	1.1
15	TD50-15/2	20	15	2900	1.5	1.5
16	TD50-18/2	25	18	2900	2.2	2.2
17	TD50-24/2	25	24	2900	—-	3
18	TD50-28/2	30	28	2900	——	4
19	TD50-35/2	30	35	2900	——-	5.5
20	TD50-40/2	35	40	2900	——	7.5
21	TD50-50/2	40	50	2900	——-	11
22	TD50-60/2	50	60	2900	——	15
23	TD50-70/2	50	70	2900	——-	18.5
24	TD50-81/2	50	81	2900	—-	22
25	TD65-15/2	30	15	2900	2.2	2.2
26	TD65-18/2	35	18	2900	——	3
27	TD65-22/2	40	22	2900	—-	4
28	TD65-30/2	40	30	2900	——	5.5
29	TD65-34/2	50	34	2900	——	7.5
30	TD65-40/2	55	40	2900	——	11
31	TD65-50/2	50	50	2900	——	15
32	TD65-60/2	60	60	2900	——	18.5
33	TD65-66/2	60	66	2900	——	22
34	TD65-81/2	70	81	2900	——	30
35	TD80-13/2	50	13	2900	——	3
36	TD80-18/2	50	18	2900	——	4
37	TD80-20/2	60	20	2900	——	5.5
38	TD80-26/2	60	26	2900	——-	7.5
39	TD80-30/2	80	30	2900	——-	11
40	TD80-38/2	80	38	2900	——-	15
41	TD80-47/2	80	47	2900	——	18.5
42	TD80-54/2	80	54	2900	——-	22
43	TD80-67/2	80	67	2900	——	30
44	TD100-9/2	50	9	2900	—-	2.2
45	TD100-15/2	60	15	2900	—-	4
46	TD100-17/2	80	17	2900	—-	5.5
47	TD100-22/2	80	22	2900	—	7.5
48	TD100-25/2	100	25	2900	——	11
49	TD100-32/2	100	32	2900	——	15
50	TD100-34/2	120	34	2900	—	18.5
51	TD100-38/2	120	38	2900	——	22
52	TD100-52/2	130	52	2900	—	30
53	TD125-11/4	120	11	1450	——	5.5
54	TD125-14/4	120	14	1450	——	7.5
55	TD125-20/4	120	20	1480	——	11
56	TD125-24/4	120	24	1480	——	15
57	TD125-28/4	140	20	1480	—	18.5
58	TD125-32/4	150	24	1480	—-	22
59	TD125-38/4	150	28	1480	——	30
60	TD125-42/4	180	32	1480	—-	37
61	TD125-50/4	180	38	1480	—-	45
62	TD150-15/4	160	42	1480	—	11
63	TD150-18/4	180	50	1480	—	15
64	TD150-20/4	200	15	1480	——	18.5
65	TD150-25/4	200	18	1480	—	22
66	TD150-33/4	200	20	1480	—	30
67	TD150-40/4	200	25	1480	——	37
68	TD150-50/4	200	33	1480	——	45
69	TD200-12.5/4	400	40	1480	——	22
70	TD200-20/4	400	50	1480	——-	30
71	TD200-23/4	400	12.5	1480	——	37
72	TD200-27/4	400	20	1480	——	45
73	TD200-32/4	400	23	1480	——	55
74	TD200-43/4	400	27	1480	——	75
75	TD200-50/4	400	32	1480	——	90
76	TD250-12.5/4	630	43	1480	——-	30
77	TD250-14/4	630	50	1480	——-	37
78	TD250-17/4	630	12.5	1480	——	45
79	TD250-20/4	630	14	1480	——	55
80	TD250-26/4	630	17	1480	———	75
81	TD250-32/4	630	20	1480	——-	90
82	TD250-40/4	630	26	1480	——	110
83	TD250-50/4	630	32	1480	——-	132

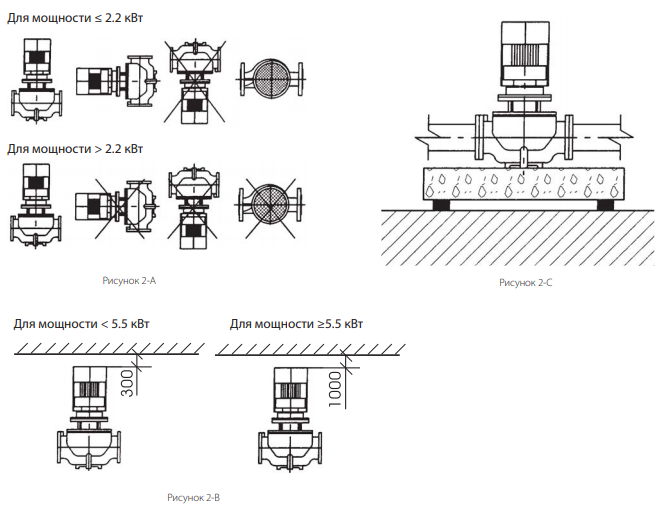

ТРЕБОВАНИЯ К УСТАНОВКЕ

1.Агрегаты с мощностью двигателя до 2,2кВт включительно могут быть установлены непосредственно на трубах,при условии ,что трубопровод расчитан на такую нагрузку. В других случаях насосы должны быть установлены на кронштейны или на подобных основаниях;

2.Агрегаты с мощностью двигателя ниже 2,2 кВт включительно, могут быть установлены горизонтально или вертикально по отношению к трубопроводу.Агрегаты  с мощностью двигателя выше 2,2кВт устанавливаются только вертикально по отношению к трубопроводу(см рис);

3.Агрегаты должны встраиваться в трубопроводы без возникновения напряжений,чтобы усилия в трубопроводах не смогли оказать отрицательного влияния на их функционирование;

4.Агрегаты должны устанавливаться в местах с достаточным охлаждением, температура окружающего воздуха не должна быть выше +40 градусов С;

5.Если агрегаты установлены установлены на открытом воздухе,они должны иметь навес, чтобы исключить попадание влаги на электрические компоненты;

6.Для охлаждения и удобства обслуживания, должно быть достаточно пространства сверху агрегатов. Минимальное расстояние в 300 мм должно быть оставлено для агрегатов с мощностью двигателя до 5,5 кВт и 1000 мм для насосов с мощностью двигателя от 5,5 кВт(см рис);

7.Для предотвращения шума и вибрации и обеспечения шума и вибрации и обеспечения долговечной работы, насосы должны устанавливаться на бетонном фундаменте (см рис),имеющем достаточную несущую способность для того, чтобы обеспечить постоянную стабильную опору всему насосному узлу.Фундамент должен поглощать все вибрации и линейные деформации  и удары. Для полного исключения шума можно использовать виброизоляторы. Масса бетонного фундамента должна быть больше массы насосного узла в 1,5 раза;

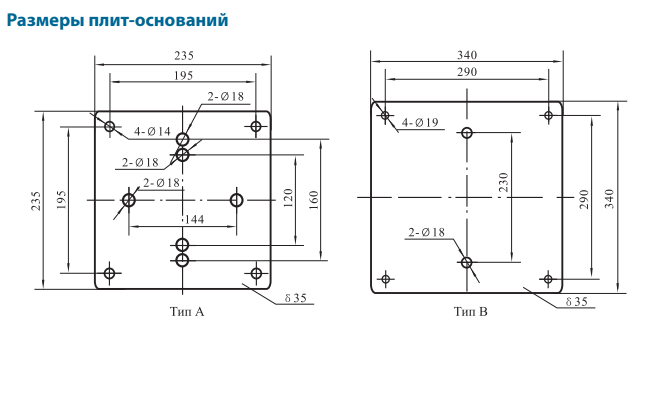

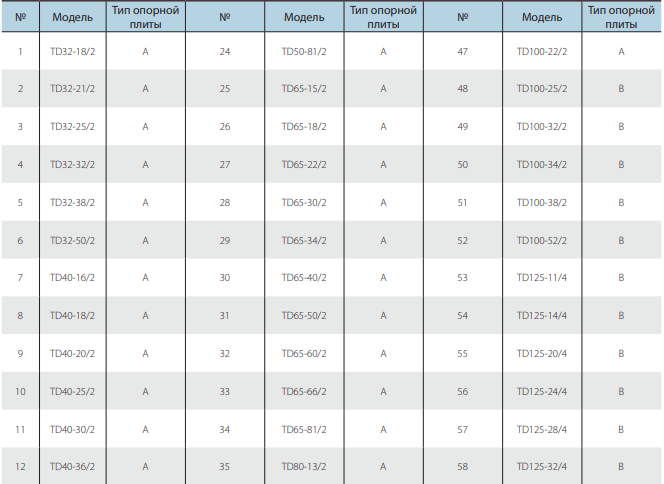

8.Агрегаты TD32/////TD150 могут быть поставлены за отдельную плату с плитами-основаниями по желанию Заказчика(см таблицу размеров плит).

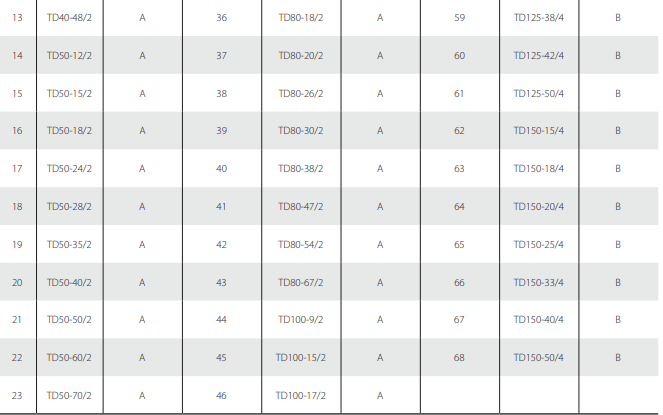

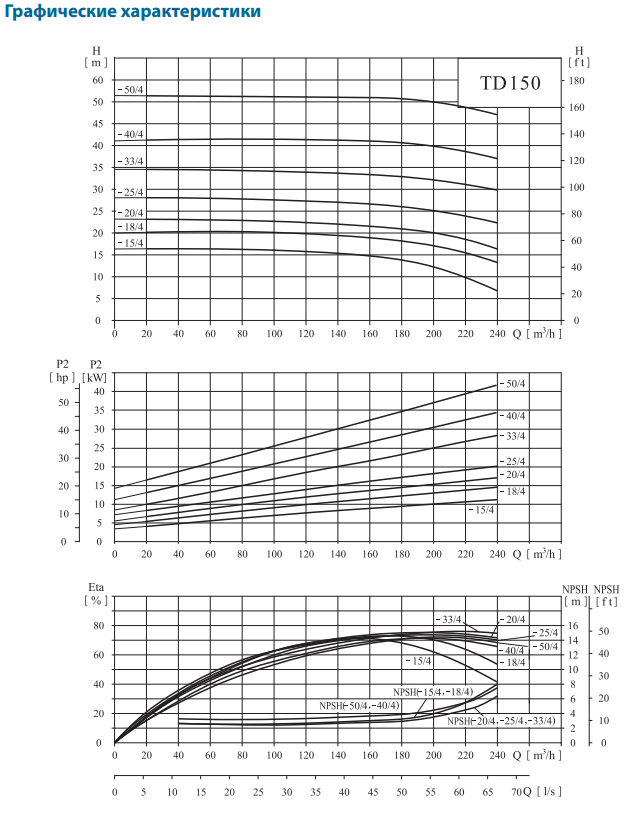

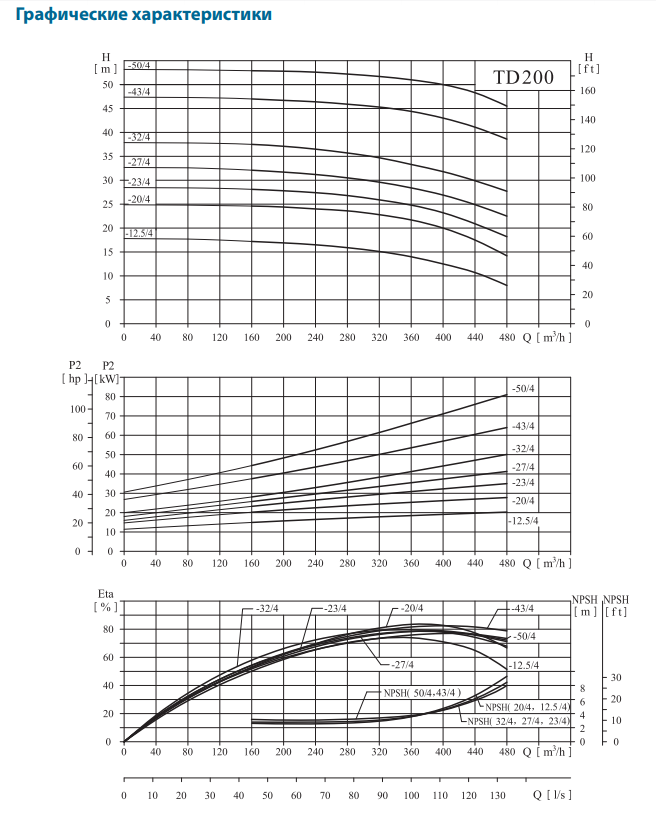

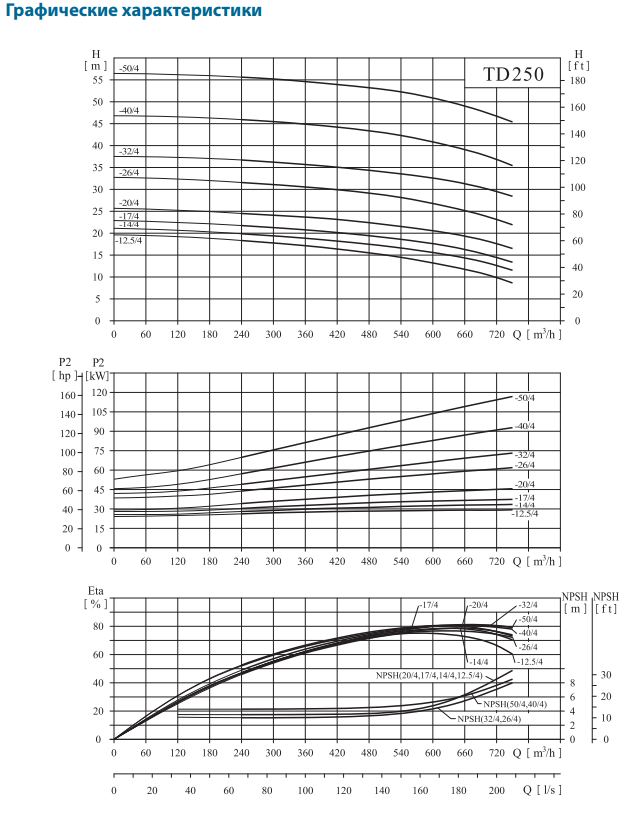

ПОЯСНЕНИЯ К ГРАФИЧЕСКИМ ХАРАКТЕРИСТИКАМ

1.Графические характеристики оформлены в соответствии с ISO9906;

2.Графики приведены для постоянной частоты вращения двигателя 2900 об/мин, 1450 или 1480 об/мин, при испытаниях на воде с температурой 20 градусов С, кинематической вязкостью 1мм2/с,(1сСт) при отсутствии пузырьков воздуха;

3.Агрегаты должны использоваться в пределах рабочего интервала, указанного выделенной кривой на графике,чтобы исключить повышенный износ при высоких подъемах и перегрев двигателя при больших подачах;

4.Если плотность или вязкость перекачиваемой жидкости выше,чем у воды , может потребоваться двигатель большей мощности, подходящий по габаритам.



ТАБЛИЦА ХАРАКТЕРИСТИК TD32



Модель	Потребляемая Мощность (Р),кВт	Максимальная Объемная  подача Qmax		Объемная подача Q
		М3/ч	л/мин	М3/ч	4	8	12.5	16
				л/мин
TD32-18/2	1,1			H (m)	19	18	16
TD32-21/2	1,5				24	23	21	18
TD32-25/2	2,2				29	28	25	23
TD32-32/2	3				34	33	32	28
TD32-38/2	4				43	41	38	36
TD32-50/2	5,5				54	53	50	48

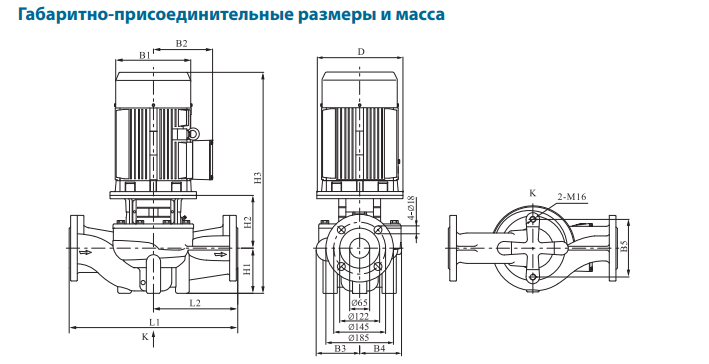

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD32



модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD32-18/2	120	170	142	125	117	144	100	166	511	340	170	50
TD32-21/2	140	190	155	125	117	144	100	166	556	340	170	56
TD32-25/2	140	190	155	125	117	144	100	166	556	340	170	59
TD32-32/2	160	197	165	125	117	144	100	185	600	340	170	68
TD32-38/2	160	230	188	144	144	144	100	185	620	440	220	79
TD32-50/2	200	260	208	144	144	144	100	213	743	440	220	104

ТАБЛИЦА ХАРАКТЕРИСТИК TD40



Модель	Потребляемая Мощность (Р),кВт	Максимальная Объемная  подача Qmax		Объемная подача Q
		М3/ч	л/мин	М3/ч	4	8	12.5	16	20	25	28	32
				л/мин
TD40-16/2	1,1			H (m)	22	20	16	11
TD40-18/2	1,5				25	23	20	15
TD40-20/2	2,2				24	23	21	20	18	17
TD40-25/2	3				30	29	28	27	25	24
TD40-30/2	4				35	34	33	32	31	30	27	21
TD40-36/2   TD40-48/2	5,5   7.5				45   55	42   54	41   53	40   52	38   50	36   48	30   45	26   39

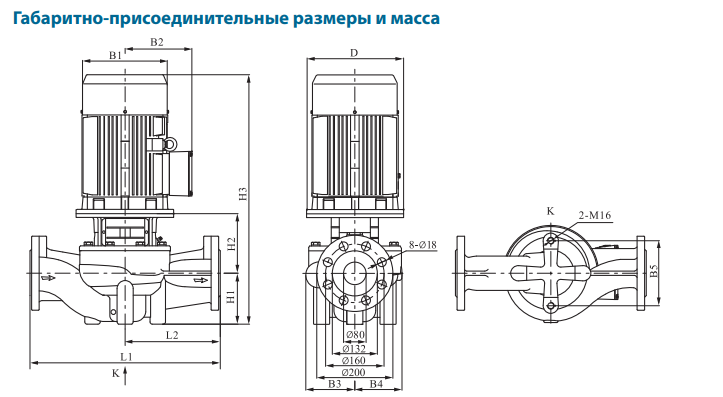

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD40

модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD40-16/2	120	170	142	97	96	120	68	150	463	320	160	40
TD40-18/2	140	190	155	97	96	120	68	160	518	320	160	46
TD40-20/2	140	190	155	110	95	144	100	167	557	340	170	53
TD40-25/2	160	197	165	127	115	144	100	185	600	340	170	70
TD40-30/2	160	230	188	127	115	144	100	185	620	340	170	77
TD40-36/2	200	260	208	138	125	144	110	213	753	440	220	106
TD40-48/2	200	260	208	138	125	144	110	213	755	440	220	110

ТАБЛИЦА ХАРАКТЕРИСТИК TD50

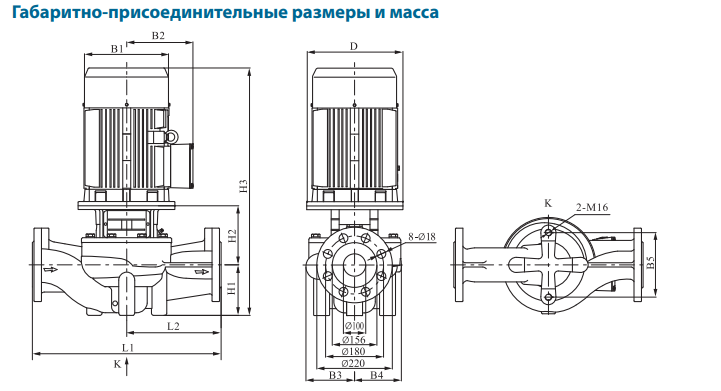

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD50

модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD50-12/2	120	170	142	117	115	144	115	153	513	340	170	56
TD50-15/2	140	190	155	117	115	144	115	153	558	340	170	62
TD50-18/2	140	190	155	117	115	144	115	153	558	340	170	65
TD50-24/2	160	197	165	117	115	144	115	172	602	340	170	74
TD50-28/2	160	230	188	129	115	144	115	175	625	340	170	79
TD50-35/2	200	260	208	129	115	144	115	197	742	340	170	103
TD50-40/2	200	260	208	171	158	144	115	187	732	440	220	118
TD50-50/2	350	330	255	171	158	144	115	250	855	440	220	181
TD50-60/2	350	330	255	171	158	144	115	250	855	440	220	191
TD50-70/2	350	330	255	171	158	144	115	250	915	440	220	209
TD50-81/2	350	360	285	171	158	144	115	250	955	440	220	245

ТАБЛИЦА ХАРАКТЕРИСТИК TD65

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD65



модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD65-15/2	140	190	155	142	124	144	105	172	567	360	180	65
TD65-18/2	160	197	165	142	124	144	105	191	611	360	180	74
TD65-22/2	160	230	188	142	124	144	105	191	631	360	180	81
TD65-30/2	200	260	208	142	124	144	105	213	748	360	180	105
TD65-34/2	200	260	208	142	124	144	105	213	748	360	180	108
TD65-40/2	350	330	255	179	167	144	125	262	877	475	238	183
TD65-50/2	350	330	255	179	167	144	125	262	877	475	238	193
TD65-60/2	350	330	255	179	167	144	125	262	937	475	238	210
TD65-66/2	350	330	255	179	167	144	125	262	977	475	238	248
TD65-81/2	400	400	310	179	167	144	125	262	1047	475	238	309

ТАБЛИЦА ХАРАКТЕРИСТИК TD80

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD80

модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD80-13/2	160	197	165	142	124	160	97	219	631	450	225	84
TD80-18/2	160	230	188	142	124	160	97	219	651	450	225	91
TD80-20/2	200	260	208	142	124	160	97	241	768	450	225	114
TD80-26/2	200	260	208	142	124	160	97	241	768	450	225	117
TD80-30/2	350	330	255	182	163	144	115	279	884	500	250	194
TD80-38/2	350	330	255	182	163	144	115	279	884	500	250	204
TD80-47/2	350	330	255	182	163	144	115	279	944	500	250	222
TD80-54/2	350	330	255	182	163	144	115	279	984	500	250	258
TD80-67/2	400	400	310	182	163	144	115	279	1054	500	250	319

ТАБЛИЦА ХАРАКТЕРИСТИК TD100

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD100

модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD100-9/2	140	175	155	134	101	160	105	178	573	450	225	65
TD100-15/2	160	215	190	134	101	160	105	190	630	450	225	83
TD100-17/2	200	260	205	150	117	144	140	215	785	500	250	119
TD100-22/2	200	260	205	150	117	144	140	215	785	500	250	122
TD100-25/2	350	350	245	181	152	230	140	270	900	550	275	197
TD100-32/2	350	350	265	181	152	230	140	270	900	550	275	207
TD100-34/2	350	350	265	181	152	230	140	270	960	550	275	224
TD100-38/2	350	350	280	181	152	230	140	270	1000	550	275	260
TD100-52/2	400	400	305	181	152	230	140	270	1070	550	275	318

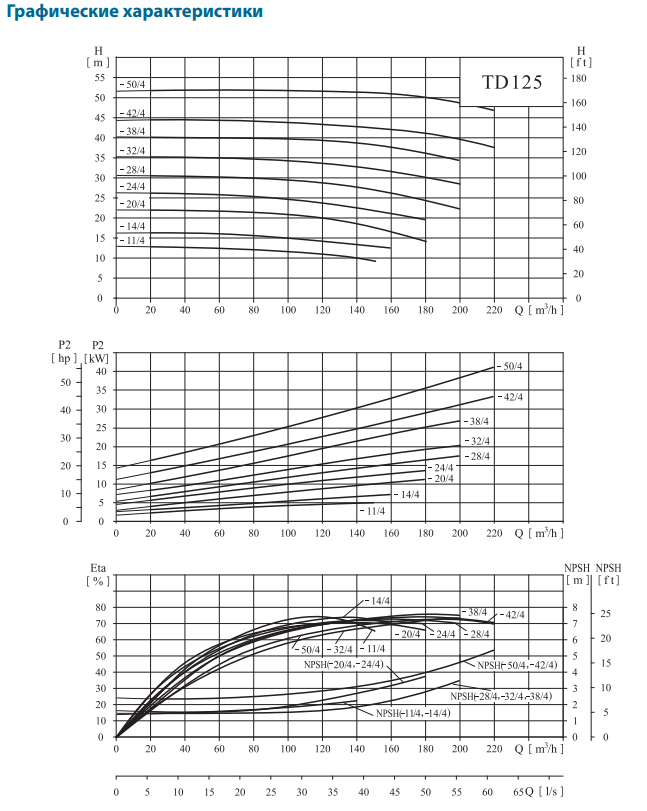

ТАБЛИЦА ХАРАКТЕРИСТИК TD125

Модель	Потребляемая Мощность (Р),кВт	Максимальная Объемная  подача Qmax		Объемная подача Q
		М3/ч	л/мин	М3/ч	20	40	60	80	100	120	140	150	160	180	200	220
				л/мин
TD125-11/4	5,5			H (m)	12.9	12.7	12.6	12.2	11.6	11	10	9
TD125-14/4	7,5				16.2	16.1	16	15.9	15.3	14	13.8	13	12.5
TD125-20/4	11				21.8	21.4	21.2	21	20.6	20	18	17	16.4	14.5
TD125-24/4	15				26.2	25.9	25.7	25.5	24.8	24	22.9	22	21.2	19.8
TD125-28/4	18,5				30.4	30.2	30.1	29.9	29.4	28.6	28	27	26.6	24.4	22.5
TD125-32/4	22				35.2	34.9	34.8	34.5	34.2	33.5	32.7	32	31.3	30.1	27.8
TD125-38/4	30				40.2	40.1	40	39.9	39.8	39.5	38.6	38	37.8	36.2	33.8
TD125-42/4	37				43.6	43.8	43.8	43.6	43.4	43.1	42.8	42.6	42.4	42	41.2	39.8
TD125-50/4	45				52.5	52.6	52.7	52.8	52.5	52.1	51.5	51	50.8	50	49.1	47.7

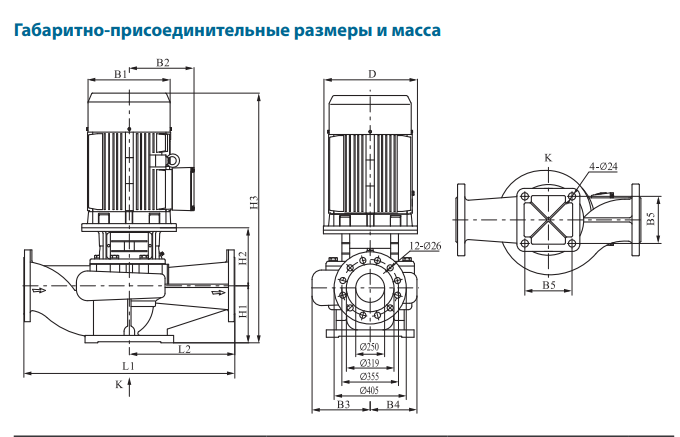

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD125

модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD125-11/4	200	260	208	216	176	230	215	228	873	620	310	166
TD125-14/4	200	260	208	216	176	230	215	228	873	620	310	169
TD125-20/4	350	330	255	236	208	230	215	298	1003	800	400	292
TD125-24/4	350	330	255	236	208	230	215	298	1003	800	400	302
TD125-28/4	350	330	255	236	208	230	215	298	1063	800	400	321
TD125-32/4	350	330	255	236	208	230	215	298	1103	800	400	356
TD125-38/4	400	400	310	272	248	230	215	298	1173	800	400	444
TD125-42/4	450	450	325	272	248	230	215	314	1189	800	400	499
TD125-50/4	450	450	325	272	248	230	215	314	1214	800	400	536



ТАБЛИЦА ХАРАКТЕРИСТИК TD150

Модель	Потребляемая Мощность (Р),кВт	Максимальная Объемная  подача Qmax		Объемная подача Q
		М3/ч	л/мин	М3/ч	20	40	60	80	100	120	140	160	180	200	220	240
				л/мин
TD150-15/4	11			H (m)	16.7	16.8	17	17.1	16.8	16.3	15.7	15	14.1	12.5	10.5	7
TD150-18/4	15				20	20.1	20.4	20.5	20.2	19.8	19.3	18.7	18	17.1	16	14.2
TD150-20/4	18.5				23.7	23.9	24	23.8	23.4	22.9	22.3	21.6	20.8	20	18.9	16.8
TD150-25/4	22				27.6	27.9	28.2	28.3	28.1	27.7	27.1	26.3	26.2	25	23.9	22.6
TD150-33/4	30				34.5	34.6	34.7	34.8	34.7	34.6	34.4	34.1	33.7	33	32.1	30.8
TD150-40/4	37				42.3	42.5	42.6	42.7	42.6	42.4	42	41.5	40.8	40	39.2	37.1
TD150-50/4	45				52.2	52.4	52.5	52.5	52.4	52.2	51.7	51.1	50.7	50	49.1	47.2

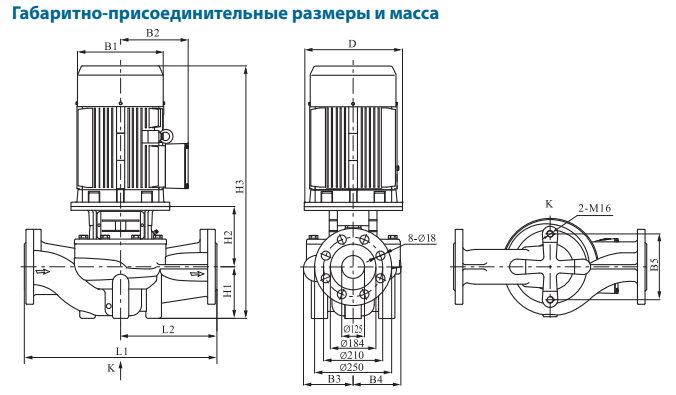

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD150

модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD150-15/4	350	315	250	238	208	230	215	269	974	800	400	282
TD150-18/4	350	315	250	238	208	230	215	269	1014	800	400	303
TD150-20/4	350	360	275	238	208	230	215	269	1064	800	400	339
TD150-25/4	350	360	275	238	208	230	215	269	1104	800	400	354
TD150-33/4	400	400	305	238	208	230	215	269	1134	800	400	406
TD150-40/4	450	450	325	267	248	230	230	288	1188	900	450	511
TD150-50/4	450	450	325	267	248	230	230	288	1213	900	450	548



ТАБЛИЦА ХАРАКТЕРИСТИК TD200



Модель	Потребляемая Мощность (Р),кВт	Максимальная Объемная  подача Qmax		Объемная подача Q
		М3/ч	л/мин	М3/ч	160	200	240	280	320	360	400	440	480
				л/мин
TD200-12.5/4	22			H (m)	17.2	16.9	16.5	15.9	15.1	14	12.5	10.7	8
TD200-20/4	30				24.6	24.4	24	23.6	22.8	21.7	20	17.5	14.2
TD200-23/4	37				28.1	27.1	27.4	26.8	25.9	24.8	23	20.9	18.2
TD200-27/4	45				32.1	31.7	31.2	30.5	29.6	28.4	27	24.9	22.5
TD200-32/4	55				37.5	37.1	36.5	35.7	34.7	33.3	32	29.9	27.7
TD200-43/4	75				47	46.7	46.4	45.9	45.3	44.4	43	41.1	38.6
TD200-50/4	90				52.9	52.8	52.6	52.2	51.7	51	50	48.3	45.5

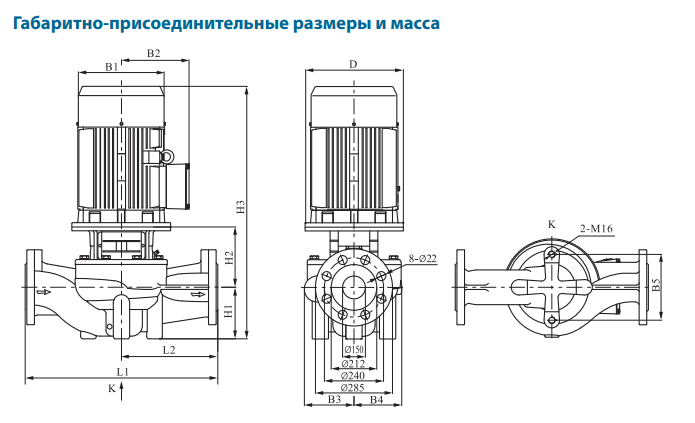

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD200

модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD200-12.5/4	350	360	280	278	219	360	270	415	1285	1000	500	432
TD200-20/4	400	400	305	278	219	360	270	415	1335	1000	500	492
TD200-23/4	450	450	335	303	252	360	270	445	1395	1100	550	602
TD200-27/4	450	450	335	303	252	360	270	445	1420	1100	550	638
TD200-32/4	550	490	365	303	252	360	270	445	1505	1100	550	710
TD200-43/4	550	550	400	315	269	360	270	457	1587	1100	550	883
TD200-50/4	550	550	400	315	269	360	270	457	1637	1100	550	975

ТАБЛИЦА ХАРАКТЕРИСТИК TD250

Модель	Потребляемая Мощность (Р),кВт	Максимальная Объемная  подача Qmax		Объемная подача Q
		М3/ч	л/мин	М3/ч	240	300	360	420	480	540	600	630	660	720	750
				л/мин
TD250-12.5/4	30			H (m)	18.4	17.9	17.2	16.4	15.5	14.5	13.2	12.5	11.8	9.9	8.7
TD250-14/4	37				20	19.5	18.9	18.2	17.5	16.6	15.6	14	13.4	12.6	11.6
TD250-17/4	45				21.8	21.3	20.8	20.1	19.4	18.6	17.6	17	16.3	14.4	13.4
TD250-20/4	55				24.5	24.1	23.7	23.1	22.4	21.5	20.5	20	19.3	17.6	16.5
TD250-26/4	75				31.7	31.1	30.6	29.9	29.1	28.2	26.8	26	25.2	23.1	21.9
TD250-32/4	90				36.7	36.3	35.7	35.1	34.3	33.5	32.6	32	31.3	29.5	28.4
TD250-40/4	110				46	45.5	44.9	44.2	43.4	42.3	40.8	40	39.1	36.8	35.5
TD250-50/4	132				55.6	55.2	54.6	53.9	53.2	52.3	50.9	50	49	46.7	45.4

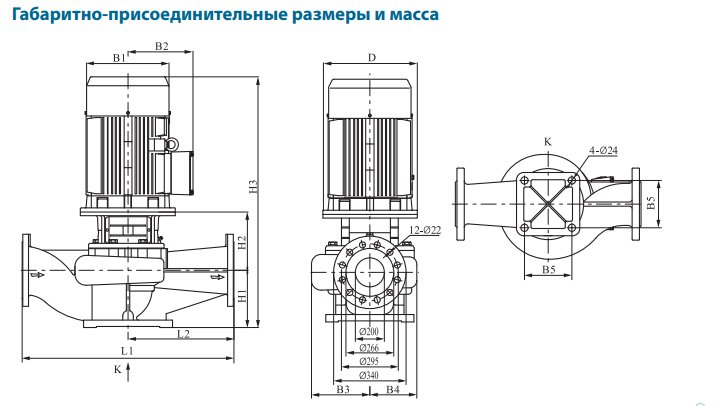

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TD250



модель	Размеры,(мм)											Масса (кг)
	D	B1	B2	B3	B4	B5	H1	H2	H3	L1	L2
TD250-12.5/4	400	400	305	316	243	390	300	465	1415	1100	550	552
TD250-14/4	450	450	335	316	243	390	300	495	1475	1100	550	613
TD250-17/4	450	450	335	316	243	390	300	495	1500	1100	550	649
TD250-20/4	550	490	365	316	243	390	300	495	1585	1100	550	722
TD250-26/4	550	550	400	329	264	440	300	507	1667	1100	550	909
TD250-32/4	550	550	400	329	264	440	300	507	1717	1100	550	999
TD250-40/4	660	620	555	347	292	440	305	525	1860	1200	600	1389
TD250-50/4	660	625	555	347	293	440	305	525	1910	1200	600	1473
