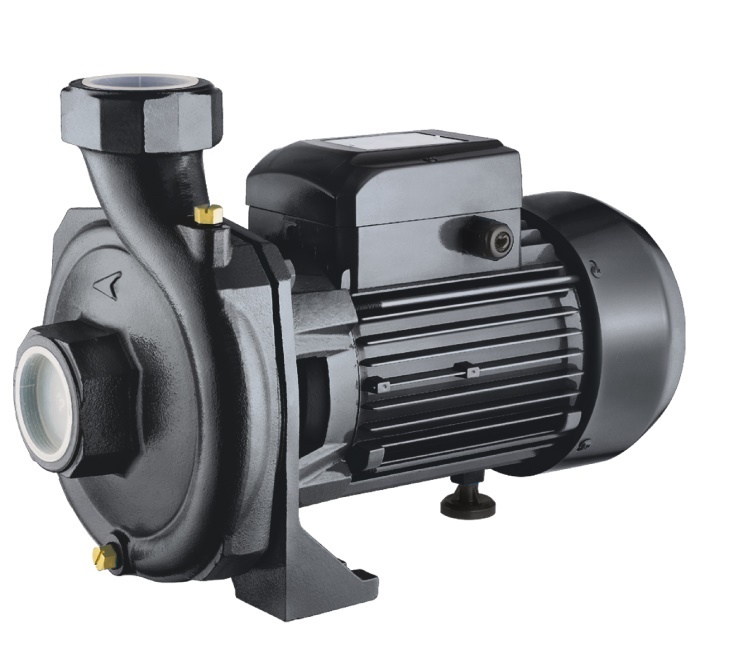

ЦЕНТРОБЕЖНЫЙ НАСОС HPF
Насосы серии HPF-это нормальновсасывающие насосы, которые предназначены для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей. Используются при дождевальном и гравитационном поливе и орошении в небольших промышленных объектах и системах ирригации в сельском хозяйстве. Может использоваться длительный промежуток времени.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
7.Степень защиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с вмонтированным в коробку выводов конденсатором;
10.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском; Напряжение питания 220 В, 50 Гц.

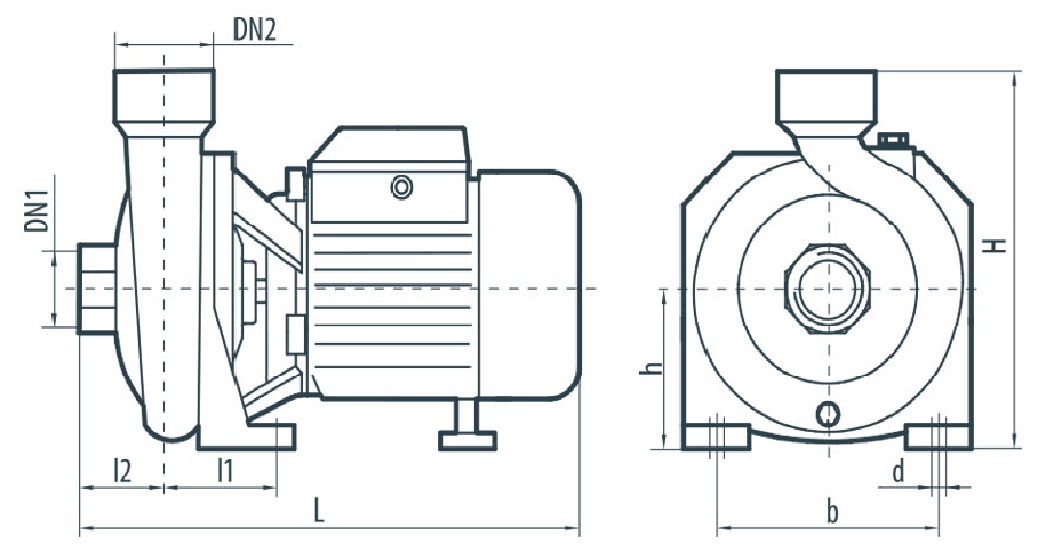

модель | Размеры, мм | Масса, кг | |||||||||
L | B | H | b | d | l1 | l2 | h | DN1 | DN2 | ||
HPF 350 | 330 | 200 | 265 | 140 | 10 | 120 | 60 | 110 | G1 1/2-B | G1-B | 20 |
HPF 450 | 380 | 220 | 280 | 150 | 12 | 140 | G2-B | G2-B | 23,5 | ||
HPF 550 | 400 | 28,0 |
СВОДНЫЕ ТАБЛИЦЫ ХАРАКТЕРИСТИК

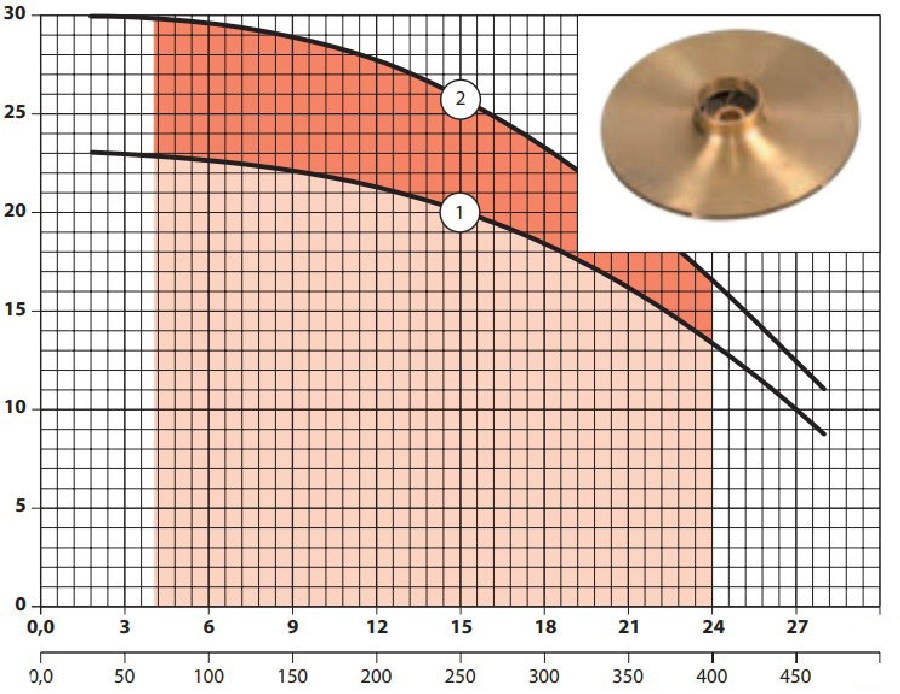

ПОДАЧА ВЫСОТА ПОДЪЕМА
модель | Потребляемая мощность (Р 1 ), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 1,8 | 3,6 | 5,4 | 7,2 | 9,0 | 10,8 | 12,6 | 14,4 | 16,2 | ||||
м 3 / ч | л / мин | л / мин | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | 270 | ||
HPF 350 | 1660 | 16,8 | 280 | Напор, м | 31 | 30,8 | 30,3 | 29,2 | 27,6 | 25,4 | 22,5 | 18,7 | 13,7 | 6,2 |
модель | Потребляемая мощность (Р 1 ), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | ||||||||||||
м 3 / ч | 0 | 3,0 | 6,0 | 9,0 | 12,0 | 15,0 | 18,0 | 21,0 | 24,0 | 27,0 | 30,0 | ||||
м 3 / ч | л / мин | л / мин | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
HPF 450 | 1700 | 30 | 500 | Напор, м | 23 | 22,8 | 22,6 | 22 | 21,2 | 20 | 18,4 | 16,2 | 13,4 | 10 | 3 |
HPF 550 | 2400 | 30 | 500 | 30 | 29,9 | 29,6 | 28,8 | 27,7 | 25,8 | 23,2 | 20,2 | 16,5 | 12,4 | 6 |
ограничения
- жидкость: вода или другие жидкости, сходные с водой по плотности и химической активности
- общая минерализация воды, не более 1500 г / & ³3 ;;
- показатель pH 6,5 — 9,5
- содержание механических примесей, не более 0,1%
- максимальный размер частиц, не более 0,2 мм
- максимальная температура жидкости 60 ° C
- максимальная температура окружающей среды 40 ° С
- максимальное рабочее давление: 0,6 МПа (6 бар)

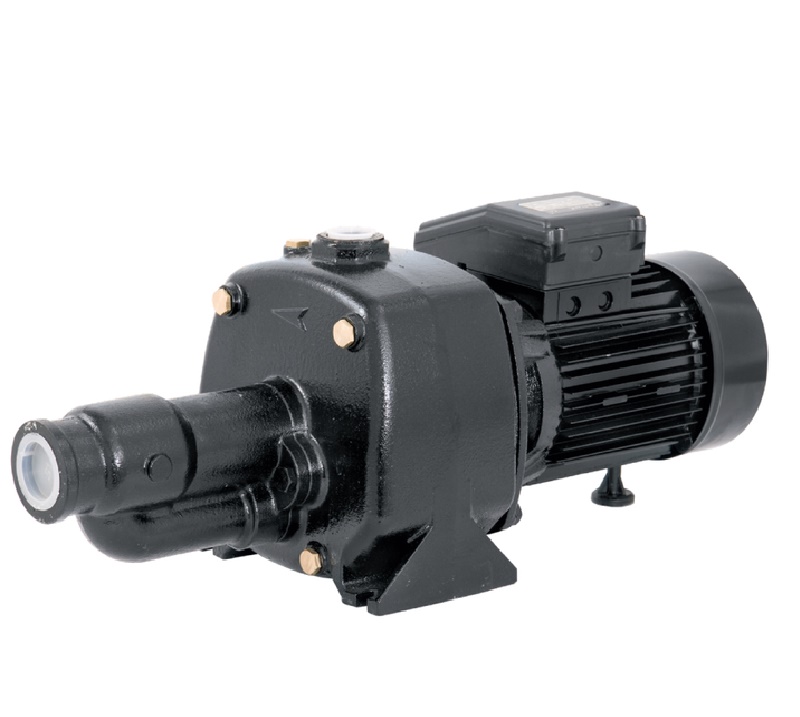

САМОВСАСЫВАЮЩИЕ НАСОСЫ СЕРИИ JA
Самовсасывающие , струйно-центробежные насосы серии JA предназначены для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей. Используется в системах полива садов и огородов, системах капельного орошения и капельного полива. Конструкция насосной части позволяет получить более высокое давление и высоту всасывания по сравнению с обыкновенными центробежными насосами такой же мощности. Хорошо зарекомендовали себя в станциях автоматического повышения давления для систем водоснабжения частного сектора. Может использоваться длительный промежуток времени.

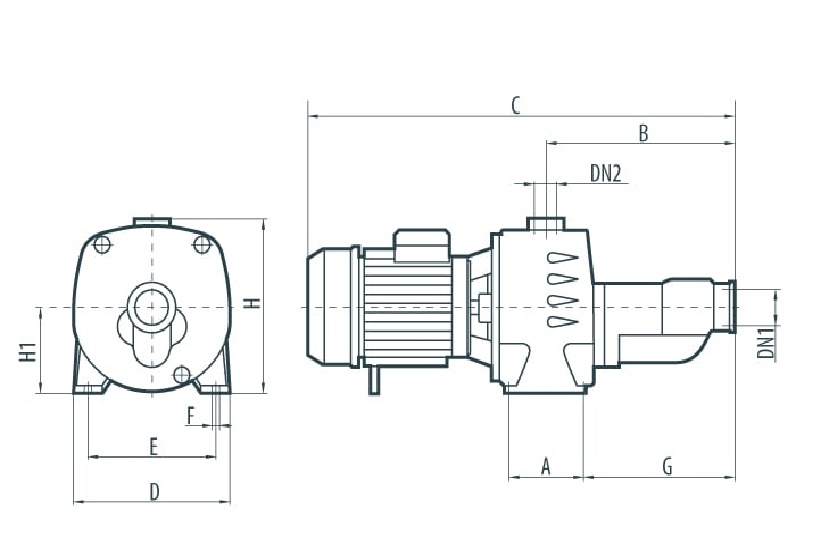

ГАБАРИТНЫЕ РАЗМЕРЫ
модель | Размеры, мм | Масса, кг | ||||||||||
A | B | C | D | E | F | G | H | H1 | DN1 | DN2 | ||
JA 300 | 110 | 264 | 615 | 220 | 180 | 12 | 210 | 245 | 115 | G1 1/2-B | G1-B | 31 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с двумя рабочими колесами;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо изготовлено из латуни;
4.Диффузор и трубка Вентури изготовлена из высокопрочного технополимера NORYL;
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение(графит,керамика,NBR,AISI304);
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией укомплектованный сетевым проводом;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку двигателя защита от перегрузки с автоматическим перезапуском;
12.Напряжение питания 220 В, 50Гц.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (Р 1 ), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | ||||||||||
м 3 / ч | 0 | 1,2 | 2,4 | 3,6 | 4,8 | 6 | 7,2 | 8,4 | 9,6 | ||||
м 3 / ч | л / мин | л / мин | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 150 | ||
JA 300 | 2400 | 9 | 150 | Напор, м | 62 | 57 | 53 | 49 | 44 | 39 | 34 | 29 | 26 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 0,01 %;
4.Максимальный размер частиц не более 0,2 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Максимальная температура окружающей среды до +40 градусов С4
8.Максимальное рабочее давление до 8 бар

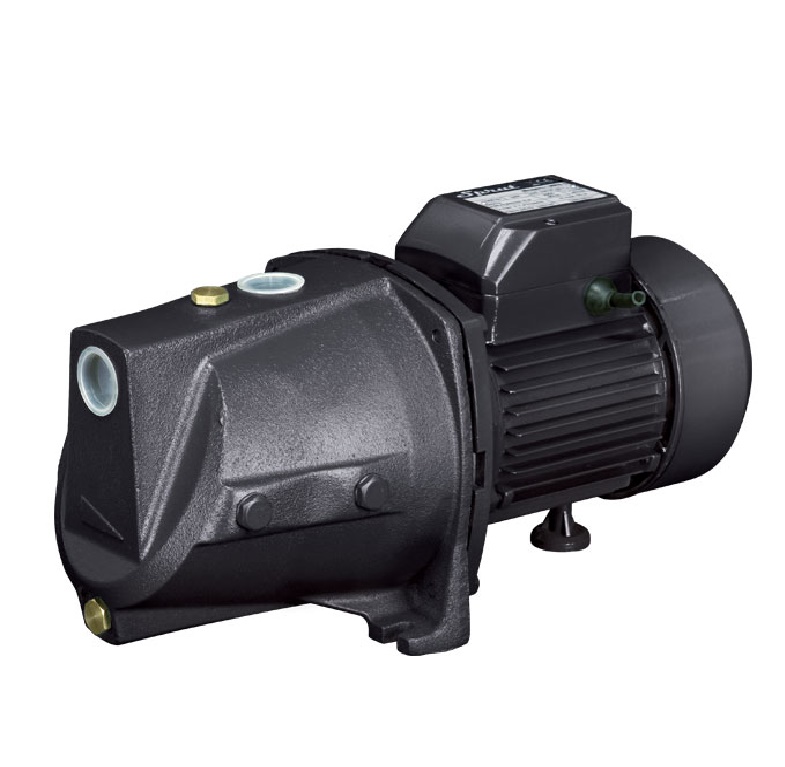

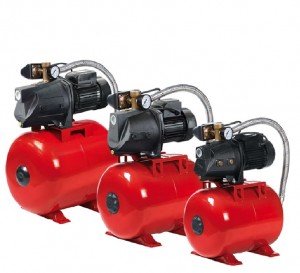

САМОВСАСЫВАЮЩИЕ НАСОСЫ СЕРИИ JSР
Самовсасывающие , струйно-центробежные насосы серии JSР предназначены для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей. Используется в системах полива садов и огородов, системах капельного орошения и капельного полива. Конструкция насосной части позволяет получить более высокое давление и высоту всасывания по сравнению с обыкновенными центробежными насосами такой же мощности. Хорошо зарекомендовали себя в станциях автоматического повышения давления для систем водоснабжения частного сектора. Может использоваться длительный промежуток времени.

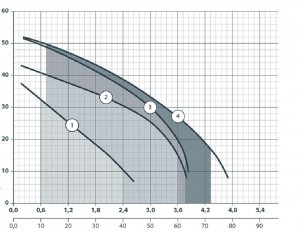

СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (Р 1 ), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | ||||||||||
м 3 / ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | ||||
м 3 / ч | л / мин | л / мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | ||
JSP100A | 610 | 2,7 | 45 | Напор, м | 40 | 32 | 25 | 18 | 11 | ||||
JSP255A | 1000 | 3,8 | 63 | 44 | 41 | 38 | 34 | 30 | 25 | 15 | |||
JSP355A | 1200 | 4,0 | 67 | 54 | 49 | 45 | 41 | 36 | 30 | 19 | |||
JSP505A | 1500 | 4,8 | 80 | 53 | 50 | 47 | 43 | 39 | 32 | 27 | 18 | 2 |
- JSP100A
- JSP255A
- JSP355A
- JSP505A
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа из высокопрочного полимера NORYL, модель JSH505A из латуни;
4.Встроенный в насосную камеру узел эжектора(диффузор с трубкой Вентури) изготовлен из технополимера NORYL;
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение (графит,керамика,NBR,AISI304;
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией, укомплектован сетевым проводом;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220В, 50 Гц.
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 0,01 %;
4.Максимальный размер частиц не более 0,2 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Максимальная температура окружающей среды до +40 градусов С4
8.Максимальное рабочее давление до 6 бар.

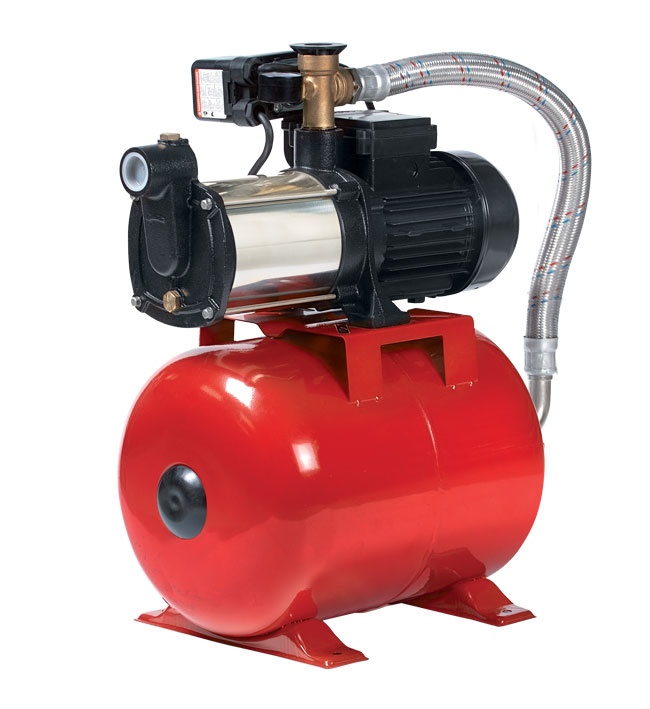

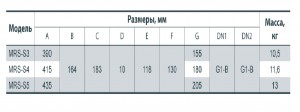

НАСОСЫ ЦЕНТРОБЕЖНЫЕ МНОГОСТУПЕНЧАТЫЕ СЕРИИ MRS
САМОВСАСЫВАЮЩИЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ СЕРИИ MRS-S

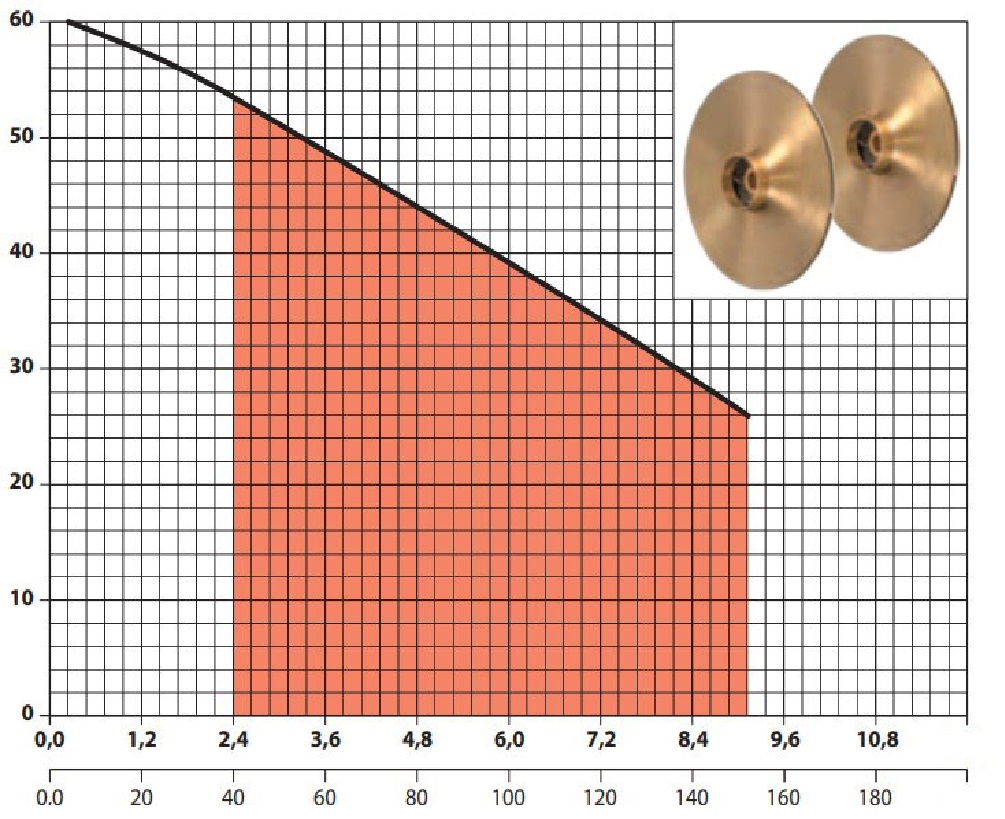

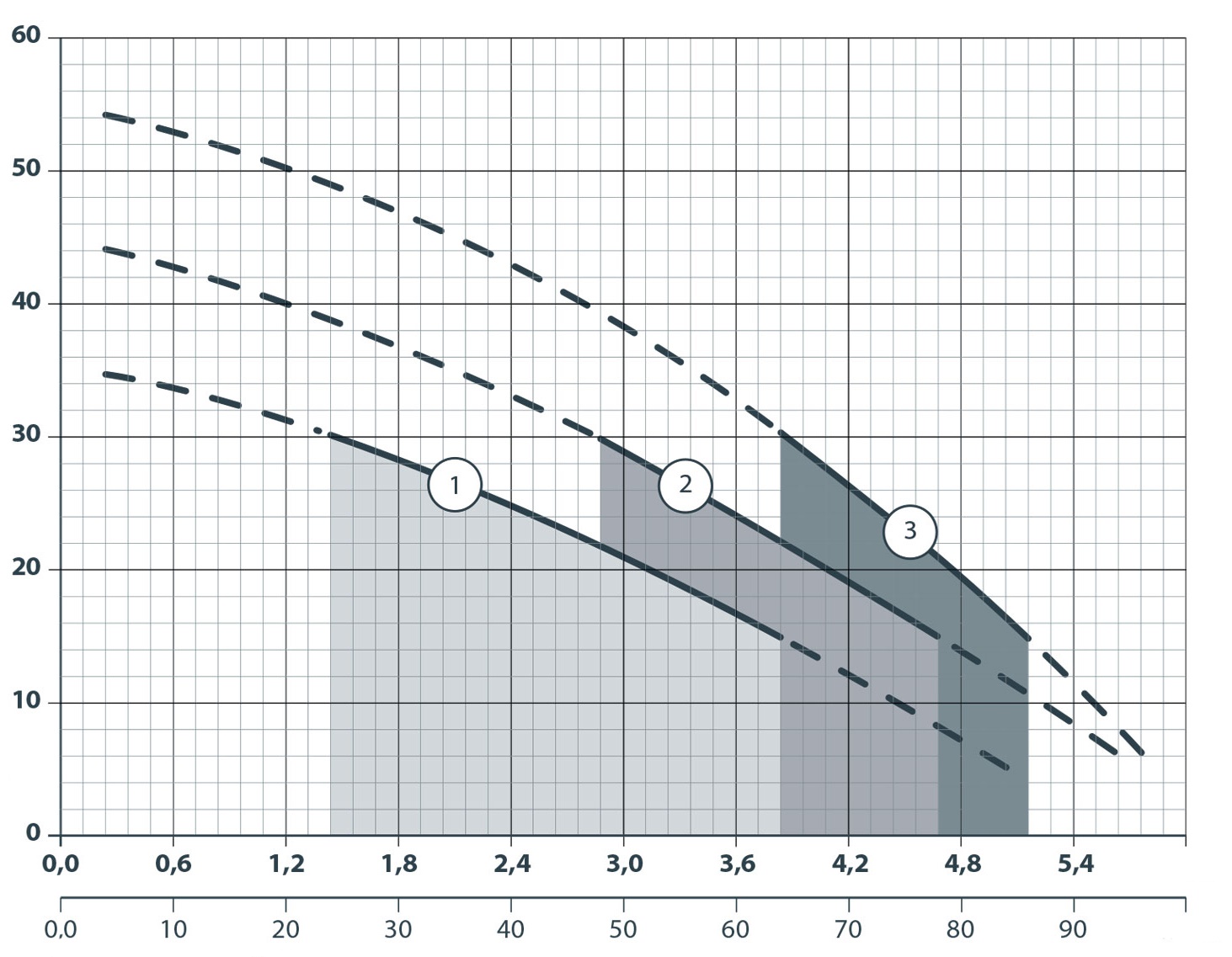

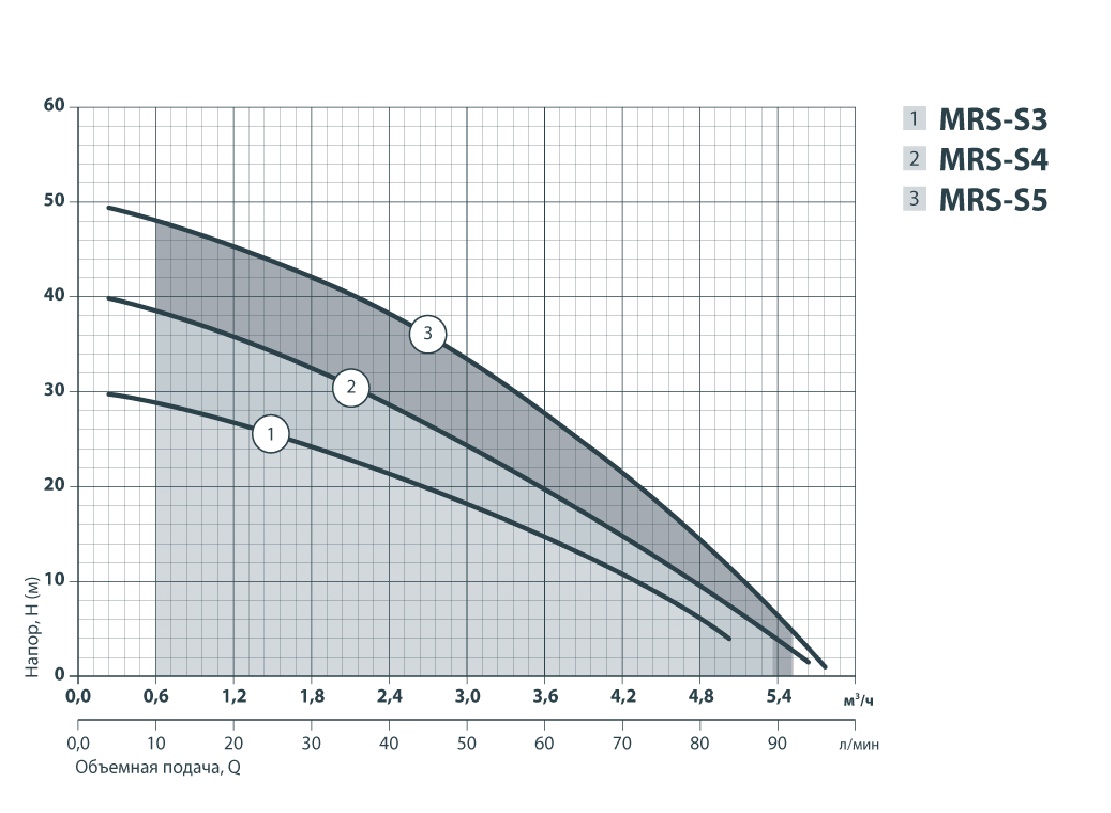

ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ

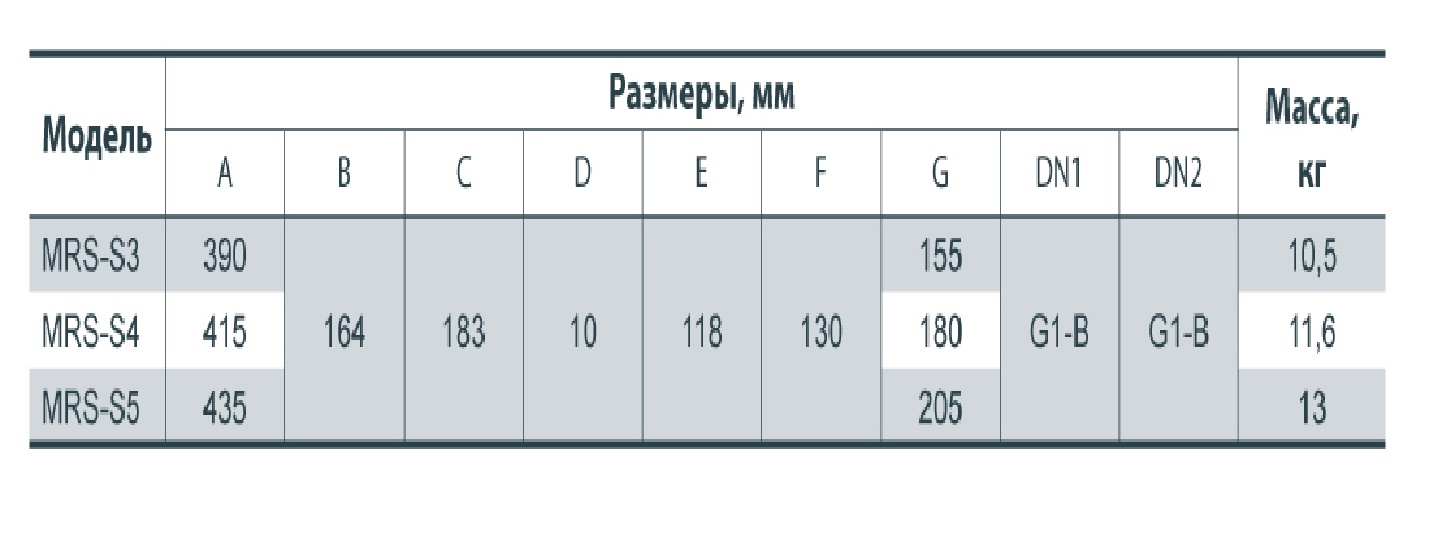

СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | 5,4 | |||||
м 3 / ч | л / мин | л / мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |||
MRS-S3 | 750 | 5 | 83 | Напор, м |
30 | 29 | 26,5 | 24 | 21 | 18 | 15 | 10,5 | 6 | ||
MRS-S3 / AISI316 | 750 | 5 | 83 | 30 | 29 | 26,5 | 24 | 21 | 18 | 15 | 10,5 | 6 | |||
MRS-S4 | 950 | 5,4 | 90 | 40 | 38,5 | 36 | 33 | 29 | 24,5 | 20 | 15 | 10 | 4 | ||
MRS-S5 | 1150 | 6 | 100 | 50 | 48 | 45 | 42 | 38 | 33,5 | 28 | 21 | 15 | 6,5 | ||
MRS-S5 / AISI316 | 1150 | 6 | 100 | 50 | 48 | 45 | 42 | 38 | 33,5 | 28 | 21 | 15 | 6,5 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный , многоступенчатый, самовсасывающий;
2.Корпус насосной камеры изготовлен из чугуна и нержавеющей стали;
3.Центробежное рабочее колесо закрытого типа изготовлено из полимера NORYL;
4.Вал изготовлен из нержавеющей стали AISI304,AISI316;
5.Торцовое уплотнение (графит, керамика, NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией, укомплектован сетевым проводом;
7.Степень защиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с встроенным в коробку выводов конденсатором;
10.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
11.Напряжение питания 220 В, 50Гц.
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 0,01 %;
4.Максимальный размер частиц не более 0,2 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Максимальная температура окружающей среды до +40 градусов С4
8.Максимальное рабочее давление до 7 бар.

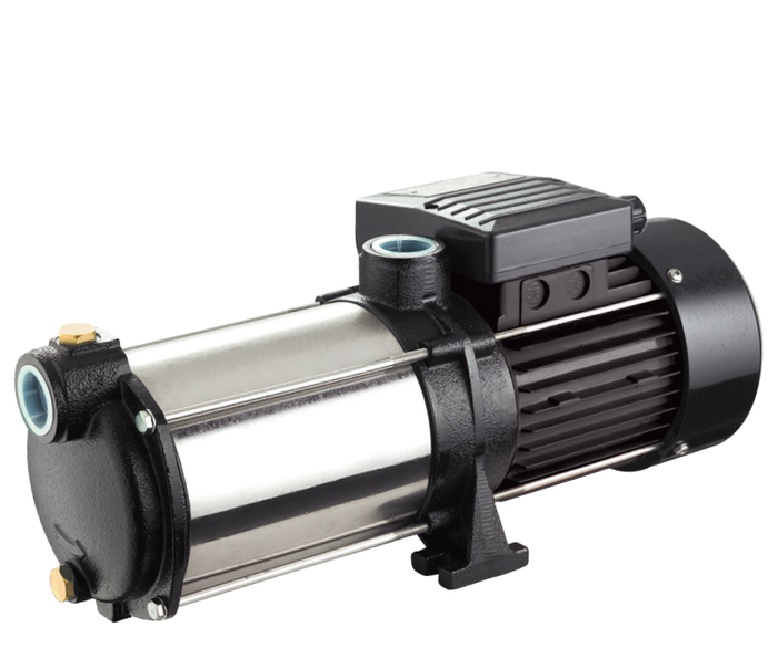

САМОВСАСЫВАЮЩИЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ СЕРИИ MRS-Н

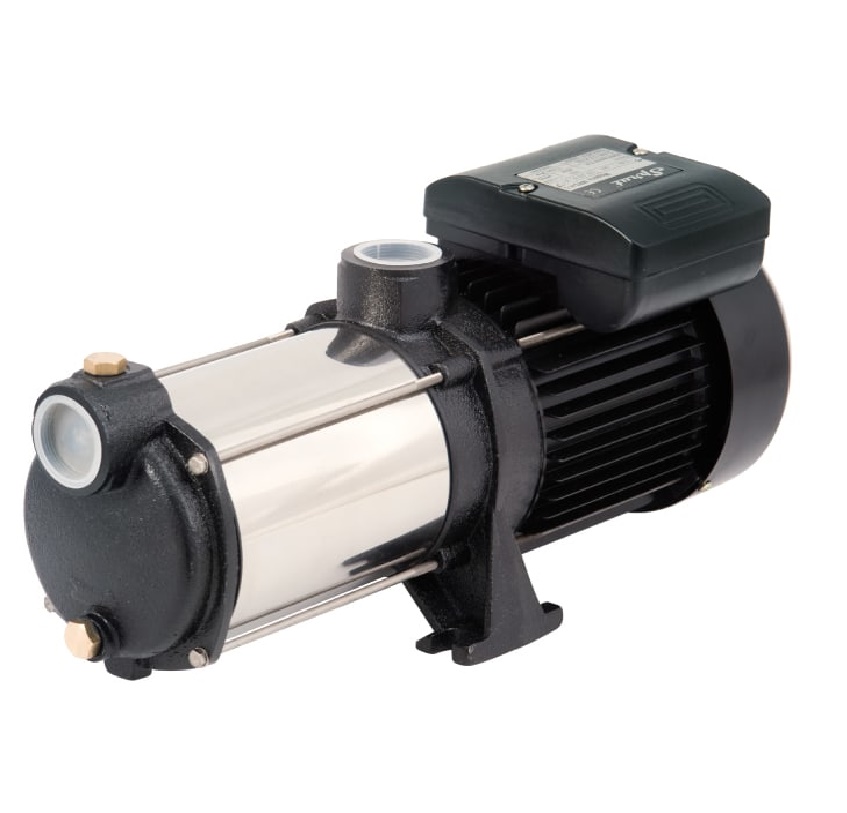

Насосы серии MRS-Н являются многоступенчатыми самовсасывающими агрегатами и предназначены для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей. Благодаря конструкции гидравлической части агрегат имеет высокий КПД и низкий уровень шума, а так же имеет возможность создавать в подающем трубопроводе вакуумное разрежение, позволяющей поднять жидкость до осевого уровня подающего патрубка насоса. Применяются насосы этой серии в станциях повышения давления для систем водоснабжения в частном секторе, где требуется объемная подача в широком диапазоне напоров агрегата. Предназначен для длительного периода работы.

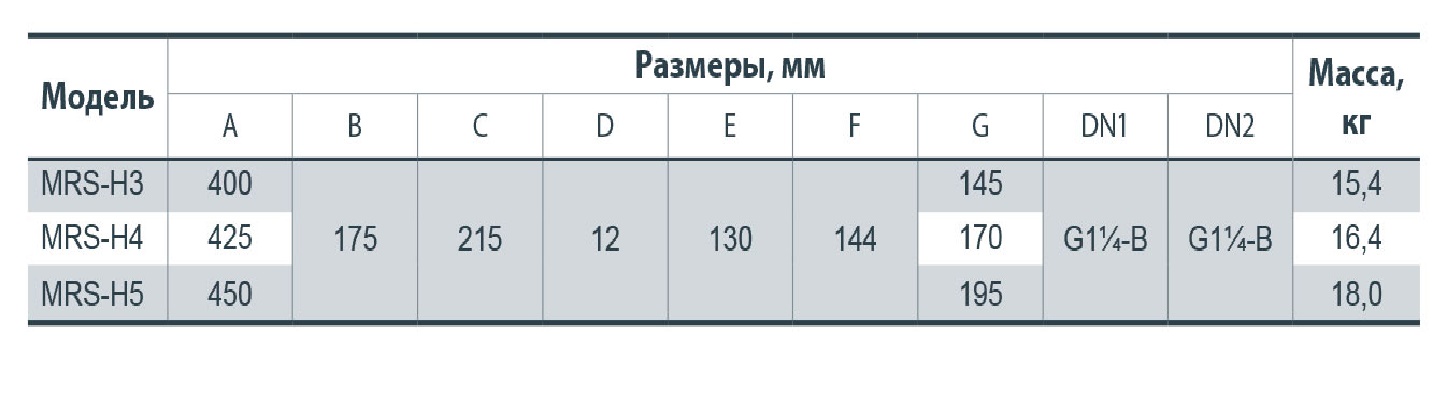

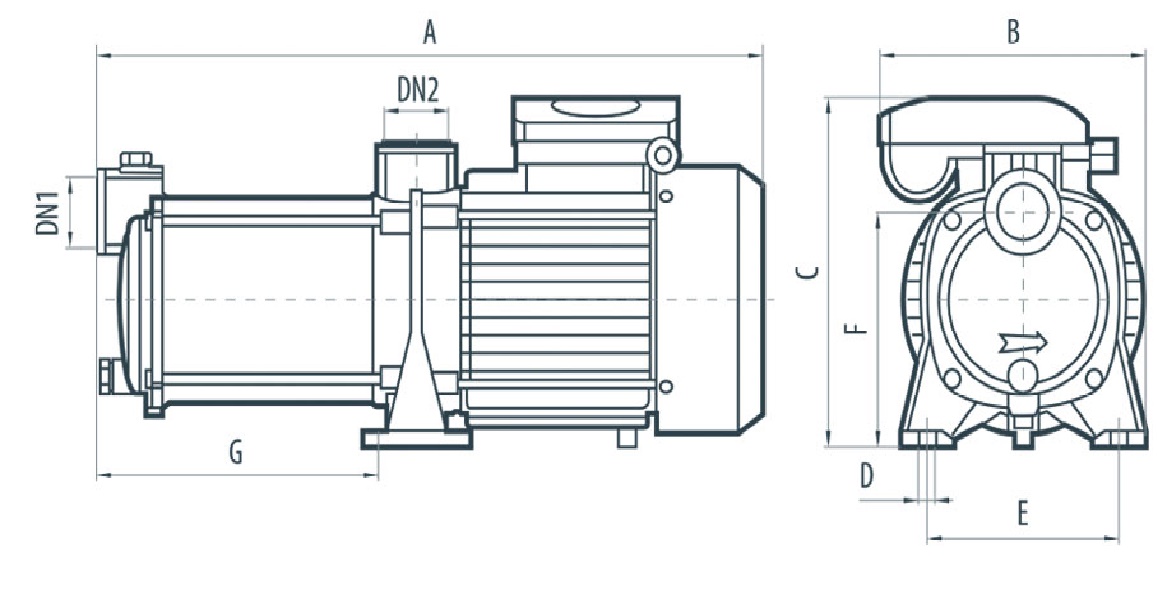

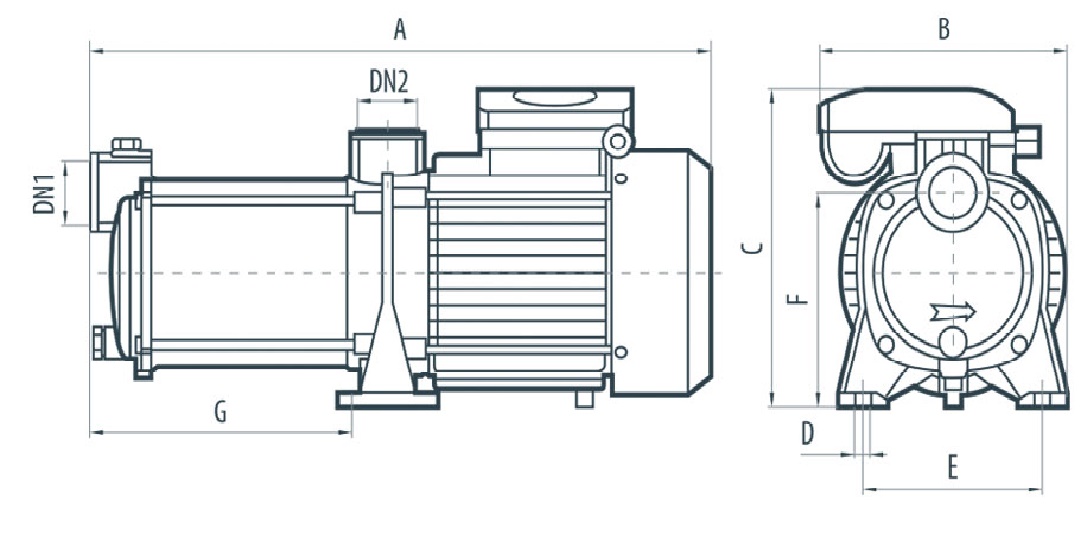

ГАБАРИТНЫЕ РАЗМЕРЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный , многоступенчатый, самовсасывающий;
2.Корпус насосной камеры изготовлен из чугуна и нержавеющей стали;
3.Центробежное рабочее колесо закрытого типа изготовлено из полимера NORYL;
4.Вал изготовлен из нержавеющей стали AISI304,AISI316;
5.Торцовое уплотнение (графит, керамика, NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией, укомплектован сетевым проводом;
7.Степень защиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с встроенным в коробку выводов конденсатором;
10.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
11.Напряжение питания 220 В, 50Гц.
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||
м 3 / ч | 0 | 1,2 | 2,4 | 3,6 | 4,8 | 6 | 7,2 | 8,4 | |||||
м 3 / ч | л / мин | л / мин | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | |||
MRS-H3 | 950 | 8 | 133 | Напор, м |
38 | 35 | 33 | 29,5 | 25 | 18 | 10 | ||
MRS-H4 | 1250 | 8 | 133 | 48 | 45,5 | 42 | 38,5 | 34,5 | 27,5 | 17 | 2 | ||
MRS-H5 | 1600 | 8,4 | 140 | 58 | 57 | 54 | 49 | 43,5 | 36 | 26 | 10 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 0,01 %;
4.Максимальный размер часиц не более 0,2 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Максимальная температура окружающей среды до +40 градусов С4
8.Максимальное рабочее давление 7 бар.
БЫТОВЫЕ НАСОСНЫЕ СТАНЦИИ СЕРИИ AUPS
Бытовые насосные станции серии AUPS используются для подачи воды из открытых водоемов, скважин, колодцев и накопительных емкостей в системах полива и водоснабжения в автоматическом режиме. Конструкция насосной камеры и наличие обратного клапана на входном патрубке позволяет позволяет извлекать и выталкивать воздух из перекачиваемой жидкости(камера при этом должна быть заполнена водой).При условии ограниченного пространства являются оптимальным решением. Предназначен для длительного периода эксплуатации.
модель | Размеры, мм | Масса, кг | ||
L | B | H | ||
AUPS125 | 285 | 395 | 305 | 8,3 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Рабочее колесо вихревого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304;
6.Имеется встроенное реле давления и гидроаккумулятор объемом 1 л;
7.Имеется встроенный обратный клапан на всасывающем патрубке;
8.Укомплектован сетевым проводом.

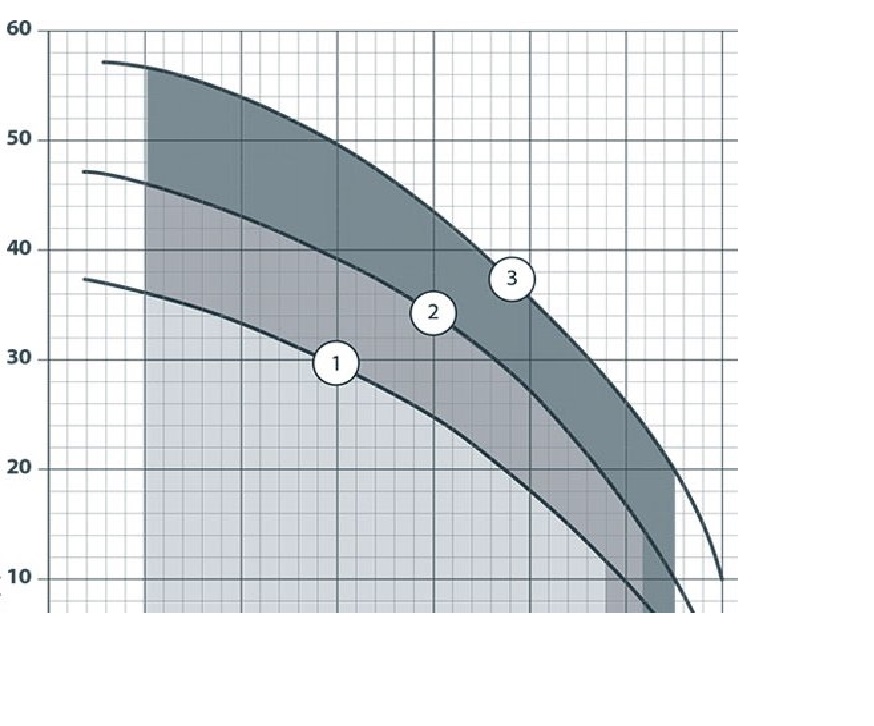

ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальный размер частиц не более 0,05 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Показатель рН 6,5-9,5;
8.Максимальное рабочее давление до 6 бар.
БЫТОВАЯ НАСОСНАЯ СТАНЦИЯ СЕРИИ AUQB
Бытовые насосные станции серии AUQB предназначены для бесперебойного водоснабжения частного сектора из колодцев, скважин, водопроводов и других источников. Станции автоматически поддерживают необходимое давление в системе водоснабжения, периодически включаясь и выключаясь по мере расхода воды потребителем. Предназначена для длительного периода работы.
модель | Размеры, мм | Масса, кг | ||||||
L | L1 | L2 | B | H | d | DN | ||
AUQB 60 / 24L | 500 | 224 | 240 | 274 | 515 | 275 | G1-B | 10,3 |
AUQB 70 / 24L | 542 | 14,5 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
- Изготовлена на базе вихревого насоса;
- Корпус насосной камеры изготовлен из чугуна;
- Рабочее колесо вихревого типа изготовлено из латуни;
- Вал изготовлен из нержавеющей стали AISI304;
- Торцовое уплотнение( графит,керамика,NBR,AISI304);
- Механическое реле давления;
- Укомплектован гидроаккумулятором на 24 л и сетевым кабелем;8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией, укомплектованный сетевым проводом;9.Степень защиты IP44;10.Класс нагревостойкости изоляции В;11.Однофазное исполнение с установленным в коробку выводов конденсатором;12.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;13.Напряжение питания 220 В, 50 Гц
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (Р 1 ), Вт |
Настройка реле давления, МПа |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||||
м 3 / ч | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3 | ||||||
Pmin | Pmax | м 3 / ч | л / мин | л / мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
AUQB 60 / 24L | 370 | 0,14 | 0,28 | 2,1 | 35 | Напор, м | 40 | 34 | 29 | 24 | 19 | 13 | 8 | ||||
AUQB 70 / 24L | 750 | 0,18 | 0,32 | 3,3 | 55 | 65 | 59,5 | 54 | 48,5 | 42,5 | 36,5 | 30 | 24 | 18,5 | 12,5 | 6,5 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальный размер частиц не более 0,05 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Показатель рН 6,5-9,5;
8.Максимальное рабочее давление до 6 бар.
БЫТОВЫЕ НАСОСНЫЕ СТАНЦИИ СЕРИИ AUJSP
Бытовые насосные станции серии AUJSP предназначены для бесперебойного водоснабжения частного сектора из колодцев, скважин, водопроводов и других источников. Станции автоматически поддерживают необходимое давление в системе водоснабжения, периодически включаясь и выключаясь по мере расхода воды потребителем. Предназначена для длительного периода работы.

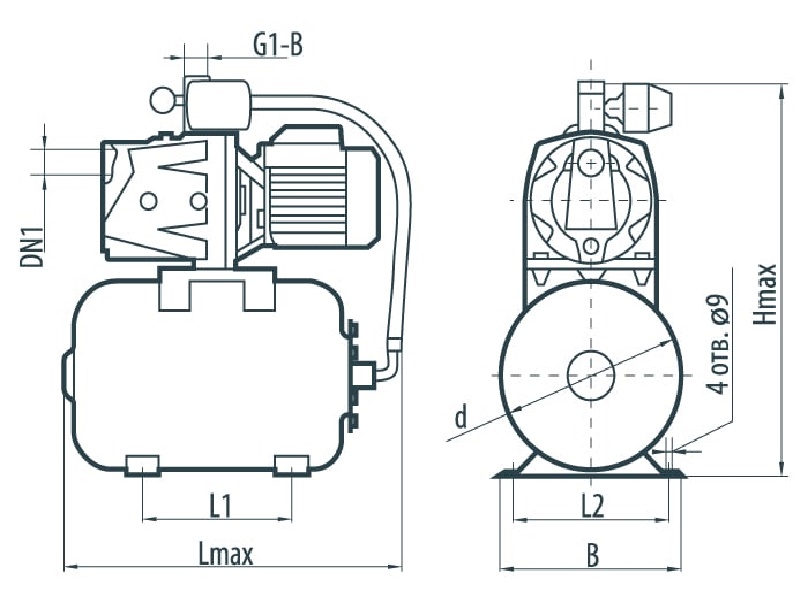

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Изготовлен на базе самовсасывающего струйно-центробежного насоса;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из высокопрочного технополимера NORYL, а в модели AUJSP505A из латуни;
4.В насосную камеру встроен узел эжектора(диффузор с трубкой Вентури),который изготовлен из технополимера NORYL;
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение (графит,керамика,NBR,AISI304);
7.Механическое реле давления;
8.Комплектуется гидроаккумулятором из углеродистой стали объемом 24 л,36 л,50 л;
9.Двигатель асинхронный двухполюсный с короткозамкнутым ротором самовентиляцией, со шнуром питания;
10.Степень защиты IP44;
11.Класс нагревостойкости изоляции В;
12.Однофазное исполнение с встроенным в коробку выводов конденсатором;
13.Встроенная в обмотку защита от перегрузок с автоматическим перезапуском;
14.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ

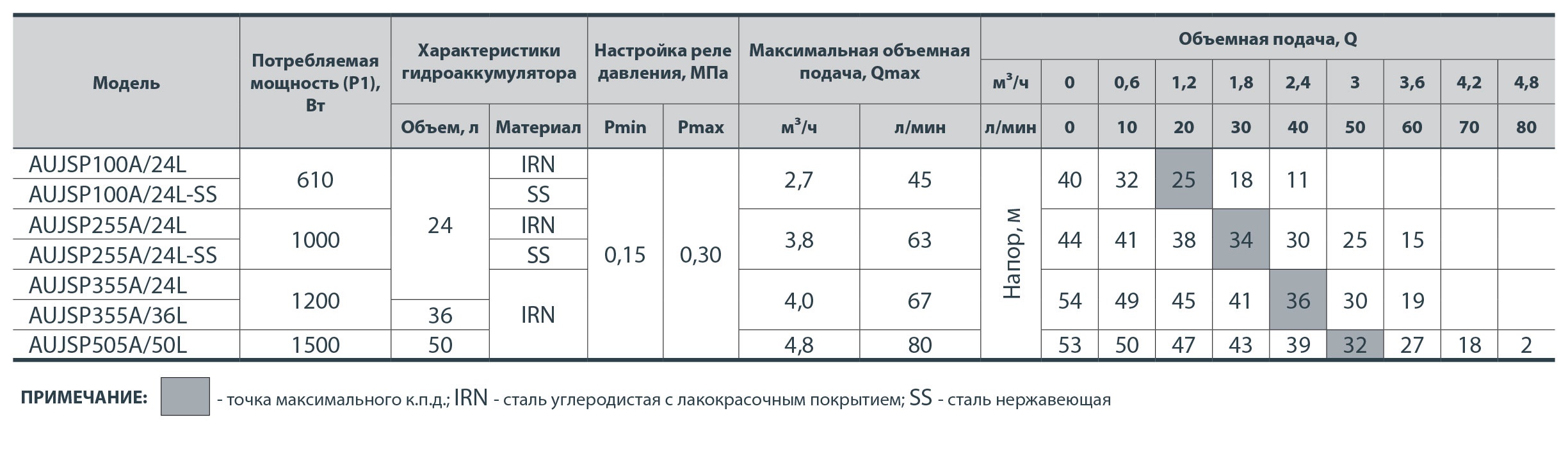

СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости , похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градуса С;
7.Максимальная температура окружающей среды +40 градусов С;
8.Максимальное рабочее давление 6 бар.
БЫТОВЫЕ НАСОСНЫЕ СТАНЦИИ СЕРИИ AUMRS
Бытовые насосные станции серии AUMRS предназначены для бесперебойного водоснабжения частного сектора из колодцев, скважин, водопроводов и других источников. Станции автоматически поддерживают необходимое давление в системе водоснабжения, периодически включаясь и выключаясь по мере расхода воды потребителем. Предназначена для длительного периода работы.

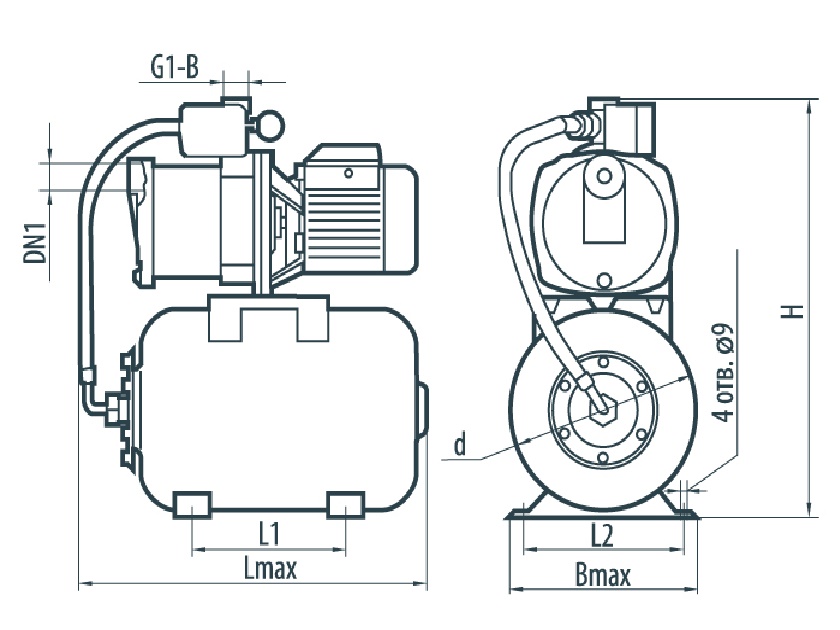

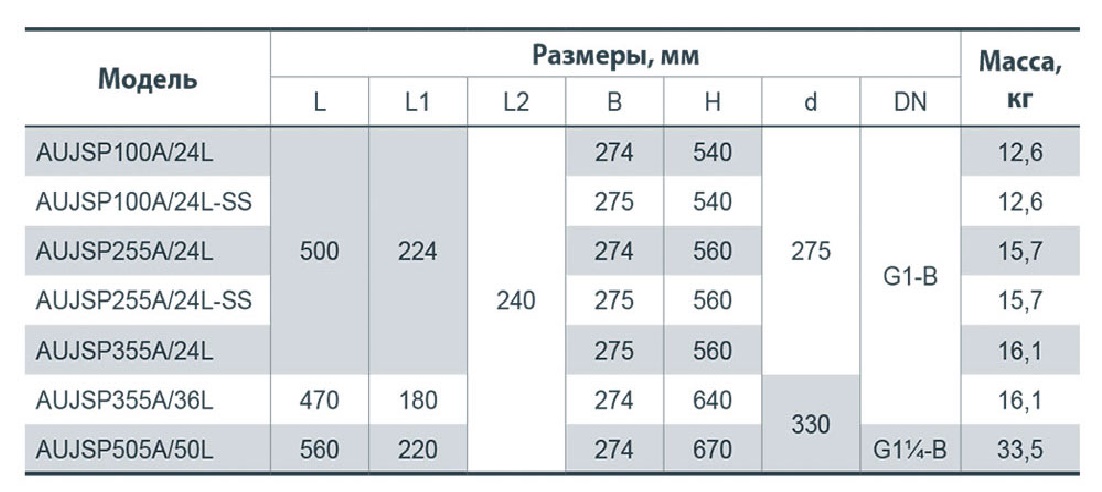

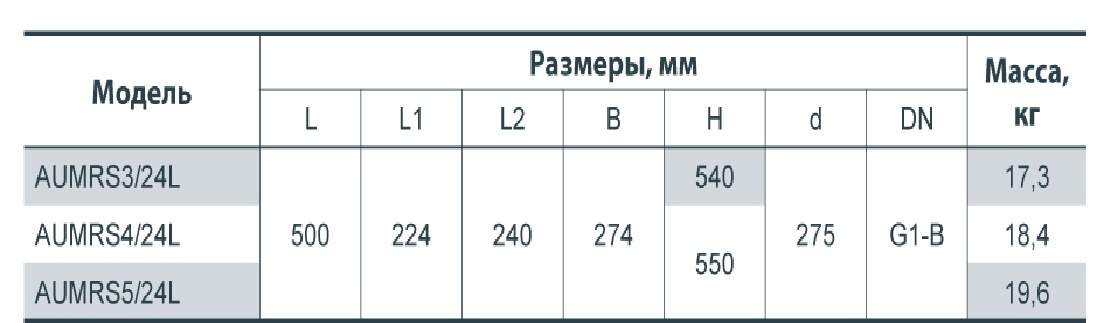

ГАБАРИТНЫЕ РАЗМЕРЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Изготовлена на базе моноблочного горизонтального многоступенчатого насоса;
2.Корпус насосной камеры изготовлен из чугуна и нержавеющей стали;
3.Центробежное рабочее колесо закрытого типа изготовлено из высокопрочного технополимера NORYL;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Механическое реле давления;
7.Оснащен гидроаккумулятором 24 л;
8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией, укомплектован сетевым шнуром;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с встроенным в коробку выводов конденсатором;
12.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ

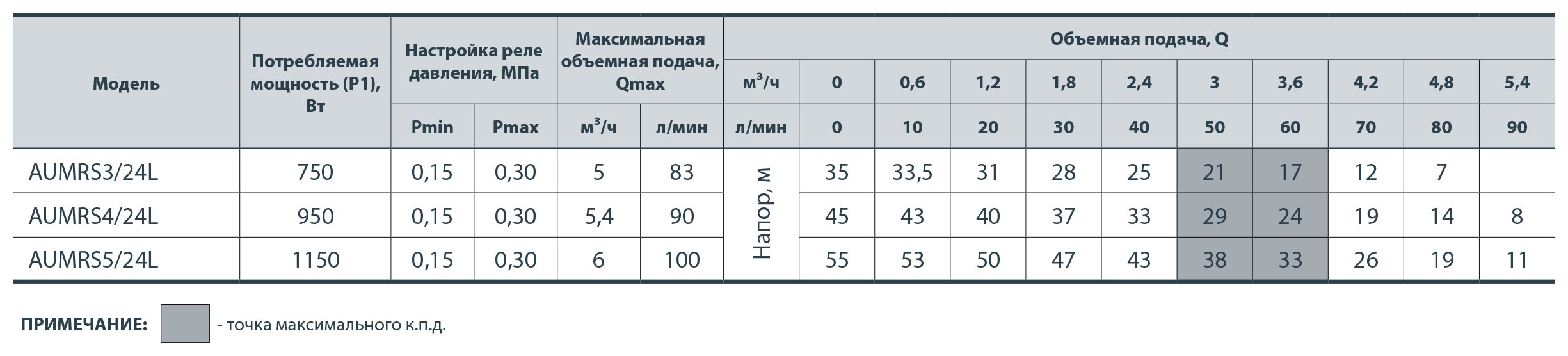

СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости , похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градуса С;
7.Максимальная температура окружающей среды +40 градусов С;
8.Максимальное рабочее давление 6 бар
НАСОС ДЛЯ БАССЕЙНОВ И ФОНТАНОВ СЕРИИ FCP

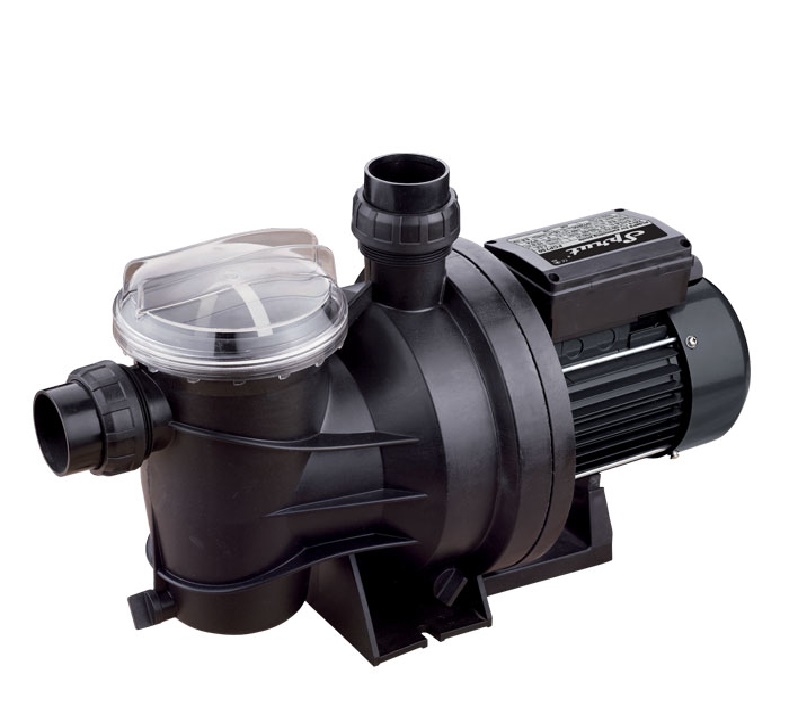

Насосы серии FCP используются для водооборота и циркуляции воды в установках фильтрации бассейнов, систем гидромассажа и фильтровальных установках низкого давления. Агрегаты предназначены для длительной эксплуатации. Для комфортного пребывания в гидросооружении под названием бассейн необходима циркуляция и фильтрация воды, а этими специфическими функциями и обладает специализированный насос для бассейна. Но нужно учесть технические особенности этих насосов:
а)У этих насосов специфические напорно-расходные характеристики, которые совмещают большую производительность при сравнительно малом давлении;
б)Особенность конструкции еще и в том , что материал рабочей части насоса должен быть не восприимчив к реагентам, которые добавляются в воду.
в)Для более высокого КПД и износоустойчивости агрегата специалисты рекомендуют устанавливать насос ниже уровня воды в бассейне.

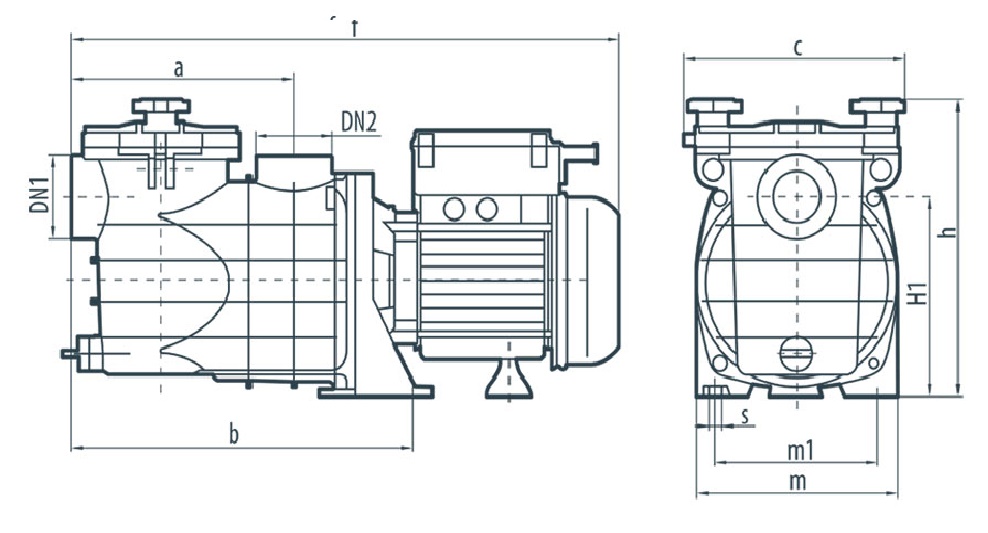

модель | Размеры, мм | DN1 | DN2 | Масса, кг | ||||||||
a | f | c | h | H1 | m | m1 | b | s | ||||
FCP1100 | 230 | 502 | 238 | 300 | 198 | 160 | 131 | 212 | 10 | G2 1/4-B | G2 1/4-B | 9,2 |
ВИДЫ НАСОСОВ ДЛЯ БАССЕЙНОВ
1.Насос для бассейнов со встроенным фильтром.
2.Насос для бассейнов без встроенного фильтра(при существенно низкой цене, агрегат не так распространен);
3.Тепловые насосы для бассейнов, которые забирают тепло из внешней среды и обогревают бассейн.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из технополимера;
3.Центробежное рабочее колесо закрытого типа изготовлено из высокопрочного технополимера NORYL;
4.Встроенный в насосную камеру диффузор изготовлен из высокопрочного технополимера NORYL;
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение(графит,керамика,NBR,AISI304);
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором, маслонаполненный и укомплектованный сетевым кабелем;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции F;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220 В, 50 Гц.

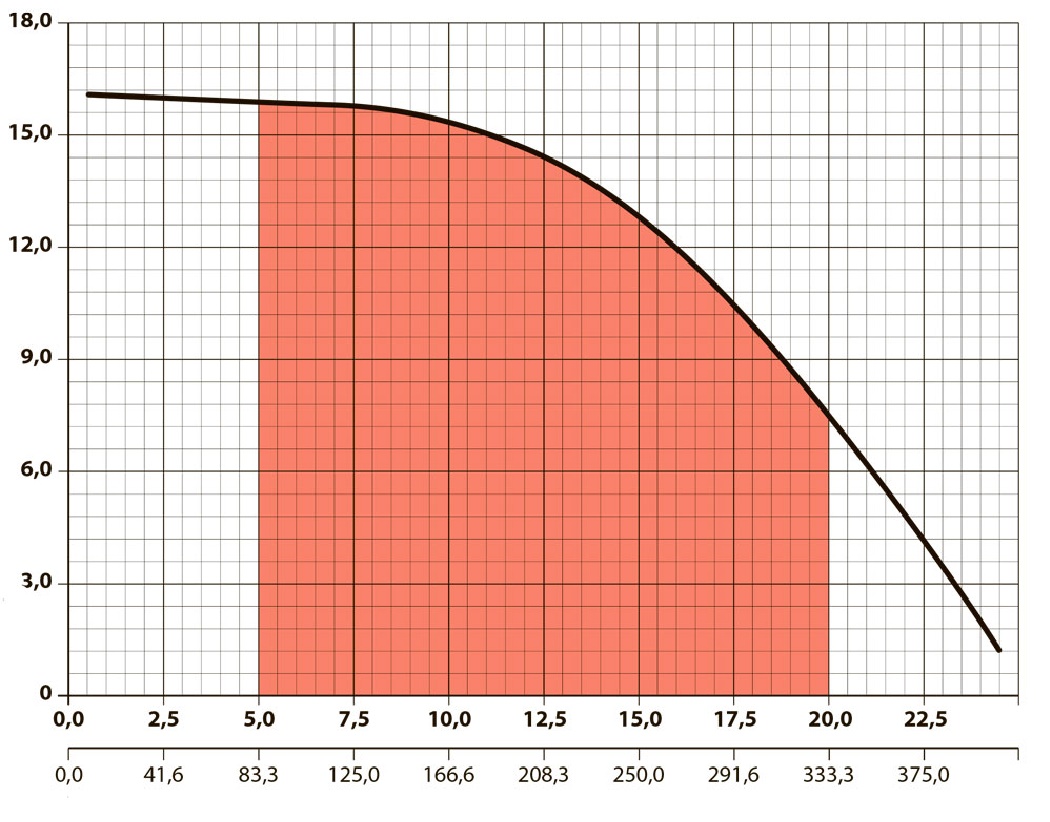

ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
подача
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (Р 1 ), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 2,5 | 5 | 7,5 | 10 | 12,5 | 15 | 17,5 | 20 | 22,5 | ||||
м 3 / ч | л / мин | л / мин | 0 | 41,6 | 83,3 | 125 | 166,6 | 208,3 | 250 | 291,6 | 333,3 | 375 | ||
FCP1100 | 1400 | 25 | 416,6 | Напор, м | 16 | 15,9 | 15,8 | 15,6 | 15,2 | 14,4 | 12,8 | 10,5 | 7,5 | 4,2 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается с общей минерализацией 1500 г/м3;
2.Показатель рН 6,5-9.5;
3.Содержание механических примесей не более 0,1 %;
4.Максимальный размер частиц не более 0,2 мм;
5.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды не более +40 градусов С;
7.Максимальное рабочее давление 6 бар.
ПОГРУЖНЫЕ НАСОСЫ ДЛЯ ФОНТАНОВ СЕРИИ FSP,FST,FSS

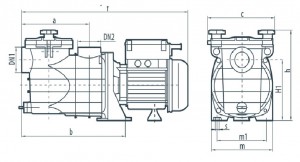

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Количество насадок, шт. | номера насадок | ||||||||||||
W185 | W186K | W187 | W210 | W220 | W243 | W244 | W245 | |||||||
Нmax, м |
Dmax, м |
Нmax, м |
Dmax, м |
Нmax, м |
Dmax, м |
Нmax, м |
Dmax, м |
Dmax, м |
Нmax, м |
Нmax, м |
Нmax, м |
|||
1 | FSP 1143 | 3 | — | — | 0,8 | 1,3 | 0,9 | 0,7 | — | — | 0,5 | — | — | — |
2 | FSP 1843 | 5 | 0,8 | 1,0 | — | — | — | — | 0,8 | 0,7 | 0,7 | 1,5 | 0,9 | — |
3 | FSP 3503 | 5 | 1,5 | 3,0 | — | — | — | — | 0,8 | 0,7 | 1,0 | 2,0 | 1,3 | — |
4 | FSP 4503 | 3 | 1,7 | 2,0 | — | — | — | — | — | — | 3,5 | — | — | 0,2 |
5 | FSS 38 | 4 | 1,2 | 1,4 | 0,9 | 1,6 | — | — | — | — | 1,0 | — | — | 0,2 |
6 | FST 55 | 2 | — | — | 1,0 | 0,8 | — | — | — | — | 0,5 | — | — | — |
7 | FST 110 | 2 | — | — | — | — | 2,0 | 2,2 | — | — | 2,4 | — | — | — |
№ п / п | модель | А, мм | В, мм |
1 | FSP1143 | 225 | 330 |
2 | FSP1843 | 370 | 500 |
3 | FSP3503 | 580 | 780 |
4 | FSP4503 | 465 | 615 |
5 | FSS38 | 360 | — |
6 | FST55 | 580 | 650 |
7 | FST110 | 385 | 535 |
Погружные насосы серий FSP,FST,FSS используются при организации декоративных фонтанов в бассейнах или искусственных водоемах. Насосы предназначены для продолжительного режима работы. Для повышения безопасности эксплуатации данных агрегатов необходимо подключать насосы к электросети через устройство защитного отключения с номинальной силой тока срабатывания не более 30 мА.
ОСОБЕННОСТИ НАСОСОВ ДЛЯ ФОНТАНОВ
1.Бывают двух типов: поверхностные и погружные;
2.Насосы различаются формой струи;
3.Различаются по параметрам самой струи. Выброс струи может быть до 1 м, а в масштабных фонтанах свыше 5м;
4.Фонтанные насосы различаются комплектацией, сменными фильтрами и насадками, что позволяет заказчику подобрать оптимальный для себя вариант.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Поставляются в комплекте со сменными насадками , которые дают разную форму струи;
2.Содержат фильтр для очистки воды от механических примесей;
3.Двигатель синхронный двухполюсный с «мокрым» ротором;
4.Статор моноблочный, залитый компаудом;
5.Охлаждение двигателя производится за счет перекачиваемой жидкости;
6.Степень защиты IPX8;
7.Напряжение питания 220 В, 50 Гц.
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (Р 1 ), Вт |
Макс. напор, м |
Максимальная объемная подача, м 3 / ч |
FSP1125A | 25 | 1,8 | 1,0 |
FSP1143 | 22 | 1,6 | 1,0 |
FSP1843 | 40 | 2,5 | 1,8 |
FSP3503 | 85 | 3,5 | 3,0 |
FSP4503 | 120 | 4,5 | 3,6 |
FST55 | 55 | 2,3 | 2,3 |
FST110 | 110 | 3,7 | 3,7 |
FSS38 | 38 | 1,9 | 1,4 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается исключительно вода;
2.Общая минерализация не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 50 г/м3;
5.Максимальный размер частиц не более 0.2 мм;
6.Максимальная температура перекачиваемой жидкости не более +35 градусов С.
Цены указаны в долларах США в день продажи без НДС
РАСШИРИТЕЛЬНЫЕ БАКИ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ СЕРИИ SPRUT VT
Расширительные баки серии VT используются в системах отопления для компенсации изменения давления путем поглощения лишнего объема теплоносителя, образующегося при его нагреве. Предназначен для длительного срока эксплуатации.
модель | Тип | Объем, л | размеры | материал изготовления |
Максимальный рабочей давление, МПа (бар) |
Максимальная температура жидкости, ° С |
Масса, кг | ||
H, мм | ØD, мм | DN | |||||||
VT1 | вертикальный | 1 | 195 | 117 | G1 / 2-B | углерод. сталь | 0,4 (4) | 90ºС | 0,8 |
VT4 | 4 | 245 | 170 | G3 / 4-B | 0,6 (6) | 1,4 | |||
VT5 | 5 | 270 | 170 | 1,5 | |||||
VT8 | 8 | 330 | 200 | 1,8 | |||||
VT12 | 12 | 305 | 270 | 3,4 | |||||
VT18 | 18 | 400 | 270 | 3,0 | |||||
VT24 | 24 | 425 | 270 | 3,2 | |||||
VT36 с ножками | 36 | 560 | 360 | 5,8 | |||||
VT50 с ножками | 50 | 680 | 360 | 7,0 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Корпус изготовлен из углеродистой стали с лакокрасочным покрытием;
2.Мембрана сменного типа изготовлена из вулканизированной резины;
3.Толщина стенки корпуса не менее 1 мм;
4.Давление воздуха в гидроаккумуляторе 1,5 бар.
модель | Тип | Объем, л | размеры | материал изготовления |
Максимальный рабочей давление, МПа (бар) |
Максимальная температура жидкости, ° С |
Масса, кг | ||
H, мм | ØD, мм | DN | |||||||
VT1 | вертикальный | 1 | 195 | 117 | G1 / 2-B | углерод. сталь | 0,4 (4) | 90ºС | 0,8 |
VT4 | 4 | 245 | 170 | G3 / 4-B | 0,6 (6) | 1,4 | |||
VT5 | 5 | 270 | 170 | 1,5 | |||||
VT8 | 8 | 330 | 200 | 1,8 | |||||
VT12 | 12 | 305 | 270 | 3,4 | |||||
VT18 | 18 | 400 | 270 | 3,0 | |||||
VT24 | 24 | 425 | 270 | 3,2 | |||||
VT36 с ножками | 36 | 560 | 360 | 5,8 | |||||
VT50 с ножками |
ЦЕНТРОБЕЖНЫЙ НАСОС СЕРИИ 2DК20
Насосы серии 2DК20- это нормальновсасывающие агрегаты, которые предназначены для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей. Применяются в системах в системах дождевального и гравитационного орошения и полива , в небольших промышленных системах и системах ирригации в сельском хозяйстве. Предназначен для длительной эксплуатации.
модель | Размеры, мм | Масса, кг | |||||||||
L | B | H | b | d | l1 | l2 | h | DN1 | DN2 | ||
2DK20 | 360 | 200 | 205 | 120 | 10 | 100 | 70 | 95 | G2-B | G2-B | 17 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304;
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором, с самовентиляцией и укомплектованный кабелем;
7.Степень зашиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с установленным в коробку выводов конденсатором;
10.Встроенная в обмотку выводов защита от перегрузок с автоматическим перезапуском;
11.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (Р 1 ), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | ||||||||||||
м 3 / ч | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | ||||
м 3 / ч | л / мин | л / мин | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
2DK20 | 1660 | 33 | 550 | Напор, м | 20 | 19,5 | 19 | 18,5 | 17,5 | 16,5 | 15,2 | 13,5 | 11,8 | 9,5 | 7 |
ограничения
- жидкость: вода или другие жидкости, сходные с водой по плотности и химической активности
- общая минерализация воды, не более 1500 г / & ³3 ;;
- показатель pH 6,5 — 9,5
- содержание механических примесей, не более 0,1%
- максимальный размер частиц, не более 0,2 мм
- максимальная температура жидкости 40 ° C
- максимальная температура окружающей среды 40 ° С
- максимальное рабочее давление 0,8 МПа (8 бар)
ВИХРЕВЫЕ НАСОСЫ СЕРИИ QB
Насосы серии QB используются для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей.Применяются в системах полива,капельного орошения и системах автоматического повышения давления(особенно в системах с малым расходом, но сравнительно высоким давлением.Предназначены для длительной эксплуатации.
модель | Размеры, мм | Масса, кг | |||||||||||||
a | f | h | h1 | h2 | h3 | i | m | n | n1 | w | s | DN1 | DN2 | ||
QB60 | 43 | 258 | 152 | 63 | 72 | 135 | 20 | 80 | 118 | 98 | 65 | 6 | G1-B | G1-B | 5,6 |
QB70 | 55 | 302 | 179 | 71 | 85 | 156 | 20 | 90 | 138 | 112 | 75 | 8,5 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Вихревое рабочее колесо изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией,укомплектован сетевым кабелем;
7.Степень защиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с встроенным в коробку выводов конденсатором;
10.Встроенная в обмотку двигателя защита от перегрузок и автоматическим перезапуском;
11.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (Р 1 ), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | ||||||||||||
м 3 / ч | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3 | ||||
м 3 / ч | л / мин | л / мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
QB60 | 370 | 2,1 | 35 | Напор, м | 40 | 34 | 29 | 24 | 19 | 13 | 8 | ||||
QB70 | 750 | 3,3 | 55 | 65 | 59,5 | 54 | 48,5 | 42,5 | 36,5 | 30 | 24 | 18,5 | 12,5 | 6,5 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН 6,5-9,5;
4.Содержание механических примесей не более 20 г/м3;
5.Максимальный размер частиц не более 0,05 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 8 бар.
Оборудование ТМ»Насосы + оборудование»
ЦЕНЫ НА ОБОРУДОВАНИЕ ТМ «НАСОСЫ+ОБОРУДОВАНИЕ» МОЖНО ПОСМОТРЕТЬ В РАЗДЕЛЕ «ЦЕНЫ НА ИМПОРТНЫЕ НАСОСЫ ПОЛУПРОМЫШЛЕННОЙ ГРУППЫ»
НАСОСЫ ВИХРЕВЫЕ СЕРИИ PKm
Насосы серии PKm используются для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей. Применяются в системах полива, капельного орошения и системах автоматического повышения давления(особенно в системах с малым расходом, но сравнительно высоким давлением. Предназначены для длительной эксплуатации.
ГАБАРИТЫ
модель | Размер, мм | Масса, кг | |||||||||||||
a | f | h | h1 | h2 | h3 | i | m | n | n1 | w | s | DN1 | DN2 | ||
Pkm 60 | 45 | 248 | 152 | 63 | 75 | 143 | 20 | 80 | 118 | 96 | 60 | 7 | G1-B | G1-B | 5,2 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Вихревое рабочее колесо изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией, укомплектован сетевым кабелем;
7.Степень защиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с встроенным в коробку выводов конденсатором;
10.Встроенная в обмотку двигателя защита от перегрузок и автоматическим перезапуском;
11.Напряжение питания 220 В, 50 Гц.
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН 6,5-9,5;
4.Содержание механических примесей не более 20 г/м3;
5.Максимальный размер частиц не более 0,05 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 6 бар.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||
м 3 / ч | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | |||||
м 3 / ч | л / мин | л / мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
PKm 60 | 370 | 2,1 | 35 | Напор, м | 40 | 34 | 29 | 24 | 19 | 13 | 8 |
ВИХРЕВЫЕ НАСОСЫ СЕРИИ QB,QB(P)
Насосы серии QB и QB(P) используются для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей. Применяются в системах полива, капельного орошения и системах автоматического повышения давления(особенно в системах с малым расходом, но сравнительно высоким давлением. Предназначены для длительной эксплуатации.
Модель |
Размер, мм | Масса, кг | |||||||||||||
a | f | h | h1 | h2 | h3 | i | m | n | n1 | w | s | DN1 | DN2 | ||
QB50 | 35,5 | 203 | 150 | 63 | 65 | 128 | 15,5 | 52 | 105 | 90 | 55 | 7 | G1-B | G1-B | 3,7 |
QB60 | 43 | 258 | 152 | 63 | 75 | 135 | 20 | 80 | 118 | 98 | 65 | 6 | 5,6 | ||
QB70 | 55 | 302 | 179 | 71 | 85 | 156 | 90 | 138 | 112 | 75 | 8,5 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Вихревое рабочее колесо изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией,укомплектован сетевым кабелем;
7.Степень защиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с встроенным в коробку выводов конденсатором;
10.Встроенная в обмотку двигателя защита от перегрузок и автоматическим перезапуском;
11.Напряжение питания 220 В, 50 Гц;
12/Насосная часть укомплектована латунными вставками (только для моделей с литерой»Р»).
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
Модель | Споживана потужність (P1), Вт | Споживана потужність (P2), Вт | Максимальна об’ємна подача, Qmax |
Об’ємна подача, Q |
||||||||||||
м3/г | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3 | |||||
м3/г | л/хв | л/хв | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |||
QB50 | 250 | 1,6 | 26 | Напор,м |
21 | 17,5 | 13,3 | 9,5 | 5,7 | 2 | ||||||
QB60 | 370 | 2,1 | 35 | 40 | 34 | 29 | 24 | 19 | 13 | 8 | ||||||
QB70 | 750 | 3,3 | 55 | 65 | 59,5 | 54 | 48,5 | 42,5 | 36,5 | 30 | 24 | 18.5 | 12,5 | 6,5 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН 6,5-9,5;
4.Содержание механических примесей не более 20 г/м3;
5.Максимальный размер частиц не более 0,05 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 8 бар(для моделей QB50 и QB60P 6 бар).
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ CPm
Насосы серии CPm нормальновсасывающего типа предназначены для подачи воды из открытых водоемов, колодцев,свкажин и накопительных емкостей. Используется в системах полива и капельного орошения, а так же для автоматического поддержания давления. Предназначен для длительной эксплуатации. Модели с маркировкой «AISI316» адаптированы для работы в жесткой воде, при этом вал изготовлен из нержавеющей стали AISI316.
ГАБАРИТЫ
модель | Размер, мм | Масса, кг | ||||||||
B | b | h | H | d | l1 | L | DN1 | DN2 | ||
CPm130 | 170 | 130 | 87 | 218 | 8 | 32 | 260 | G1-B | G1-B | 8 |
CPm158 | 193 | 157 | 97 | 240 | 34 | 310 | 13,5 | |||
CPm180 |
232 | 190 | 120 | 295 | 9.5 | 28 | 360 | 20 | ||
CPm180 / AISI 316 | ||||||||||
CPm190 | 21 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни или нержавеющей стали AISI 304;
4.Вал изготовлен из нержавеющей стали AISI 304 и AISI316;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором с самовентиляцией и сетевым кабелем;
7.Степень защиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с установленным в коробку выводов конденсатором;
10.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
11.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- CPm130
- CPm158
- CPm180
- CPm190
модель | Потребляемая мощность (P1), Вт | Потребляемая мощность (P2), Вт | Максимальная объемная подача, Qmax |
Объемная подача, Q |
|||||||||
м 3 / ч | 0 | 1,2 | 2,4 | 3 | 3,6 | 4,2 | 4,8 | 6 | |||||
м 3 / ч | л / мин | л / мин | 0 | 20 | 40 | 50 | 60 | 70 | 80 | 100 | |||
CPm130 | 480 | 4,3 | 71 | Напор, м |
19 | 17 | 14 | 11 | 7 | ||||
CPm158 | 980 | 6,5 | 108 | 30 | 27 | 24 | 23 | 22 | 20 | 18 | 12 | ||
CPm180 | 1320 | 6,5 | 108 | 36 | 32 | 30 | 28 | 26 | 24 | 22 | 15 | ||
CPm180 / AISI 316 | 1320 | 6,5 | 108 | 36 | 32 | 30 | 28 | 26 | 24 | 22 | 15 | ||
CPm190 | 1720 | 6,7 | 111 | 40 | 37 | 34 | 32 | 30 | 28 | 26 | 18 | ||
CPm190 / AISI 316 | 1720 | 6,7 | 111 | 40 | 37 | 34 | 32 | 30 | 28 | 26 | 18 |
Примечание: AISI 316 — вал из нержавеющей стали AISI 316
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или жидкости похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических частиц не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов с;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 6 бар.
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ 2CPm
Насосы серии 2CPm нормальновсасывающего типа с двумя рабочими колесами предназначены для подачи воды из открытых водоемов, колодцев,скважин и накопительных емкостей. Используется в системах полива и капельного орошения, а так же для автоматического поддержания давления. Предназначен для длительной эксплуатации. Модели с маркировкой «AISI316» адаптированы для работы в жесткой воде, при этом вал изготовлен из нержавеющей стали AISI316.
ГАБАРИТЫ
модель | Размер, мм | Масса, кг | |||||||||
L | B | H | b | d | l1 | l2 | h | DN1 | DN2 | ||
2CPm60 | 405 | 210 | 270 | 165 | 10 | 40 | 84,5 | 120 | G1 1/4-B | G1-B | 26 |
2CPm60 / AISI 316 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с двумя рабочими колесами;
2.Корпус насосной камеры из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни или нержавеющей стали AISI 304;
4.Вал изготовлен из нержавеющей стали AISI 304 и AISI316;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором с самовентиляцией и сетевым кабелем;
7.Степень защиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с установленным в коробку выводов конденсатором;
10.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
11.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P 1 ), Вт |
Потребляемая мощность (P 2 ), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q |
|||||||
м 3 / ч | 0 | 1,5 | 3 | 4,5 | 6 | 7,5 | |||||
м 3 / ч | л / мин | л / мин | 0 | 25 | 50 | 75 | 100 | 125 | |||
2CPm60 | 1920 | 7,5 | 125 | Напор, м |
54 | 51 | 46 | 39 | 29 | 16 | |
2CPm60 / AISI316 | 1920 | 7,5 | 125 | 54 | 51 | 46 | 39 | 29 | 16 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или жидкости похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических частиц не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов с;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 8 бар.
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ CP32-5,5
Насосы серии СР- нормальновсасывающие и используются для подачи воды из открытых водоемов, колодцев и накопительных емкостей. Применяются в системах дождевального и гравитационного орошения и полива, в системах капельного орошения и автоматического водоснабжения для повышения давления. Предназначены для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | |||||||||||||||||
L | B | H | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | b | b1 | DN1 | DN2 | l | l2 | l3 | ||
CP-32-5,5 | 575 | 240 | 340 | 140 | 19 | 76 | 100 | 165 | 99 | 19 | 125 | 190 | 14 | 50 | 32 | 3 | 80 | 35 | 93 |
CP-32-7,5 | 98 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни или чугуна;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
7.Степень защиты Ip44;
8.Класс нагревостойкости изоляции В;
9.Напряжение питания 3ф, 380 В, 50 Гц.
модель | Мощность двигателя (P 2 ), кВт | Максимальная объемная подача, Qmax |
Объемная подача, Q |
|||||||
м 3 / ч | 0 | 5 | 10 | 15 | 20 | 25 | ||||
м 3 / ч | л / мин | л / мин | 0 | 83 | 166 | 250 | 333 | 416 | ||
CP-32-5,5 | 5,5 | 24 | 400 | Напор, м |
57 | 55 | 53 | 50,5 | 47 | 42 |
CP-32-7,5 | 7,5 | 25 | 416 | 64 | 60 | 57 | 54 | 50,5 | 46 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +60 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 10 бар.
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ CP32-7,5
Насосы серии СР- нормальновсасывающие и используются для подачи воды из открытых водоемов, колодцев и накопительных емкостей. Применяются в системах дождевального и гравитационного орошения и полива ,в системах капельного орошения и автоматического водоснабжения для повышения давления. Предназначены для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | |||||||||||||||||
L | B | H | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | b | b1 | DN1 | DN2 | l | l2 | l3 | ||
CP-32-5,5 | 575 | 240 | 340 | 140 | 19 | 76 | 100 | 165 | 99 | 19 | 125 | 190 | 14 | 50 | 32 | 3 | 80 | 35 | 93 |
CP-32-7,5 | 98 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни или чугуна;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
7.Степень защиты Ip44;
8.Класс нагревостойкости изоляции В;
9.Напряжение питания 3ф, 380 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Мощность двигателя (P 2 ), кВт | Максимальная объемная подача, Qmax |
Объемная подача, Q |
|||||||
м 3 / ч | 0 | 5 | 10 | 15 | 20 | 25 | ||||
м 3 / ч | л / мин | л / мин | 0 | 83 | 166 | 250 | 333 | 416 | ||
CP-32-5,5 | 5,5 | 24 | 400 | Напор, м |
57 | 55 | 53 | 50,5 | 47 | 42 |
CP-32-7,5 | 7,5 | 25 | 416 | 64 | 60 | 57 | 54 | 50,5 | 46 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +60 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 10 бар.
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИCP40-7.5
Насосы серии СР- нормальновсасывающие и используются для подачи воды из открытых водоемов, колодцев и накопительных емкостей. Применяются в системах дождевального и гравитационного орошения и полива, в системах капельного орошения и автоматического водоснабжения для повышения давления. Предназначены для длительной эксплуатации.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни или чугуна;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
7.Степень защиты Ip44;
8.Класс нагревостойкости изоляции В;
9.Напряжение питания 3ф, 380 В, 50 Гц.
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +60 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 10 бар.
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ DTm
Насосы серии DTm- нормальновсасывающие и используются для подачи воды из открытых водоемов, колодцев и накопительных емкостей. Применяются в системах дождевального и гравитационного орошения и полива, в системах капельного орошения и автоматического водоснабжения для повышения давления. Предназначены для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | ||||||||||
a | f | h | h1 | h2 | n | n1 | w | s | DN1 | DN2 | ||
DTm 18 | 65 | 390 | 252 | 100 | 152 | 205 | — | 30 | — | G2-B | G2-B | 21,6 |
DTm 20 | 23 | |||||||||||
DTm 30 | 50 | 380 | 278 | 108 | 170 | 195 | 135 | 97.5 | 12 | 23,2 |
Примечание: Модели DTm18, DTm20 устанавливаются на лапы электродвигателя
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни ;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
7.Степень защиты Ip44;
8.Класс нагревостойкости изоляции В;
9.Напряжение питания 220 В, 50 Гц;
10.Модели с маркировкой » AISI316″ адаптированы для работы с «жесткой» водой,вал насоса изготовлен из нержавеющей стали AISI316.
11.Однофазное исполнение с вмонтированным в коробку выводов конденсатором;
12.Защита от перегрузок с автоматическим перезапуском.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P 1 ), Вт |
Потребляемая мощность (P 2 ), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | |||||
м 3 / ч | л / мин | л / мин | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | |||
DTm 18 | 1150 | 23,3 | 388 | Напор, м |
17,8 | 17,4 | 17 | 16,5 | 15,8 | 14,4 | 12,5 | 11 | |||
DTm 20 | 1600 | 28,8 | 480 | 21 | 20 | 20 | 19 | 18 | 16,8 | 15 | 13 | 10,8 | |||
DTm 30 | 2100 | 27 | 450 | 33 | 31 | 30 | 28 | 27 | 26 | 25 | 23 | 19 | 16,5 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 6 бар.
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ NF
Насосы серии NF-это нормальновсасывающие насосы и используются для подачи воды из колодцев, открытых водоемов и накопительных емкостей. Применяются в системах самотечного орошения и полива, отбора воды из озер и рек. Используются в тех случаях, когда необходима высокая объемная подача при средней или низкой величине давления агрегата. Предназначен для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | ||||||||||||
a | f | h | h1 | h2 | h3 | n | n1 | w1 | w2 | s | DN1 | DN2 | ||
NF130C | 76 | 400 | 320 | 125 | 195 | 320 | 240 | 190 | 6 | 66 | 10 | G3-B | G3-B | 28,0 |
NF130B | 29,5 | |||||||||||||
NF130A | 34,0 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Укомплектован присоединительными фланцами и сетевым кабелем;
7.Двигатель двухполюсный асинхронный с короткозамкнутым ротором и самовентиляцией;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||
м 3 / ч | 0 | 7 | 14 | 21 | 28 | 35 | 42 | 49 | ||||
м 3 / ч | л / мин | л / мин | 0 | 117 | 233 | 350 | 467 | 583 | 700 | 818 | ||
NF130C | 1400 | 51,9 | 865 | Напор, м |
11,7 | 11,4 | 11 | 10 | 8,8 | 7 | 4,5 | 1,8 |
NF130B | 1820 | 54 | 900 | 14,2 | 13,3 | 12,5 | 11,6 | 10,5 | 9 | 7 | 4,2 | |
NF130A | 2050 | 59,1 | 985 | 15,6 | 15,4 | 13,6 | 13 | 11,7 | 10 | 8 | 5,5 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 6 бар.
САМОВСАСЫВАЮЩИЕ НАСОСЫ СЕРИИ JET
Самовсасывающие струйно-центробежные насосы серии JET используются для подачи воды из открытых водоемов, колодцев,скважин и накопительных емкостей. Конструкция насосной части позволяет получить более высокое давление по сравнению с обычными центробежными насосами с двигателями такой же мощности, у этих агрегатов есть возможность перекачивать жидкости, в которых присутствует воздух или газ. Используются в системах повышения давления систем водоснабжения в частном секторе. Предназначены для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | ||||||||||
L | B | H | b | d | l1 | l2 | h1 | h2 | DN1 | DN2 | ||
JET40 | 410 | 182 | 195 | 138 | 10 | 230 | 145 | 90 | 160 | G1-B | G1-B | 12,0 |
JET80B | 432 | 13,0 | ||||||||||
JET100X | 375 | 190 | 185 | 95 | 150 | 13,0 | ||||||
JET110B | 432 | 195 | 230 | 145 | 160 | 14,5 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни( для моделей JET40 и JET100Х из высокопрочного полимера NORYL;
4.Встроенный в насосную камеру узел эжектора (диффузор с трубкой Вентури ) изготовлен из высокопрочного полимера NORYL ;
5.Вал изготовлен из нержавеющей стали AISI 304;
6.Торцовое уплотнение (графит,керамика,NBR,AISI304);
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором с самовентиляцией и сетевым кабелем;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | |||||
м 3 / ч | л / мин | л / мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | |||
JET40 | 600 | 2,5 | 41 | Напор, м |
38 | 33 | 28 | 25 | 23 | 21 | 18 | 15 | 8 | ||
JET80B | 750 | 3 | 50 | 46 | 40 | 35 | 31 | 28 | 26 | 23 | 20 | 17 | 12 | ||
JET100X | 920 | 2,8 | 47 | 53 | 48 | 43 | 39 | 35 | 32 | 29 | 26 | 22 | 15 | ||
JET110B |
1100 | 3 | 50 | 57 | 53 | 48 | 44 | 40 | 37 | 33 | 30 | 27 | 22 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 7 бар.
НАСОСЫ САМОВСАСЫВАЮЩИЕ СЕРИИ JSWm
Самовсасывающие струйно-центробежные насосы серии JSWm используются для подачи воды из открытых водоемов, колодцев ,скважин и накопительных емкостей. Применяются в системах полива садов и огородов, системах капельного орошения и повышения давления различного назначения. Конструкция насосной части позволяет получать более высокое давление и подачу по сравнению с обычными центробежными насосами. Используются в частном секторе и рассчитаны на длительную эксплуатацию.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | |||||||||||
a | f | h | h1 | h2 | h3 | n | n1 | w | s | DN1 | DN2 | ||
JSWm1B | 90 | 360 | 180 | 135 | 31 | 166 | 155 | 125 | 15 | 8 | G1-B | G1-B | 9,8 |
JSWm10M / JSWm10MX | 110 | 405 | 200 | 150 | 15 | 165 | 185 | 145 | 12,7 / 12,2 | ||||
JSWm15M / JSWm15MX | 13,0 / 12,5 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни или высокопрочного полимера NORYL(для моделей с литерой Х);
4.Встроенный в насосную камеру узел эжектора (диффузор с трубкой Вентури) изготовлен из полимера NORYL;
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение( графит,керамика,NBR,AISI304);
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором , с самовентиляцией и сетевым проводом;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | ||||||||||
м 3 / ч | 0 | 0,5 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | |||||
м 3 / ч | л / мин | л / мин | 0 | 8 | 16 | 25 | 33 | 41 | 50 | 58 | 67 | |||
JSWm1B | 610 | 2,7 | 45 | Напор, м |
40 | 32 | 26 | 21 | 17,5 | 14 | ||||
JSWm10M / JSWm10MX | 1000 | 3,8 | 63 | 44 | 41 | 38 | 36 | 34 | 30 | 26 | 14 | |||
JSWm15M / JSWm15MX | 1200 | 4,0 | 67 | 54 | 50 | 47 | 43 | 39 | 35 | 28 | 20 | 2 |
ОГРАНИЧЕНИЕ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 7 бар.
НАСОСЫ САМОВСАСЫВАЮЩИЕ СЕРИИ JS
Самовсасывающие струйно-центробежные насосы серии JS используются для подачи воды из открытых водоемов, колодцев ,скважин и накопительных емкостей. Применяются в системах полива садов и огородов, системах капельного орошения и повышения давления различного назначения. Конструкция насосной части позволяет получать более высокое давление и подачу по сравнению с обычными центробежными насосами. Используются в частном секторе и рассчитаны на длительную эксплуатацию
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | ||||||||||
L | B | H | b | d | l1 | l2 | h1 | h2 | DN1 | DN2 | ||
JS60 | 340 | 160 | 170 | 100 | 8 | 170 | 75 | 85 | 122 | G1-B | G1-B | 6,2 |
JS80 | 365 | 195 | 200 | 95 | 8 | 90 | 95 | 155 | 8,7 | |||
JS110X | 9,0 | |||||||||||
JS110 | 9,7 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из нержавеющей стали;
3.Центробежное рабочее колесо закрытого типа изготовлено из нержавеющей стали AISI304;
4.Встроенный в насосную камеру узел эжектора (диффузор с трубкой Вентури) изготовлен из полимера NORYL;
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение( графит,керамика,NBR,AISI304);
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором , с самовентиляцией и сетевым проводом;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 0,45 | 0,9 | 1,35 | 1,8 | 2,25 | 2,7 | 3,15 | 3,6 | 4,05 | |||||
м 3 / ч | л / мин | л / мин | 0 | 7,5 | 15 | 22,5 | 30 | 37,5 | 45 | 52,5 | 60 | 67,5 | |||
JS60 | 550 | 3,0 | 50 | Напор, м |
37 | 31 | 26 | 21 | 16,5 | 12,5 | |||||
JS80 | 800 | 3,0 | 50 | 45 | 41 | 37 | 32 | 28 | 23 | 14 | |||||
JS110X | 950 | 3,2 | 54 | 48 | 44 | 40 | 35 | 31 | 27 | 20 | 5 | ||||
JS110 | 950 | 3,2 | 54 | 48 | 45 | 43 | 39 | 36 | 33 | 27 | 13 |
ОГРАНИЧЕНИЕ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 6 бар.
МНОГОСТУПЕНЧАТЫЕ ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ JEX
Самовсасывающие струйно-центробежные насосы серии JEX используются для подачи воды из открытых водоемов, колодцев ,скважин и накопительных емкостей. Применяются в системах полива садов и огородов, системах капельного орошения и повышения давления различного назначения. Конструкция насосной части позволяет получать более высокое давление и подачу по сравнению с обычными центробежными насосами. Используются в частном секторе и рассчитаны на длительную эксплуатацию.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | ||||||||||
a | f | h | h1 | h2 | n | n1 | w | s | DN1 | DN2 | ||
JEX500 | 100 | 323 | 182 | 142 | 40 | 150 | 116 | 2 | 9 | G1-B | G1-B | 10 |
JEX750 | 127 | 358 | 11,2 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный многоступенчатый;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из высокопрочного полимера NORYL;
4.Встроенный в насосную камеру узел эжектора (диффузор с трубкой Вентури ) изготовлен из высокопрочного полимера NORYL ;
5.Вал изготовлен из нержавеющей стали AISI 304;
6.Торцовое уплотнение (графит,керамика,NBR,AISI304);
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором с самовентиляцией и сетевым кабелем;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||
м 3 / ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3 | 3,6 | 4,2 | |||||
м 3 / ч | л / мин | л / мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | |||
JEX500 | 670 | 4,2 | 70 | Напор, м | 38 | 36 | 33 | 29 | 24 | 19 | 12 | 5 | |
JEX750 | 780 | 4,4 | 73 | 46 | 42 | 38 | 33 | 28 | 22 | 15 | 8 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 7 бар.
НАСОСЫ ЦЕНТРОБЕЖНЫЕ С ВЫНОСНЫМ ЭЖЕКТОРОМ СЕРИИ DP
Насосы с выносным эжектором серии DP используются для подачи воды из колодцев, скважин с диаметром не менее 100 мм, накопительных емкостей с высотой всасывания до 15 м. Рекомендуется использование в частном секторе и предназначен для длительной эксплуатации.
ГАБАРИТЫ
конструктивные характеристики
- моноблочные горизонтальные с одним рабочим колесом
- корпус насосной камеры из чугуна
- колесо рабочее — центробежное, закрытого типа, выполнено из латуни
- выносной узел эжектора (сопло с трубкой Вентури из высокопрочного технополимера NORYL) в комплекте
- вал из нержавеющей стали AISI 304
- уплотнения торцевое — графит / керамика / NBR / AISI 304
- укомплектован кабелем питания
двигатель
- асинхронный двухполюсный с короткозамкнутым ротором, с самовентиляцией
- степень защиты IP44
- класс изоляции В
- однофазное исполнение с установленным в коробку выводов конденсатором
- встроенный в обмотку двигателя защита от перегрузок с автоматическим перезапуском
- напряжение питания 220 В, 50 Гц
- режим работы: продолжительный
модель |
Размер, мм | Масса, кг | |||||||||||||||
a | a1 | f | h | h1 | h2 | n | n1 | w | s | De | DNp, мм | DN1 | DN2 | DN3 | DN4 | ||
DP 370A | 95 | 46 | 380 | 200 | 100 | 192 | 180 | 140 | 72 | 10 | 98 | 100 | G1 1/4-B | G1-B | G1-B | G1-B | 15,5 |
DP 750A | 17,5 |
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Высота всасывания, м | Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||
м 3 / ч | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | ||||||
м 3 / ч | л / мин | л / мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | ||||
DP370A |
620 | 0 | 2 | 33 | Напор, м |
42 | 39 | 34 | 29,5 | 22,5 | 15 | 7,5 | ||
10 | 0,9 | 15 | 35 | 30,5 | 23,5 | 16 | ||||||||
15 | 0,6 | 10 | 25 | 18,5 | 11,5 | |||||||||
DP750A |
830 | 0 | 2,1 | 35 | 65 | 58 | 51 | 43 | 35 | 27 | 10 | 1,2 | ||
10 | 1,2 | 20 | 53 | 46 | 39 | 31 | 24 | |||||||
15 | 0,9 | 15 | 47 | 40 | 33 | 25 |
ограничения
- жидкость: вода или другие жидкости, сходные с водой по плотности и химической активности
- общая минерализация воды, не более 1500 г / 3
- показатель pH 6,5 — 9,5
- содержание механических примесей, не более 0,01%
- максимальный размер частиц, не более 0,2 мм
- максимальная температура жидкости: + 40 ° С
- максимальная температура окружающей среды: + 40 ° С
- максимальное рабочее давление 0,7 МПа (7 бар)
ЦЕНТРОБЕЖНЫЕ НАСОСЫ С ВЫНОСНЫМ ЭЖЕКТОРОМ СЕРИИ DDPm
Насосы с выносным эжектором серии DDPm используются для подачи воды из колодцев, скважин с диаметром не менее 100 мм, накопительных емкостей с высотой всасывания более 8 м. Применяются в системах снабжения частного сектора и благодаря конструкции обеспечивается длительная и надежная эксплуатация при высоте всасывания до 30 м.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | |||||||||||||||
a | a1 | f | h | h1 | h2 | n | n1 | w | s | De | DNp, мм | DN1 | DN2 | DN3 | DN4 | ||
DDPm505A | 55 | 55 | 467 | 255 | 108 | 255 | 198 | 150 | 115 | 12 | 98 | 100 | G1 1/4-B | G1-B | G1-B | G1-B | 28 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с двумя рабочими колесами;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни;
4.В комплект входит выносной узел эжектора, реле давления и манометр;
5.Вал изготовлен из нержавеющей стали AISI 304;
6.Торцовое уплотнение(графит,керамика,NBR,AISI304);
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором с самовентиляцией и сетевым кабелем;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку выводов защитой от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Высота всасывания, м | Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||
м 3 / ч | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | ||||||
м 3 / ч | л / мин | л / мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | ||||
DDPm505A | 1650 | 0 | 2,1 | 35 | Напор, м |
85 | 81 | 70 | 60 | 46 | 31 | 14 | 1,5 | |
10 | 1,5 | 25 | 73 | 69 | 58 | 48 | 34 | 19 | ||||||
20 | 1,2 | 20 | 61 | 57 | 46 | 36 | 22 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 10 бар.
БЫТОВАЯ НАСОСНАЯ СТАНЦИЯ СЕРИИ AUQB
Бытовые насосные станции серии AUQB используются для бесперебойного водоснабжения частного сектора. Станции автоматически поддерживают давление в системе водоснабжения , самостоятельно включаясь и выключаясь по мере расхода воды потребителем. Предназначены для длительного периода эксплуатации.
ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Станция изготовлена на базе вихревого насоса;
2.Корпус насосной камеры изготовлен из чугуна;
3.Рабочее колесо вихревого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Укомплектована механическим реле давления и кабелем питания;
7.Гидроаккумулятор изготовлен из углеродистой стали объемом 1 л, 19 и 24 л;
8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с установленным в коробку выводов;
12.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРАФИЧЕСКАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальный размер часиц не более 0,05 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Показатель рН 6,5-9,5;
8.Максимальное рабочее давление до 6 бар.
БЫТОВАЯ НАСОСНАЯ СТАНЦИЯ СЕРИИ AUTPS
Бытовые насосные станции серии AUTPS используются для бесперебойного водоснабжения частного сектора. Станции автоматически поддерживают давление в системе водоснабжения , самостоятельно включаясь и выключаясь по мере расхода воды потребителем. Предназначены для длительного периода эксплуатации.
ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Станция изготовлена на базе вихревого самовсасывающего насоса;
2.Корпус насосной камеры изготовлен из чугуна;
3.Рабочее колесо вихревого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Укомплектована механическим реле давления и кабелем питания;
7.Гидроаккумулятор изготовлен из углеродистой стали объемом 1 л, 19 и 24 л;
8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с установленным в коробку выводов;
12.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальный размер часиц не более 0,05 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Показатель рН 6,5-9,5;
8.Максимальное рабочее давление до 6 бар.
БЫТОВАЯ НАСОСНАЯ СТАНЦИЯ СЕРИИ ZETTA
Бытовые насосные станции серии ZETTA используются для подачи воды из открытых водоемов, скважин, накопительных емкостей в системы полива и водоснабжения в автоматическом режиме. Благодаря конструкции рабочего колеса могут перекачивать жидкости, в которых присутствует газ или воздух. Конструкция насосной камеры и наличие обратного клапана на входном патрубке позволяет извлекать и выталкивать воздух из перекачиваемой жидкости(насосная камера при этом должна быть наполнена водой).Предназначен для длительного периода эксплуатации.
ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Вихревое рабочее колесо изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Встроенные реле давления и гидроаккумулятор объемом 1 л;
7.Встроенный обратный клапан на всасывающем патрубке;
8.Двигатель асинхронный с короткозамкнутым ротором , с самовентиляцией и укомплектованный кабелем;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с встроенным в коробку выводов конденсатором;
12.Встроенная в обмотку защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50 Гц;
14.Переходные патрубки и обратный клапан входят в комплект.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальный размер часиц не более 0,05 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Показатель рН 6,5-9,5;
8.Максимальное рабочее давление до 6 бар.
БЫТОВАЯ НАСОСНАЯ СТАНЦИЯ СЕРИИ AUJET
Бытовые насосные станции серии AUJET используются для бесперебойного водоснабжения частного сектора. Станции автоматически поддерживают давление в системе водоснабжения , самостоятельно включаясь и выключаясь по мере расхода воды потребителем. Предназначены для длительного периода эксплуатации.
ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Станция изготовлена на базе вихревого самовсасывающего насоса;
2.Корпус насосной камеры изготовлен из чугуна;
3.Рабочее колесо вихревого типа изготовлено из латуни(для моделей AUJET40/19L и AUJET 40/24L из технополимера NORYL);
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Укомплектована механическим реле давления и кабелем питания;
7.Гидроаккумулятор изготовлен из углеродистой стали объемом 19 и 24 л;
8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с установленным в коробку выводов;
12.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальный размер часиц не более 0,05 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Показатель рН 6,5-9,5;
8.Максимальное рабочее давление до 6 бар.
БЫТОВАЯ НАСОСНАЯ СТАНЦИЯ СЕРИИ AUJS
Бытовые насосные станции серии AUJS используются для бесперебойного водоснабжения частного сектора. Станции автоматически поддерживают давление в системе водоснабжения , самостоятельно включаясь и выключаясь по мере расхода воды потребителем. Предназначены для длительного периода эксплуатации.

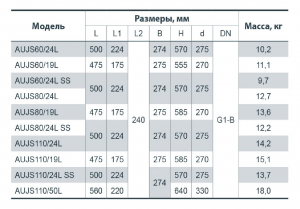

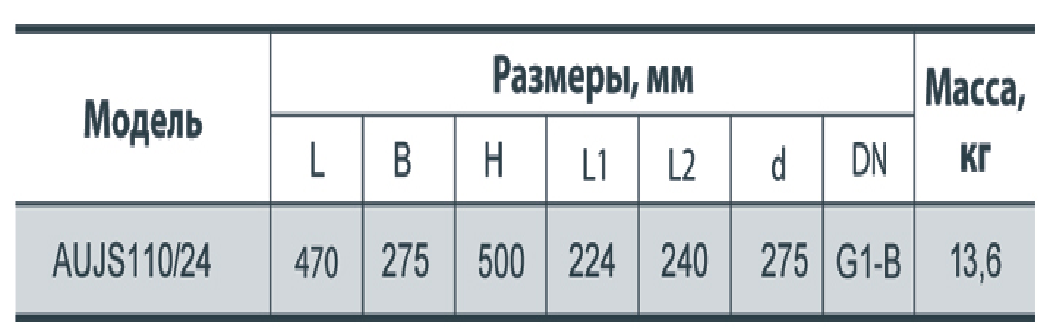

ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Станция изготовлена на базе самовсасывающего струйно-центробежного насоса;
2.Корпус насосной камеры изготовлен из нержавеющей стали;
3.Рабочее колесо закрытого типа изготовлено из нержавеющей сталиAISI304 ;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Укомплектована механическим реле давления и кабелем питания;
7.Гидроаккумулятор изготовлен из углеродистой стали объемом 19 и 24 л;
8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с установленным в коробку выводов;
12.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50 Гц;
14.Встроенный в насосную камеру узел эжектора (диффузор с трубкой Вентури) изготовлен из технополимера NORYL.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальный размер часиц не более 0,05 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Показатель рН 6,5-9,5;
8.Максимальное рабочее давление до 6 бар.
БЫТОВАЯ НАСОСНАЯ СТАНЦИЯ СЕРИИ AUJSWm
Бытовые насосные станции серии AUJSWm используются для бесперебойного водоснабжения частного сектора. Станции автоматически поддерживают давление в системе водоснабжения , самостоятельно включаясь и выключаясь по мере расхода воды потребителем. Предназначены для длительного периода эксплуатации.
ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Станция изготовлена на базе самовсасывающего струйно-центробежного насоса;
2.Корпус насосной камеры изготовлен чугуна;
3.Рабочее колесо закрытого типа изготовлено из латуни ;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Укомплектована механическим реле давления и кабелем питания;
7.Гидроаккумулятор изготовлен из углеродистой стали объемом 19 и 24 л;
8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с установленным в коробку выводов;
12.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50 Гц;
14.Встроенный в насосную камеру узел эжектора (диффузор с трубкой Вентури) изготовлен из технополимера NORYL.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальный размер частиц не более 0,05 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Показатель рН 6,5-9,5;
8.Максимальное рабочее давление до 6 бар.
БЫТОВАЯ НАСОСНАЯ СТАНЦИЯ СЕРИИ AUDP
Бытовые насосные станции серии AUDP используются для бесперебойного водоснабжения частного сектора. Станции автоматически поддерживают давление в системе водоснабжения , самостоятельно включаясь и выключаясь по мере расхода воды потребителем. Предназначены для длительного периода эксплуатации.
ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Изготовлена на базе центробежного насоса с выносным эжектором;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо изготовлено из латуни;
4.Выносной узел эжектора(сопло с трубкой Вентури из технополимера NORYL);
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение(графит,керамика,NBR,AISI304);
7.Укомплектована механическим реле давления, сетевым кабелем, баком из углеродистой стали объемом 24 л;
8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с встроенным в коробку выводов конденсатором;
12.Встроенная в обмотку защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В;
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости ,похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальный размер частиц не более 0,05 мм;
5.Максимальная температура жидкости не более +40 градусов С;
6.Максимальная температура окружающей среды до +40 градусов С;
7.Показатель рН 6,5-9,5;
8.Максимальное рабочее давление до 6 бар.
САМОВСАСЫВАЮЩИЕ НАСОСЫ СЕРИИ GARDEN-JLUX2,4
Самовсасывающие струйно-центробежные насосы серии GARDEN-JLUX2,4 используются для подачи воды из открытых водоемов, колодцев, скважин, накопительных емкостей. Применяются в частном секторе для использования в станциях повышения давления в водопроводах. Предназначен для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | ||||||
a | B | f | h | h1 | DN1 | DN2 | ||
GARDEN-JLUX 2,4-30 / 1,1 | 130 | 205 | 496 | 275 | 186 | G1-B | G1-B | 9,7 |
GARDEN-JLUX 2,4-35 / 1,3 | 10,5 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из технополимера;
3.Центробежное рабочее колесо закрытого типа изготовлено из технополимера NORYL;
4.Встроенный в насосную камеру узел эжектора (диффузор с трубкой Вентури) изготовлен из технополимера NORYL;
5.Встроен сменный сетчатый фильтр;
6.Вал изготовлен из нержавеющей стали AISI304;
7.Торцовое уплотнение(графит,керамика,NBR,AISI304);
8.Разъемный кожух электродвигателя с ручкой изготовлен из технополимера;
9.Укомплектован сетевым кабелем и двухполюсным выключателем;
10.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
11.Степень защиты IP44;
12.Класс нагревостойкости изоляции В;
13.Однофазное исполнение с встроенным в коробку выводов конденсатором;
14.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
15.Напряжение питания 220 В, 50 Гц.

модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | |||||
м 3 / ч | л / мин | л / мин | 0 | 8 | 16 | 25 | 33 | 41 | 50 | 58 | 66 | 75 | |||
Garden-JLUX 2,4-30 / 1,1 | 1100 | 4,2 | 70 | Напор, м | 45 | 43 | 40 | 38 | 34 | 29 | 24 | 17 | 6 | ||
Garden-JLUX 2,4-35 / 1,3 | 1300 | 4,6 | 77 | 49 | 47 | 44 | 42 | 38 | 34 | 29 | 23 | 15 | 3 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ.
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более+35 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 6 бар
САМОВСАСЫВАЮЩИЕ НАСОСЫ СЕРИИ GARDEN-JLUX1,5
Самовсасывающие , струйноцентробежные насосы серии GARDEN-JLUX1,5 используются для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей. Применяются в различных системах полива, станциях повышения давления систем водоснабжения в частном секторе. Предназначен для длительной эксплуатации.
модель |
Размер, мм | Масса, кг | ||||||
a | B | f | h | h1 | DN1 | DN2 | ||
GARDEN-JLUX 1,5-25 / 0,65 | 136 | 230 | 442 | 267 | 170 | G1-B | G1-B | 7,1 |
GARDEN-JLUX 1,5-30 / 0,8 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из высокопрочного технополимера;
3.Центробежное рабочее колесо закрытого типа изготовлено из высокопрочного технополимера NORYL;
4.Встроенный в насосную камеру узел эжектора(диффузор с трубкой Вентури) изготовлен из технополимера NORYL;
5.Встроен сменный сетчатый фильтр;
6.Вал из нержавеющей стали AISI304;
7.Торцовое уплотнение (графит, керамика, NBR,AISI304);
8.Разъемный кожух электродвигателя изготовлен из технополимера;
8.Укомплектован кабелем и двухполюсным выключателем;
9.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
10.Степень защиты IP44;
11.Класс нагревостойкости изоляции В;
12.Однофазное исполнение с встроенным в коробку выводов конденсатором;
13.Встроенная в обмотку защита от перегрузок с автоматическим перезапуском;
14.Напряжение питания 220 В,50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | ||||||||
м 3 / ч | 0 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | |||||
м 3 / ч | л / мин | л / мин | 0 | 8 | 16 | 25 | 33 | 41 | 50 | |||
Garden-JLUX 1,5-25 / 0,65 | 650 | 3,0 | 50 | Напор, м | 35 | 31 | 28 | 25 | 17 | 9 | ||
Garden-JLUX 1,5-30 / 0,8 | 800 | 3,2 | 53 | 39 | 35 | 32 | 30 | 22 | 14 | 5 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ.
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более+35 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 6 бар.
САМОВСАСЫВАЮЩИЕ НАСОСЫ СЕРИИ GARDEN JP
Насосы серии GARDEN-JР используются для подачи воды из открытых водоемов, колодцев,скважин и накопительных емкостей.Применяются в различных системах полива, станциях повышения давления систем водоснабжения в частном секторе.Предназначен для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | ||||||||||
L | B | H | b | d | l1 | l2 | h1 | h2 | DN1 | DN2 | ||
GARDEN-JP 1,2-25 / 0,6 | 340 | 201 | 244 | 154 | 9 | 171 | 77 | 106 | 147 | G1-B | G1-B | 6,1 |
GARDEN-JP 1,5-25 / 0,8 | 6,4 | |||||||||||
GARDEN-JP 2,4-30 / 1,1 | 375 | 210 | 234 | 95 | 9,5 | 182 | 94 | 101 | 157 | 8,8 | ||
GARDEN-JP 2,4-35 / 1,3 | 9,4 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из высокопрочного технополимера;
3.Центробежное рабочее колесо закрытого типа изготовлено из технополимера NORYL;
4.Встроенный в насосную камеру узел эжектора(диффузор с трубкой Вентури) изготовлен из технополимера NORYL;
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение (графит,керамика,NBR,AISI304);
7.В комплект входят : кабель питания, ручка, двухполюсный выключатель;
8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с установленным в коробку выводов конденсатором;
12.Встроенная в обмотку защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||
м 3 / ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3 | 3,6 | 4,2 | |||||
м 3 / ч | л / мин | л / мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | |||
Garden-JP 1,2-25 / 0,6 | 600 | 3,0 | 50 | Напор, м |
34 | 30 | 25 | 19 | 11 | 1 | |||
Garden-JP 1,5-25 / 0,8 | 800 | 3,2 | 53 | 38 | 35 | 29 | 23 | 15 | 5 | ||||
Garden-JP 2,4-30 / 1,1 | 1100 | 4,8 | 80 | 46 | 44 | 40 | 35 | 30 | 24 | 18 | 10 | ||
Garden-JP 2,4-35 / 1,3 | 1300 | 5,2 | 87 | 50 | 48 | 45 | 40 | 36 | 30 | 23 | 16 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ.
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более+35 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 6 бар.
САМОВСАСЫВАЮЩИЕ НАСОСЫ СЕРИИJS110
Самовсасывающие ,струйноцентробежные насосы серии JS130 используются для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей. Применяются в различных системах полива, станциях повышения давления систем водоснабжения в частном секторе. Предназначен для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | ||||||||||
L | B | H | b | d | l1 | l2 | h1 | h2 | DN1 | DN2 | ||
JS60 | 340 | 160 | 170 | 100 | 8 | 170 | 75 | 85 | 122 | G1-B | G1-B | 6,2 |
JS80 | 365 | 195 | 200 | 95 | 8 | 90 | 95 | 155 | 8,7 | |||
JS110X | 9,0 | |||||||||||
JS110 | 9,7 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из нержавеющей стали AISI304;
3.центробежное рабочее колесо закрытого типа изготовлено из технополимера NORYL;
4.Встроенный в насосную камеру узел эжектора(диффузор с трубкой Вентури) изготовлен из технополимера NORYL;
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение(графит,керамика,NBR,AISI304);
7.В комплект входят:сетевой кабель,ручка и двухполюсный выключатель;
8.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с встроенным в коробку выводов конденсатором;
12.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 0,45 | 0,9 | 1,35 | 1,8 | 2,25 | 2,7 | 3,15 | 3,6 | 4,05 | |||||
м 3 / ч | л / мин | л / мин | 0 | 7,5 | 15 | 22,5 | 30 | 37,5 | 45 | 52,5 | 60 | 67,5 | |||
JS60 | 550 | 3,0 | 50 | Напор, м |
37 | 31 | 26 | 21 | 16,5 | 12,5 | |||||
JS80 | 800 | 3,0 | 50 | 45 | 41 | 37 | 32 | 28 | 23 | 14 | |||||
JS110X | 950 | 3,2 | 54 | 48 | 44 | 40 | 35 | 31 | 27 | 20 | 5 | ||||
JS110 | 950 | 3,2 | 54 | 48 | 45 | 43 | 39 | 36 | 33 | 27 | 13 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ.
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более+35 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 6 бар.
ГИДРОАККУМУЛЯТОРЫ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ СЕРИИ HT/VT
Гидроаккумуляторы используются для компенсации величины давления в системе водоснабжения и для избежания гидравлических ударов, которые могут привести к аварийной ситуации в системах с трубопроводом большой протяженности. Предназначен для длительной эксплуатации.

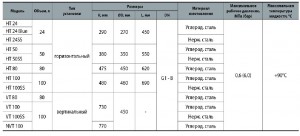

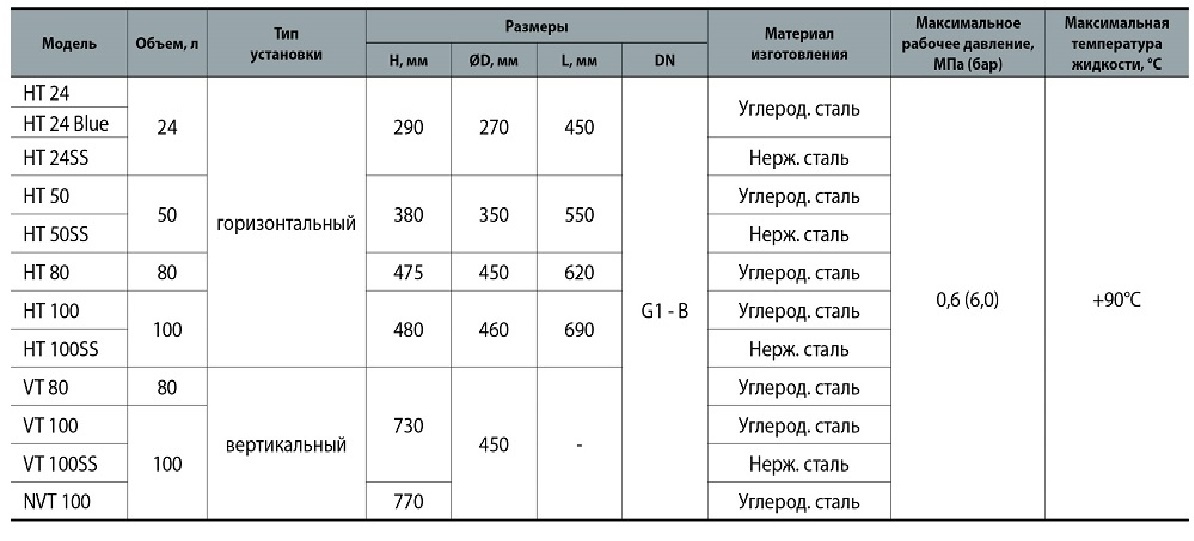

ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Корпус изготовлен из углеродистой стали с лакокрасочным покрытием или нержавеющей стали для моделей SS;
2.Мембрана сменного типа изготовлена из вулканизированной резины;
3.Толщина стенки корпуса не менее 1 мм;
4.давление воздуха в гидроаккумуляторе — 0,15 МПа(1.5 БАР).
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ CPh
Насосы серии CPh- нормальновсасывающие и используются для подачи воды из открытых водоемов, колодцев и накопительных емкостей. Применяются в системах дождевального и гравитационного орошения и полива, в системах капельного орошения и автоматического водоснабжения для повышения давления. Предназначены для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | |||||||
L | h | h1 | d | n | n1 | DN1 | DN2 | ||
CPh160B | 348 | 260 | 110 | 9,5 | 215 | 150 | G1 1/2-B | G1-B | 21,0 |
CPh160A | 22,0 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI 304 ;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Двигатель асинхронный двухполюсный с короткозамкнутым ротором с самовентиляцией и сетевым кабелем;
7.Степень защиты IP44;
8.Класс нагревостойкости изоляции В;
9.Однофазное исполнение с установленным в коробку выводов конденсатором;
10.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
11.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 1,5 | 3 | 4,5 | 6 | 7,5 | 9 | 10,5 | 12 | 13,5 | |||||
м 3 / ч | л / мин | л / мин | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | |||
CPh160B | 1450 | 14,0 | 233 | Напор, м | 32 | 31 | 30 | 28 | 26,5 | 24 | 21 | 17 | 11,5 | ||
CPh160A | 1850 | 15,5 | 258 | 34 | 33 | 31,5 | 30,5 | 29 | 26,5 | 24 | 21 | 17 | 12,5 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или жидкости похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических частиц не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов с;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 7 бар.
ОБОРУДОВАНИЕ ДЛЯ ТОПЛИВА | ||||
«Насосы+» DS 12 V (уп.6) | B класс | 4823072206691 | 44,99 | |
«Насосы+» DS 24 V (уп.6) | B класс | 4823072206707 | 50,99 | |
«Насосы+» BEM 30 (уп 2) | B класс | 4823072206400 | 199,99 | |
«Насосы+» DB 12 V mini (уп.20) | B класс | 4823072206516 | 11,64 | |
«Насосы+»DB 24 V mini (уп.20) | B класс | 4823072206523 | 13,19 | |
«Sprut» Ст. RSd-36 | B класс | 4823072202518 | 185,99 |
НАСОС ДЛЯ ПЕРЕКАЧИВАНИЯ ДИЗЕЛЬНОГО ТОПЛИВА СЕРИИ BEM30
Насосы серии BEM30 используются в автохозяйствах,складах ГСМ, для циркуляции технических масел в различных системах,для повышения давления в системах подачи масла,подкачки топлива в системы отопления и т.д.КАТЕГОРИЧЕСКИ НЕПРИЕМЛИМО ПРИМЕНЕНИЕ ДЛЯ ПЕРЕКАЧИВАНИЯ БЕНЗИНА,СПИРТА И ДРУГИХ БЫСТРОВОСПЛАМЕНЯЮЩИХСЯ ЖИДКОСТЕЙ.Предназначены для длительной эксплуатации.
ГАБАРИТ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из латуни;
3.Рабочее колесо открытого типа (жидкостно-кольцевое) изготовлено из латуни;
4.Электрический переключатель обеспечивает работу агрегата в прямом и реверсном режиме;
5.Вал изготовлен из нержавеющей стали AISI304;
6.Торцовое уплотнение(графит,керамика,silicon rubber,AISI304);
7.В комплект входят латунные переходники под шланг и кабель питания;
8.Двигатель асинхронный четырехполюсный с короткозамкнутым ротором и самовентиляцией(1450 об/мин);
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Однофазное исполнение с установленным в коробку выводов конденсатором;
12.Встроенная в обмотку защита от перегрузок с автоматическим перезапуском;
13.Напряжение питания 220 В, 50Гц;
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается дизельное топливо или машинное масло без взвешенных абразивных примесей;
2.Плотность жидкости не более 1000 кг/м3,кинематические вязкостные более 100 сСт,жидкость должна быть неагрессивна к контактирующим деталям и взрывобезопасная;
3.Содержание механических примесей не более 0,01 %;
4.Максимальный размер частиц не более не более 0,05 мм;
5.Температура перекачиваемой жидкости от -10 до +40 градусов С;
6.Максимальная температура окружающей среды не более +40 градусов С;
7.Максимальное рабочее давление 0,4 МПа( 4 бар).
ЦЕНТРОБЕЖНЫЙ НАСОС СЕРИИ CDK POLIV
Насосы серии CDK POLIV являются нормальновсасывающими моделями и используются для подачи воды из открытых водоемов, колодцев, скважин и накопительных емкостей.Рационально применение этих моделей в системах дождевального и гравитационного орошения и полива, в небольших системах и системах ирригации.Предназначен для длительной эксплуатации.
ГАБАРИТ
модель |
Размер, мм | Масса, кг | |||||||||||
L | B | H | H1 | b | d | l1 | l2 | l3 | h | DN1 | DN2 | ||
CDK15 POLIV | 275 | 133 | 175 | 225 | 98 | 10 | 78 | 36 | 113 | 70 | G1-B | G1-B | 7,2 |
CDK18 POLIV | 300 | 150 | 190 | 250 | 114 | 11 | 90 | 44 | 125 | 78 | 11 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из технополимера NORYL;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит,керамика,NBR,AISI304);
6.Укомплектован сетевым кабелем и ручкой для транспортировки;
7.Двигатель асинхронный с короткозамкнутым ротором и самовентиляций;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с установленным в коробку выводов конденсатором;
11.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220 В, 50 ГЦ
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 | 7,2 | 8,4 | 9,6 | 10,8 | |||||
м 3 / ч | л / мин | л / мин | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | |||
CDK15 POLIV | 600 | 6 | 100 | Напор, м | 17,0 | 16,2 | 14,7 | 13,0 | 11,0 | 7,8 | |||||
CDK18 POLIV | 720 | 12 | 200 | 18,0 | 17,0 | 16,0 | 14,8 | 13,5 | 12,0 | 10,5 | 8,8 | 7,0 | 4,5 |
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, сходные с водой по плотности и химической активности;
2.Общая минерализация не более 1500 г/м3;
3.Показатель рН 6,5-9,5;
4.Содержание механических примесей не более 0,1%;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 0,6 МПа(6 бар).
ПОГРУЖНЫЕ НАСОСЫ ДЛЯ ДИЗЕЛЬНОГО ТОПЛИВА СЕРИИ DB
Насосы серии DB используются для перекачки дизельного топлива , воды и других неагрессивных жидкостей с плотностью не выше чем у воды из различных емкостей.Рационально применение в полевых условиях для заправки транспортных средств.КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ДАННОЙ СЕРИИ ДЛЯ ПЕРЕКАЧКИ БЕНЗИНА,СПИРТА И ДРУГИХ ЛЕГКОВОСПЛАМЕНЯЮЩИХСЯ ЖИДКОСТЕЙ.Предназначены для длительной эксплуатации.

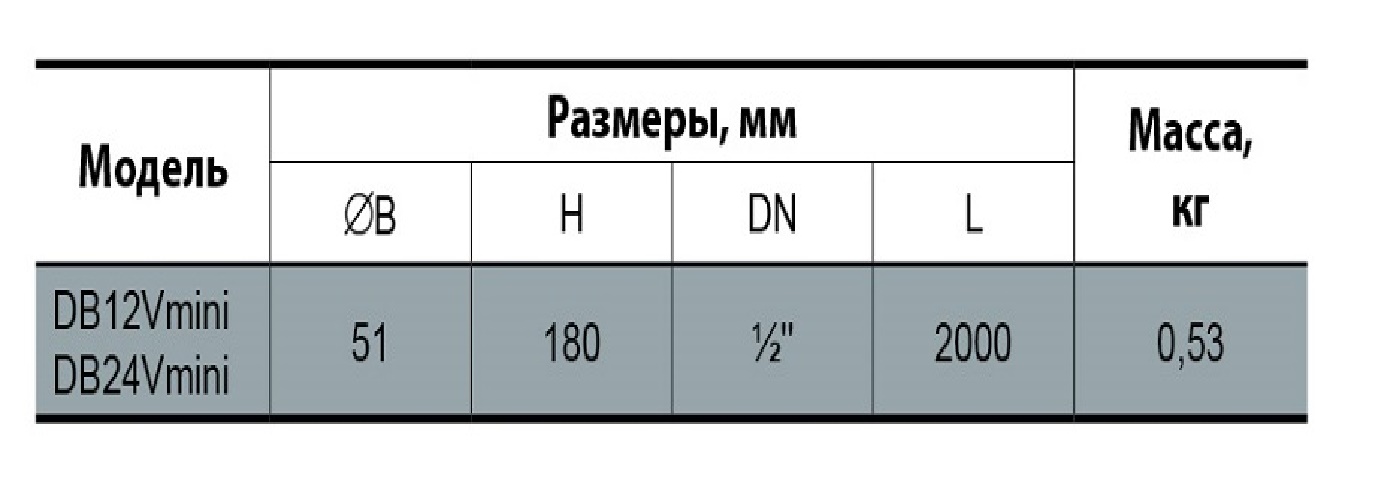

ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные вертикальные погружные;
2.Напорный патрубок изготовлен из технополимера;
3.Вертикальное расположение напорного патрубка;
4.Оболочка корпуса насоса изготовлена из нержавеющей стали;
5.Центробежное рабочее колесо полузакрытого типа изготовлено из полиамида;
6.Для исключения попадания в рабочую зону крупных предметов перед рабочим колесом установлен сетчатый фильтр;
7.Укомплектован двухполюсным выключателем, маркированными клеммными зажимами и кабелем питания.
8.Двигатель постоянного тока;
9.Охлаждение производится перекачиваемой жидкостью;
10.Степень защиты IPX8;
11.Класс нагревостойкости изоляции В;
12.Напряжение питания 12 В для модели DB12 mini и 24 В для модели DB24 mini.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ

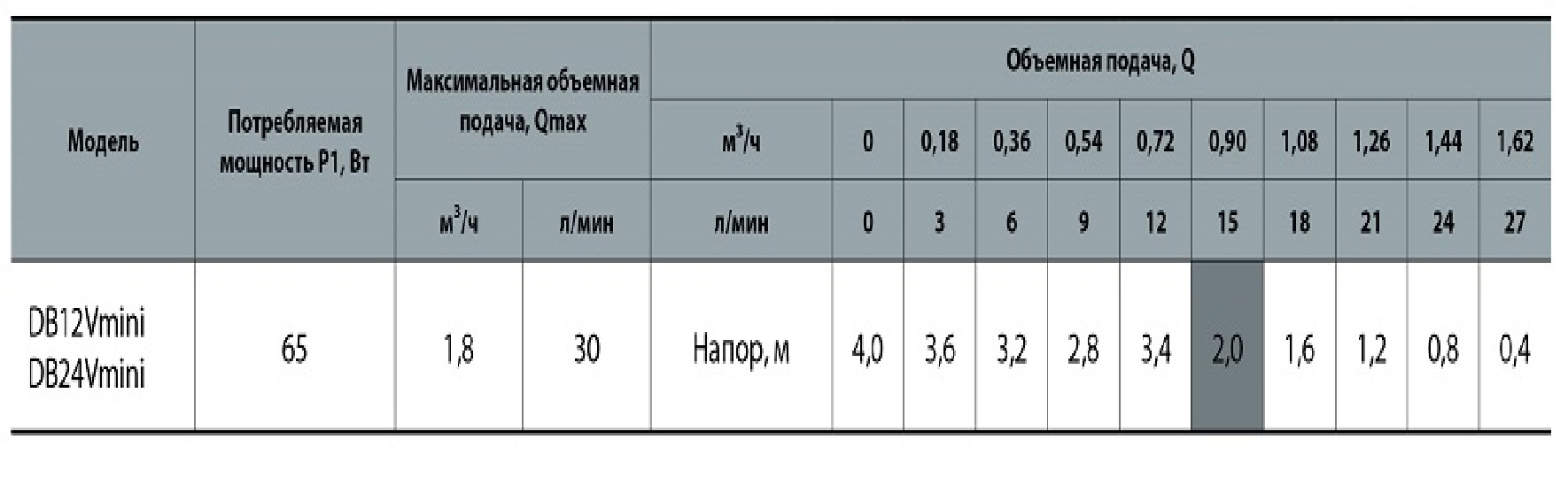

СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается дизельное топливо, вода, маловязкие масла или другие жидкости похожие на воду по плотности и химической активности;
2.Плотность перекачиваемой жидкости не более 1000 кг/м3;
3.Кинематическая вязкость не более 100 сСт;
4.Содержание механических примесей не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более +35 градусов С.
НАСОС ДЛЯ ПЕРЕКАЧИВАНИЯ ДИЗЕЛЬНОГО ТОПЛИВА СЕРИИ DS
Насосы серии DS используются в автохозяйствах,складах ГСМ, для циркуляции технических масел в различных системах,для повышения давления в системах подачи масла,подкачки топлива в системы отопления и т.д.КАТЕГОРИЧЕСКИ НЕПРИЕМЛИМО ПРИМЕНЕНИЕ ДЛЯ ПЕРЕКАЧИВАНИЯ БЕНЗИНА,СПИРТА И ДРУГИХ БЫСТРОВОСПЛАМЕНЯЮЩИХСЯ ЖИДКОСТЕЙ.Предназначены для кратковременной эксплуатации.
ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные поверхностные горизонтальные;
2.Корпус насосной камеры изготовлен из чугуна;
3.Соосное расположение патрубков;
4.Корпус насоса изготовлен из стали с хромовым покрытием;
5.Рабочие элементы шиберно-роторного типа изготовлены из углеродистой стали и полимера;
6.В комплект входят:а)Переходники под шланг,сетчатый фильтр и хомуты ,б)Маркированными клемными зажимами ,в)Ручкой для транспортировки ,г)Кабелем питания;
7.Двигатель постоянного тока;
8.Охлаждение двигателя производится с помощью естественной конвекции;
9.Степень защиты IP44;
10.Класс нагревостойкости изоляции В;
11.Напряжение питания для насоса DS12V 12 В, для насоса DS24V 24 В.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
- Перекачиваемой жидкости: дизельное топливо, керосин, машинное масло
- Плотность, не более 1000 кг / м 3
- Кинематическая вязкость, не более 100 сСт
- Содержание механических примесей: не более 0,01%
- Максимальный размер частиц: не более 0,05 мм
- Максимальная температура перекачиваемой жидкости: + 40 ° С
- Максимально допустимое рабочее давление 0,3 МПа (3 бар)
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ СР
Насосы серии CP- нормальновсасывающие и используются для подачи воды из открытых водоемов,колодцев и накопительных емкостей.Применяются в системах водоснабжения и полива.Предназначены для длительной эксплуатации.Просты в обслуживании и их применение рационально в частном секторе.
ГАБАРИТЫ
модель |
Размер, мм |
Масса, кг | ||||||||||||
L | B | H | l1 | l2 | l3 | b1 | b2 | h1 | h2 | s | D1 | D2 | ||
CP65-40 / 3,0 | 440 | 220 | 260 | 37 | 37 | 82 | 160 | 212 | 166 | 144 | 8 | DN65 PN10 | DN40 PN10 | 40 |
CP64-40 / 4,0 | 490 | 250 | 305 | 37 | 37 | 102 | 190 | 242 | 135 | 170 | 8 | 47 | ||
CP65-40 / 5,0 | 49 | |||||||||||||
CP65-50 / 5,0 | 525 | 265 | 305 | 37 | 37 | 102 | 190 | 245 | 135 | 170 | 8 | DN50 PN10 | 54 | |
CP65-50 / 7,0 | 560 | 270 | 345 | 37 | 37 | 110 | 212 | 262 | 162 | 193 | 8 | 64 | ||
CP65-50 / 7,5 | 71 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из чугуна;
4.Вал комбинированный изготовленный из нержавеющей стали AISI304;
5.Торцовое уплотнение (SIC/SIC/NBR/AISI304);
6.В комплект входят ответные фланцы;
7.Двигатель трехфазный двухполюсный асинхронный , с самовентиляцией;
8.Степень защиты IP 55;
9.Класс нагревостойкости изоляции F;
10.Напряжение питания 380 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |||||
м 3 / ч | л / мин | л / мин | 0 | 166 | 333 | 500 | 666 | 833 | 1000 | 1166 | 1333 | 1500 | |||
СP65-40 / 3,0 | 2,2 | 41 | 683 | Напор, м |
25,0 | 24,5 | 21,3 | 15,0 | 5,5 | ||||||
СP65-40 / 4,0 | 3,0 | 45 | 750 | 30,0 | 29,0 | 26,0 | 20,5 | 10,5 | |||||||
СP65-40 / 5,0 | 4,0 | 48 | 800 | 36,0 | 35,0 | 31,5 | 25,3 | 15,5 | |||||||
СP65-50 / 5,0 | 4,0 | 78 | 1300 | 23,0 | 23,0 | 22,0 | 20,5 | 19,0 | 16,5 | 13,5 | 9,5 | ||||
СP65-50 / 7,0 | 5,5 | 85 | 1417 | 33,0 | 32,5 | 31,6 | 30,5 | 28,3 | 27,5 | 22,0 | 17,5 | 11,0 | |||
СP65-50 / 7,5 | 7,5 | 95 | 1583 | 39,0 | 38,9 | 38,0 | 37,0 | 35,0 | 32,0 | 29,0 | 24,5 | 18,5 | 10,0 |
ОГРАНИЧЕНИЕ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости , похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,01 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перекачиваемой жидкости не более+110 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление 0,7 МПа( 7 бар).
БЫТОВАЯ НАСОСНАЯ СТАНЦИЯ СЕРИИ ZETTA 125
Бытовая насосная станция серии ZETTA 125 используется для бесперебойного водоснабжения частного сектора из колодцев, скважин, сборных резервуаров, водопроводов и других источников.Станция автоматически поддерживает необходимое давление в системе водоснабжения, автоматически включаясь и выключаясь по мере расходования воды. Предназначена для длительной эксплуатации.
ГАБАРИТЫ
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочные горизонтальные с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна с латунной вставкой;
3.Рабочее колесо вихревого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение(графит,керамика,NBR,AISI304);
6.Встроенное реле давления;
7.Встроенный гидроаккумулятор 1 л;
8.Встроенный обратный клапан на всасывающем патрубке;
9.В комплект входят переходные патрубки, обратный клапан и кабель питания;
10.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
11.Степень защиты IP44;
12.Класс нагревостойкости изоляции В;
13.Однофазное исполнение с установленным в корпус насоса конденсатором;
14.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
15.Напряжение питания 220 В,50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается водав или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация не более 1500 г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Содержание хлоридов не более 350г/м3;
5.Содержание сероводорода не более 1,5 г/м3;
6.Показатель рН6,5-9,5;
7.Максимальный размер частиц не более 0,05 мм;
8.Максимальная температура перекачиваемой жидкости +40 градусов С;
9.Максимальная температура окружающей среды +40 градусов С;
10.Максимальное рабочее давление 0,6 МПа(6 бар).
124:МОЙКИ ВЫСОКОГО ДАВЛЕНИЯ | ||||
«Насосы+» GARDEN CW 5,5/1,4 mini | A класс | 4823072207643 | 78,99 | |
«Насосы+» GARDEN CW 7/1,8 | A класс | 4823072206882 | 106,99 | |
«Насосы+» GARDEN CW 7,5/2,2 | A класс | 4823072206875 | 171,99 | |
«Насосы+» Пистолет с насадкой для мойки GARDEN CW | A класс | 4823072207537 | 14,91 | |
«Насосы+» Шланг высокого давления для мойки GARDEN CW, 5.5 м, черный | A класс | 4823072207551 | 9,16 | |
«Насосы+» Шланг высокого давления для мойки GARDEN CW, 8 м, черный | A класс | 4823072207568 | 14,91 | |
«Насосы+» Шланг для очистки сточных труб GARDEN CW | A класс | 4823072207575 | 14,91 | |
«Насосы+» Фильтр сетчастый для мойки GARDEN CW | A класс | 4823072207544 | 0,80 |
МОЙКИ ВЫСОКОГО ДАВЛЕНИЯ СЕРИИ GARDEN CW mini
Аппарат для мойки высокого давления серии GARDEN CW mini является высоконапорным оборудованием, который используется для мойки автомобилей, строений, инструментов с помощью струи высокого давления( при необходимости можно добавить моющие средства). Аппарат может быть подключен к водопроводной магистрали или накопительной емкости.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.корпус изделия изготовлен из пластика;
2.Плунжерный насос, корпус которого изготовлен из алюминиевого сплава;
3.Плунжеры изготовлены из нержавеющей стали;
4.Электродвигатель переменного тока с коллекторно-щеточным механизмом;
5.Для защиты от перегрузки в обмотку двигателя встроен термовыключатель.
СВОДНАЯ ТАБЛИЦА ХАРАКТЕРИСТИК
ОГРАНИЧЕНИЯ ПО ЭКСПЛУАТАЦИИ
1.Работает на чистой воде( кроме морской);
2.Общая минерализация воды не более 1500 г/м3;
3.Содержание механических примесей не более 20 г/м3;
4.Максимальная температура окружающей среды не более +40 градусов С;
5.Максимальная температура перекачиваемой жидкости не более +50 градусов С.
ЦЕНТРОБЕЖНЫЕ НАСОСЫ СЕРИИ 2DK
Центробежные насосы серии 2DK являются нормальновсасывающими и используются для подачи воды из открытых водоемов,скважин, колодцев и накопительных емкостей.Применяются в системах дождевального и гравитационного орошения и полива, в небольших промышленных системах и системах ирригации.Предназначены для длительной эксплуатации.
ГАБАРИТЫ
модель |
Размер, мм | Масса, кг | ||||||||||
L | B | H | b | d | h | l1 | l2 | l3 | DN1 | DN2 | ||
2DK17 | 360 | 200 | 205 | 120 | 10 | 95 | 100 | 70 | 170 | G2-B | G2-B | 16 |
2DK20 | 17 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Центробежное рабочее колесо закрытого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Торцовое уплотнение (графит, керамика,NBR,AISI 304);
6.Укомплектован сетевым кабелем;
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | ||||||||||||
м 3 / ч | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | |||||
м 3 / ч | л / мин | л / мин | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |||
2DK17 | 1320 | 31 | 517 | Напор, м | 17 | 16,8 | 16,2 | 15,8 | 15 | 14 | 13 | 11,6 | 9,6 | 7,8 | 5,6 | |
2DK20 | 1660 | 33 | 550 | 20 | 19,5 | 19 | 18,5 | 17,5 | 16,5 | 15,2 | 13,5 | 11,8 | 9,5 | 7 |
ОГРАНИЧЕНИЕ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похожие на воду по плотности и химической активности;
2.Общая минерализация воды не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 0,1 %;
5.Максимальный размер частиц не более 0,2 мм;
6.Максимальная температура перкачиваемой жидкости не более +60 градусов С;
7.Максимальная температура окружающей среды не более +40 градусов С;
8.Максимальное рабочее давление не более 0,6 МПа (6 бар).
ВИХРЕВЫЕ САМОВСАСЫВАЮЩИЕ НАСОСЫ СЕРИИ TPS
Насосы серии TPS используются для подачи воды из открытых водоемов, скважин, колодцев и накопительных емкостей.Применяются в системах полива, системах капельного орошения и автоматического водоснабжения, для повышения давления в частном секторе.Благодаря конструкции рабочего колеса могут перекачивать жидкости в которых присутствует воздух или газ.Конструкция насосной камеры и обратный клапан на входном патрубке позволяют извлекать и выталкивать воздух из перекачиваемой жидкости,что и определяет самовсасывание агрегата( при этом насосная камера насоса должна быть заполнена жидкостью).Рационально применение при необходимости высокого напора и небольшой объемной подачи.
ГАБАРИТЫ
модель | Размер, мм | Масса, кг | ||||||||||||||
a | f | h | h1 | h2 | h3 | i | m | n | k | n1 | w | s | DN1 | DN2 | ||
TPS60 | 34 | 240 | 212 | 170 | 32 | 202 | 119 | 82 | 149 | 120 | 100 | 52 | 9 | G1-B | G1-B | 6,0 |
TPS70 | 34 | 285 | 240 | 180 | 43 | 235 | 132 | 90 | 177 | 138 | 112 | 67 | 9 | 9,8 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1.Моноблочный горизонтальный с одним рабочим колесом;
2.Корпус насосной камеры изготовлен из чугуна;
3.Рабочее колесо вихревого типа изготовлено из латуни;
4.Вал изготовлен из нержавеющей стали AISI304;
5.Встроен клапан на всасывающем патрубке;
6.Укомплектован сетевым кабелем;
7.Двигатель асинхронный двухполюсный с короткозамкнутым ротором и самовентиляцией;
8.Степень защиты IP44;
9.Класс нагревостойкости изоляции В;
10.Однофазное исполнение с встроенным в коробку выводов конденсатором;
11.Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском;
12.Напряжение питания 220 В, 50 Гц.
ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ
модель | Потребляемая мощность (P1), Вт |
Потребляемая мощность (P2), Вт |
Максимальная объемная подача, Qmax |
Объемная подача, Q | |||||||||||
м 3 / ч | 0 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | |||||
м 3 / ч | л / мин | л / мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | |||
TPS60 | 370 | 2,1 | 35 | Напор, м | 40 | 34 | 29 | 24 | 19 | 13 | 8 | ||||
TPS70 | 750 | 3,2 | 53 | 57 | 52 | 47 | 41 | 37 | 30 | 26 | 21 | 16 | 11 |
ОГРАНИЧЕНИЕ ПО ЭКСПЛУАТАЦИИ
1.Перекачивается вода или другие жидкости, похжие на воду по плотности и химической активности;
2.Общая минерализация не более 1500 г/м3;
3.Показатель рН6,5-9,5;
4.Содержание механических примесей не более 20 г/м3;
5.Максимальный размер частиц не более 0,05 мм;
6.Максимальная температура перекачиваемой жидкости не более +40 градусов С;
7.Максимальная температура окружающей среды +40 градусов С;
8.Максимальное рабочее давление 0,8 МПа (8 бар).
ПРОДУКЦИЯ ТМ DAB
Цены на продукцию ТМ
DAB можно выяснить в рубрике » Прайс-лист на продукцию ТМ DAB»
Самовсасывающий центробежный насос, обладающий высокой мощностью всасывания даже при наличии пузырьков воздуха.
DAB JET, JETINOX, JETCOM подходят для перекачивания воды с низким уровнем песчаных примесей.
В основном используется в бытовых установках водоснабжения.
Подходит для небольших ферм и садовых хозяйств, мелких промышленных предприятий, а также для систем, требующих самовсасывания.
Технические характеристики
Рабочий диапазон: JET-JETINOX от 0,4 до 10,5 м³/ч с напором до 62 метров, JETCOM от 0,6 до 5,4 м³/ч с напором до 54 метров.
Требования к качеству жидкости: жидкость должна быть чистой, свободной от твердых или абразивных загрязнений, невязкой, неагрессивной, некристаллизованной и химически нейтральной.
Температурный диапазон жидкости: для бытового применения: от 0 °C до +35 °C (EN 60335-2-41); для прочих применений: от 0 °C до +40 °C.
Максимальная температура окружающей среды: +40 °C, JETINOX +50°C.
Максимальное рабочее давление: JET-JETINOX 8 бар (800 кПа), JETCOM 6 бар (600 кПа).
Монтаж: стационарный, в горизонтальном положении.
Специальные варианты исполнения по запросу: отличающиеся значения частоты и/или напряжения.
Класс защиты электродвигателя: IP 44.
Класс защиты контактной группы: IP 55.
Класс изоляции: F.
Стандартное входное напряжение: однофазное 220/240 В – 50 Гц; трехфазное 230/400 В – 50 Гц.
Конструктивные особенности насоса
Корпус насоса DAB JET: чугун.
Корпус насоса DAB JETINOX: нержавеющая сталь.
Корпус насоса DAB JETCOM: технополимер.
Опора электродвигателя: литой под давлением алюминий.
Рабочее колесо, диффузор, трубка Вентури и защита от песка: технополимер.
Регулировочное кольцо: нержавеющая сталь.
Торцевое уплотнение: углеграфит/керамика.
Конструктивные особенности электродвигателя
Асинхронного типа, закрытый, с внешним воздушным охлаждением.
Для обеспечения низкого уровня шума и длительного срока эксплуатации ротор установлен на шарикоподшипниках увеличенного размера с постоянной консистентной смазкой.
Встроенный тепловой выключатель и защита от перегрузки по току, конденсатор постоянно включен в однофазном исполнении.
Для защиты трехфазного электродвигателя следует обеспечить защиту от перегрузки, соответствующую действующим нормам.
Изготовлено в соответствии с CEI 2-3 и CEI 61-69 (EN 60335-2-41).
Гидравлические характеристики
DAB JET
МОДЕЛЬ | Q = м³/ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3 | 3,6 | 4,2 | 4,8 |
Q = л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | |
JET 62 M | Высота (м) | 42 | 35 | 29,2 | 25,6 | 22,9 | 21,1 | |||
JET 82 M | 47 | 40 | 34 | 30 | 26,2 | 23,5 | 20,3 | |||
JET 82 T | 47 | 40 | 34 | 30 | 26,2 | 23,5 | 20,3 | |||
JET 102 M | 53,8 | 47 | 41 | 36,3 | 32,4 | 28,8 | 25,8 | |||
JET 102 T | 53,8 | 47 | 41 | 36,3 | 32,4 | 28,8 | 25,8 | |||
JET 112 M | 61 | 54 | 47,8 | 42,8 | 38,8 | 34,8 | 20 | |||
JET 112 T | 61 | 54 | 47,8 | 42,8 | 38,8 | 34,8 | 20 | |||
JET 92 M | 36,2 | 33,5 | 31 | 28,4 | 26 | 24 | 21,8 | 19,6 | 17 | |
JET 132 M | 48,3 | 45,6 | 42,8 | 40 | 37,6 | 35 | 32,5 | 30 | 27,2 | |
JET 132 T | 48,3 | 45,6 | 42,8 | 40 | 37,6 | 35 | 32,5 | 30 | 27,2 |
DAB JETINOX
МОДЕЛЬ | Q = м³/ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 |
Q = л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | |
JETINOX 82 M | Высота (м) | 47 | 40 | 34 | 30 | 26,2 | 23,5 | 20,3 | ||
JETINOX 82 T | 47 | 40 | 34 | 30 | 26,2 | 23,5 | 20,3 | |||
JETINOX 102 M | 53,8 | 47 | 41 | 36,3 | 32,4 | 28,8 | 25,8 | |||
JETINOX 102 T | 53,8 | 47 | 41 | 36,3 | 32,4 | 28,8 | 25,8 | |||
JETINOX 112 M | 61 | 54 | 47,8 | 42,8 | 38,8 | 34,8 | 20 | |||
JETINOX 112 T | 61 | 54 | 47,8 | 42,8 | 38,8 | 34,8 | 20 | |||
JETINOX 92 M | 36,2 | 33,5 | 31 | 28,4 | 26 | 24 | 21,8 | 19,6 | 17,5 | |
JETINOX 132 M | 48,3 | 45,6 | 42,8 | 40 | 37,6 | 35 | 32,5 | 30 | 27,2 | |
JETINOX 132 T | 48,3 | 45,6 | 42,8 | 40 | 37,6 | 35 | 32,5 | 30 | 27,2 |
DAB JETCOM
МОДЕЛЬ | Q = м³/ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 |
Q = л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | |
JETCOM 62 M | Высота (м) | 42 | 35 | 29,2 | 25,6 | 22,9 | 13 | |||
JETCOM 82 M | 47 | 40 | 34 | 30 | 26,2 | 23,5 | 20 | |||
JETCOM 102 M | 53,8 | 47 | 41 | 36,3 | 32,4 | 28,8 | 25,8 | |||
JETCOM 102 T | 53,8 | 47 | 41 | 36,3 | 32,4 | 28,8 | 25,8 | |||
JETCOM 92 M | 36,2 | 33,5 | 31 | 28,4 | 26 | 24 | 21,8 | 19,6 | 17,5 | |
JETCOM 132 M | 48,3 | 45,6 | 42,8 | 40 | 37,6 | 35 | 32,5 | 30 | 27,2 | |
JETCOM 132 T | 48,3 | 45,6 | 42,8 | 40 | 37,6 | 35 | 32,5 | 30 | 27,2 |
Электрические характеристики
DAB JET
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | ||||
JET 82 M | 1 × 220–240 В ~ | 0,85 | 0,6 | 0,8 | 3,8 | 12,5 | 450 |
JET 82 T | 3 × 230–400 В ~ | 0,86 | 0,6 | 0,8 | 2,8–1,6 | – | – |
JET 112 M | 1 × 220–240 В ~ | 1,4 | 1 | 1,36 | 6,2 | 25 | 450 |
JET 112 T | 3 × 230–400 В ~ | 1,35 | 1 | 1,36 | 4,3–2,5 | – | – |
JET 132 M | 1 × 220–240 В ~ | 1,49 | 1 | 1,36 | 6,6 | 25 | 450 |
JET 132 T | 3 × 230–400 В ~ | 1,43 | 1 | 1,36 | 4,7–2,7 | – | -– |
DAB JETINOX
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | ||||
JETINOX 102 M | 1 × 220–240 В ~ | 1,13 | 0,75 | 1 | 5,1 | 16 | 450 |
JETINOX 102 T | 3 × 230–400 В ~ | 1,04 | 0,75 | 1 | 3,3–1,9 | – | -– |
JETINOX 92 M | 1 × 220–240 В ~ | 0,94 | 0,75 | 1 | 4,2 | 14 | 450 |
JETINOX 132 M | 1 × 220–240 В ~ | 1,49 | 1 | 1,36 | 6,6 | 25 | 450 |
JETINOX 132 T | 3 × 230–400 В ~ | 1,43 | 1 | 1,36 | 4,7–2,7 | – | – |
DAB JETCOM
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | ||||
JETCOM 82 M | 1 × 220–240 В ~ | 0,85 | 0,6 | 0,8 | 3,8 | 12,5 | 450 |
JETCOM 92 M | 1 × 220–240 В ~ | 0,94 | 0,75 | 1 | 4,2 | 14 | 450 |
JETCOM 132 M | 1 × 220–240 В ~ | 1,49 | 1 | 1,36 | 6,6 | 25 | 450 |
JETCOM 132 T | 3 × 230–400 В ~ | 1,43 | 1 | 1,36 | 4,7–2,7 | – | – |
JET 151-251, JET 200-300. Электрические самовсасывающие центробежные насосы |
DAB JET самовсасывающий центробежный насос, обладающий высокой мощностью всасывания даже при наличии пузырьков воздуха.
Подходит для перекачивания воды с низким уровнем песчаных примесей.
В основном используется в бытовых установках водоснабжения.
Подходит для небольших ферм и садовых хозяйств, мелких промышленных предприятий, а также для систем, требующих самовсасывания.
Технические характеристики
Рабочий диапазон: от 0,4 до 10,5 м³/ч с напором до 62 метров.
Требования к качеству жидкости: жидкость должна быть чистой, свободной от твердых или абразивных загрязнений, невязкой, неагрессивной, некристаллизованной и химически нейтральной, иметь свойства, близкие к свойствам воды.
Температурный диапазон жидкости: для бытового применения: от 0 °C до +35 °C (EN 60335-2-41); для прочих применений: от 0 °C до +40 °C.
Максимальная температура окружающей среды: +40 °C.
Максимальное рабочее давление: 8 бар (800 кПа).
Монтаж: стационарный, в горизонтальном положении.
Специальные варианты исполнения по запросу: отличающиеся значения частоты и/или напряжения.
Класс защиты электродвигателя: IP 44.
Класс защиты контактной группы: IP 55.
Класс изоляции: F.
JET 200-300
Стандартное входное напряжение: однофазное 220/240 В – 50 Гц; трехфазное 230/400 В – 50 Гц.
Конструктивные особенности насоса
Опора электродвигателя и корпус насоса: чугун.
Рабочее колесо, диффузор, трубка Вентури и защита от песка: технополимер.
Версии JET 151 и 251 оснащены двойным рабочим колесом.
Регулировочное кольцо: нержавеющая сталь.
Торцевое уплотнение: углеграфит/керамика.
Конструктивные особенности электродвигателя
Асинхронного типа, закрытый, с внешним воздушным охлаждением.
Для обеспечения низкого уровня шума и длительного срока эксплуатации ротор установлен на шарикоподшипниках увеличенного размера с постоянной консистентной смазкой.
Встроенный тепловой выключатель и защита от перегрузки по току, конденсатор постоянно включен в однофазном исполнении.
Для защиты трехфазного электродвигателя следует обеспечить защиту от перегрузки, соответствующую действующим нормам.
Изготовлено в соответствии с CEI 2-3 и CEI 61-69 (EN 60335-2-41).
Гидравлические характеристики JET 151-251-200-300
МОДЕЛЬ | Q = м³/ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 6 | 7,2 | 9 | 9,6 | 10,5 |
Q = л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 150 | 160 | 175 | |
JET 151 M | Высота (м) | 61 | 58,2 | 56 | 53 | 50 | 46 | 43 | 36 | ||||||
JET 151 T | 61 | 58,2 | 56 | 53 | 50 | 46 | 43 | 36 | |||||||
JET 251 M | 62 | 60 | 58 | 56 | 54 | 51 | 48,5 | 46 | 43,5 | 39 | 34,2 | ||||
JET 251 T | 62 | 60 | 58 | 56 | 54 | 51 | 48,5 | 46 | 43,5 | 39 | 34,2 | ||||
JET 200 M | 41 | 37,5 | 36,5 | 35,2 | 34 | 33 | 31,8 | 29,5 | 27,2 | 24 | 22,8 | 21,3 | |||
JET 200 T | 41 | 37,5 | 36,5 | 35,2 | 34 | 33 | 31,8 | 29,5 | 27,2 | 24 | 22,8 | 21,3 | |||
JET 300 M | 51 | 48 | 47 | 46 | 44,5 | 43 | 42 | 40 | 37 | 33 | 32 | 29 | |||
JET 300 T | 51 | 48 | 47 | 46 | 44,5 | 43 | 42 | 40 | 37 | 33 | 32 | 29 |
Электрические характеристики
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | ||||
JET 251 M | 1 × 220–240 В ~ | 2 | 1,85 | 2,5 | 10 | 40 | 450 |
JET 251 T | 3 × 230–400 В ~ | 2 | 1,85 | 2,5 | 6,9–4 | – | -– |
JET 200 M | 1 × 220–240 В ~ | 2,0 | 1,5 | 2 | 9 | 31,5 | 450 |
JET 200 T | 3 × 230–400 В ~ | 2,0 | 1,5 | 2 | 6,8–3,9 | – | – |
JET 300 M | 1 × 220–240 В ~ | 2,7 | 2,2 | 3 | 12 | 40 | 450 |
JET 300 T | 3 × 230–400 В ~ | 2,7 | 2,2 | 3 | 8,5–4,9 | – | -– |
EUROPRO HIGH FLOW. Электрические центробежные насосы |
DAB EUROPRO HIGH FLOW высокопроизводительные самовсасывающие центробежные насосы со встроенным фильтром предварительной очистки высокой пропускной способности.
Полностью защищенный от попадания воды двух или четырехполюсный электродвигатель.
Данный чрезвычайно малошумный и высоконадежный насос разработан для обеспечения циркуляции и фильтрации воды в крупных системах фильтрации для бассейнов.
Благодаря тому, что торцевое уплотнение выполнено из стали марки AISI 316, данные насосы также подходят для перекачки морской воды.
Технические характеристики
Рабочий диапазон: до 190 м³/ч, напор – до 22 метров.
Температурный диапазон перекачиваемой жидкости: до 40 °C.
Перекачиваемая жидкость: чистая вода, слегка загрязненная вода, слабоагрессивная вода (полигексаметилен-бигуанид) или вода, обработанная электролитическим хлором.
Максимальная температура окружающей среды: 40 °C
Монтаж: в горизонтальном положении.
Специальные варианты исполнения, поставляемые по запросу: другие значения частоты и напряжения.
Класс защиты клеммной панели: IP55.
Класс изоляции: F
Стандартное напряжение: 3 × 230–400 В 50 Гц до 4 кВт
3 × 400–690 В 50 Гц выше 4 кВт
Электродвигатели IE2, от 0,75 до 5,5 кВт – IE3 ≥ 7,5 кВт в стандартной версии
Конструктивные особенности насоса
Корпус фильтра предварительной очистки, корпус насоса, спиральная камера, крышка спиральной камеры и крышка корпуса насоса выполнены из армированного стекловолокном технополимера, устойчивого к воздействию химических продуктов, содержащихся в воде плавательных бассейнов.
Кассета фильтра предварительной очистки выполнена из полиэтилена.
Крышка фильтра предварительной очистки изготовлена из прозрачного поликарбоната и оснащена запорными ручками-барашками.
Конструктивные особенности
Двух или четырехполюсный (в зависимости от модели) асинхронный двигатель закрытого типа с внешним воздушным охлаждением и широким диапазоном мощности от 3 до 15 л. с.
Гидравлические характеристики
МОДЕЛЬ | Высота = м | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
EUROPRO 350 T | Q (м³/ч) |
62 | 51 | 40 | 28 | 8 | ||||
EUROPRO 400 T | 72 | 63 | 54 | 42 | 28 | 7 | ||||
EUROPRO 550 T | 122 | 104 | 84 | 52 | ||||||
EUROPRO 750 T | 144 | 126 | 106 | 84 | 56 | |||||
EUROPRO 1000 T | 160 | 144 | 126 | 107 | 84 | 48 | ||||
EUROPRO 1250 T | 176 | 160 | 144 | 125 | 105 | 80 | 50 | |||
EUROPRO 1500 T | 180 | 168 | 155 | 142 | 130 | 115 | 96 | 67 |
Электрические характеристики
МОДЕЛЬ | ВХОДНАЯ МОЩНОСТЬ 50 Гц | ТИП ЭЛЕКТРОДВИГАТЕЛЯ | P1 МАКС. кВт |
P2 НОМИНАЛЬНАЯ | Номинальный ток A | Число об/мин | |||
л. с. | кВт | 230 | 400 | 690 | |||||
EUROPRO 350 T | 3 × 230–400 В | IE2 | 2,97 | 3 | 2,2 | 9,4 | 5,3 | — | 1450 |
EUROPRO 400 T | 3 × 230–400 В | IE2 | 3,83 | 4 | 3 | 12,5 | 6,9 | — | 1450 |
EUROPRO 550 T | 3 × 230–400 В | IE2 | 5,54 | 5,5 | 4 | 15,3 | 8,8 | — | 1450 |
EUROPRO 750 T | 3 × 400–690 В | IE2 | 6,85 | 7,5 | 5,5 | — | 12 | 7 | 1450 |
EUROPRO 1000 T | 3 × 400–690 В | IE3 | 8,26 | 10 | 7,5 | — | 16,2 | 9,6 | 1450 |
EUROPRO 1250 T | 3 × 400–690 В | IE3 | 13,74 | 12,5 | 9,2 | — | 17,9 | 10,1 | 2850 |
EUROPRO 1500 T | 3 × 400–690 В | IE3 | 15,73 | 15 | 11 | — | 19,9 | 11 | 2850 |
EUROINOX. Многоступенчатый самовсасывающий центробежный насос для бытового водоснабжения |
DAB EUROINOX многоступенчатый центробежный насос с горизонтально расположенным валом; отличается высокой мощностью всасывания даже при наличии в воде воздушных пузырьков, исключительно низким уровнем шума, подходит для бытового водоснабжения и повышения давления, орошения садов, а также простой перекачки воды.
Технические характеристики
Рабочий диапазон: от 10 до 120 литров/мин с напором до 72 м.
Требования к качеству жидкости: жидкость должна быть чистой, свободной от твердых или абразивных загрязнений, невязкой, неагрессивной, некристаллизованной и химически нейтральной, иметь свойства, близкие к свойствам воды.
Температурный диапазон жидкости: от 0 °C до +35 °C для бытового применения (EN 60335-2-41).
Максимальная температура окружающей среды: +40 °C.
Максимальное рабочее давление: 8 бар (800 кПа).
Монтаж: стационарный или портативное использование, в горизонтальном положении.
Класс защиты электродвигателя: IP 44.
Класс защиты контактной группы: IP 55.
Класс изоляции: F.
Стандартное входное напряжение: однофазное 220/240 В – 50 Гц; трехфазное 230/400 В – 50 Гц.
Конструктивные особенности насоса
Корпус насоса: нержавеющая сталь.
Опора электродвигателя: литой под давлением алюминий; крышка держателя уплотнения: нержавеющая сталь AISI 304.
Торцевое уплотнение: углеграфит/керамика.
Вал ротора: нержавеющая сталь AISI 304.
Корпус рабочего колеса и диффузора, а также диффузор: технополимер.
Регулировочное кольцо: нержавеющая сталь.
Конструктивные особенности электродвигателя
Асинхронный электродвигатель, рассчитанный на длительную эксплуатацию.
Встроенный тепловой выключатель и защита от перегрузки по току, конденсатор постоянно включен в однофазном исполнении.
Для защиты трехфазной модификации пользователь должен обеспечить защиту от перегрузки.
Гидравлические характеристики EUROINOX
МОДЕЛЬ | Q = м³/ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 6 | 7,2 |
Q = л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | |
EUROINOX 25/30 M | Высота (м) | 34 | 31,7 | 28,3 | 23,5 | 17,5 | 11 | |||||
EUROINOX 30/30 M | 46 | 42,2 | 37,8 | 31,2 | 23,3 | 14,3 | ||||||
EUROINOX 40/30 M | 57 | 52,7 | 47 | 38,8 | 29 | 17,7 | ||||||
EUROINOX 30/50 M | 42 | 40,2 | 38,2 | 36,2 | 33,8 | 30 | 24,8 | 19,5 | 14 | |||
EUROINOX 30/50 T | 42 | 40,2 | 38,2 | 36,2 | 33,8 | 30 | 24,8 | 19,5 | 14 | |||
EUROINOX 40/50 M | 58 | 55,3 | 52,8 | 50,1 | 47,1 | 42,7 | 35,8 | 28 | 19 | |||
EUROINOX 40/50 T | 58 | 55,3 | 52,8 | 50,1 | 47,1 | 42,7 | 35,8 | 28 | 19 | |||
EUROINOX 50/50 M | 72 | 68,5 | 65,5 | 62,1 | 58,2 | 52,2 | 43,6 | 34,5 | 26 | |||
EUROINOX 50/50 T | 72 | 68,5 | 65,5 | 62,1 | 58,2 | 52,2 | 43,6 | 34,5 | 26 | |||
EUROINOX 30/80 M | 47 | 46,5 | 45 | 43,5 | 41 | 38 | 34,5 | 31 | 23 | 12 | ||
EUROINOX 30/80 T | 47 | 46,5 | 45 | 43,5 | 41 | 38 | 34,5 | 31 | 23 | 12 | ||
EUROINOX 40/80 M | 59 | 57 | 56 | 54 | 51 | 47 | 43,5 | 39 | 29,5 | 16,5 | ||
EUROINOX 40/80 T | 59 | 57 | 56 | 54 | 51 | 47 | 43,5 | 39 | 29,5 | 16,5 |
Электрические характеристики
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||
№ РАБОЧЕГО КОЛЕСА | ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | |||||
EUROINOX 25/30 M | 3 | 1 × 220–240 В ~ | 0,520 | 0,37 | 0,5 | 2,4 | 10 | 450 |
EUROINOX 30/30 M | 4 | 1 × 220–240 В ~ | 0,760 | 0,45 | 0,6 | 3,2 | 12,5 | 450 |
EUROINOX 40/30 M | 5 | 1 × 220–240 В ~ | 0,880 | 0,55 | 0,75 | 3,9 | 12,5 | 450 |
EUROINOX 25/30 M | 3 | 1 × 220–240 В ~ | 0,520 | 0,37 | 0,5 | 2,4 | 10 | 450 |
EUROINOX 30/30 M | 4 | 1 × 220–240 В ~ | 0,760 | 0,45 | 0,6 | 3,2 | 12,5 | 450 |
EUROINOX 40/30 M | 5 | 1 × 220–240 В ~ | 0,880 | 0,55 | 0,75 | 3,9 | 12,5 | 450 |
EUROINOX 30/50 M | 3 | 1 × 220–240 В ~ | 0,880 | 0,55 | 0,75 | 3,9 | 12,5 | 450 |
EUROINOX 30/50 T | 3 × 230–400 В ~ | 0,870 | 0,55 | 0,75 | 2,8–1,6 | – | – | |
EUROINOX 40/50 M | 4 | 1 × 220–240 В ~ | 1,200 | 0,75 | 1 | 5,3 | 25 | 450 |
EUROINOX 40/50 T | 3 × 230–400 В ~ | 1,180 | 0,75 | 1 | 3,8–2,2 | – | – | |
EUROINOX 50/50 M | 5 | 1 × 220–240 В ~ | 1,480 | 1 | 1,36 | 6,3 | 25 | 450 |
EUROINOX 50/50 T | 3 × 230–400 В ~ | 1,440 | 1 | 1,36 | 4,4–2,5 | – | – | |
EUROINOX 30/80 M | 4 | 1 × 220–240 В ~ | 1,200 | 0,8 | 1,1 | 5,3 | 25 | 450 |
EUROINOX 30/80 T | 3 × 230–400 В ~ | 1,180 | 0,8 | 1,1 | 3,8–2,2 | – | – | |
EUROINOX 40/80 M | 5 | 1 × 220–240 В ~ | 1,480 | 1 | 1,36 | 6,5 | 25 | 450 |
EUROINOX 40/80 T | 3 × 230–400 В ~ | 1,440 | 1 | 1,36 | 4,4–2,5 | – | – |
DAB EURO. Самовсасывающие многоступенчатые центробежные насосы
Многоступенчатый центробежный насос DAB EURO с горизонтально расположенным валом; отличается исключительно низким уровнем шума, подходит для бытового водоснабжения и повышения давления, орошения садов, а также простой перекачки воды.
Технические характеристики
Рабочий диапазон: от 10 до 120 литров/мин с напором до 72 м.
Требования к качеству жидкости: жидкость должна быть чистой, свободной от твердых или абразивных загрязнений, невязкой, неагрессивной, некристаллизованной и химически нейтральной, иметь свойства, близкие к свойствам воды.
Температурный диапазон жидкости: для бытового применения: от 0 °C до +35 °C (EN 60335-2-41); для прочих применений: от 0 °C до +40 °C.
Максимальная температура окружающей среды: +40 °C.
Максимальное рабочее давление: 8 бар (800 кПа).
Монтаж: стационарный или портативное использование, в горизонтальном положении.
Класс защиты электродвигателя: IP 44.
Класс защиты контактной группы: IP 55.
Класс изоляции: F
Стандартное входное напряжение: однофазное 220–240 В – 50 Гц –
2 полюса; трехфазное 230/400 В – 50 Гц – 2 полюса.
Конструктивные особенности насоса
Корпус насоса: чугун 200 UNI ISO 185.
Опора электродвигателя: литой под давлением алюминий; крышка держателя уплотнения: нержавеющая сталь AISI 304.
Торцевое уплотнение: углеграфит/керамика.
Вал ротора: нержавеющая сталь AISI 304.
Корпус рабочего колеса и диффузора, а также диффузор: технополимер.
Регулировочное кольцо: нержавеющая сталь.
Конструктивные особенности электродвигателя
Асинхронный электродвигатель, рассчитанный на длительную эксплуатацию.
Встроенный тепловой выключатель и защита от перегрузки по току, конденсатор постоянно включен в однофазном исполнении.
Для защиты трехфазной модификации пользователь должен обеспечить защиту от перегрузки.
Гидравлические характеристики EURO
МОДЕЛЬ | Q = м³/ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 6 | 7,2 |
Q = л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | |
EURO 25/30 M | Высота (м) | 34,4 | 31,7 | 28,3 | 23,5 | 17,5 | 11 | |||||
EURO 30/30 M | 46 | 42,2 | 37,8 | 31,2 | 23,3 | 14,3 | ||||||
EURO 40/30 M | 57 | 52,7 | 47 | 38,8 | 29 | 17,7 | ||||||
EURO 30/50 M | 42,5 | 40,2 | 38,2 | 36,2 | 33,8 | 30 | 24,8 | 19,5 | 14 | |||
EURO 40/50 M | 57,5 | 55,3 | 52,8 | 50,1 | 47,1 | 42,7 | 35,8 | 28 | 19 | |||
EURO 40/50 T | 57,5 | 55,3 | 52,8 | 50,1 | 47,1 | 42,7 | 35,8 | 28 | 19 | |||
EURO 50/50 M | 72 | 68,5 | 65,5 | 62,1 | 58,2 | 52,2 | 43,6 | 34,5 | 26 | |||
EURO 50/50 T | 72 | 68,5 | 65,5 | 62,1 | 58,2 | 52,2 | 43,6 | 34,5 | 26 | |||
EURO 30/80 M | 47 | 46,5 | 45 | 43,5 | 41 | 38 | 34,5 | 31 | 23 | 12 | ||
EURO 30/80 T | 47 | 46,5 | 45 | 43,5 | 41 | 38 | 34,5 | 31 | 23 | 12 | ||
EURO 40/80 M | 59 | 57 | 56 | 54 | 51 | 47 | 43,5 | 39 | 29,5 | 16,5 | ||
EURO 40/80 T | 59 | 57 | 56 | 54 | 51 | 47 | 43,5 | 39 | 29,5 | 16,5 |
Электрические характеристики
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||
№ РАБОЧЕГО КОЛЕСА | ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | |||||
EURO 25/30 M | 3 | 1 × 220–240 В ~ | 0,510 | 0,37 | 0,5 | 2,4 | 10 | 450 |
EURO 30/30 M | 4 | 1 × 220–240 В ~ | 0,74 | 0,45 | 0,6 | 3,2 | 12,5 | 450 |
EURO 40/30 M | 5 | 1 × 220–240 В ~ | 0,870 | 0,55 | 0,75 | 3,9 | 12,5 | 450 |
EURO 30/50 M | 3 | 1 × 220–240 В ~ | 0,880 | 0,55 | 0,75 | 3,9 | 12,5 | 450 |
EURO 40/50 M | 4 | 1 × 220–240 В ~ | 1,200 | 0,75 | 1 | 5,3 | 25 | 450 |
EURO 40/50 T | 3 × 230–240 В ~ | 1,180 | 0,75 | 1 | 3,8–2,2 | – | – | |
EURO 50/50 M | 5 | 1 × 220–240 В ~ | 1,480 | 1 | 1,36 | 6,3 | 25 | 450 |
EURO 50/50 T | 3 × 230–400 В ~ | 1,440 | 1 | 1,36 | 4,4–2,5 | – | – | |
EURO 30/80 M | 4 | 1 × 220–240 В ~ | 1,2 | 0,8 | 1,1 | 5,3 | 25 | 450 |
EURO 30/80 T | 3 × 230–400 В ~ | 1,18 | 0,8 | 1,1 | 3,8–2,2 | – | – | |
EURO 40/80 M | 5 | 1 × 220–240 В ~ | 1,48 | 1 | 1,36 | 6,3 | 25 | 450 |
EURO 40/80 T | 3 × 230–400 В ~ | 1,44 | 1 | 1,36 | 4,4–2,5 | – | – |
EUROCOM. Многоступенчатый центробежный насос для бытового водоснабжения
DAB EUROCOM многоступенчатый центробежный насос с горизонтально расположенным валом; отличается исключительно низким уровнем шума, подходит для бытового водоснабжения и повышения давления, орошения садов, а также простой перекачки воды.
Технические характеристики
Рабочий диапазон: от 10 до 120 литров/мин с напором до 72 м.
Требования к качеству жидкости: жидкость должна быть чистой, свободной от твердых или абразивных загрязнений, невязкой, неагрессивной, некристаллизованной и химически нейтральной, иметь свойства, близкие к свойствам воды.
Температурный диапазон жидкости: для бытового применения: от 0 °C до +35 °C (EN 60335-2-41); для прочих применений: от 0 °C до +40 °C.
Максимальная температура окружающей среды: +40 °C.
Максимальное рабочее давление: 6 бар (600 кПа).
Монтаж: стационарный или портативное использование, в горизонтальном положении.
Класс защиты электродвигателя: IP 44.
Класс защиты контактной группы: IP 55.
Класс изоляции: F.
Стандартное входное напряжение: однофазное 220/240 В – 50 Гц; трехфазное 230/400 В – 50 Гц.
Конструктивные особенности насоса
Корпус насоса: технополимер.
Опора электродвигателя: литой под давлением алюминий; крышка держателя уплотнения: нержавеющая сталь AISI 304.
Торцевое уплотнение: углеграфит/керамика.
Вал ротора: нержавеющая сталь AISI 304.
Корпус рабочего колеса и диффузора, а также диффузор: технополимер.
Регулировочное кольцо: нержавеющая сталь.
Конструктивные особенности электродвигателя
Асинхронный электродвигатель, рассчитанный на длительную эксплуатацию.
Встроенный тепловой выключатель и защита от перегрузки по току, конденсатор постоянно включен в однофазном исполнении.
Для защиты трехфазной модификации пользователь должен обеспечить защиту от перегрузки.
Гидравлические характеристики EUROCOM
МОДЕЛЬ | Q = м³/ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 6 | 7,2 |
Q = л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | |
EUROCOM 25/30 M | Высота (м) | 34,4 | 31,7 | 28,3 | 23,5 | 17,5 | 11 | |||||
EUROCOM 30/50 M | 42,2 | 40,2 | 38,2 | 36,2 | 33,8 | 30 | 24,8 | 19,5 | 14 | |||
EUROCOM 40/50 M | 57,7 | 55,3 | 52,8 | 50,1 | 47,1 | 42,7 | 35,8 | 28 | 19,2 | |||
EUROCOM 40/50 T | 57,7 | 55,3 | 52,8 | 50,1 | 47,1 | 42,7 | 35,8 | 28 | 19,2 | |||
EUROCOM 30/80 T | 47 | 46,5 | 45 | 43,5 | 41 | 38 | 34,5 | 31 | 23 | 12 |
Электрические характеристики
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||
№ РАБОЧЕГО КОЛЕСА | ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | |||||
EUROCOM 25/30 M | 3 | 1 × 220–240 В ~ | 0,52 | 0,37 | 0,5 | 2,4 | 10 | 450 |
EUROCOM 30/50 M | 3 | 1 × 220–240 В ~ | 0,88 | 0,55 | 0,75 | 3,9 | 12,5 | 450 |
EUROCOM 40/50 M | 4 | 1 × 220–240 В ~ | 1,2 | 0,75 | 1 | 5,3 | 25 | 450 |
EUROCOM 40/50 T | 3 × 230–400 В ~ | 1,18 | 0,75 | 1 | 3,8–2,2 | – | – | |
EUROCOM 30/80 T | 4 | 3 × 230–400 В ~ | 1,04 | 0,8 | 1,1 | 3,3–1,9 | – | – |
MULTI INOX. Многоступенчатый горизонтальный насос
DAB MULTI INOX многоступенчатый самовсасывающий центробежный насос с горизонтально расположенным валом; отличается высокой мощностью всасывания даже при наличии в воде воздушных пузырьков, исключительно низким уровнем шума, подходит для бытового водоснабжения и повышения давления, орошения садов, а также простой перекачки воды.
Технические характеристики
Рабочий диапазон: производительность: 90 л/мин; напор: до 59 м.
Температурный диапазон жидкости: для бытового применения: от +35 °C до +35 °C; для прочих применений: от 0 °C до +40 °C.
Требования к качеству жидкости: жидкость должна быть чистой, свободной от твердых или абразивных загрязнений, невязкой, неагрессивной, некристаллизованной и химически нейтральной.
Максимальная глубина всасывания: 8 метров.
Максимальная температура окружающей среды: +40 °C.
Класс защиты: IPX4.
Класс изоляции: F.
Монтаж: стационарный или портативное использование, в горизонтальном положении.
Специальные варианты исполнения по запросу: другие значения напряжения и/или частоты
Характеристики
Корпус насоса: нержавеющая сталь.
Напорная и всасывающая часть, а также опора электродвигателя: технополимер.
Рабочее колесо: нержавеющая сталь AISI 304; корпус диффузора и диффузор: технополимер.
Торцевое уплотнение: углеграфит/керамика.
Вал ротора: нержавеющая сталь AISI 304.
Однофазный асинхронный электродвигатель, рассчитанный на длительную эксплуатацию.
Встроенный тепловой выключатель и защита от перегрузки по току, конденсатор постоянно включен.
Гидравлические характеристики
МОДЕЛЬ | Q = м³/ч | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 5,4 |
Q = л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |
MULTI INOX 3 M | Высота (м) | 33 | 32 | 30 | 29 | 27 | 22 | 19 | 14 | 10 | 5 |
MULTI INOX 4 M | 46 | 45 | 43 | 40 | 38 | 33 | 28 | 22 | 16 | 9 | |
MULTI INOX 5 M | 59 | 58 | 56 | 53 | 49 | 45 | 38 | 32 | 25 | 13 |
Электрические характеристики
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||
№ РАБОЧЕГО КОЛЕСА | ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | |||||
MULTI INOX 3 M | 3 | 1 × 220–240 В ~ | 0,80 | 0,55 | 0,75 | 3,7 | 12,5 | 450 |
MULTI INOX 4 M | 4 | 1 × 220–240 В ~ | 1,00 | 0,75 | 1 | 4,5 | 16 | 450 |
MULTI INOX 5 M | 5 | 1 × 220–240 В ~ | 1,25 | 1 | 1,36 | 5,5 | 20 | 450 |
DAB MULTI 4 SW. Самовсасывающий многоступенчатый центробежный насос для соленой воды |
MULTI 4 SW многоступенчатый центробежный самовсасывающий горизонтальный насос, гарантирующий высокую мощность всасывания даже при наличии воздушных пузырьков, с крайне низким уровнем шума, специально созданный для обеспечения циркуляции соленой воды.
Технические характеристики
Рабочий диапазон: мощность – до 90 л/мин; напор – до 46 м.
Диапазон температур жидкости: от 0 °C до +35 °C при бытовом применении. от 0 °C до +40 °C в других случаях.
Перекачиваемая жидкость: Специально разработан для перекачивания соленой воды.
Максимальная мощность всасывания: 8 метров.
Максимальная температура окружающей среды: +40 °C.
Класс защиты: IPX4.
Класс изоляции: F.
Монтаж: стационарный или мобильный, в вертикальном положении.
Специальные варианты исполнения, поставляемые по запросу: другие значения напряжения и/или частоты.
Конструктивные особенности
Корпус насоса, опора электродвигателя, рабочие колеса, диффузоры и корпуса диффузоров выполнены из технополимера.
Все металлические части, контактирующие с водой, изготовлены из нержавеющей стали марки AISI 316.
Вал ротора, крепежная гайка рабочего колеса.
Торцевое уплотнение – из углеродистого кремния и керамики Alox, механические части – из нержавеющей стали марки AISI 316.
Однофазный асинхронный двигатель с длительным режимом работы.
Встроенная термоамперометрическая защита и конденсатор постоянного подключения.
Гидравлические характеристики
МОДЕЛЬ | Q = м³/час | 0 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 3,6 | 4,2 | 4,8 | 5,4 |
Q = л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | |
MULTI 4 SW M | ВЫСОТА (м) |
46 | 45 | 43 | 40 | 38 | 33 | 28 | 22 | 16 | 9 |
Электрические характеристики
МОДЕЛЬ | ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||
КОЛ-ВО РАБОЧИХ КОЛЕС | ВХОДНАЯ МОЩНОСТЬ 50 Гц | P1 МАКС. кВт |
P2 НОМИНАЛЬНАЯ | Номинальный ток, A | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Vc | |||||
MULTI 4 SW M | 4 | 1 × 220–240 В ~ | 1 | 0,75 | 1 | 4,5 | 16 | 450 |
JET-JETINOX M-P, EURO-EUROINOX M-P. Центробежный насос с фитингом
Самовсасывающий центробежный насос, обладающий высокой мощностью всасывания даже при наличии пузырьков воздуха.
DAB JET-JETINOX M-P, EURO-EUROINOX M-P подходит для перекачивания воды с низким уровнем песчаных примесей.
В основном используется в бытовых установках водоснабжения.
Подходит для небольших ферм и садовых хозяйств, мелких промышленных предприятий, а также для систем, требующих самовсасывания.
Технические характеристики
Рабочий диапазон: от 0,4 до 10,5 м³/ч с напором до 62 метров.
Требования к качеству жидкости: жидкость должна быть чистой, свободной от твердых или абразивных загрязнений, невязкой, неагрессивной, некристаллизованной и химически нейтральной, иметь свойства, близкие к свойствам воды.
Температурный диапазон жидкости: от 0 °C до +35 °C для бытового применения (EN 60335-2-41).
Для прочих применений: от 0 °C до +40 °C.
Максимальная температура окружающей среды: +40 °C.
Максимальное рабочее давление: 8 бар (800 кПа).
Монтаж: стационарный, в горизонтальном положении.
Специальные варианты исполнения по запросу: отличающиеся значения частоты и/или напряжения.
Класс защиты электродвигателя: IP 44.
Класс защиты контактной группы: IP 55.
JET 151-251 T-P
Класс изоляции: F.
Стандартное входное напряжение: однофазное 220/240 В – 50 Гц; трехфазное 230/400 В – 50 Гц.
Конструктивные особенности насоса
Корпус насоса: чугун (для насосов серии jet) и нержавеющая сталь (для насосов серий jetinox и euroinox).
Опора электродвигателя: литой под давлением алюминий.
Рабочее колесо, диффузор, трубка Вентури и защита от песка: технополимер.
Регулировочное кольцо: нержавеющая сталь.
Торцевое уплотнение: углеграфит/керамика.
ОДНОФАЗНАЯ МОДИФИКАЦИЯ: электрический насос оснащен манометром, реле давления, кабелем питания со штепселем и латунным тройником для использования при подключении к резервуару.
ТРЕХФАЗНАЯ МОДИФИКАЦИЯ: электрический насос оснащен датчиком давления, реле давления, дистанционной защитой от перегрузки и латунным тройником для использования при подключении к резервуару.
Конструктивные особенности электродвигателя
Асинхронного типа, закрытый, с внешним воздушным охлаждением.
Для обеспечения низкого уровня шума и длительного срока эксплуатации ротор установлен на шарикоподшипниках увеличенного размера с постоянной консистентной смазкой.
Встроенный тепловой выключатель и защита от перегрузки по току, конденсатор постоянно включен в однофазном исполнении.
Для защиты трехфазного электродвигателя следует обеспечить защиту от перегрузки, соответствующую действующим нормам.
Изготовлено в соответствии с CEI 2-3 и CEI 61-69 (EN 60335-2-41).
Электрические характеристики
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | ||||
JET 62 M-P | 1 × 220–400 В ~ | 0,72 | 0,44 | 0,6 | 3,12 | 12,5 | 450 |
JET 82 M-P | 1 × 220–400 В ~ | 0,85 | 0,6 | 0,8 | 3,8 | 12,5 | 450 |
JET 102 M-P | 1 × 220–400 В ~ | 1,13 | 0,75 | 1 | 5,1 | 16 | 450 |
JET 112 M-P | 1 × 220–400 В ~ | 1,4 | 1 | 1,36 | 6,2 | 25 | 450 |
JET 132 M-P | 1 × 220–400 В ~ | 1,49 | 1 | 1,36 | 6,6 | 25 | 450 |
JET 200 M-P | 1 × 220–240 В ~ | 2 | 1,5 | 2 | 9 | 31,5 | 450 |
JET 200 T-P | 3 × 400 В ~ | 2 | 1,5 | 2 | 3,9 | – | – |
JET 300 M-P | 1 × 220–240 В ~ | 2,7 | 2,2 | 3 | 12 | 40 | 450 |
JET 300 T-P | 3 × 400 В ~ | 2,7 | 2,2 | 3 | 8,5–4,9 | – | – |
JET 151 M-P | 1 × 220–240 В ~ | 1,6 | 1,1 | 1,5 | 7,2 | 31,5 | 450 |
JET 151 T-P | 3 × 400 В ~ | 1,6 | 1,1 | 1,5 | 5,2–3 | – | – |
JET 251 M-P | 1 × 220–240 В ~ | 2,2 | 1,85 | 2,5 | 10 | 40 | 450 |
JET 251 T-P | 3 × 400 В ~ | 2,2 | 1,85 | 2,5 | 6,9–4 | – | – |
JETINOX 82 M-P | 1 × 220–240 В ~ | 0,85 | 0,6 | 0,8 | 3,8 | 12,5 | 450 |
JETINOX 102 M-P | 1 × 220–240 В ~ | 1,13 | 0,75 | 1 | 5,1 | 16 | 450 |
JETINOX 112 M-P | 1 × 220–240 В ~ | 1,4 | 1 | 1,36 | 6,2 | 25 | 450 |
JETINOX 132 M-P | 1 × 220–240 В ~ | 1,49 | 1 | 1,36 | 6,6 | 25 | 450 |
EUROINOX 40/30 M-P | 1 × 220–240 В | 0,88 | 0,55 | 0,75 | 3,9 | 12,5 | 450 |
EUROINOX 30/50 M-P | 1 × 220–240 В | 0,88 | 0,55 | 0,75 | 3,9 | 12,5 | 450 |
EUROINOX 40/50 M-P | 1 × 220–240 В | 1,2 | 0,8 | 1,1 | 5,3 | 25 | 450 |
EUROINOX 30/80 M-P | 1 × 220–240 В | 1,2 | 0,75 | 1 | 5,3 | 25 | 450 |
EUROINOX 40/80 M-P | 1 × 220–240 В | 1,48 | 1 | 1,36 | 6,3 | 25 | 450 |
DAB DP. Насос для глубинного всасывания
Самовсасывающий центробежный насос DAB DP для подачи жидкости с глубины до 27 метров благодаря использованию эжектора, погружаемого в скважины, диаметром 4″ или более.
Применяется для водоснабжения в больших загородных домах или в некрупных фермерских хозяйствах.
Технические характеристики
Рабочий диапазон: до 4,3 м³/ч.
Требования к качеству жидкости: жидкость должна быть чистой, свободной от твердых или абразивных загрязнений, невязкой, неагрессивной, некристаллизованной и химически нейтральной, иметь свойства, близкие к свойствам воды.
Температурный диапазон жидкости: от 0 °C до +35 °C для бытового применения (EN 60335-2-41); для прочих применений: от 0 °C до +40 °C.
Максимальная температура окружающей среды: +40 °C.
Максимальное рабочее давление: DP 82 – DP 102 6 бар (600 кПа). DP 151 – DP 251 8 бар (800 кПа).
Монтаж: стационарный, в горизонтальном положении.
Специальные варианты исполнения по запросу: другие значения напряжения и/или частоты.
Класс защиты электродвигателя: IP 44.
Класс защиты контактной группы: IP 55.
Класс изоляции: F.
Стандартное входное напряжение: однофазное 220–240 В – 50 Гц; трехфазное 230–400 В – 50 Гц.
Конструктивные особенности насоса
Насос: Корпус насоса и опора электродвигателя: чугун.
Рабочее колесо, диффузор: технополимер.
Регулировочное кольцо: нержавеющая сталь.
Торцевое уплотнение: углеграфит/керамика.
Эжектор: Корпус: чугун; трубка Вентури: технополимер A; сопло: латунь.
В зависимости от требуемой производительности предусмотрено три модификации эжектора (E 20 – E 25 – E 30).
Конструктивные особенности электродвигателя
Ротор установлен на шарикоподшипниках увеличенного размера с постоянной консистентной смазкой.
Встроенный тепловой выключатель и защита от перегрузки по току, конденсатор постоянно включен в однофазном исполнении.
Для защиты трехфазных электродвигателей следует обеспечить дистанционную защиту от перегрузки, соответствующую действующим нормам.
Изготовлено в соответствии с CEI 61-69 (EN 60335-2-41).
Гидравлические характеристики
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ (n ~ 2800 1/мин) | ||||||||
ТИП НАСОСА | ТИП ЭЖЕКТОРА | ГЛУБИНА ВСАСЫВАНИЯ | Давление нагнетания в барах | |||||
1,5 | 2 | 2,5 | 3 | 3,5 | 4 | |||
Таблица производительности в л/ч | ||||||||
DP 82 M – T | E 25 | 9 12 15 |
1813 1426 900 |
1080 225 326 |
446 – – |
33 – – |
– – – |
– – – |
E 30 | 9 12 15 |
1753 1345 1166 |
1286 965 761 |
812 608 452 |
524 329 228 |
261 162 45 |
12 0 – |
|
DP 102 M – T | E 25 | 9 12 15 |
2386 1930 1459 |
1756 1190 773 |
1097 536 252 |
515 87 – |
126 – – |
– – – |
E 30 | 12 15 18 21 |
– – – – |
1240 1028 785 635 |
872 701 527 374 |
566 449 302 180 |
329 255 150 39 |
156 96 15 – |
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ (n ~ 2800 1/мин) | |||||||||||
ТИП НАСОСА | ТИП ЭЖЕКТОРА | ГЛУБИНА ВСАСЫВАНИЯ | Давление нагнетания в барах | ||||||||
3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | |||
Таблица производительности в л/ч | |||||||||||
DP 151 M – T | E 20 | 9 12 15 18 |
3470 3110 2710 2360 |
2890 2510 2100 1700 |
2220 1850 1380 950 |
1500 1100 640 – |
750 300 – – |
– – – – |
– – – – |
– – – – |
– – – – |
E 25 | 15 18 21 |
2800 2530 2280 |
2330 2050 1800 |
1830 1550 1300 |
1350 1090 860 |
900 680 470 |
520 300 – |
– – – |
– – – |
– – – |
|
E 30 | 21 24 27 |
1820 1680 1550 |
1650 1520 1360 |
1410 1260 1110 |
1160 1020 880 |
910 780 680 |
700 580 490 |
520 420 330 |
– – – |
– – – |
|
DP 251 M – T | E 20 | 9 12 15 18 |
4300 3750 – – |
3600 3140 2780 2340 |
2900 2540 2040 1610 |
2180 1700 1300 820 |
1400 940 500 – |
640 – – – |
– – – – |
– – – – |
– – – – |
E 25 | 15 18 21 24 |
– – – – |
2920 2600 2350 2050 |
2400 2110 1850 1550 |
1900 1620 1350 1080 |
1400 1150 900 660 |
950 720 510 300 |
570 360 – – |
– – – – |
– – – – |
|
E 30 | 21 24 27 |
– – – |
– – – |
1710 1580 1440 |
1480 1330 1200 |
1220 1080 950 |
980 850 750 |
770 670 560 |
590 490 400 |
420 330 250 |
Электрические характеристики
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
ЭЛЕКТРОПИТАНИЕ 50 Гц | P1 МАКС., кВт | P2 НОМИНАЛЬНАЯ МОЩНОСТЬ | Номинальный ток, А | КОНДЕНСАТОР | |||
кВт | л. с. | мкФ | Объем конденсатора | ||||
DP 82 M | 1 × 220–240 В ~ | 0,73 | 0,6 | 0,8 | 3,4 | 12,5 | 450 |
DP 82 T | 3 × 230–400 В ~ | 0,73 | 0,6 | 0,8 | 2,6–1,5 | – | – |
DP 102 M | 1 × 220–240 В ~ | 0,79 | 0,75 | 1 | 3,8 | 16 | 450 |
DP 102 T | 3 × 230–400 В ~ | 0,64 | 0,75 | 1 | 2,6–1,5 | – | – |
DP 151 M | 1 × 220–240 В~ | 1,56 | 1,1 | 1,5 | 7 | 31,5 | 450 |
DP 151 T | 3 × 230–400 В~ | 1,45 | 1,1 | 1,5 | 4,7–2,7 | – | – |
DP 251 M | 1 × 220–240 В~ | – | 1,85 | 2,5 | 8,3 | 40 | 450 |
DP 251 T | 3 × 230–400 В~ | – | 1,85 | 2,5 | 5,6–3,2 | – | – |
DAB NKM-G / NKP-G. Консольно-моноблочный центробежный насос
DAB NKM-G, NKP-G стандартизированные моноблочные центробежные электрические насосы с муфтой, предназначенные для различных целей:
- Водоснабжение.
- Циркуляция горячей воды для систем отопления.
- Циркуляция холодной воды для систем кондиционирования воздуха и холодильных систем.
- Передача жидкостей в сельскохозяйственных, садоводческих и промышленных системах.
- Монтаж насосных установок.
Технические характеристики
Частота вращения: 1450 — 2900 1/мин.
Рабочий диапазон: 1 — 460 м³/ч при напоре до 96 метров.
Перекачиваемая жидкость: чистая, без твердых включений и абразивов, не вязкая, не агрессивная, не кристаллизующаяся и химически нейтральная, по характеристикам аналогичная воде.
Диапазон температур перекачиваемой жидкости: от -10 °C до +140°C.
Максимальная температура окружающей среды: +40 °C.
Максимальное рабочее давление: 16 бар — 1600 кПа (для DN 200 макс. 10 бар).
Фланцевые соединения: PN 16 DIN 2533 — PN 10 DIN 2532 для DN 200
Степень защиты: IP55
Класс изоляции: F
Стандартное напряжение: 230/400 В 50 Гц до 2,2 кВт включительно 400 В Δ 50 Гц свыше 2,2 кВт
Монтаж: стандартно в горизонтальном или вертикальном положении при условии, что двигатель всегда расположен над насосом.
Специальное исполнение на заказ: насосы для жидкостей помимо воды.
Другие диапазоны напряжений и/или частот.
Конструктивные особенности насоса
Чугунный одноступенчатый спиральный корпус соответствует стандарту DIN-EN 733 (ранее DIN 24255), суппорт из чугуна, фланцы соответствуют стандартам DIN 2533, и DIN 2532 для DN 200.
Чугунное рабочее колесо, закрытое и динамически сбалансированное, с компенсацией осевого давления через балансировочные отверстия, работа на сменных компенсационных кольцах (на заказ).
Вал насоса из нержавеющей стали AISI 304.
Уплотнительное устройство: стандартное торцевое уплотнение в соответствии с DIN 24960 из графита/карбида кремния с уплотнительными кольцами из этилен-пропиленового каучука.
Конструктивные особенности двигателя
Электродвигатель закрытый асинхронный с наружной вентиляцией, конструкция B3/B5, два полюса для NKP и четыре полюса для NKM.
Ротор вращается в шариковых подшипниках существенно увеличенного размера, что обеспечивает низкий уровень шума и длительный срок службы.
Для защиты двигателя рекомендуется использовать дистанционные перегрузочные выключатели согласно действующим местным нормативам.
Для жидкостей с плотностью выше, чем у воды, требуются двигатели с пропорционально большей мощностью.
Конструкция соответствует стандарту: CEI 2-3.
Двигатели IE2 стандартно от 0,75 кВт — IE3 ≥ 7,5 кВт
Гидравлические характеристики DAB NKM-G
МОДЕЛЬ | Q= м³/ч |
0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 |
Q= л/мин |
0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | |
NKM-G 32-125,1/140/0,25/4 | H (м) |
6,2 | 5,8 | 4,2 | |||||||||||||||
NKM-G 32-125/142/ 0,37/4 | 7 | 6,75 | 5,85 | 4,2 | |||||||||||||||
NKM-G 32-160,1/169/0,37/4 | 8,9 | 8,2 | 4,6 | ||||||||||||||||
NKM-G 32-160/169/0,55/4 | 9,4 | 9 | 7,9 | 5,6 | |||||||||||||||
NKM-G 32-200,1/200/0,55/4 | 12,7 | 11,2 | 7,2 | ||||||||||||||||
NKM-G 32-200/200/ 0,75/4 | 13 | 12,5 | 11,1 | 8,45 | |||||||||||||||
NKM-G 32-200/219/ 1,1 /4 | 16 | 15,4 | 14,3 | 12,2 | |||||||||||||||
NKM-G 40-125/115/ 0,25/4 | 4,2 | 4,1 | 3,7 | 3 | 2,1 | ||||||||||||||
NKM-G 40-125/130/ 0,37/4 | 5,4 | 5,3 | 5, 4, | 4 | 3,5 | ||||||||||||||
NKM-G 40-125/142/ 0,55/4 | 6,6 | 6,5 | 6,2 | 5,7 | 4,8 | ||||||||||||||
NKM-G 40-160/153/ 0,55/4 | 7,6 | 7,6 | 7,5 | 6,7 | 5,5 | ||||||||||||||
NKM-G 40-160/166/ 0,75/4 | 9,2 | 9,2 | 9 | 8,4 | 7,4 | 5,7 | |||||||||||||
NKM-G 40-200/200/ 1,1 /4 | 12,5 | 12,5 | 12,3 | 11,2 | 9,7 | 7,7 | |||||||||||||
NKM-G 40-200/219/ 1,5 /4 | 15,6 | 15,6 | 15,3 | 14,7 | 13,4 | 11,8 | 9,8 | ||||||||||||
NKM-G 40-250/245/ 2,2 /4 | 20,6 | 20,5 | 20,1 | 19,2 | 17,8 | 16 | |||||||||||||
NKM-G 40-250/260/ 3 /4 | 23,3 | 23,1 | 22,8 | 22,2 | 20,8 | 19 | |||||||||||||
NKM-G 50-125/130/ 0,55/4 | 5,5 | 5,2 | 5 | 4,7 | 4,3 | 3,9 | 3,3 | 2,6 | |||||||||||
NKM-G 50-125/141/ 0,75/4 | 6,5 | 6,3 | 6,1 | 5,8 | 5,5 | 5 | 4,5 | 3,9 | |||||||||||
NKM-G 50-160/161/ 1,1 /4 | 8,6 | 8,6 | 8,5 | 8,2 | 7,8 | 7,3 | 6,7 | 5,7 | |||||||||||
NKM-G 50-160/177/ 1,5 /4 | 10,7 | 10,7 | 10,7 | 10,5 | 10,2 | 9,8 | 9,2 | 8,3 | |||||||||||
NKM-G 50-200/210/ 2,2 /4 | 15,3 | 15,3 | 15,2 | 14,8 | 14 | 13,3 | 12,1 | 10,8 | 9,4 | ||||||||||
NKM-G 50-200/219/ 3 /4 | 16,8 | 16,8 | 16,5 | 16,1 | 15,5 | 14,6 | 13,6 | 12,4 | 10,9 | ||||||||||
NKM-G 50-250/263/ 4 /4 | 23,8 | 23,8 | 23,8 | 23,4 | 22,7 | 21,6 | 20,4 | 19 | 17,1 | ||||||||||
NKM-G 65-125/130/ 0,75/4 | 5,1 | 4,9 | 4,8 | 4,75 | 4,7 | 4,4 | 4,2 | 3,8 | 3,4 | 3 | 2,5 | ||||||||
NKM-G 65-125/144/ 1,1 /4 | 6,5 | 6,4 | 6,4 | 6,3 | 6,2 | 6 | 5,75 | 5,5 | 5,1 | 4,65 | 4,2 | 3,75 | |||||||
NKM-G 65-160/153/ 1,1 /4 | 7,4 | 7,4 | 7,3 | 7,15 | 6,9 | 6,65 | 6,25 | 5,8 | 5,3 | 4,4 | |||||||||
NKM-G 65-160/165/ 1,5 /4 | 8,9 | 8,8 | 8,7 | 8,6 | 8,3 | 8 | 7,6 | 7,15 | 6,6 | 6 | |||||||||
NKM-G 65-160/177/ 2,2 /4 | 10,5 | 10,4 | 10,3 | 10,2 | 9,9 | 9,6 | 9,2 | 8,75 | 8,2 | 7,4 | 6,6 | ||||||||
NKM-G 65-200/210/ 3 /4 | 15,3 | 15,2 | 15,2 | 15,1 | 14,6 | 14,1 | 13,5 | 12,9 | 12,2 | 11,3 | |||||||||
NKM-G 65-200/219/ 4 /4 | 17 | 17 | 16,9 | 16,8 | 16,4 | 16,2 | 15,8 | 15,2 | 14,3 | 13,8 | 12,6 | ||||||||
NKM-G 65-250/263/ 5,5 /4 | 24,1 | 23,8 | 23,6 | 23,3 | 22,8 | 22,3 | 21,5 | 20,8 | 19,7 | 18,6 | 17,3 | ||||||||
NKM-G 65-315/279/ 7,5 /4 | 27 | 26 | 25,5 | 25 | 24,5 | 23,6 | 22,7 | 21,5 | 20,2 | 19 | |||||||||
NKM-G 65-315/309/11 /4 | 34,2 | 33,2 | 33 | 32,5 | 32 | 31,5 | 30,7 | 29,8 | 29 | 28 | 25 | 21,7 |
МОДЕЛЬ | Q= м³/ч |
0 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 |
Q= л/мин |
0 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | |
NKM-G 80-160//153-136/1,5/4 | H (м) |
6,5 | 6,35 | 6,3 | 6,2 | 5,95 | 5,75 | 5,55 | 5,3 | 5 | 4,7 | 4,5 | 4,25 | 3,65 | 3 | |||||||||||
NKM-G 80-160/163/ 2,2 /4 | 8,65 | 8,5 | 8,45 | 8,3 | 8,15 | 7,9 | 7,7 | 7,4 | 7,2 | 6,9 | 6,65 | 6,3 | 5,7 | 4,9 | 4,6 | |||||||||||
NKM-G 80-160/177/ 3 /4 | 10,2 | 10,2 | 10,1 | 10 | 9,9 | 9,75 | 9,65 | 9,5 | 9,25 | 9 | 8,8 | 8,6 | 7,9 | 7,2 | 6,7 | |||||||||||
NKM-G 80-200/200/ 4 /4 | 13,2 | 13,1 | 13 | 12,9 | 12,8 | 12,7 | 12,4 | 12 | 11,7 | 11,3 | 10,4 | 9,3 | 8,7 | |||||||||||||
NKM-G 80-200/222/ 5,5 /4 | 16,6 | 16,5 | 16,5 | 16,4 | 16,2 | 16,1 | 16 | 15,7 | 15,4 | 15 | 14,3 | 13,3 | 12,7 | |||||||||||||
NKM-G 80-250/240/ 7,5 /4 | 20,4 | 20,3 | 20,3 | 20,2 | 20,1 | 20 | 19,9 | 19,8 | 19,5 | 19 | 18 | 16,7 | 16 | |||||||||||||
NKM-G 80-250/270/11 /4 | 25,6 | 25,5 | 25,5 | 25,4 | 25,1 | 25 | 24,8 | 24,6 | 24,2 | 24 | 23 | 21,5 | 21 | |||||||||||||
NKM-G 80-315/305/15 /4 | 32,9 | 32,7 | 32,6 | 32,6 | 32,5 | 32,4 | 32 | 31,6 | 30,5 | 29,5 | 28,9 | 24 | ||||||||||||||
NKM-G 80-315/320/18,5 /4 | 36,8 | 36,7 | 36,7 | 36,6 | 36,5 | 36,5 | 36,5 | 36,1 | 35,5 | 34,5 | 34 | 29,5 | ||||||||||||||
NKM-G 80-315/334/22 /4 | 41 | 40,8 | 40,8 | 40,7 | 40,6 | 40,6 | 40,4 | 40,2 | 39,8 | 39 | 38,5 | 34,8 | 29 | |||||||||||||
NKM-G100-200/200/ 5,5 /4 | 12,7 | 12,6 | 12,6 | 12,5 | 12,5 | 12,4 | 12,3 | 12 | 11,5 | 11,4 | 10,1 | 8,5 | ||||||||||||||
NKM-G100-200/214/ 7,5 /4 | 15,6 | 15,4 | 15,4 | 15,3 | 15,2 | 15,1 | 15 | 14,7 | 14,5 | 14,3 | 13,3 | 11,6 | 9,8 | |||||||||||||
NKM-G100-250/250/11 /4 | 21,1 | 21 | 21 | 21 | 21 | 21 | 21 | 20,9 | 20 | 19,8 | 18 | 16 | ||||||||||||||
NKM-G100-250/270/15 /4 | 25,5 | 25,5 | 25,5 | 25,5 | 25,3 | 25,1 | 25,1 | 25 | 24,5 | 24 | 22,5 | 20,5 | 17,5 | |||||||||||||
NKM-G100-315/300/18,5 /4 | 32 | 31,5 | 31,4 | 31 | 30,5 | 28,8 | 26 | 23 | ||||||||||||||||||
NKM-G100-315/316/22 /4 | 36 | 35,5 | 35,2 | 35 | 34,6 | 33,2 | 31 | 28 | 24 | |||||||||||||||||
NKM-G125-250/243/15 /4 | 19,5 | 19,3 | 19,3 | 19,2 | 19,2 | 18,7 | 17,8 | 16,8 | 15,5 | 14,1 | 12,5 | 10,9 | ||||||||||||||
NKM-G125-250/256/18,5 /4 | 21,9 | 21,8 | 21,8 | 21,7 | 21,6 | 21,3 | 20,5 | 19,5 | 18,5 | 17,2 | 15,6 | 14 | 12 | |||||||||||||
NKM-G125-250/266/22 /4 | 24,6 | 24,4 | 24,2 | 24,1 | 24 | 23,5 | 22,9 | 22 | 21 | 19,8 | 18,5 | 16,7 | 15 | |||||||||||||
NKM-G150-200/218/11 /4 | 13,2 | 13,1 | 13 | 13 | 12,8 | 12,5 | 12,1 | 11,5 | 11 | 10,4 | 9,7 | 9 | 8 | 7 |
Электрические характеристики DAB NKM-G
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
РАЗМЕР ЭЛЕКТРОДВИГАТЕЛЯ | ВХОД ПИТАНИЯ 50 Гц | P2 НОМИНАЛЬНЫЙ | In A | ТИП ЭЛЕКТРОДВИГАТЕЛЯ | |||
кВт | Л.С. | IE2 | IE3 | ||||
NKM-G 32-125,1/140/0,25/4 | MEC 71 | 230 — 400 В ~ | 0,25 | 0,33 | 1,6/0,9 | – | IE2 |
NKM-G 32-125/142/ 0,37/4 | MEC 71 | 230 — 400 В ~ | 0,37 | 0,5 | 1,7/0,98 | – | IE2 |
NKM-G 32-160,1/169/0,37/4 | MEC 71 | 230 — 400 В ~ | 0,37 | 0,5 | 1,7/0,98 | – | IE2 |
NKM-G 32-160/169/0,55/4 | MEC 80 | 230/400 В | 0,55 | 0,75 | 2,6/1,5 | – | IE2 |
NKM-G 32-200,1/200/0,55/4 | MEC 80 | 230/400 В | 0,55 | 0,75 | 2,6/1,5 | – | IE2 |
NKM-G 32-200/200/ 0,75/4 | MEC 80 | 230/400 В | 0,75 | 1 | 3,57/2,06 | – | IE2 |
NKM-G 32-200/219/ 1,1 /4 | MEC 90 S | 230/400 В | 1,1 | 1,5 | 4,68/2,7 | – | IE2 |
NKM-G 40-125/115/ 0,25/4 | MEC 71 | 230/400 В | 0,25 | 0,33 | 1,6/0,11 | – | IE2 |
NKM-G 40-125/130/ 0,37/4 | MEC 71 | 230/400 В | 0,37 | 0,5 | 1,7/0,98 | – | IE2 |
NKM-G 40-125/142/ 0,55/4 | MEC 80 | 230/400 В | 0,55 | 0,75 | 2,6/1,5 | – | IE2 |
NKM-G 40-160/153/ 0,55/4 | MEC 80 | 230/400 В | 0,55 | 0,75 | 2,6/1,5 | – | IE2 |
NKM-G 40-160/166/ 0,75/4 | MEC 80 | 230/400 В | 0,75 | 1 | 3,57/2,06 | – | IE2 |
NKM-G 40-200/200/ 1,1 /4 | MEC 90 S | 230/400 В | 1,1 | 1,5 | 4,68/2,7 | – | IE2 |
NKM-G 40-200/219/ 1,5 /4 | MEC 90 L | 230/400 В | 1,5 | 2 | 6,24/3,6 | – | IE2 |
NKM-G 40-250/245/ 2,2 /4 | MEC 100 L | 230/400 В | 2,2 | 3 | 8,75/5,05 | – | IE2 |
NKM-G 40-250/260/ 3 /4 | MEC 100 L | 400 В Δ | 3 | 4 | 6,25 | – | IE2 |
NKM-G 50-125/130/ 0,55/4 | MEC 71 | 230/400 В | 0,55 | 0,75 | 2,6/1,5 | – | IE2 |
NKM-G 50-125/141/ 0,75/4 | MEC 80 | 230/400 В | 0,75 | 1 | 3,57/2,06 | – | IE2 |
NKM-G 50-160/161/ 1,1 /4 | MEC 90 S | 230/400 В | 1,1 | 1,5 | 4,68/2,7 | – | IE2 |
NKM-G 50-160/177/ 1,5 /4 | MEC 90 L | 230/400 В | 1,5 | 2 | 6,24/3,6 | – | IE2 |
NKM-G 50-200/210/ 2,2 /4 | MEC 100 L | 230/400 В | 2,2 | 3 | 8,75/5,05 | – | IE2 |
NKM-G 50-200/219/ 3 /4 | MEC 100 L | 400 В Δ | 3 | 4 | 6,25 | – | IE2 |
NKM-G 50-250/263/ 4 /4 | MEC 112 M | 400 В Δ | 4 | 5,5 | 7,95 | – | IE2 |
NKM-G 65-125/130/ 0,75/4 | MEC 80 | 230/400 В | 0,75 | 1 | 3,57/2,06 | – | IE2 |
NKM-G 65-125/144/ 1,1 /4 | MEC 90 S | 230/400 В | 1,1 | 1,5 | 4,68/2,7 | – | IE2 |
NKM-G 65-160/153/ 1,1 /4 | MEC 90 S | 230/400 В | 1,1 | 1,5 | 4,68/2,7 | – | IE2 |
NKM-G 65-160/165/ 1,5 /4 | MEC 90 L | 230/400 В | 1,5 | 2 | 6,24/3,6 | – | IE2 |
NKM-G 65-160/177/ 2,2 /4 | MEC 100 L | 230/400 В | 2,2 | 3 | 8,75/5,05 | – | IE2 |
NKM-G 65-200/210/ 3 /4 | MEC 100 L | 400 В Δ | 3 | 4 | 6,25 | – | IE2 |
NKM-G 65-200/219/ 4 /4 | MEC 112 M | 400 В Δ | 4 | 5,5 | 7,95 | – | IE2 |
NKM-G 65-250/263/ 5,5 /4 | MEC132 S | 400 В Δ | 5,5 | 7,5 | 10,6 | – | IE2 |
NKM-G 65-315/309/11 /4 | MEC 160 M | 400 В Δ | 11 | 15 | 21,6 | 20,5 | IE2 / IE3 |
NKM-G 80-160/153-136/1,5/4 | MEC 90 L | 230/400 В | 1,5 | 2 | 6,24/3,6 | – | IE2 |
NKM-G 80-160/163/ 2,2 /4 | MEC 100 L | 230/400 В | 2,2 | 3 | 8,75/5,05 | – | IE2 |
NKM-G 80-160/177/ 3 /4 | MEC 100 L | 400 В Δ | 3 | 4 | 6,25 | – | IE2 |
NKM-G 80-200/200/ 4 /4 | MEC 112 M | 400 В Δ | 4 | 5,5 | 7,95 | – | IE2 |
NKM-G 80-200/222/ 5,5 /4 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,6 | – | IE2 |
NKM-G 80-250/240/ 7,5 /4 | MEC 132 M | 400 В Δ | 7,5 | 10 | 14,2 | 14,6 | IE2 / IE3 |
NKM-G 80-250/270/11 /4 | MEC 160 M | 400 В Δ | 11 | 15 | 21,6 | 20,5 | IE2 / IE3 |
NKM-G 80-315/305/15 /4 | MEC 160 L | 400 В Δ | 15 | 20 | 29 | 28 | IE2 / IE3 |
NKM-G 80-315/320/18,5 /4 | MEC 180 M | 400 В Δ | 18,5 | 25 | 33 | 34 | IE2 / IE3 |
NKM-G 80-315/334/22 /4 | MEC 180 L | 400 В Δ | 22 | 30 | 40 | 40,5 | IE2 / IE3 |
NKM-G100-200/200/ 5,5 /4 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,6 | – | IE2 |
NKM-G100-200/214/ 7,5 /4 | MEC 132 M | 400 В Δ | 7,5 | 10 | 14,2 | 14,6 | IE2 / IE3 |
NKM-G100-250/250/11 /4 | MEC 160 M | 400 В Δ | 11 | 15 | 21,6 | 20,5 | IE2 / IE3 |
NKM-G100-250/270/15 /4 | MEC 160 L | 400 В Δ | 15 | 20 | 29 | 28 | IE2 / IE3 |
NKM-G100-315/300/18,5 /4 | MEC 180 M | 400 В Δ | 18,5 | 25 | 33 | 34 | IE2 / IE3 |
NKM-G100-315/316/22 /4 | MEC 180 L | 400 В Δ | 22 | 30 | 40 | 40,5 | IE2 / IE3 |
NKM-G125-250/243/15 /4 | MEC 160 L | 400 В Δ | 15 | 20 | 29 | 28 | IE2 / IE3 |
NKM-G125-250/256/18,5 /4 | MEC 180 M | 400 В Δ | 18,5 | 25 | 33 | 34 | IE2 / IE3 |
NKM-G125-250/266/22 /4 | MEC 180 L | 400 В Δ | 22 | 30 | 40 | 40,5 | IE2 / IE3 |
Гидравлические характеристики DAB NKP-G
DAB NKP-G 32
МОДЕЛЬ | Q= м³/ч |
0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 |
Q= л/мин |
0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | |
NKP-G 32-125,1/102/0,75/2 | H (м) |
13 | 12,5 | 11 | 8 | ||||
NKP-G 32-125,1/115/1,1/2 | 17,2 | 17 | 15 | 12,5 | |||||
NKP-G 32-125,1/125/1,5/2 | 21 | 20,8 | 19 | 16,8 | |||||
NKP-G 32-125,1/140/2,2/2 | 27 | 26,9 | 25,9 | 23 | 19,5 | ||||
NKP-G 32-125/110/ 1,1 /2 | 15,8 | 15,2 | 14,5 | 12,9 | 9,9 | ||||
NKP-G 32-125/120/ 1,5 /2 | 19,3 | 18,9 | 18,2 | 16,8 | 14,5 | ||||
NKP-G 32-125/130/ 2,2 /2 | 23,6 | 23,1 | 23 | 21,6 | 19,6 | 16,8 | |||
NKP-G 32-125/142/ 3 /2 | 28,6 | 28 | 27,6 | 26,5 | 24,6 | 21,8 | 17,9 | ||
NKP-G 32-160,1 155/2,2/2 | 31,7 | 32,4 | 31 | 26,7 | |||||
NKP-G 32-160,1 166/3 /2 | 36,7 | 37,3 | 36,3 | 32,8 | 27 | ||||
NKP-G 32-160,1 177/4/2 | 42,7 | 43,4 | 42,6 | 38,5 | 33,9 | ||||
NKP-G 32-160/151 /3 /2 | 30,5 | 30 | 29 | 27 | 24 | 19,5 | |||
NKP-G 32-160/163 /4 /2 | 36,2 | 36 | 35 | 33,5 | 30,5 | 27 | 22 | ||
NKP-G 32-160/177 /5,5/2 | 43,5 | 43,2 | 42,6 | 41,5 | 39 | 36 | 31,5 | 25,5 | |
NKP-G 32-200,1 188/4 /2 | 45,3 | 44,4 | 40,8 | 34,4 | 26,8 | ||||
NKP-G 32-200,1 205/5,5/2 | 56,6 | 55,7 | 52 | 45,8 | 36,2 | ||||
NKP-G 32-200/190/ 5,5 /2 | 46,9 | 46,5 | 45 | 43 | 40 | 35 | 29 | ||
NKP-G 32-200/210/ 7,5 /2 | 58,8 | 58 | 57 | 56 | 53 | 49 | 44 |
DAB NKP-G 40
МОДЕЛЬ | Q= м³/ч |
0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 |
Q= л/мин |
0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | |
NKP-G 40-125/107/ 1,5 /2 | H (м) |
14,7 | 14,5 | 14,3 | 13,8 | 13 | 11,8 | 10,5 | 8,6 | 7 | ||||
NKP-G 40-125/120/ 2,2 /2 | 19 | 18,7 | 18,4 | 17,8 | 17 | 15,9 | 14,6 | 13 | 11 | |||||
NKP-G 40-125/130/ 3 /2 | 22,8 | 22,5 | 22,3 | 22 | 21,2 | 20,2 | 19 | 17,4 | 15,5 | 13,5 | ||||
NKP-G 40-125/139/ 4 /2 | 26,4 | 26,2 | 26 | 25,6 | 25 | 24 | 23 | 21,5 | 19,5 | 17,5 | 15 | |||
NKP-G 40-160/158/ 5,5 /2 | 33,7 | 34 | 33,4 | 32,4 | 31 | 29,5 | 27 | 24 | ||||||
NKP-G 40-160/172/ 7,5 /2 | 40,7 | 40,2 | 40,1 | 39,8 | 38,5 | 37,5 | 35,5 | 33 | 30 | 26,5 | ||||
NKP-G 40-200/210/11 /2 | 57,1 | 57 | 57 | 56,8 | 56,5 | 56 | 55 | 53 | 50 | 47 | 43,5 | 39 | ||
NKP-G 40-250/230/15 /2 | 72,5 | 72,5 | 72 | 70 | 68 | 66 | 62,5 | 60 | 56 | 51,5 | ||||
NKP-G 40-250/245/18,5 /2 | 83 | 83 | 82,5 | 81,5 | 80 | 77 | 74 | 71,5 | 67,5 | 63,5 | 58,5 | |||
NKP-G 40-250/260/22 /2 | 96 | 95 | 94,5 | 93,5 | 92 | 90 | 87,5 | 84 | 81 | 76,5 | 71,5 |
DAB NKP-G 50
МОДЕЛЬ | Q= м³/ч |
0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 |
Q= л/мин |
0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | |
NKP-G 50-125/115/ 3 /2 | H (м) |
17 | 16,5 | 16 | 15,5 | 15 | 14,5 | 13,7 | 13 | 12 | 11 | 10 | 9 | ||||||
NKP-G 50-125/125/ 4 /2 | 20,5 | 20 | 19,5 | 19,1 | 18,5 | 18 | 17,5 | 16,5 | 15,8 | 14,8 | 14 | 12,5 | 11,5 | ||||||
NKP-G 50-125/135/ 5,5 /2 | 24 | 23,6 | 23,5 | 23,2 | 22,8 | 22,2 | 21,5 | 21 | 20 | 19,1 | 18,5 | 17,5 | 16,5 | 13,4 | |||||
NKP-G 50-125/144/ 7,5 /2 | 28 | 27,8 | 27,5 | 27,3 | 27 | 26,5 | 25,8 | 25,3 | 24,5 | 23,5 | 23 | 21,5 | 20,5 | 18 | 15,5 | ||||
NKP-G 50-160/153/ 7,5 /2 | 31,9 | 31,5 | 31,5 | 31,5 | 31,2 | 31 | 30,5 | 29,5 | 28,5 | 27,5 | 26 | 25 | 23,5 | ||||||
NKP-G 50-160/169/11 /2 | 39,6 | 39,5 | 39,3 | 39,1 | 39 | 38,5 | 38 | 37,2 | 36,5 | 35 | 34 | 32,5 | |||||||
NKP-G 50-200/200/15 /2 | 55,1 | 54,7 | 54,6 | 54 | 53,5 | 52 | 51 | 49 | 47,5 | 45,5 | 43 | 41 | |||||||
NKP-G 50-200/210/18,5 /2 | 61,7 | 61,7 | 61,6 | 61,5 | 60,5 | 59 | 58 | 56,5 | 55 | 53 | 51 | 48,5 | 43 | ||||||
NKP-G 50-200/219/22 /2 | 67,7 | 67,5 | 67,4 | 66,5 | 66 | 65,5 | 64 | 62,5 | 61 | 59,5 | 57 | 55 | 50 | ||||||
NKP-G 50-250/230/22 /2 | 73,6 | 73,2 | 73,1 | 72,8 | 72 | 71 | 68,5 | 67 | 65 | 62,5 | 60 | 57 | 49 | ||||||
NKP-G 50-250/257/30 /2 | 93 | 92,5 | 92,3 | 92 | 91,5 | 91 | 89 | 87,5 | 86 | 83 | 81 | 78 | 72 |
DAB NKP-G 65
МОДЕЛЬ | Q= м³/ч |
0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 |
Q= л/мин |
0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 1200 | 2500 | |
NKP-G 65-125/120-110/4/2 | H (м) |
16 | 15 | 14,6 | 14,2 | 13,7 | 13,3 | 12,8 | 12,3 | 12 | 11,4 | 10 | 8,5 | 8 | |||||||
NKP-G 65-125/127/ 5,5 /2 | 19,5 | 19 | 18,9 | 18,7 | 18,4 | 18,1 | 17,5 | 17,2 | 16,9 | 16,5 | 15,8 | 14,5 | 13 | 12 | |||||||
NKP-G 65-125/137/ 7,5 /2 | 23,5 | 23,1 | 23 | 22,8 | 22,6 | 22,5 | 22 | 21,6 | 21,1 | 20,7 | 20,2 | 19 | 17,5 | 14,8 | 12 | ||||||
NKP-G 65-160/157/11 /2 | 32,5 | 32,3 | 32 | 31,9 | 1,3 | 30,2 | 30 | 29,2 | 28,7 | 27 | 24,8 | 23,6 | |||||||||
NKP-G 65-160/173/15 /2 | 40,1 | 39,7 | 39,6 | 39,5 | 39,5 | 39 | 38,5 | 38,2 | 37,5 | 36 | 34,5 | 33,5 | 26,9 | ||||||||
NKP-G 65-200/190/18,5 /2 | 51,1 | 51 | 50,8 | 50,5 | 50 | 49 | 48,5 | 48 | 47,5 | 45 | 42,5 | 41 | |||||||||
NKP-G 65-200/200/22 /2 | 56,4 | 56,1 | 56,1 | 56 | 55,8 | 55,5 | 55 | 54,8 | 54,5 | 53 | 51 | 49 | |||||||||
NKP-G 65-200/219/30 /2 | 68,9 | 68,8 | 68,8 | 68,7 | 68,7 | 68,6 | 68,5 | 68,4 | 67,5 | 66 | 64 | 63,1 | 57 |
DAB NKP-G 80
МОДЕЛЬ | Q= м³/ч |
0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 | 180 | 210 | 240 |
Q= л/мин |
0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 1200 | 2500 | 3000 | 3500 | 4000 | |
NKP-G 80-160/147-127/11 /2 | H (м) |
24,5 | 22 | 21,4 | 20,4 | 20 | 17,4 | 16,8 | 12 | |||||||||||||||
NKP-G 80-160/153/15 /2 | 30,5 | 29 | 28,4 | 27,5 | 27 | 24,5 | 21,3 | 18,3 | ||||||||||||||||
NKP-G 80-160/163/18,5 /2 | 35,5 | 34,3 | 33,6 | 32,6 | 32,3 | 29,8 | 26,8 | 23,6 | 20 | |||||||||||||||
NKP-G 80-160/169/22 /2 | 38,5 | 37,2 | 36,8 | 36 | 35,8 | 33,5 | 30,8 | 27,5 | 24 | |||||||||||||||
NKP-G 80-200/190/30 /2 | 408,3 | 47,9 | 47,6 | 47,5 | 47,3 | 44,7 | 41 | 36 | 29 |
Электрические характеристики DAB NKP-G
МОДЕЛЬ | ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
РАЗМЕР ЭЛЕКТРОДВИГАТЕЛЯ | ВХОД ПИТАНИЯ 50 Гц | P2 НОМИНАЛЬНЫЙ | In A | ТИП ЭЛЕКТРОДВИГАТЕЛЯ | |||
кВт | Л.С. | IE2 | IE3 | ||||
NKP-G 32-125,1/102/0,75/2 | MEC 80 | 230/400 В | 0,75 | 1 | 2,81/1,62 | – | IE2 |
NKP-G 32-125,1/115/1,1/2 | MEC 80 | 230/400 В | 1,1 | 1,5 | 4,07/2,36 | – | IE2 |
NKP-G 32-125,1/125/1,5/2 | MEC 90 S | 230/400 В | 1,5 | 2 | 5,8/3,35 | – | IE2 |
NKP-G 32-125,1/140/2,2/2 | MEC 90 L | 230/400 В | 2,2 | 3 | 8,23/4,75 | – | IE2 |
NKP-G 32-125/110/ 1,1 /2 | MEC 80 | 230/400 В | 1,1 | 1,5 | 4,07/2,36 | – | IE2 |
NKP-G 32-125/120/ 1,5 /2 | MEC 90 S | 230/400 В | 1,5 | 2 | 5,8/3,35 | – | IE2 |
NKP-G 32-125/130/ 2,2 /2 | MEC 90 L | 230/400 В | 2,2 | 3 | 8,23/4,75 | – | IE2 |
NKP-G 32-125/142/ 3 /2 | MEC 100 L | 400 В Δ | 3 | 4 | 5,85 | – | IE2 |
NKP-G 32-160,1 155/2,2/2 | MEC 90 L | 230/400 В | 2,2 | 3 | 8,23/4,75 | – | IE2 |
NKP-G 32-160,1 166/3 /2 | MEC 100 L | 400 В Δ | 3 | 4 | 5,85 | – | IE2 |
NKP-G 32-160,1 177/4/2 | MEC 112 M | 400 В Δ | 4 | 5,5 | 8,5 | – | IE2 |
NKP-G 32-160/151 /3 /2 | MEC 100 L | 400 В Δ | 3 | 4 | 5,85 | – | IE2 |
NKP-G 32-160/163 /4 /2 | MEC 112 M | 400 В Δ | 4 | 5,5 | 8,05 | – | IE2 |
NKP-G 32-160/177 /5,5/2 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,4 | – | IE2 |
NKP-G 32-200,1 188/4 /2 | MEC 112 M | 400 В Δ | 4 | 5,5 | 8,05 | – | IE2 |
NKP-G 32-200,1 205/5,5/2 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,4 | – | IE2 |
NKP-G 32-200/190/ 5,5 /2 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,4 | – | IE2 |
NKP-G 32-200/210/ 7,5 /2 | MEC 132 S | 400 В Δ | 7,5 | 10 | 14 | 13,4 | IE2 / IE3 |
NKP-G 40-125/107/ 1,5 /2 | MEC 90 S | 230/400 В | 1,5 | 2 | 5,8/3,35 | – | IE2 |
NKP-G 40-125/120/ 2,2 /2 | MEC 90 L | 230/400 В | 2,2 | 3 | 8,23/4,75 | – | IE2 |
NKP-G 40-125/130/ 3 /2 | MEC 100 L | 400 В Δ | 3 | 4 | 5,85 | – | IE2 |
NKP-G 40-125/139/ 4 /2 | MEC 112 | 400 В Δ | 4 | 5,5 | 8,05 | – | IE2 |
NKP-G 40-160/158/ 5,5 /2 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,4 | – | IE2 |
NKP-G 40-160/172/ 7,5 /2 | MEC 132 S | 400 В Δ | 7,5 | 10 | 14 | 13,4 | IE2 / IE3 |
NKP-G 40-250/230/15 /2 | MEC 160 M | 400 В Δ | 15 | 20 | 27 | 26,5 | IE2 / IE3 |
NKP-G 40-250/245/18,5 /2 | MEC 160 L | 400 В Δ | 18,5 | 25 | 33 | 32 | IE2 / IE3 |
NKP-G 40-250/260/22 /2 | MEC 180 M | 400 В Δ | 22 | 30 | 39,5 | 38 | IE2 / IE3 |
NKP-G 50-125/115/ 3 /2 | MEC 100 L | 400 В Δ | 3 | 4 | 5,85 | – | IE2 |
NKP-G 50-125/125/ 4 /2 | MEC 112 M | 400 В Δ | 4 | 5,5 | 8,05 | – | IE2 |
NKP-G 50-125/135/ 5,5 /2 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,4 | – | IE2 |
NKP-G 50-125/144/ 7,5 /2 | MEC 132 S | 400 В Δ | 7,5 | 10 | 14 | 13,4 | IE2 / IE3 |
NKP-G 50-160/153/ 7,5 /2 | MEC 132 S | 400 В Δ | 7,5 | 10 | 14 | 13,4 | IE2 / IE3 |
NKP-G 50-160/169/11 /2 | MEC 160 M | 400 В Δ | 11 | 15 | 20,2 | 19,4 | IE2 / IE3 |
NKP-G 50-200/200/15 /2 | MEC 160 M | 400 В Δ | 15 | 20 | 27 | 26,5 | IE2 / IE3 |
NKP-G 50-200/210/18,5 /2 | MEC 160 L | 400 В Δ | 18,5 | 25 | 33 | 32 | IE2 / IE3 |
NKP-G 50-200/219/22 /2 | MEC 180 M | 400 В Δ | 22 | 30 | 39,5 | 38 | IE2 / IE3 |
NKP-G 50-250/230/22 /2 | MEC 180 M | 400 В Δ | 22 | 30 | 39,5 | 38 | IE2 / IE3 |
NKP-G 50-250/257/30 /2 | MEC 200 L | 400 В Δ | 30 | 40 | 52 | 52 | IE2 / IE3 |
NKP-G 65-125/120-110/4/2 | MEC 112 | 400 В Δ | 4 | 5,5 | 8,05 | – | IE2 |
NKP-G 65-125/127/ 5,5 /2 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,4 | – | IE2 |
NKP-G 65-125/137/ 7,5 /2 | MEC 132 S | 400 В Δ | 7,5 | 10 | 14 | 13,4 | IE2 / IE3 |
NKP-G 65-160/157/11 /2 | MEC 160 M | 400 В Δ | 11 | 15 | 20,2 | 19,4 | IE2 / IE3 |
NKP-G 65-160/173/15 /2 | MEC 160 M | 400 В Δ | 15 | 20 | 27 | 26,5 | IE2 / IE3 |
NKP-G 65-200/190/18,5 /2 | MEC 160 L | 400 В Δ | 18,5 | 25 | 33 | 32 | IE2 / IE3 |
NKP-G 65-200/200/22 /2 | MEC 180 M | 400 В Δ | 22 | 30 | 39,5 | 38 | IE2 / IE3 |
NKP-G 65-200/219/30 /2 | MEC 200 L | 400 В Δ | 30 | 40 | 52 | 52 | IE2 / IE3 |
NKP-G 80-160/147-127/11 /2 | MEC 160 M | 400 В Δ | 11 | 15 | 20,2 | 19,4 | IE2 / IE3 |
NKP-G 80-160/153/15 /2 | MEC 160 M | 400 В Δ | 15 | 20 | 27 | 26,5 | IE2 / IE3 |
NKP-G 80-160/163/18,5 /2 | MEC 160 L | 400 В Δ | 18,5 | 25 | 33 | 32 | IE2 / IE3 |
NKP-G 80-160/169/22 /2 | MEC 180 M | 400 В Δ | 22 | 30 | 39,5 | 38 | IE2 / IE3 |
NKP-G 80-200/190/30 /2 | MEC 200 L | 400 В Δ | 30 | 40 | 52 | 52 | IE2 / IE3 |
DAB NKM-G / NKP-G. Моноблочные центробежные насосы для бассейнов c фильтрами из чугуна
Электрические моноблочные центробежные насосы DAB NKM-G, NKP-G c фильтрами из чугуна, оснащенные муфтой со всасывающим фильтром предварительной очистки, предназначены для обеспечения циркуляции воды в крупных системах фильтрации.
Технические характеристики
Частота вращения: 1450–2900 1/мин.
Рабочий диапазон: от 1 до 440 м³/ч, напор – до 24 метров.
Перекачиваемая жидкость: чистая вода, слегка загрязненная или малоагрессивная вода при условии, что совместимость материалов насоса подтверждена, а мощность установленного электродвигателя соответствует удельному весу и вязкости перекачиваемой жидкости.
Диапазон температур рабочей жидкости: от -10 °C до +140 °C.
Максимальная температура окружающей среды: +40 °C.
Монтаж: в горизонтальном положении.
Максимальная ВЕРСИЯ: Рабочее колесо из бронзы и электрофорезное покрытие.
Конструктивные особенности насоса
Спиралевидный одноступенчатый корпус изготовлен из чугуна и отвечает требованиям стандарта DIN-EN 733 (уст. DIN 24255), опора двигателя изготовлена из чугуна, фланцы соответствуют стандарту DIN 2533.
Рабочее колесо из чугуна герметично закрыто и динамически сбалансировано по осевому усилию с помощью разгрузочных отверстий.
Вал насоса из нержавеющей стали марки AISI 304, торцевое уплотнение из углеграфита/углеродистого кремния, витоновые уплотнительные кольца. Асинхронный двигатель закрытого типа с внешним воздушным охлаждением, конструкция B3/B5, два контакта для NKP и четыре контакта для NKM.
Фильтры предварительной очистки из чугуна
Фильтры предварительной очистки, соответствующих стандарту DIN 2501, с диаметрами соединительных элементов от DN 65 до DN 200.
В зависимости от модели оснащены 3 или 4 стяжными ручками для обеспечения идеального уплотнения пробки.
Резервуар и пробка фильтра предварительной очистки из чугуна, кассета – из нержавеющей стали марки AISI 316.
Даные фильтры предварительной очистки позволяет использовать стандартные моноблочные центробежные насосы серии DAB NKM-G/NKP-G с диаметром от DN 40 до DN 150 для обеспечения циркуляции воды в крупных системах фильтрации.
Фильтры также могут использоваться со стандартными инверторными насосами MCE или с консольными насосами на раме DAB KDN.
Насос и фильтр предварительной очистки поставляются отдельно.
Гидравлические характеристики DAB NKM-G для бассейнов c фильтрами из чугуна
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 |
Q = л/ мин |
0 | 100 | 200 | 300 | 400 | 500 | 600 | |
NKM-G 40-200/200/ 1,1 /4 | H (м) |
12,5 | 12,5 | 12,3 | 11,2 | 9,7 | 7,7 | |
NKM-G 40-200/219/ 1,5 /4 | 15,6 | 15,6 | 15,3 | 14,7 | 13,4 | 11,8 | 9,8 |
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 |
Q = л/ мин |
0 | 100 | 200 | 300 | 400 | 500 | |
NKM-G 40-250/245/ 2,2 /4 | H (м) |
20,6 | 20,5 | 20,1 | 19,2 | 17,8 | 16 |
МОДЕЛЬ | Q = м³/ч | 0 | 12 | 18 | 24 | 30 | 36 | 42 | 48 |
Q = л/ мин |
0 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
NKM-G 50-160/177/ 1,5 /4 | H (м) |
10,7 | 10,7 | 10,7 | 10,5 | 10,2 | 9,8 | 9,2 | 8,3 |
МОДЕЛЬ | Q = м³/ч | 0 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 |
Q = л/ мин |
0 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
NKM-G 50-200/210 | H (м) |
15,3 | 15,3 | 15,2 | 14,8 | 14 | 13,3 | 12,1 | 10,8 | 9,4 |
NKM-G 50-200/219 | 16,8 | 16,8 | 16,5 | 16,1 | 15,5 | 14,6 | 13,6 | 12,4 | 10,9 | |
NKM-G 50-250/263/ 4 /4 | 23,8 | 23,8 | 23,8 | 23,4 | 22,7 | 21,6 | 20,4 | 19 | 17,1 |
МОДЕЛЬ | Q = м³/ч | 0 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 |
Q = л/ мин |
0 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | |
NKM-G 65-200/210/ 3 /4 | H (м) |
15,3 | 15,2 | 15,2 | 15,1 | 14,6 | 14,1 | 13,5 | 12,9 | 12,2 | 11,3 | |
NKM-G 65-200/219/ 4 /4 | 17 | 17 | 16,9 | 16,8 | 16,4 | 16,2 | 15,8 | 15,2 | 14,3 | 13,8 | 12,6 | |
NKM-G 65-250/263/ 5,5 /4 | 24,1 | 23,8 | 23,6 | 23,3 | 22,8 | 22,3 | 21,5 | 20,8 | 19,7 | 18,6 | 17,3 |
МОДЕЛЬ | Q = м³/ч | 0 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 |
Q = л/ мин |
0 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | |
NKM-G 80-200/200/ 4 /4 | H (м) |
13,2 | 13,1 | 13 | 12,9 | 12,8 | 12,7 | 12,4 | 12 | 11,7 | 11,3 | 10,4 | 9,3 | 8,7 |
NKM-G 80-200/222/ 5,5 /4 | 16,6 | 16,5 | 16,5 | 16,4 | 16,2 | 16,1 | 16 | 15,7 | 15,4 | 15 | 14,3 | 13,3 | 12,7 | |
NKM-G 80-250/240/ 7,5 /4 | 20,4 | 20,3 | 20,3 | 20,2 | 20,1 | 20 | 19,9 | 19,8 | 19,5 | 19 | 18 | 16,7 | 16 | |
NKM-G 80-250/270/11/4 | 25,6 | 25,5 | 25,5 | 25,4 | 25,1 | 25 | 24,8 | 24,6 | 24,2 | 24 | 23 | 21,5 | 21 |
МОДЕЛЬ | Q = м³/ч | 0 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 | 180 | 210 |
Q = л/ мин |
0 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | |
NKM-G100-200/200/ 5.5 /4 | H (м) |
12,7 | 12,6 | 12,6 | 12,5 | 12,5 | 12,4 | 12,3 | 12 | 11,5 | 11,4 | 10,1 | 8,5 | |
NKM-G100-200/214/ 7.5 /4 | 15,6 | 15,4 | 15,4 | 15,3 | 15,2 | 15,1 | 15 | 14,7 | 14,5 | 14,3 | 13,3 | 11,6 | 9,8 | |
NKM-G100-250/250/11/4 | 21,1 | 21 | 21 | 21 | 21 | 21 | 21 | 20.9 | 20 | 19,8 | 18 | 16 |
МОДЕЛЬ | Q = м³/ч | 0 | 102 | 114 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 |
Q = л/ мин |
0 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | |
NKM-G125-250/243/15/4 | H (м) |
19,5 | 19,3 | 19,3 | 19,2 | 19,2 | 18,7 | 17,8 | 16,8 | 15,5 | 14,1 | 12,5 | 10,9 | |
NKM-G125-250/256/18.5/4 | 21,9 | 21,8 | 21,8 | 21,7 | 21,6 | 21,3 | 20,5 | 19,5 | 18,5 | 17,2 | 15,6 | 14 | 12 |
МОДЕЛЬ | Q = м³/ч | 0 | 102 | 114 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 |
Q = л/ мин |
0 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | |
NKM-G150-200/218/11/4 | H (м) |
13,2 | 13,1 | 13 | 13 | 12,8 | 12,5 | 12,1 | 11,5 | 11 | 10,4 | 9,7 | 9 | 8 | 7 |
Электрические характеристики DAB NKM-G для бассейнов c фильтрами из чугуна
МОДЕЛЬ | ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
СТОРОНА ЭЛЕКТРОДВИГАТЕЛЯ | ВХОДНАЯ МОЩНОСТЬ 50 Гц | P2 НОМИНАЛЬНАЯ | Номинальный ток A | ТИП ЭЛЕКТРОДВИГАТЕЛЯ | |||
кВт | л. с. | IE2 | IE3 | ||||
NKM-G 40-200/200/ 1,1 /4 | MEC 90 S | 230/400 В | 1,1 | 1,5 | 4,68/2,7 | – | IE2 |
NKM-G 40-200/219/ 1,5 /4 | MEC 90 L | 230/400 В | 1,5 | 2 | 6,24/3,6 | – | IE2 |
NKM-G 40-250/245/ 2,2 /4 | MEC 100 L | 230/400 В | 2,2 | 3 | 8,75/5,05 | – | IE2 |
NKM-G 50-160/177/ 1,5 /4 | MEC 90 L | 230/400 В | 1,5 | 2 | 6,24/3,6 | – | IE2 |
NKM-G 50-200/210/ 2,2 /4 | MEC 100 L | 230/400 В | 2,2 | 3 | 8,75/5,05 | – | IE2 |
NKM-G 50-200/219/ 3 /4 | MEC 100 L | 400 В Δ | 3 | 4 | 6,25 | – | IE2 |
NKM-G 50-250/263/ 4 /4 | MEC 112 M | 400 В Δ | 4 | 5,5 | 7,95 | – | IE2 |
NKM-G 65-200/210/ 3 /4 | MEC 100 L | 400 В Δ | 3 | 4 | 6,25 | – | IE2 |
NKM-G 65-200/219/ 4 /4 | MEC 112 M | 400 В Δ | 4 | 5,5 | 7,95 | – | IE2 |
NKM-G 65-250/263/ 5,5 /4 | MEC132 S | 400 В Δ | 5,5 | 7,5 | 10,6 | – | IE2 |
NKM-G 80-200/200/ 4 /4 | MEC 112 M | 400 В Δ | 4 | 5,5 | 7,95 | – | IE2 |
NKM-G 80-200/222/ 5,5 /4 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,6 | – | IE2 |
NKM-G 80-250/240/ 7,5 /4 | MEC 132 M | 400 В Δ | 7,5 | 10 | – | 14,6 | IE3 |
NKM-G 80-250/270/11/4 | MEC 160 M | 400 В Δ | 11 | 15 | – | 20,5 | IE3 |
NKM-G100-200/200/ 5.5 /4 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,6 | – | IE2 |
NKM-G100-200/214/ 7.5 /4 | MEC 132 M | 400 В Δ | 7,5 | 10 | – | 14,6 | IE3 |
NKM-G100-250/250/11/4 | MEC 160 M | 400 В Δ | 11 | 15 | – | 20,5 | IE3 |
NKM-G150-200/218/11/4 | MEC 160 M | 400 В Δ | 11 | 15 | – | 20,5 | IE3 |
Гидравлические характеристики DAB NKP-G для бассейнов c фильтрами из чугуна
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
NKP-G 40-125/107/1.5/2 | H (м) |
14,7 | 14,5 | 14,3 | 13,8 | 13 | 11,8 | 10,5 | 8,6 | 7 | |
NKP-G 40-125/120/2.2/2 | 19 | 18,7 | 18,4 | 17,8 | 17 | 15,9 | 14,6 | 13 | 11 | ||
NKP-G 40-125/130/3/2 | 22,8 | 22,5 | 22,3 | 22 | 21,2 | 20,2 | 19 | 17,4 | 15,5 | 13,5 |
МОДЕЛЬ | Q = м³/ч | 0 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 |
Q = л/мин | 0 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | |
NKP-G 50-125/115/ 3 /2 | H (м) |
17 | 16,5 | 16 | 15,5 | 15 | 14,5 | 13,7 | 13 | 12 | 11 | 10 | 9 | ||
NKP-G 50-125/125/ 4 /2 | 20,5 | 20 | 19,5 | 19,1 | 18,5 | 18 | 17,5 | 16,5 | 15,8 | 14,8 | 14 | 12,5 | 11,5 | ||
NKP-G 50-125/135/ 5.5 /2 | 24 | 23,6 | 23,5 | 23,2 | 22,8 | 22,2 | 21,5 | 21 | 20 | 19,1 | 18,5 | 17,5 | 16,5 | 13,4 |
МОДЕЛЬ | Q = м³/ч | 0 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 |
Q = л/мин | 0 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2500 | |
NKP-G 65-125/120-110/4/2 | H (м) |
16 | 15 | 14,6 | 14,2 | 13,7 | 13,3 | 12,8 | 12,3 | 12 | 11,4 | 10 | 8,5 | 8 | ||
NKP-G 65-125/127/ 5.5 /2 | 19,5 | 19 | 18,9 | 18,7 | 18,4 | 18,1 | 17,5 | 17,2 | 16,9 | 16,5 | 15,8 | 14,5 | 13 | 12 | ||
NKP-G 65-125/137/ 7.5 /2 | 23,5 | 23,1 | 23 | 22,8 | 22,6 | 22,5 | 22 | 21,6 | 21,1 | 20,7 | 20,2 | 19 | 17,5 | 14,8 | 12 |
МОДЕЛЬ | Q = м³/ч | 0 | 90 | 102 | 114 | 120 | 150 | 180 | 210 |
Q = л/мин | 0 | 1500 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | |
NKP-G 80-160/147-127/11 /2 | H (м) |
24 | 22 | 21,4 | 20,4 | 20 | 17,4 | 16,8 | 12 |
Электрические характеристики DAB NKP-G для бассейнов c фильтрами из чугуна
МОДЕЛЬ | ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
СТОРОНА ЭЛЕКТРОДВИГАТЕЛЯ | ВХОДНАЯ МОЩНОСТЬ 50 Гц | P2 НОМИНАЛЬНАЯ | Номинальный ток A | ТИП ЭЛЕКТРОДВИГАТЕЛЯ | |||
кВт | л. с. | IE2 | IE3 | ||||
NKP-G 40-125/107/ 1.5 /2 | MEC 90 S | 230/400 В | 1,5 | 2 | 5.8/3.35 | – | IE2 |
NKP-G 40-125/120/ 2.2 /2 | MEC 90 L | 230/400 В | 2,2 | 3 | 8.23/4.75 | – | IE2 |
NKP-G 40-125/130/ 3 /2 | MEC 100 L | 400 В Δ | 3 | 4 | 5,85 | – | IE2 |
NKP-G 50-125/115/ 3 /2 | MEC 100 L | 400 В Δ | 3 | 4 | 5,85 | – | IE2 |
NKP-G 50-125/125/ 4 /2 | MEC 112 M | 400 В Δ | 4 | 5,5 | 8,05 | – | IE2 |
NKP-G 50-125/135/ 5.5 /2 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,4 | – | IE2 |
NKP-G 65-125/120-110/4/2 | MEC 112 | 400 В Δ | 4 | 5,5 | 8,05 | – | IE2 |
NKP-G 65-125/127/ 5.5 /2 | MEC 132 S | 400 В Δ | 5,5 | 7,5 | 10,4 | – | IE2 |
NKP-G 65-125/137/ 7.5 /2 | MEC 132 S | 400 В Δ | 7,5 | 10 | – | 13,4 | IE3 |
NKP-G 80-160/147-127/11 /2 | MEC 160 M | 400 В Δ | 11 | 15 | – | 19,4 | IE3 |
DAB NKM-GE / NKP-GE. Моноблочные центробежные насосы с инвертором MCE/P, MCE/C
|
DAB NKM-GE, NKP-GE стандартизированные центробежные насосы с электронным управлением в комплекте с эластичной муфтой предназначены для широкой области применения, например:
Инвертор MCE/C : Циркуляция горячей воды систем отопления, а также холодной воды систем кондиционирования и холодильных установок.
Инвертор MCE/P : Повышение давления, подача питьевой воды, а также системы полива и орошения.
Технические характеристики
Частота вращения: 1450 – 2900 1/мин.
Рабочий диапазон: 1 – 470 м³/ч при напоре до 72 метров.
Диапазон температур жидкости: от -10 °C до +140 °C (MCE/C) от -10 °C до +80 °C (MCE/Р)
Перекачиваемая жидкость: чистая, без твердых включений и абразивов, не вязкая, не агрессивная, некристаллизующаяся и химически нейтральная, по характеристикам аналогичная воде.
Монтаж: как правило, в горизонтальном или вертикальном положении, при условии, что электродвигатель всегда расположен над насосом.
Максимальная температура окружающей среды: +40 °C.
Максимальное рабочее давление: 16 бар – 1600 кПа (при DN 200 макс. 10 бар).
Класс изоляции: F.
Фланцевые соединения: Pу 16 DIN 2533.
Конструктивные особенности насоса
Одноступенчатый спиральный чугунный корпус, соответствующий DIN-EN 733 (ранее DIN 24255), чугунный суппорт и фланцы, соответствующие DIN 2533 и DIN 2532 для DN 200.
Чугунное рабочее колесо, закрытое и динамически сбалансированное, с компенсацией осевого давления за счет балансировочных отверстий, работает на сменных компенсаторах износа (по заказу).
Вал насоса из нержавеющей стали AISI 304.
Уплотнение: стандартизированное торцевое уплотнение по DIN 24960 из графита/карбида кремния с уплотнительными кольцами из этилен-пропиленового каучука.
Конструктивные особенности электродвигателя
Асинхронный электродвигатель с короткозамкнутым ротором и наружным воздушным охлаждением, конструкция B3/B5, два полюса для NKP-GE и четыре полюса для NKM-GE.
Ротор вращается в шариковых подшипниках, размер которых значительно превышает требуемый, что обеспечивает низкий уровень шума и длительный срок службы.
Для жидкостей с плотностью, превышающей плотность воды, требуются электродвигатели с пропорционально повышенной мощностью.
Конструкция соответствует CEI 2-3.
Управляется инвертором MCE.
Степень защиты: IP 55
Стандартное однофазное напряжение: 1×230 В / 50-60 Гц
Специальное исполнение по заказу: трехфазный 3×400 В / 50 Гц или трехфазный 3×460 В / 60 Гц
Стандартное трехфазное напряжение: 3×400 В / 50 Гц
Специальное исполнение по заказу: 3×460 В / 60 Гц
Гидравлические характеристики DAB NKM-GE 4 полюса
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | |
NKM-GE 32-125.1/140/0.25/4 | H (м) |
6,2 | 5,8 | 4,2 | |||||||||||||||
NKM-GE 32-125/142/ 0.37/4 | 7 | 6,75 | 5,85 | 4,2 | |||||||||||||||
NKM-GE 32-160.1/169/0.37/4 | 8,9 | 8,2 | 4,6 | ||||||||||||||||
NKM-GE 32-160/169/0.55/4 | 9,4 | 9 | 7,9 | 5,6 | |||||||||||||||
NKM-GE 32-200.1/200/0.55/4 | 12,7 | 11,2 | 7,2 | ||||||||||||||||
NKM-GE 32-200/219/ 1,1 /4 | 16 | 15,4 | 14,3 | 12,2 | |||||||||||||||
NKM-GE 40-125/142/ 0.55/4 | 6,6 | 6,5 | 6,2 | 5,7 | 4,8 | ||||||||||||||
NKM-GE 40-160/166/ 0.75/4 | 9,2 | 9,2 | 9 | 8,4 | 7,4 | 5,7 | |||||||||||||
NKM-GE 40-200/219/ 1,5 /4 | 15,6 | 15,6 | 15,3 | 14,7 | 13,4 | 11,8 | 9,8 | ||||||||||||
NKM-GE 40-250/245/ 2,2 /4 | 20,6 | 20,5 | 20,1 | 19,2 | 17,8 | 16 | |||||||||||||
NKM-GE 40-250/260/ 3 /4 | 23,3 | 23,1 | 22,8 | 22,2 | 20,8 | 19 | |||||||||||||
NKM-GE 50-125/141/ 0.75/4 | 6,5 | 6,3 | 6,1 | 5,8 | 5,5 | 5 | 4,5 | 3,9 | |||||||||||
NKM-GE 50-160/177/ 1,5 /4 | 10,7 | 10,7 | 10,7 | 10,5 | 10,2 | 9,8 | 9,2 | 8,3 | |||||||||||
NKM-GE 50-200/219/ 3 /4 | 16,8 | 16,8 | 16,5 | 16,1 | 15,5 | 14,6 | 13,6 | 12,4 | 10,9 | ||||||||||
NKM-GE 50-250/263/ 4 /4 | 23,8 | 23,8 | 23,8 | 23,4 | 22,7 | 21,6 | 20,4 | 19 | 17,1 | ||||||||||
NKM-GE 65-125/144/ 1,1 /4 | 6,5 | 6,4 | 6,4 | 6,3 | 6,2 | 6 | 5,75 | 5,5 | 5,1 | 4,65 | 4,2 | 3,75 | |||||||
NKM-GE 65-160/153/ 1,1 /4 | 7,4 | 7,4 | 7,3 | 7,15 | 6,9 | 6,65 | 6,25 | 5,8 | 5,3 | 4,4 | |||||||||
NKM-GE 65-160/177/ 2,2 /4 | 10,5 | 10,4 | 10,3 | 10,2 | 9,9 | 9,6 | 9,2 | 8,75 | 8,2 | 7,4 | 6,6 | ||||||||
NKM-GE 65-200/210/ 3 /4 | 15,3 | 15,2 | 15,2 | 15,1 | 14,6 | 14,1 | 13,5 | 12,9 | 12,2 | 11,3 | |||||||||
NKM-GE 65-200/219/ 4 /4 | 17 | 17 | 16,9 | 16,8 | 16,4 | 16,2 | 15,8 | 15,2 | 14,3 | 13,8 | 12,6 | ||||||||
NKM-GE 65-250/263/ 5,5 /4 | 24,1 | 23,8 | 23,6 | 23,3 | 22,8 | 22,3 | 21,5 | 20,8 | 19,7 | 18,6 | 17,3 | ||||||||
NKM-GE 65-315/279/ 7,5 /4 | 27 | 26 | 25,5 | 25 | 24,5 | 23,6 | 22,7 | 21,5 | 20,2 | 19 | |||||||||
NKM-GE 65-315/309/11 /4 | 34,2 | 33,2 | 33 | 32,5 | 32 | 31,5 | 30,7 | 29,8 | 29 | 28 | 25 | 21,7 |
МОДЕЛЬ | Q = м³/ч | 0 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 |
Q = л/мин | 0 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | |
NKM-GE 80-160/163/ 2,2 /4 | H (м) |
8,65 | 8,5 | 8,45 | 8,3 | 8,15 | 7,9 | 7,7 | 7,4 | 7,2 | 6,9 | 6,65 | 6,3 | 5,7 | 4,9 | 4,6 | ||||||||||
NKM-GE 80-160/177/ 3 /4 | 10,2 | 10,2 | 10,1 | 10 | 9,9 | 9,75 | 9,65 | 9,5 | 9,25 | 9 | 8,8 | 8,6 | 7,9 | 7,2 | 6,7 | |||||||||||
NKM-GE 80-200/222/ 5,5 /4 | 16,6 | 16,5 | 16,5 | 16,4 | 16,2 | 16,1 | 16 | 15,7 | 15,4 | 15 | 14,3 | 13,3 | 12,7 | |||||||||||||
NKM-GE 80-250/240/ 7,5 /4 | 20,4 | 20,3 | 20,3 | 20,2 | 20,1 | 20 | 19,9 | 19,8 | 19,5 | 19 | 18 | 16,7 | 16 | |||||||||||||
NKM-GE 80-250/270/11 /4 | 25,6 | 25,5 | 25,5 | 25,4 | 25,1 | 25 | 24,8 | 24,6 | 24,2 | 24 | 23 | 21,5 | 21 | |||||||||||||
NKM-GE 80-315/305/15 /4 | 32,9 | 32,7 | 32,6 | 32,6 | 32,5 | 32,4 | 32 | 31,6 | 30,5 | 29,5 | 28,9 | 24 | ||||||||||||||
NKM-GE 100-200/200/ 5,5 /4 | 12,7 | 12,6 | 12,6 | 12,5 | 12,5 | 12,4 | 12,3 | 12 | 11,5 | 11,4 | 10,1 | 8,5 | ||||||||||||||
NKM-GE 100-200/214/ 7,5 /4 | 15,6 | 15,4 | 15,4 | 15,3 | 15,2 | 15,1 | 15 | 14,7 | 14,5 | 14,3 | 13,3 | 11,6 | 9,8 | |||||||||||||
NKM-GE 100-250/250/11 /4 | 21,1 | 21 | 21 | 21 | 21 | 21 | 21 | 20,9 | 20 | 19,8 | 18 | 16 | ||||||||||||||
NKM-GE 100-250/270/15 /4 | 25,5 | 25,5 | 25,5 | 25,5 | 25,3 | 25,1 | 25,1 | 25 | 24,5 | 24 | 22,5 | 20,5 | 17,5 | |||||||||||||
NKM-GE 125-250/243/15 /4 | 19,5 | 19,3 | 19,3 | 19,2 | 19,2 | 18,7 | 17,8 | 16,8 | 15,5 | 14,1 | 12,5 | 10,9 | ||||||||||||||
NKM-GE 150-200/218/11 /4 | 13,2 | 13,1 | 13 | 13 | 12,8 | 12,5 | 12,1 | 11,5 | 11 | 10,4 | 9,7 | 9 | 8 | 7 |
Электрические характеристики DAB NKM-GE с инвертором MCE
МОДЕЛЬ | МОДЕЛЬ MCE | ВХОД ПИТАНИЯ 50 Гц | P2 НОМИНАЛЬНАЯ | In A | |
кВт | Л.С. | ||||
NKM-GE 32-125.1/140/A/BAQE/0.25/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,25 | 0,33 | 4,7 |
NKM-GE 32-125/142/A/BAQE/0.37/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,37 | 0,50 | 5,5 |
NKM-GE 32-160.1/169/A/BAQE/0.37/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,37 | 0,50 | 5,5 |
NKM-GE 32-160/169/A/BAQE/0.55/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,55 | 0,75 | 6,9 |
NKM-GE 32-200.1/200/A/BAQE/0.55/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,55 | 0,75 | 6,9 |
NKM-GE 32-200/219/A/BAQE/1.1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,10 | 1,50 | 10,4 |
NKM-GE 32-200/219/A/BAQE/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,10 | 1,50 | 3,2 |
NKM-GE 40-125/142/A/BAQE/0.55/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,55 | 0,75 | 6,9 |
NKM-GE 40-160/166/A/BAQE/0.75/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,75 | 1,00 | 9,9 |
NKM-GE 40-160/166/A/BAQE/0,75/4 T MCE30/C | MCE30/C | 3×400 ~В | 0,75 | 1,00 | 2,7 |
NKM-GE 40-200/219/A/BAQE/1,5/4 M MCE15/C | MCE15/C | 1×230 ~В | 1,50 | 2,00 | 14,0 |
NKM-GE 40-200/219/A/BAQE/1,5 /4 T MCE30/C | MCE30/C | 3×400 ~В | 1,50 | 2,00 | 4,5 |
NKM-GE 40-250/245/A/BAQE/2,2 /4 MCE30/P | MCE30/P | 1×230 ~В | 2,2 | 3,0 | 6,6 |
NKM-GE 40-250/260/A/BAQE/3/4 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3,00 | 4,00 | 7,2 |
NKM-GE 50-125/141/A/BAQE/0.75/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,75 | 1,00 | 9,7 |
NKM-GE 50-125/141/A/BAQE/0,75/4 T MCE30/C | MCE30/C | 3×400 ~В | 0,75 | 1,00 | подлежит уточнению |
NKM-GE 50-160/177/A/BAQE/1,5/4 M MCE15/C | MCE15/C | 1×230 ~В | 1,50 | 2,00 | 13,7 |
NKM-GE 50-160/177/A/BAQE/1,5/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,50 | 2,00 | 4,4 |
NKM-GE 50-200/219/A/BAQE/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3,00 | 4,00 | 6,7 |
NKM-GE 50-250/263/A/BAQE/4/4 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 4,00 | 5,50 | 9,4 |
NKM-GE 65-125/144A/BAQE/1.1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,10 | 1,50 | 10,9 |
NKM-GE 65-125/144A/BAQE/1.1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,10 | 1,50 | подлежит уточнению |
NKM-GE 65-160/153/A/BAQE/1.1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,10 | 1,50 | 11,2 |
NKM-GE 65-160/153/A/BAQE/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,10 | 1,50 | 3,5 |
NKM-GE 65-160/177/A/BAQE/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,20 | 3,00 | 17,3 |
NKM-GE 65-160/177/A/BAQE/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,20 | 3,00 | 5,8 |
NKM-GE 65-200/210/A/BAQE/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3,00 | 4,00 | 7,8 |
NKM-GE 65-200/219/A/BAQE/4/4 T MCE30/C | MCE30/C | 3×400 ~В | 4,00 | 5,50 | 8,8 |
NKM-GE 65-315/279/A/BAQE/7,5/4MCE110/P | MCE110/P | 3×400 ~В | 7,5 | 10,0 | 17,9 |
NKM-GE 65-315/309/A/BAQE/11/4 T MCE110/C | MCE110/C | 3×400 ~В | 11,00 | 15,00 | 26,6 |
NKM-GE65-315/309/A/BAQE/11/4 MCE150/P | MCE150/P | 3×400 ~В | 11,00 | 15,00 | 27,2 |
NKM-GE 80-160/163/A/BAQE/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,20 | 3,00 | 19,6 |
NKM-GE 80-160/163/A/BAQE/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,20 | 3,00 | подлежит уточнению |
NKM-GE 80-160/177/A/BAQE/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3,00 | 4,00 | 7,6 |
NKM-GE 80-200/222/A/BAQE/5.5/4 T MCE55/C | MCE55/C | 3×400 ~В | 5,50 | 7,50 | 12,9 |
NKM-GE 80-250/240/A/BAQE/7,5/4MCE110/P | MCE110/P | 3×400 ~В | 7,5 | 10,0 | 17,9 |
NKM-GE 80-250/270/A/BAQE/11/4 T MCE110/C | MCE110/C | 3×400 ~В | 11,00 | 15,00 | 24,4 |
NKM-GE80-250/270/A/BAQE/11/4 MCE150/P | MCE150/P | 3×400 ~В | 11,0 | 15,0 | 27,2 |
NKM-GE 80-315/305/A/BAQE/15/4 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15,00 | 20,00 | 34,7 |
NKM-GE 100-200/200/A/BAQE/5.5/4 T MCE55/C | MCE55/C | 3×400 ~В | 5,50 | 7,50 | 13,7 |
NKM-GE 100-200/214A/BAQE/7.5/4 T MCE110/C | MCE110/C | 3×400 ~В | 7,50 | 10,00 | 17,7 |
NKM-GE 100-250/250/A/BAQE/11/4 T MCE110/C | MCE110/C | 3×400 ~В | 11,00 | 15,00 | 26,0 |
NKM-GE100-250/250/A/BAQE/11/4 MCE150/P | MCE150/P | 3×400 ~В | 11,0 | 15,0 | 27,2 |
NKM-GE 100-250/270/A/BAQE/15/4 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15,00 | 20,00 | 33,2 |
NKM-GE 125-250/243/A/BAQE/15/4 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15,00 | 20,00 | 36,7 |
NKM-GE 150-200/218/A/BAQE/11/4 T MCE110/C | MCE110/C | 3×400 ~В | 11,00 | 15,00 | 27,8 |
Гидравлические характеристики DAB NKP-GE 2 полюса
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | |
NKP-GE 32-125.1/115/1.1/2 | H (м) |
17,2 | 17 | 15 | 12,5 | ||||
NKP-GE 32-125.1/125/1.5/2 | 21 | 20,8 | 19 | 16,8 | |||||
NKP-GE 32-125.1/140/2.2/2 | 27 | 26,9 | 25,9 | 23 | 19,5 | ||||
NKP-GE 32-125/110/ 1.1 /2 | 15,8 | 15,2 | 14,5 | 12,9 | 9,9 | ||||
NKP-GE 32-125/120/ 1.5 /2 | 19,3 | 18,9 | 18,2 | 16,8 | 14,5 | ||||
NKP-GE 32-125/130/ 2.2 /2 | 23,6 | 23,1 | 23 | 21,6 | 19,6 | 16,8 | |||
NKP-GE 32-125/142/ 3 /2 | 28,6 | 28 | 27,6 | 26,5 | 24,6 | 21,8 | 17,9 | ||
NKP-GE 32-160.1 155/2.2/2 | 31,7 | 32,4 | 31 | 26,7 | |||||
NKP-GE 32-160.1 166/3 /2 | 36,7 | 37,3 | 36,3 | 32,8 | 27 | ||||
NKP-GE 32-160.1 177/4/2 | 42,7 | 43,4 | 42,6 | 38,5 | 33,9 | ||||
NKP-GE 32-160/151 /3 /2 | 30,5 | 30 | 29 | 27 | 24 | 19,5 | |||
NKP-GE 32-160/163 /4 /2 | 36,2 | 36 | 35 | 33,5 | 30,5 | 27 | 22 | ||
NKP-GE 32-160/177 /5,5/2 | 43,5 | 43,2 | 42,6 | 41,5 | 39 | 36 | 31,5 | 25,5 | |
NKP-GE 32-200.1 188/4 /2 | 45,3 | 44,4 | 40,8 | 34,4 | 26,8 | ||||
NKP-GE 32-200.1 205/5.5/2 | 56,6 | 55,7 | 52 | 45,8 | 36,2 | ||||
NKP-GE 32-200/190/ 5.5 /2 | 46,9 | 46,5 | 45 | 43 | 40 | 35 | 29 | ||
NKP-GE 32-200/210/ 7.5 /2 | 58,8 | 58 | 57 | 56 | 53 | 49 | 44 |
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | |
NKP-GE 40-125/107/ 1.5 /2 | H (м) |
14,7 | 14,5 | 14,3 | 13,8 | 13 | 11,8 | 10,5 | 8,6 | 7 | ||||
NKP-GE 40-125/120/ 2.2 /2 | 19 | 18,7 | 18,4 | 17,8 | 17 | 15,9 | 14,6 | 13 | 11 | |||||
NKP-GE 40-125/130/ 3 /2 | 22,8 | 22,5 | 22,3 | 22 | 21,2 | 20,2 | 19 | 17,4 | 15,5 | 13,5 | ||||
NKP-GE 40-125/139/ 4 /2 | 26,4 | 26,2 | 26 | 25,6 | 25 | 24 | 23 | 21,5 | 19,5 | 17,5 | 15 | |||
NKP-GE 40-160/158/ 5.5 /2 | 33,7 | 34 | 33,4 | 32,4 | 31 | 29,5 | 27 | 24 | ||||||
NKP-GE 40-160/172/ 7.5 /2 | 40,7 | 40,2 | 40,1 | 39,8 | 38,5 | 37,5 | 35,5 | 33 | 30 | 26,5 | ||||
NKP-GE 40-200/210/11 /2 | 57,1 | 57 | 57 | 56,8 | 56,5 | 56 | 55 | 53 | 50 | 47 | 43,5 | 39 | ||
NKP-GE 40-250/230/15 /2 | 72,5 | 72,5 | 72 | 70 | 68 | 66 | 62,5 | 60 | 56 | 51,5 |
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | |
NKP-GE 50-125/115/ 3 /2 | H (м) |
17 | 16,5 | 16 | 15,5 | 15 | 14,5 | 13,7 | 13 | 12 | 11 | 10 | 9 | ||||||
NKP-GE 50-125/125/ 4 /2 | 20,5 | 20 | 19,5 | 19,1 | 18,5 | 18 | 17,5 | 16,5 | 15,8 | 14,8 | 14 | 12,5 | 11,5 | ||||||
NKP-GE 50-125/135/ 5.5 /2 | 24 | 23,6 | 23,5 | 23,2 | 22,8 | 22,2 | 21,5 | 21 | 20 | 19,1 | 18,5 | 17,5 | 16,5 | 13,4 | |||||
NKP-GE 50-125/144/ 7.5 /2 | 28 | 27,8 | 27,5 | 27,3 | 27 | 26,5 | 25,8 | 25,3 | 24,5 | 23,5 | 23 | 21,5 | 20,5 | 18 | 15,5 | ||||
NKP-GE 50-160/153/ 7.5 /2 | 31,9 | 31,5 | 31,5 | 31,5 | 31,2 | 31 | 30,5 | 29,5 | 28,5 | 27,5 | 26 | 25 | 23,5 | ||||||
NKP-GE 50-160/169/11 /2 | 39,6 | 39,5 | 39,3 | 39,1 | 39 | 38,5 | 38 | 37,2 | 36,5 | 35 | 34 | 32,5 | |||||||
NKP-GE 50-200/200/15 /2 | 55,1 | 54,7 | 54,6 | 54 | 53,5 | 52 | 51 | 49 | 47,5 | 45,5 | 43 | 41 |
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 1200 | 2500 | |
NKP-GE 65-125/127/ 5.5 /2 | H (м) |
19,5 | 19 | 18,9 | 18,7 | 18,4 | 18,1 | 17,5 | 17,2 | 16,9 | 16,5 | 15,8 | 14,5 | 13 | 12 | ||||||
NKP-GE 65-125/137/ 7.5 /2 | 23,5 | 23,1 | 23 | 22,8 | 22,6 | 22,5 | 22 | 21,6 | 21,1 | 20,7 | 20,2 | 19 | 17,5 | 14,8 | 12 | ||||||
NKP-GE 65-160/157/11 /2 | 32,5 | 32,3 | 32 | 31,9 | 1,3 | 30,2 | 30 | 29,2 | 28,7 | 27 | 24,8 | 23,6 | |||||||||
NKP-GE 65-160/173/15 /2 | 40,1 | 39,7 | 39,6 | 39,5 | 39,5 | 39 | 38,5 | 38,2 | 37,5 | 36 | 34,5 | 33,5 | 26,9 |
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 | 180 | 210 | 240 |
Q = л/ мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 1200 | 2500 | 3000 | 3500 | 4000 | |
NKP-GE 80-160/147-127/11 /2 | H (м) |
24,5 | 22 | 21,4 | 20,4 | 20 | 17,4 | 16,8 | 12 | |||||||||||||||
NKP-GE 80-160/153/15 /2 | 30,5 | 29 | 28,4 | 27,5 | 27 | 24,5 | 21,3 | 18,3 |
Электрические характеристики DAB NKP-GE с инвертором MCE
МОДЕЛЬ | МОДЕЛЬ MCE | ВХОД ПИТАНИЯ 50 Гц | P2 НОМИНАЛЬНАЯ | In A | |
кВт | Л.С. | ||||
NKP-GE 32-125.1/115/A/BAQE/1.1/2 M MCE11/C | MCE11/C | 1×230 ~В | 1,10 | 1,5 | 10,9 |
NKP-GE 32-125.1/115/A/BAQE/1.1/2 T MCE30/C | MCE30/C | 3×400 ~В | 1,10 | 1,5 | подлежит уточнению |
NKP-GE 32-125.1/125/A/BAQE/1.5/2 M MCE15/C | MCE15/C | 1×230 ~В | 1,50 | 2,0 | 14,7 |
NKP-GE 32-125.1/125/A/BAQE/1.5/2 T MCE30/C | MCE30/C | 3×400 ~В | 1,50 | 2,0 | подлежит уточнению |
NKP-GE32-125.1/125/A/BAQE /1.5/2 MCE22/P | MCE22/P | 1×230 ~В | 1,5 | 2,0 | 13,4 |
NKP-GE 32-125.1/140/A/BAQE/2.2/2 M MCE22/C | MCE22/C | 1×230 ~В | 2,20 | 3,0 | 19,9 |
NKP-GE 32-125.1/140/A/BAQE/2.2/2 T MCE30/C | MCE30/C | 3×400 ~В | 2,20 | 3,0 | 5,6 |
NKP-GE 32-125.1/140/A/BAQE/2.2/2 M MCE22/P | MCE22/P | 3×400 ~В | 2,2 | 3,0 | 18,47 |
NKP-GE 32-125/110/A/BAQE/1.1/2 M MCE11/C | MCE11/C | 1×230 ~В | 1,10 | 1,5 | 13,7 |
NKP-GE 32-125/110/A/BAQE/1.1/2 T MCE30/C | MCE30/C | 3×400 ~В | 1,10 | 1,5 | подлежит уточнению |
NKP-GE 32-125/120/A/BAQE/1.5/2 M MCE15/C | MCE15/C | 1×230 ~В | 1,50 | 2,0 | 17,9 |
NKP-GE 32-125/120/A/BAQE/1.5/2 T MCE30/C | MCE30/C | 3×400 ~В | 1,50 | 2,0 | 4,1 |
NKP-GE 32-125/130/A/BAQE/2.2/2 M MCE22/C | MCE22/C | 1×230 ~В | 2,20 | 3,0 | 24,3 |
NKP-GE 32-125/130/A/BAQE/2.2/2 T MCE30/C | MCE30/C | 3×400 ~В | 2,20 | 3,0 | подлежит уточнению |
NKP-GE 32-125/130/A/BAQE/2.2/2 M MCE22/P | MCE22/P | 1×230 ~В | 2,2 | 3,0 | 18,55 |
NKP-GE 32-125/142/A/ BAQE/3/2 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3,00 | 4,00 | 7,0 |
NKP-GE 32-160.1/166/A/BAQE/3/2 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3,00 | 4,00 | 6,7 |
NKP-GE 32-160.1/177/A/BAQE/4/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 4,00 | 5,50 | 8,5 |
NKP-GE 32-160/151/A/BAQE/3/2 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3,00 | 4,0 | 7,1 |
NKP-GE 32-160/163/A/BAQE /4/2 MCE55/P | MCE55/P | 3×400 ~В | 4,0 | 5,5 | 9,83 |
NKP-GE 32-160/177/A/BAQE/5.5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,50 | 7,5 | 12,7 |
NKP-GE 32-200.1/188/A/BAQE/4/2 MCE55/P | MCE55/P | 3×400 ~В | 5,5 | 7,5 | 9,10 |
NKP-GE 32-200.1/205/A/BAQE/5.5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,50 | 7,5 | 11,4 |
NKP-GE 32-200/190/A/BAQE/5.5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,50 | 7,5 | 12,3 |
NKP-GE 32-200/210/A/BAQE/7.5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,50 | 10,0 | 17,1 |
NKP-GE 40-125/107/A/BAQE/1.5/2 M MCE15/C | MCE15/C | 1×230 ~В | 1,50 | 2,0 | 14,7 |
NKP-GE 40-125/107/A/BAQE/1.5/2 T MCE30/C | MCE30/C | 3×400 ~В | 1,50 | 2,0 | подлежит уточнению |
NKP-GE 40-125/120/A/BAQE/2.2/2 M MCE22/C | MCE22/C | 1×230 ~В | 2,20 | 3,0 | 19,9 |
NKP-GE 40-125/120/A/BAQE/2.2/2 T MCE30/C | MCE30/C | 3×400 ~В | 2,20 | 3,0 | подлежит уточнению |
NKP-GE 40-125/120/A/BAQE/2.2/2 M MCE22/P | MCE22/P | 1×230 ~В | 2,2 | 3,0 | 20,62 |
NKP-GE 40-125/130/A/BAQE/3/2 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3,00 | 4,0 | 7,2 |
NKP-GE 40-125/139/A/BAQE/4/2 T MCE55/C-P | MCE55/C -MCE55/P | 3×400 ~В | 4,00 | 5,5 | 9,6 |
NKP-GE 40-160/158/A/BAQE/5.5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,50 | 7,5 | 12,4 |
NKP-GE 40-160/172/A/BAQE/7.5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,50 | 10,0 | 17,1 |
NKP-GE 40-200/210/A/BAQE/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11,00 | 15,0 | 24,9 |
NKP-GE 40-200/210/A/BAQE/11/2 MCE150/P | MCE150/P | 3×400 ~В | 11,0 | 15,0 | 24,87 |
NKP-GE 40-250/230/A/BAQE/15/2 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15,00 | 20,0 | 34,5 |
NKP-GE 50-125/115/A/BAQE/3/2 T MCE30/C | MCE30/C | 3×400 ~В | 3,00 | 4,0 | 7,2 |
NKP-GE 50-125/125/A/BAQE/4/2 MCE55/P | MCE55/P | 3×400 ~В | 4,0 | 5,5 | 9,78 |
NKP-GE 50-125/135/A/BAQE/5.5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,50 | 7,5 | 12,6 |
NKP-GE 50-125/144/A/BAQE/7.5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,50 | 10,0 | 17,1 |
NKP-GE50-160/153/A/BAQE/7.5/2MCE110/P | MCE110/P | 3×400 ~В | 7,5 | 10,0 | 17,38 |
NKP-GE 50-160/169/A/BAQE/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11,00 | 15,0 | 24,0 |
NKP-GE50-160/169/A/BAQE/11/2 MCE150/P | MCE150/P | 3×400 ~В | 11,0 | 15,0 | 24,03 |
NKP-GE 50-200/200/A/BAQE/15/2 T MCE150/C-P | MCE150/C – MCE150/? | 3×400 ~В | 15,00 | 20,0 | 32,5 |
NKP-GE 65-125/127/A/BAQE/5.5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,50 | 7,5 | 12,8 |
NKP-GE 65-125/137/A/BAQE/7.5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,50 | 10,0 | 17,4 |
NKP-GE 65-160/157/A/BAQE/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11,00 | 15,0 | 23,4 |
NKP-GE65-160/157/A/BAQE/11/2MCE150/P | MCE150/P | 3×400 ~В | 11,00 | 15,0 | 23,44 |
NKP-GE 65-160/173/A/BAQE/15/2 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15,00 | 20,0 | 33,5 |
NKP-GE 80-160/147-127/A/BAQE/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11,00 | 15,0 | 24,1 |
NKP-GE80-160/147-127/A/BAQE/11/2MCE150/P | MCE150/P | 3×400 ~В | 11,00 | 15,0 | 24,09 |
NKP-GE 80-160/153/A/BAQE/15/2 T MCE150/C | MCE150/C | 3×400 ~В | 15,00 | 20,0 | 32,6 |
DAB KDNE. Центробежные насосы с электронным управлением с инвертором MCE-C, MCE-P
DAB KDNE стандартизированные центробежные насосы с электронным управлением в комплекте с эластичной муфтой предназначены для широкой области применения, например:
DAB MCE/C: Циркуляция горячей воды систем отопления, а также холодной воды систем кондиционирования и холодильных установок.
DAB MCE/P: Повышение давления, подача питьевой воды, а также системы полива и орошения.
Технические характеристики
Частота вращения: 1450 – 2900 1/мин.
Рабочий диапазон: 1 – 470 м³/ч при напоре до 63 метров.
Диапазон температур жидкости: от -10 °C до +140 °C (MCE/C) от -10 °C до +80 °C (MCE/Р)
Перекачиваемая жидкость: чистая, без твердых включений и абразивов, не вязкая, не агрессивная, некристаллизующаяся и химически нейтральная, по характеристикам аналогичная воде.
Максимальная температура окружающей среды: +40 °C.
Максимальное рабочее давление: 16 бар – 1600 кПа (для DN 200 макс. 10 бар).
Степень защиты: IP 55.
Класс изоляции: F.
Фланцевые соединения: Pу 16 DIN 2533; Pу 10 DIN 2532 для DN 200.
Монтаж: как правило, в горизонтальном положении.
Конструктивные особенности насоса
Одноступенчатый спиральный чугунный корпус, соответствующий DIN-EN 733 (ранее DIN 24255), крышка держателя уплотнения, а также чугунный суппорт и фланцы, соответствующие DIN 2533 (DIN 2532 для DN 200).
Чугунное рабочее колесо, закрытое и динамически сбалансированное, с компенсацией осевого давления за счет балансировочных отверстий, работает на сменных компенсаторах износа (по заказу).
Вал насоса из нержавеющей стали, опирающийся на два шариковых подшипника, не требующих регулярной смазки, установлен внутри соответствующей камеры суппорта.
Стандартное уплотнение: стандартизированное торцевое уплотнение по DIN 24960 из графита/карбида кремния с кольцами из этилен-пропиленового каучука.
На заказ имеется сальник со смазывающим гидравлическим кольцом и сальниковой коробкой, состоящий из двух легкосъемных деталей.
Конструктивные особенности электродвигателя
Асинхронный двигатель с короткозамкнутым ротором, наружное воздушное охлаждение, 2 или 4 полюса.
Ротор вращается в шариковых подшипниках, размер которых значительно превышает требуемый, что обеспечивает низкий уровень шума и длительный срок службы.
Управляется инвертором MCE.
Конструкция: B3
Стандартное однофазное напряжение: 1×220-240 В / 50-60 Гц
Специальное исполнение по заказу: трехфазный 3×400 В / 50 Гц или трехфазный 3×460 В / 60 Гц
Стандартное трехфазное напряжение: 3×400 В / 50 Гц
Специальное исполнение по заказу: 3×460 В / 60 Гц
Гидравлические характеристики KDNE — 4 полюса
DAB KDNE 32
МОДЕЛЬ | Q = м³/ч | 0 | 3 | 6 | 12 | 18 | 24 |
Q = л/мин | 0 | 50 | 100 | 200 | 300 | 400 | |
KDNE 32-125.1/140 | H (м) |
6,6 | 6,6 | 6,4 | 5,1 | ||
KDNE 32-125/142 | 6,9 | 6,75 | 6,15 | 4,5 | |||
KDNE 32-160.1/177 | 9 | 9,8 | 9,5 | 6,6 | |||
KDNE 32-160/177 | 10,5 | 10,4 | 9,6 | 7,8 | |||
KDNE 32-200.1/207 | 13,8 | 13,8 | 13 | 8,9 | |||
KDNE 32-200/200 | 12,6 | 12,3 | 11,1 | 8,7 | |||
KDNE 32-200/219 | 15,7 | 15,4 | 14,8 | 13 | 9,8 |
DAB KDNE 40
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | |
KDNE 40-125/142 | H (м) |
6,7 | 6,6 | 6,5 | 6 | 5,3 | 4,1 | |
KDNE 40-160/161 | 8,6 | 8,5 | 8,4 | 8 | 7,1 | 5,6 | ||
KDNE 40-160/177 | 10,7 | 10,7 | 10,6 | 10,2 | 9,5 | 8,3 | ||
KDNE 40-200/180 | 9,7 | 9,7 | 9,4 | 8,8 | 7,2 | |||
KDNE 40-200/200 | 12,2 | 12,1 | 12 | 11,7 | 10,4 | 8,6 | ||
KDNE 40-200/219 | 15 | 15 | 15 | 14,7 | 13,8 | 12,4 | 10,4 | |
KDNE 40-250/230 | 17,4 | 17,2 | 16,5 | 15,3 | 13,7 | |||
KDNE 40-250/240 | 19,1 | 19 | 18,2 | 17 | 15,5 | |||
KDNE 40-250/250 | 20,7 | 20,6 | 20 | 18,9 | 17,5 | |||
KDNE 40-250/260 | 22,7 | 22,6 | 22,1 | 21 | 19,5 |
DAB KDNE 50
МОДЕЛЬ | Q = м³/ч | 0 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 |
Q = л/мин | 0 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
KDNE 50-125/139 | H (м) |
6,3 | 6,2 | 6,1 | 5,9 | 5,6 | 5,2 | 4,8 | 4,2 | |
KDNE 50-125/144 | 6,7 | 6,7 | 6,6 | 6,4 | 6,2 | 5,8 | 5,3 | 4,8 | 4,1 | |
KDNE 50-160/137 | 6 | 6 | 5,9 | 5,6 | 5,2 | 4,8 | ||||
KDNE 50-160/153 | 7,6 | 7,6 | 7,5 | 7,4 | 7,2 | 6,7 | ||||
KDNE 50-160/169 | 9,4 | 9,3 | 9,2 | 9,2 | 9,1 | 8,8 | ||||
KDNE 50-160/177 | 10,4 | 10,3 | 10,3 | 10,2 | 10,1 | 9,95 | ||||
KDNE 50-200/170 | 9,5 | 9,3 | 9,2 | 8,8 | 8 | 6,85 | ||||
KDNE 50-200/190 | 11,8 | 11,7 | 11,6 | 11,4 | 10,8 | 10,1 | 8,9 | |||
KDNE 50-200/210 | 14,6 | 14,6 | 14,5 | 14,4 | 13,9 | 13,2 | 12,2 | 11 | ||
KDNE 50-200/219 | 16 | 16 | 16 | 15,9 | 15,4 | 14,2 | 13,8 | 12,7 | 11,4 | |
KDNE 50-250/220 | 15,9 | 15,7 | 15,6 | 15,4 | 14,9 | 13,8 | 12,4 | 10,5 | ||
KDNE 50-250/263 | 23 | 23 | 22,9 | 22,8 | 22,5 | 21,7 | 20,6 | 19,4 | 17,5 |
DAB KDNE 65
МОДЕЛЬ | Q = м³/ч | 0 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 |
Q = л/мин | 0 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | |
KDNE 65-125/130 | H (м) |
5,1 | 4,9 | 4,75 | 4,6 | 4,3 | 4,1 | 3,8 | 3,3 | 2,8 | |||||||
KDNE 65-125/144 | 6,4 | 6,35 | 6,25 | 6,2 | 5,9 | 5,7 | 5,4 | 5 | 4,65 | 4,2 | 3,7 | ||||||
KDNE 65-160/137 | 5,8 | 5,7 | 5,4 | 5,2 | 4,75 | 4,3 | 3,7 | ||||||||||
KDNE 65-160/153 | 7,3 | 7,2 | 7,2 | 6,9 | 6,7 | 6,3 | 5,8 | 5,25 | |||||||||
KDNE 65-160/169 | 9,1 | 9,1 | 9 | 8,9 | 8,7 | 8,4 | 8 | 7,6 | 7,1 | 6,4 | |||||||
KDNE 65-160/177 | 10 | 10 | 9,9 | 9,8 | 9,7 | 9,45 | 9,1 | 8,7 | 8,2 | 7,5 | |||||||
KDNE 65-200/180 | 10,4 | 10,4 | 10,4 | 10,3 | 10,2 | 10 | 9,5 | 8,8 | 8,1 | ||||||||
KDNE 65-200/190 | 12,1 | 12 | 12 | 12 | 11,9 | 11,5 | 11,1 | 10,5 | 9,8 | 8,8 | |||||||
KDNE 65-250/240 | 19 | 19 | 18,9 | 18,5 | 18,1 | 17,5 | 16,8 | 16 | 14,7 | 13,6 | |||||||
KDNE 65-250/263 | 23,2 | 23 | 23 | 22,9 | 22,5 | 22,2 | 21,6 | 20,8 | 19,8 | 18,6 | 17,4 | 16 | |||||
KDNE 65-315/260 | 22,3 | 22,2 | 22,1 | 22 | 21,5 | 21 | 20,5 | 20 | 19,2 | 18,4 | 17 | 16 | 15 | ||||
KDNE 65-315/290 | 28,2 | 28,2 | 28,1 | 28 | 27,8 | 27,3 | 27 | 26,5 | 25,5 | 25 | 24 | 23,1 | 22 | 19,5 | |||
KDNE 65-315/320 | 35,7 | 35,4 | 35,3 | 35,2 | 35,1 | 35 | 34,8 | 34,5 | 33,8 | 33,5 | 32,5 | 31,5 | 30,8 | 28 | 24,8 |
DAB KDNE 80
МОДЕЛЬ | Q = м³/ч | 0 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 | 180 |
Q = л/мин | 0 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2500 | 3000 | |
KDNE 80-160/153 | H (м) |
7,3 | 7,1 | 6,9 | 6,7 | 6,5 | 6,3 | 6 | 5,75 | 5,4 | 5,2 | 4,55 | 3,9 | 3,6 | ||
KDNE 80-160/161 | 8,2 | 8 | 7,9 | 7,75 | 7,5 | 7,3 | 7,05 | 6,8 | 6,5 | 6,25 | 5,6 | 4,9 | 4,6 | |||
KDNE 80-160/177 | 10 | 9,9 | 9,85 | 9,8 | 9,7 | 9,5 | 9,3 | 9,1 | 8,85 | 8,7 | 8,1 | 7,25 | 6,9 | |||
KDNE 80-200/170 | 9,2 | 9,1 | 9 | 8,7 | 8,5 | 8,2 | 7,8 | 7,5 | 7,1 | 6,7 | 5,6 | |||||
KDNE 80-200/200 | 12,7 | 12,6 | 12,6 | 12,6 | 12,5 | 12,4 | 12,3 | 12 | 11,6 | 11,4 | 10,5 | 9,4 | 8,8 | |||
KDNE 80-200/222 | 15,9 | 15,9 | 15,8 | 15,7 | 15,6 | 15,6 | 15,5 | 15,4 | 15,3 | 15 | 14,3 | 13,4 | 12,8 | |||
KDNE 80-250/230 | 17,3 | 17,3 | 17,2 | 17,1 | 17 | 16,9 | 16,8 | 16,5 | 16 | 15,5 | 14,3 | 12,4 | ||||
KDNE 80-250/260 | 22,6 | 22,5 | 22,5 | 22,4 | 22,3 | 22,2 | 22,1 | 22 | 21,8 | 21,4 | 20,6 | 19,6 | 19 | 15,1 | ||
KDNE 80-250/270 | 24,5 | 24,4 | 24,4 | 24,4 | 24,3 | 24,2 | 24,1 | 24 | 23,7 | 23,3 | 22,4 | 21,4 | 20,7 | 16,3 | ||
KDNE 80-315/290 | 27,8 | 27,8 | 27,8 | 27,7 | 27,7 | 27,6 | 27,6 | 27,5 | 27,4 | 26,5 | 25 | 24,6 | 19,1 |
DAB KDNE 100
МОДЕЛЬ | Q = м³/ч | 0 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 | 180 | 210 | 240 |
Q = л/мин | 0 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | 4000 | |
KDNE 100-200/180 | H (м) |
10,1 | 10,1 | 10,1 | 10 | 9,9 | 9,7 | 9,5 | 9,1 | 8,5 | 8,3 | 7 | 5,4 | ||
KDNE 100-200/200 | 12,9 | 12,8 | 12,8 | 12,8 | 12,7 | 12,6 | 12,5 | 12,2 | 11,8 | 11,6 | 10,4 | 8,8 | |||
KDNE 100-200/219 | 16 | 15,7 | 15,7 | 15,6 | 15,6 | 15,5 | 15,5 | 15,3 | 15,1 | 15 | 14 | 12,5 | 10,8 | ||
KDNE 100-250/240 | 18,5 | 18,3 | 18,3 | 18,3 | 18,2 | 18,1 | 18 | 17,9 | 17,6 | 17,4 | 15,7 | 13,3 | |||
KDNE 100-250/260 | 22,3 | 22,1 | 22,1 | 22,1 | 22 | 21,9 | 21,8 | 21,7 | 21,5 | 21,4 | 19,8 | 17,7 | 15,1 | ||
KDNE 100-315/275 | 25,1 | 25 | 25 | 25 | 24,9 | 24,8 | 24,7 | 24,6 | 24,4 | 24 | 22 | 19 |
DAB KDNE 125-150
МОДЕЛЬ | Q = м³/ч | 0 | 102 | 114 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 |
Q = л/мин | 0 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | |
KDNE 125-250/230 | H (м) |
16,6 | 16,6 | 16,6 | 16,5 | 16,3 | 15,6 | 14,8 | 13,8 | 12,5 | 12,3 | 9,5 | |||
KDNE 150-200/218 | 12,9 | 12,7 | 12,7 | 12,6 | 12,4 | 12,1 | 11,7 | 11,2 | 10,7 | 10,2 | 9,6 | 8,8 | 8 | 7,1 | |
KDNE 150-200/224 | 13,8 | 13,6 | 13,6 | 13,5 | 13,3 | 13 | 12,6 | 12,2 | 11,7 | 11,2 | 10,6 | 9,9 | 9,2 | 8,2 |
Электрические характеристики KDNE — 4 полюса
DAB KDNE
МОДЕЛЬ | МОДЕЛЬ MCE | ВХОД ПИТАНИЯ 50 Гц | P2 НОМИНАЛЬНАЯ | In A | |
кВт | Л.С. | ||||
KDNE 32-125.1/140/A/BAQE/1/0,55/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,55 | 0,75 | 7,1 |
KDNE 32-125.1/140/A/BAQE/1/0,55/4 T MCE30/C | MCE30/C | 3×400 ~В | 0,55 | 0,75 | 7,4 |
KDNE 32-125/142/A/BAQE/1/0,75/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,75 | 1 | 8,2 |
KDNE 32-125/142/A/BAQE/1/0,75/4 T MCE30/C | MCE30/C | 3×400 ~В | 0,75 | 1 | 2,6 |
KDNE 32-160.1/177/A/BAQE/1/0,75/4 M MCE11/C | MCE11/C | 1×230 ~В | 0,75 | 1 | 8,2 |
KDNE 32-160.1/177/A/BAQE/1/0,75/4 T MCE30/C | MCE30/C | 3×400 ~В | 0,75 | 1 | 2,6 |
KDNE 32-160/177/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 32-160/177/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 32-200.1/207/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 32-200.1/207/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 32-200/200/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 32-200/200/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 32-200/219/A/BAQE/1/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,7 |
KDNE 32-200/219/A/BAQE/1/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6,4 |
KDNE 40-125/142/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 40-125/142/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 40-160/161/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 40-160/161/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 40-160/177/A/BAQE/1/1,5/4 M MCE15/C | MCE15/C | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 40-160/177/A/BAQE/1/1,5/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,5 | 2 | 4,5 |
KDNE 40-200/180/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 40-200/180/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 40-200/200/A/BAQE/1/1,5/4 M MCE15/C | MCE15/C | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 40-200/200/A/BAQE/1/1,5/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,5 | 2 | 4,5 |
KDNE 40-200/219/A/BAQE/1/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,7 |
KDNE 40-200/219/A/BAQE/1/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6,4 |
KDNE 40-250/230/A/BAQE/1/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,7 |
KDNE 40-250/230/A/BAQE/1/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6,4 |
KDNE 40-250/240/A/BAQE/1/3/4 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3 | 4 | 7,9 |
KDNE 40-250/250/A/BAQE/1/4/4 MCE55/P | MCE30/P | 3×400 ~В | 3 | 4 | 8,8 |
KDNE 40-250/260/A/BAQE/1/4/4 T MCE55/C | MCE55/C | 3×400 ~В | 4 | 5,5 | 10,0 |
KDNE 50-125/139/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 50-125/139/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 50-125/144/A/BAQE/1/1,5/4 M MCE15/C | MCE15/C | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 50-125/144/A/BAQE/1/1,5/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,5 | 2 | 4,5 |
KDNE 50-160/137/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 50-160/137/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 50-160/153/A/BAQE/1/1,5/4 M MCE15/C | MCE15/C | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 50-160/153/A/BAQE/1/1,5/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,5 | 2 | 4,5 |
KDNE 50-160/169/A/BAQE/1/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,7 |
KDNE 50-160/169/A/BAQE/1/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6,4 |
KDNE 50-160/177/A/BAQE/1/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3 | 4 | 7,9 |
KDNE 50-200/170/A/BAQE/1/1,5/4 M MCE15/C | MCE15/C | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 50-200/170/A/BAQE/1/1,5/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,5 | 2 | 4,5 |
KDNE 50-200/190/A/BAQE/1/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,7 |
KDNE 50-200/190/A/BAQE/1/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6,4 |
KDNE 50-200/210/A/BAQE/1/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3 | 4 | 7,9 |
KDNE 50-200/219/A/BAQE/1/4/4 T MCE55/C | MCE55/C | 3×400 ~В | 4 | 5,5 | 10,0 |
KDNE 50-250/220/A/BAQE/1/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3 | 4 | 7,9 |
KDNE 50-250/263/A/BAQE/1/5,5/4 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,5 | 7,5 | 13,4 |
KDNE 65-125/130/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 65-125/130/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 65-125/144/A/BAQE/1/1,5/4 M MCE15/C | MCE15/C | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 65-125/144/A/BAQE/1/1,5/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,5 | 2 | 4,5 |
KDNE 65-160/137/A/BAQE/1/1,1/4 M MCE11/C | MCE11/C | 1×230 ~В | 1,1 | 1,5 | 10,9 |
KDNE 65-160/137/A/BAQE/1/1,1/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,1 | 1,5 | 3,4 |
KDNE 65-160/153/A/BAQE/1/1,5/4 M MCE15/C | MCE15/C | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 65-160/153/A/BAQE/1/1,5/4 T MCE30/C | MCE30/C | 3×400 ~В | 1,5 | 2 | 4,5 |
KDNE 65-160/169/A/BAQE/1/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,7 |
KDNE 65-160/169/A/BAQE/1/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6,4 |
KDNE 65-160/177/A/BAQE/1/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3 | 4 | 7,9 |
KDNE 65-200/180/A/BAQE/1/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,7 |
KDNE 65-200/180/A/BAQE/1/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6,4 |
KDNE 65-200/190/A/BAQE/1/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3 | 4 | 7,9 |
KDNE 65-200/180/A/BAQE/1/2,2/4 T MCE30/C | MCE55/C | 3×400 ~В | 5,5 | 7,5 | 13,4 |
KDNE 65-250/240/A/BAQE/1/5,5/4 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,5 | 7,5 | 13,4 |
KDNE 65-250/263/A/BAQE/1/7,5/4 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,9 |
KDNE 65-315/260/A/BAQE/1/7,5/4 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,9 |
KDNE 65-315/290/A/BAQE/1/11/4 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 27,2 |
KDNE 65-315/290/A/BAQE/1/11/4 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 27,2 |
KDNE 65-315/320/A/BAQE/1/15/4 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 36,5 |
KDNE 80-160/153/A/BAQE/1/2,2/4 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,7 |
KDNE 80-160/153/A/BAQE/1/2,2/4 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6,4 |
KDNE 80-160/161/A/BAQE/1/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3 | 4 | 7,9 |
KDNE 80-160/177/A/BAQE/1/4/4 T MCE55/C | MCE55/C | 3×400 ~В | 4 | 5,5 | 10,0 |
KDNE 80-200/170/A/BAQE/1/3/4 T MCE30/C | MCE30/C | 3×400 ~В | 3 | 4 | 7,9 |
KDNE 80-200/200/A/BAQE/1/5.5/4 T MCE55/C | MCE55/C | 3×400 ~В | 5,5 | 7,5 | 13,4 |
KDNE 80-200/222/A/BAQE/1/7.5/4 T MCE110/C | MCE110/C | 3×400 ~В | 7,5 | 10 | 17,9 |
KDNE 80-250/230/A/BAQE/1/7,5/4 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,9 |
KDNE 80-250/260/A/BAQE/1/11/4 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 27,2 |
KDNE 80-250/260/A/BAQE/1/11/4 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 27,2 |
KDNE 80-250/270/A/BAQE/1/15/4 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 36,5 |
KDNE 80-315/290/A/BAQE/1/15/4 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 36,5 |
KDNE 100-200/180/A/BAQE/1/5.5/4 T MCE55/C | MCE55/C | 3×400 ~В | 5,5 | 7,5 | 13,4 |
KDNE 100-200/200/A/BAQE/1/7.5/4 T MCE110/C | MCE110/C | 3×400 ~В | 7,5 | 10 | 17,9 |
KDNE 100-200/219/A/BAQE/1/11/4 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 27,2 |
KDNE 100-250/240/A/BAQE/1/11/4 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 27,2 |
KDNE 100-250/260/A/BAQE/1/15/4 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 36,5 |
KDNE 100-315/275/A/BAQE/1/15/4 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 36,5 |
KDNE 125-250/230/A/BAQE/1/15/4 T MCE150/C | MCE150/C | 3×400 ~В | 15 | 20 | 36,5 |
KDNE 150-200/218-182/A/BAQE/1/11/4 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 27,2 |
KDNE 150-200/224/A/BAQE/1/15/4 T MCE150/C | MCE150/C | 3×400 ~В | 15 | 20 | 36,5 |
Гидравлические характеристики серия KDNE — 2 полюса
DAB KDNE 32
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
KDNE 32-125.1/110 | H (м) |
15,5 | 15,2 | 13,9 | 11,5 | |||||
KDNE 32-125.1/130 | 22,3 | 22,2 | 21,3 | 19 | ||||||
KDNE 32-125.1/140 | 26,5 | 26,4 | 25,6 | 23,4 | 20,1 | |||||
KDNE 32-125/125 | 20,9 | 20,1 | 18,9 | 16,9 | 13,5 | |||||
KDNE 32-125/130 | 22,9 | 22 | 21 | 19,1 | 16,2 | |||||
KDNE 32-125/142 | 27,8 | 27 | 26,1 | 24,5 | 21,7 | 18 | ||||
KDNE 32-160.1/137 | 21,5 | 21,2 | 19,3 | |||||||
KDNE 32-160.1/145 | 24,7 | 24,5 | 22,3 | 16,5 | ||||||
KDNE 32-160.1/153 | 28,3 | 28 | 26 | 20,5 | ||||||
KDNE 32-160.1/177 | 39,5 | 39,3 | 38,2 | 34,5 | 26 | |||||
KDNE 32-160/145 | 27 | 25,8 | 23,9 | 21,2 | 16,9 | |||||
KDNE 32-160/161 | 34 | 33 | 31,7 | 29,1 | 25,5 | |||||
KDNE 32-160/177 | 41,8 | 41,5 | 40,5 | 38,4 | 35,3 | 31,4 | ||||
KDNE 32-200.1/170 | 34,3 | 34,2 | 31,9 | 23,5 | ||||||
KDNE 32-200.1/190 | 45,3 | 44,7 | 41,5 | 35,5 | ||||||
KDNE 32-200.1/207 | 55,3 | 55 | 51,8 | 46,4 | 37 | |||||
KDNE 32-200/180 | 39 | 38,5 | 36,5 | 32,5 | 28 | |||||
KDNE 32-200/200 | 51 | 49 | 48 | 45 | 40,5 | 35 | ||||
KDNE 32-200/210 | 57 | 56 | 55 | 52,5 | 48,5 | 43 | 36 | |||
KDNE 32-200/219 | 63 | 62 | 61 | 59 | 56,5 | 52,5 | 46,5 | 39,5 |
DAB KDNE 40
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | |
KDNE 40-125/120 | H (м) |
18,5 | 18 | 17,5 | 17 | 16 | 15 | 13,5 | 11,8 | |||||
KDNE 40-125/142 | 26,8 | 26,6 | 26,4 | 26 | 25,3 | 24,4 | 23 | 21,4 | 19,4 | 17 | ||||
KDNE 40-160/145 | 27,5 | 27,4 | 27 | 25,7 | 24,2 | 22,1 | 19,5 | |||||||
KDNE 40-160/161 | 34,5 | 34,5 | 34,4 | 33,7 | 32,3 | 30,5 | 28,5 | 25,8 | 22,5 | |||||
KDNE 40-160/177 | 42,6 | 42,5 | 42,4 | 42 | 41,5 | 40 | 38,5 | 35 | 33 | 30 | ||||
KDNE 40-200/180 | 38,8 | 38,5 | 38 | 37 | 35 | 32,5 | 29 | 25 | ||||||
KDNE 40-200/200 | 48,7 | 48,4 | 48,2 | 47,5 | 46,5 | 44 | 41,5 | 38,5 | 34,5 | |||||
KDNE 40-200/219 | 60 | 59,8 | 59,7 | 59,4 | 59 | 57 | 55 | 52,5 | 49,5 | 46 | 40 | |||
KDNE 40-250/220 | 63,1 | 62,8 | 62,5 | 61 | 59 | 57 | 55 | 52 | 48 |
DAB KDNE 50
МОДЕЛЬ | Q = м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 |
Q = л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | |
KDNE 50-125/125 | H (м) |
19,8 | 19,4 | 19 | 18,5 | 17,9 | 17,4 | 16,6 | 16 | 15,1 | 14 | 13 | 11,8 | ||||||
KDNE 50-125/139 | 24,7 | 24,5 | 24,3 | 24 | 23,5 | 23 | 22,4 | 21,6 | 20,8 | 20 | 19,2 | 18 | 15,5 | ||||||
KDNE 50-125/144 | 25,9 | 26,5 | 26,4 | 26,1 | 25,6 | 25,1 | 24,5 | 24 | 23,2 | 22,3 | 21,5 | 20,5 | 17,8 | 15 | |||||
KDNE 50-160/145 | 27,2 | 27 | 26,9 | 26,6 | 26,4 | 25,5 | 25 | 23,8 | 23 | 21,5 | 20,5 | 19 | |||||||
KDNE 50-160/161 | 33,8 | 33,7 | 33,7 | 33,6 | 33,6 | 33,3 | 32,5 | 31,8 | 31 | 29,8 | 28,5 | 27,5 | |||||||
KDNE 50-160/177 | 41,6 | 41,5 | 41,5 | 41,3 | 41,2 | 41 | 40,6 | 40,5 | 39,5 | 38,8 | 38 | 36,7 | 33,5 | ||||||
KDNE 50-200/180 | 42,5 | 42 | 41,7 | 41,4 | 40,5 | 39,5 | 38 | 36 | 34 | 32 | 29 | ||||||||
KDNE 50-200/190 | 47,2 | 46,8 | 46,6 | 46 | 45,7 | 44,5 | 43,5 | 42 | 40 | 38 | 35,5 | 33 |
DAB KDNE 65
МОДЕЛЬ | Q = м³/ч | 0 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 150 | 180 | 210 | 240 |
Q = л/мин | 0 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | 4000 | |
KDNE 65-125/120 | H (м) |
17,8 | 16 | 15,6 | 15,3 | 14,9 | 14,4 | 13,9 | 13,4 | 13 | 11,5 | 10,3 | 9,4 | ||||
KDNE 65-125/130 | 21 | 19,6 | 19,5 | 19,1 | 18,9 | 18,5 | 18 | 17,5 | 17 | 15,7 | 14,2 | 13,2 | |||||
KDNE 65-125/144 | 25,6 | 25,5 | 25,4 | 25,2 | 25 | 24,6 | 24,3 | 24 | 23,4 | 22,5 | 21,1 | 20,2 | 16 | ||||
KDNE 65-160/137 | 23,1 | 22,4 | 22 | 21,7 | 21,3 | 20,5 | 19,7 | 19 | 18 | 16 | |||||||
KDNE 65-160/153 | 29,1 | 28,8 | 28,5 | 28,6 | 28,5 | 28 | 27,5 | 26,6 | 26 | 24 | 22 | 21 | |||||
KDNE 65-160/169 | 36,4 | 36,3 | 36,2 | 36,1 | 36 | 35,7 | 35,3 | 34,7 | 34 | 32,7 | 31 | 30 | |||||
KDNE 65-200/170 | 37,2 | 36,8 | 36,7 | 36,6 | 36,5 | 36 | 35 | 34 | 32,5 | 30 | 27 | 25 |
DAB KDNE 80
МОДЕЛЬ | Q = м³/ч | 0 | 90 | 102 | 114 | 120 | 150 | 180 | 210 | 240 | 270 | 300 |
Q = л/мин | 0 | 1500 | 1700 | 1900 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | |
KDNE 80-160/153 | H (м) |
29,3 | 28 | 27,3 | 26,5 | 26 | 23,5 | 20,7 | 16,5 | 14,5 |
Электрические характеристики KDNE — 2 полюса
DAB KDNE
МОДЕЛЬ | МОДЕЛЬ MCE | ВХОД ПИТАНИЯ 50 Гц | P2 НОМИНАЛЬНАЯ | In A | |
кВт | Л.С. | ||||
KDNE 32-125.1/110/A/BAQE/1/1,5/2 M MCE15/C | MCE15/C | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 32-125.1/110/A/BAQE/1/1,5/2 T MCE30/C | MCE30/C | 3×400 ~В | 1,5 | 2 | 4,2 |
KDNE 32-125.1/130/A/BAQE/1/2,2/2 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,6 |
KDNE 32-125.1/130/A/BAQE/1/2,2/2 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6 |
KDNE 32-125.1/130/A/BAQE/1/2.2/2 M MCE22/P | MCE22/P | 1×230 ~В | 2,2 | 3 | 19,6 |
KDNE 32-125.1/140/A/BAQE/1/3/2 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3 | 4 | 7,4 |
KDNE 32-125/125/A/BAQE/1/2,2/2 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,6 |
KDNE 32-125/125/A/BAQE/1/2,2/2 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6 |
KDNE 32-125/125/A/BAQE/1/2.2/2 M MCE22/P | MCE22/P | 1×230 ~В | 2,2 | 3 | 19,6 |
KDNE 32-125/130/A/BAQE/1/3/2 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3 | 4 | 7,4 |
KDNE 32-125/142/A/BAQE/1/4/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 4 | 5,5 | 10,1 |
KDNE 32-160.1/137/A/BAQE/1/1,5/2 M MCE15/C | MCE15/C | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 32-160.1/137/A/BAQE/1/1,5/2 T MCE30/C | MCE30/C | 3×400 ~В | 1,5 | 2 | 4,2 |
KDNE 32-160.1/137/A/BAQE/1/1,5/2 T MCE30/C | MCE22/P | 1×230 ~В | 1,5 | 2 | 14,1 |
KDNE 32-160.1/145/A/BAQE/1/2,2/2 M MCE22/C | MCE22/C | 1×230 ~В | 2,2 | 3 | 19,6 |
KDNE 32-160.1/145/A/BAQE/1/2,2/2 T MCE30/C | MCE30/C | 3×400 ~В | 2,2 | 3 | 6 |
KDNE 32-160.1/145/A/BAQE/1/2.2/2 M MCE22/P | MCE22/P | 1×230 ~В | 2,2 | 3 | 19,6 |
KDNE 32-160.1/153/A/BAQE/1/3/2 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3 | 4 | 7,4 |
KDNE 32-160.1/177/A/BAQE/1/5,5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,5 | 7,5 | 13,1 |
KDNE 32-160/145/A/BAQE/1/3/2 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3 | 4 | 7,4 |
KDNE 32-160/161/A/BAQE/1/5,5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,5 | 7,5 | 13,1 |
KDNE 32-160/177/A/BAQE/1/7,5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,6 |
KDNE 32-200.1/170/A/BAQE/1/3/2 T MCE30/C-P | MCE30/C – MCE30/P | 3×400 ~В | 3 | 4 | 7,4 |
KDNE 32-200.1/190/A/BAQE/1/5,5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,5 | 7,5 | 13,1 |
KDNE 32-200.1/207/A/BAQE/1/7,5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,6 |
KDNE 32-200/180/A/BAQE/1/5,5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,5 | 7,5 | 13,1 |
KDNE 32-200/200/A/BAQE/1/7,5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,6 |
KDNE 32-200/210/A/BAQE/1/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 32-200/210/A/BAQE/1/ 11/2 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 32-200/219/A/BAQE/1/15/2 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 34,0 |
KDNE 40-125/120/A/BAQE/1/3/2 T MCE30/C | MCE30/C | 3×400 ~В | 3 | 4 | 7,4 |
KDNE 40-125/142/A/BAQE/1/5,5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,5 | 7,5 | 13,1 |
KDNE 40-160/145/A/BAQE/1/5,5/2 T MCE55/C-P | MCE55/C – MCE55/P | 3×400 ~В | 5,5 | 7,5 | 13,1 |
KDNE 40-160/161/A/BAQE/1/7,5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,6 |
KDNE 40-160/177/A/BAQE/1/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 40-160/177/A/BAQE/1/11/2 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 40-200/180/A/BAQE/1/7,5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,6 |
KDNE 40-200/200/A/BAQE/1/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 40-200/200/A/BAQE/1/11/2 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 40-250/220/A/BAQE/1/15/2 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 34,0 |
KDNE 50-125/125/A/BAQE/1/5.5/2 T MCE55/C | MCE55/C | 3×400 ~В | 5,5 | 7,5 | 13,1 |
KDNE 50-125/139/A/BAQE/1/7,5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,6 |
KDNE 50-125/144/A/BAQE/1/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 50-125/144/A/BAQE/1/11/2 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 50-160/145/A/BAQE/1/7,5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,6 |
KDNE 50-160/161/A/BAQE/1/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 50-160/161/A/BAQE/1/11/2 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 50-160/177/BAQE/1/15/2 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 34,0 |
KDNE 50-200/180/A/BAQE/1/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 50-200/180/A/BAQE/1/11/2 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 50-200/190/A/BAQE/1/15/2 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 34,0 |
KDNE 65-125/120-110/A/BAQE/1/5,5/2 T MCE55/C | MCE55/C | 3×400 ~В | 5,5 | 7,5 | 13,1 |
KDNE 65-125/130/A/BAQE/1/7,5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,6 |
KDNE 65-125/144/A/BAQE/1/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 65-125/144/A/BAQE/1/11/2 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 65-160/137/A/BAQE/1/7,5/2 T MCE110/C-P | MCE110/C – MCE110/P | 3×400 ~В | 7,5 | 10 | 17,6 |
KDNE 65-160/153/A/BAQE/1/11/2 T MCE110/C | MCE110/C | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 65-160/153/A/BAQE/1/11/2 MCE150/P | MCE150/P | 3×400 ~В | 11 | 15 | 25,5 |
KDNE 65-160/169/A/BAQE/1/15/2 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 34,0 |
KDNE 65-200/170/A/BAQE/1/15/2 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 34,0 |
KDNE 80-160/153-136/A/BAQE/1/15/2 T MCE150/C-P | MCE150/C – MCE150/P | 3×400 ~В | 15 | 20 | 34,0 |
DIVERTRON. Погружной насос 6″ с системой управления
Погружной насос с несколькими рабочими колесами со встроенной электроникой для автоматического включения и отключения.
DAB DIVERTRON идеален для использования в системах дождевых вод и водопроводных сетях для перекачки воды из цистерн, прудов и скважин, а также для прочих целей, требующих высокого давления.
Поставляется с 3 или 4 рабочими колесами.
Встроенные реле давления, печатная плата и датчик.
Защита от работы всухую.
Встроенный односторонний клапан на нагнетании.
Простота использования и высокая надежность.
Подходит для перекачки чистой воды.
Весьма эффективное охлаждение электродвигателя, позволяющее использовать насос также с частичным погружением.
Насос DAB DIVERTRON поставляется с всасывающим фильтром из нержавеющей стали или соединительным фитингом из нержавеющей стали для использования с комплектами всаса, в частности, подходит для резервуаров, на дне которых может скапливаться мусор или грязь.
Также может быть поставлена модель с комплектом всасывания.
Технические характеристики
Рабочий диапазон: 1–5,4 м³/час, напор – до 46 м.
Перекачиваемая жидкость: чистая, не содержащая твердых и абразивных частиц, некоррозионная
Диапазон температур жидкости: от 0 °C до +35 °C.
Максимальная глубина погружения: 12 м.
Класс защиты электродвигателя: IP 68.
Категория защиты электродвигателя: F.
Установка: стационарная или переносная, вертикальная.
Управление: ручное или автоматическое с электронным включением/ отключением (непрерывный режим с полностью погружным насосом).
Диаметр выходного отверстия: 1″.
Максимальный диаметр насоса: 150 мм.
Конструктивные особенности насоса
Устойчивый к коррозии и окислению материал.
Фильтр для улавливания мусора из нержавеющей стали.
Конструктивные особенности электродвигателя
Асинхронный мотор погружного типа, непрерывного действия.
Термическая теплозащита.
Износостойкий вал электродвигателя.
Электротехнические и гидравлические характеристики
МОДЕЛЬ | ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ГИДРАВЛИЧЕСКИЕ ДАННЫЕ | |||||||||
P2 НОМИНАЛ. | Q = м³/час | 0 | 0,9 | 1,8 | 2,7 | 3,6 | 4,5 | 5,1 | 5,4 | ||
кВт | л. с. | Q = л/мин | 0 | 15 | 30 | 45 | 60 | 75 | 85 | 90 | |
DIVERTRON 1000 M | 0,65 | 0,88 | H (м) |
36 | 32,6 | 28,5 | 23,6 | 17 | 9,5 | 4,6 | 1,8 |
DIVERTRON X 1000 M | 0,65 | 0,88 | 36 | 32,6 | 28,5 | 23,6 | 17 | 9,5 | 4,6 | 1,8 | |
DIVERTRON 1200 M | 0,75 | 1 | 46 | 41 | 35,5 | 29,2 | 21,8 | 13,5 | 7,8 | 3,5 | |
DIVERTRON X 1200 M | 0,75 | 1 | 46 | 41 | 35,5 | 29,2 | 21,8 | 13,5 | 7,8 | 3,5 |
