ХИМИЧЕСКИЕ ЦЕНТРОБЕЖНЫЕ ЭЛЕКТРОНАСОСЫ С ПРОТОЧНОЙ ЧАСТЬЮ ИЗ ФТОРОПЛАСТА МОДЕЛЬНОГО РЯДА SZ TM VARNA

Агрегаты серии SZ предназначены для перекачивания химически активных и нейтральных жидкостей: кислот разных концентраций, щелочей, соленых растворов, окислителей,органических растворителей, гальванопокрывающих смесей, ядохимикатов,красок,лаков т.д. Соответственно насосы этой серии применяются в химической, пищевой, электротехнической, полиграфической и других смежных отраслях промышленности.

ОСОБЕННОСТИ КОНСТРУКЦИИ



1.Насос SZ- моноблочный, центробежный, одноступенчатый агрегат с осевым входом и радиальным выходом;

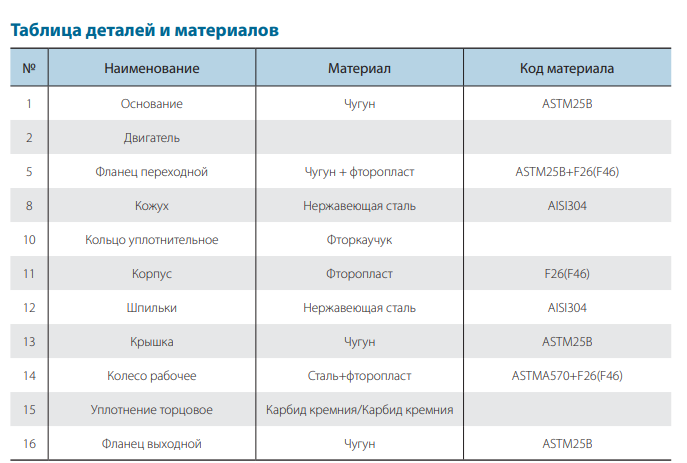

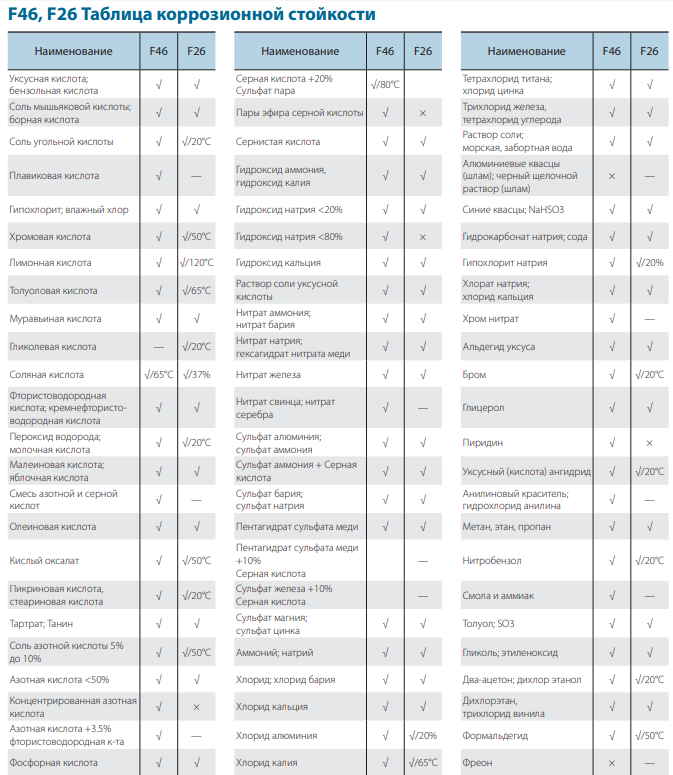

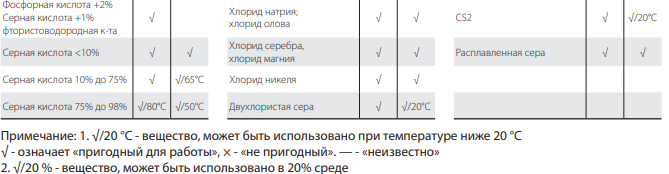

2. Проточные части выполнены из фторопласта F26(F46), корпусные детали из чугуна, рабочее колесо армировано сталью;

3.Входной и выходной патрубки соединяются с трубопроводами с помощью стандартных фланцев;

4.Агрегат оснащен асинхронным двигателем с короткозамкнутым ротором на 380 В,50 Гц;

5.Степень защиты IP55;

6.Класс изоляции F.



УСЛОВНОЕ ОБОЗНАЧЕНИЕ НАСОСА

НАПРИМЕР-SZ50-32-160

SZ-Центробежный насос с фторопластовой насосной частью;

50-Диаметр входного патрубка;

32-Диаметр выходного патрубка;

160-Номинальный диаметр рабочего колеса.

ТАБЛИЦА ХАРАКТЕРИСТИК

модель	Номинальная Подача М3/ч	Номинальный Напор м	Рабочий Интервал М3/ч	Максимальный Напор м	Мощность Р2, кВт	Коэффициент полезного действия,%
SZ25-25-125	3.2	20	2.2-3.8	21	1.1	28
SZ40-25-125	6.3	20	4.4-7.6	21	1.5	41
SZ50-32-125	12.5	20	8.8-15	23	3	44
SZ50-32-160	12.5	32	8.8-15	33	4	51
SZ65-50-125	25	20	17.5-30	20	4	55
SZ65-50-160	25	32	17.5-30	33	5.5	60
SZ65-40-200	25	50	17.5-30	51	11	55
SZ80-65-160	50	32	35-60	36	11	62
SZ80-50-200	50	50	35-60	54	18.5	63



УСЛОВИЯ УСТАНОВКИ И ЭКСПЛУАТАЦИИ



1.Служат для перекачки чистых жидкостей, не содержащих твердых частиц и волокон;

2.Температура жидкости от -20 до +120 градусов С;

3.Плотность жидкости до 1350 кг/м3;

4.Давление в насосной части до 10 бар;

5.Температура окружающей среды до +40 градусов С;

6. Высота над уровнем моря до 1000 м;

7.При монтаже насоса нужно убедится, что между фланцами агрегата и трубопроводом нет напряжения, иначе при появлении нагрузки это может привести к разрушению соединения фланца насоса к корпусу;

8.Агрегат должен быть надежно закреплен в исключительно горизонтальной поверхности, иначе при нарушении этих норм насос разобьет сам себя при излишней вибрации;

9.Насос должен быть установлен в незамерзающем и хорошо проветриваемом помещении;

10.Подключение агрегата рекомендуется подключать,в зависимости от поставленной задачи, через станцию управления ТК или частотный преобразователь, чтобы исключить аварийные ситуации, связанные с отсутствием фазы, нестабильным напряжением или перегрузкой, связанной с нестандартными ситуациями.

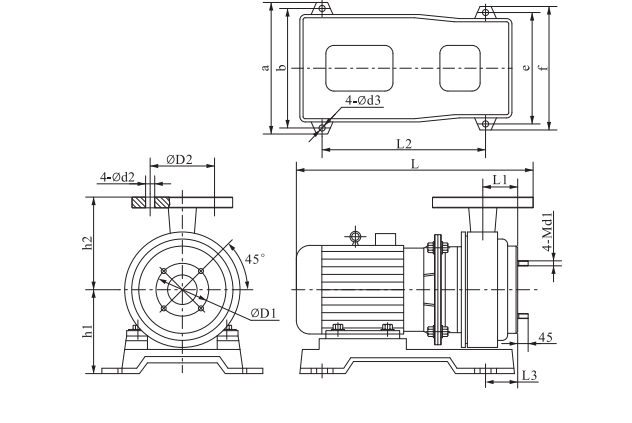

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И МАССА ЭЛЕКТРОНАСОСОВ



модель	Размеры,мм																	Масса кг
	L	L1	L2	L3	D1	Вход. фланец	d1	h1	h2	D2	Выход. фланец	d2	a	b	d3	e	f
SZ25-25-125	457	37	300	64	75	DN25/PN6	10	164	120	100	DN32/PN10	14	265	230	15	230	265	45
SZ40-25-125	461	37	300	72	100	DN40/PN6	10	165	120	100	DN32/PN10	14	265	230	15	230	265	48
SZ50-32-125	531	43	370	79	125	DN50/PN10	14	175	140	100	DN32/PN10	14	275	235	17	235	275	74
SZ50-32-160	553	53	370	103	125	DN50/PN10	14	191	159	100	DN32/PN10	14	315	270	17	270	315	78
SZ65-50-125	563	50	370	95	145	DN65/PN10	14	175	147	125	DN50/PN10	18	315	270	17	270	315	79
SZ65-50-160	618	51	400	88	145	DN65/PN10	14	219	165	125	DN50/PN10	18	370	330	17	290	335	113
SZ65-40-200	727	55	440	96	145	DN65/PN10	14	255	180	110	DN40/PN10	18	425	380	19	320	365	181
SZ80-65-160	750	57	440	97	160	DN80/PN10	14	255	186	145	DN65/PN10	18	425	380	19	320	365	183
SZ80-50-200	797	57	440	110	160	DN80/PN10	14	255	195	125	DN50/PN10	18	425	380	19	320	365	205

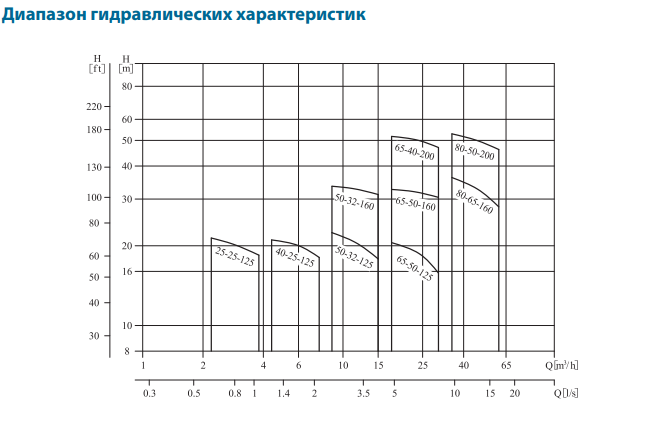

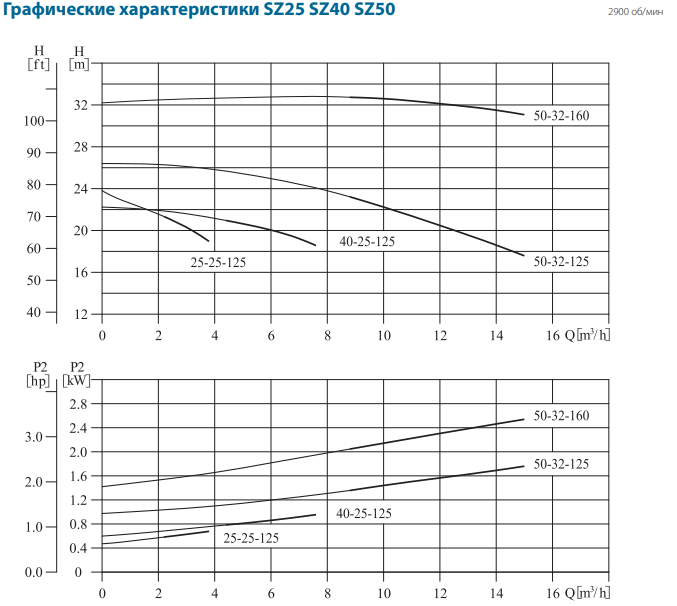

ПОЯСНЕНИЯ К ГРАФИЧЕСКИМ ХАРАКТЕРИСТИКАМ

1.Графические характеристики оформлены в соответствии с ISO9906;

2.Графики приведены для постоянной частоты вращения двигателя 2900 об/мин, при испытаниях на воде с температурой 20 градусов С, кинематической вязкостью 1 мм2/с(1сСт), при отсутствии в воде пузырьков воздуха;

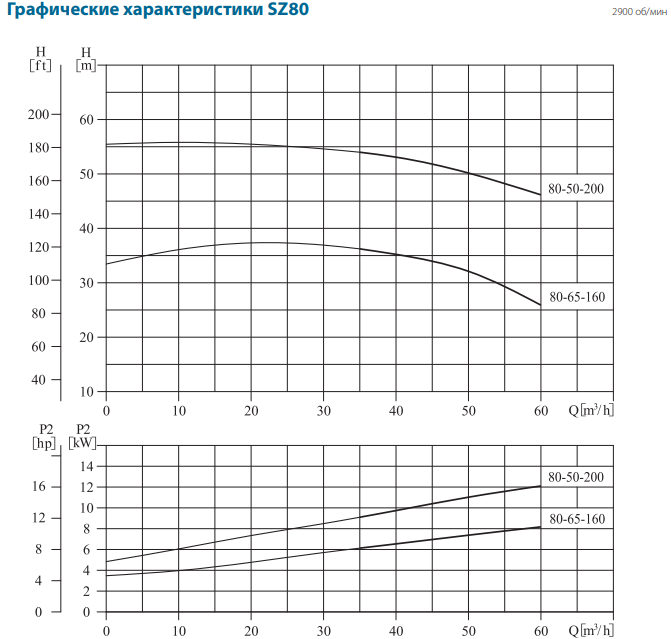

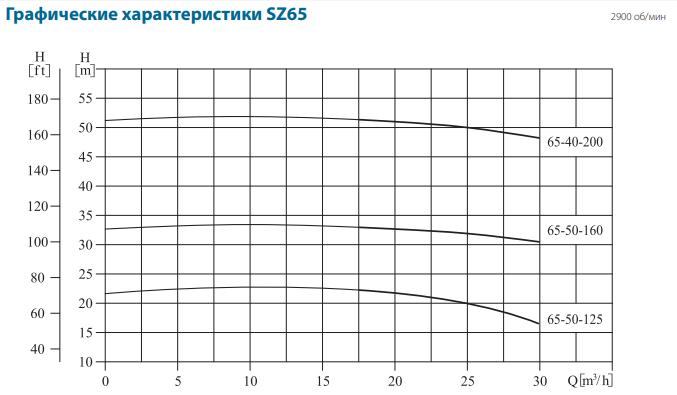

3.H/Q-график зависимости напора от подачи при номинальной частоте вращения;

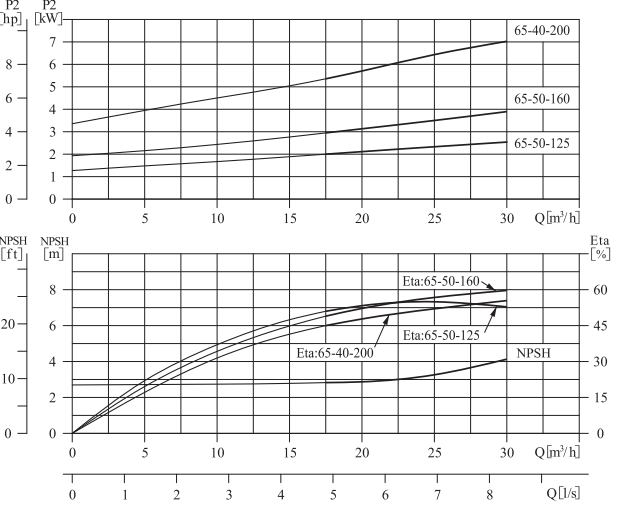

4.P2/Q-график зависимости входной мощности от подачи, если плотность жидкости составляет 1*1000 кг/м3;

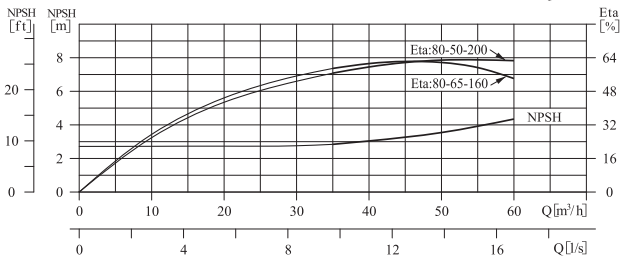

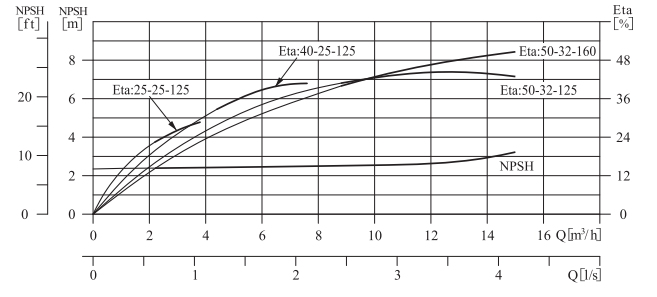

5.Eta/Q-график КПД, определяющий эффективную работу насоса;

6.NPSH/Q-график допустимого кавитационного запаса;

7.Насосы необходимо использовать в пределах рабочего интервала, указанного в таблице технических характеристик,чтобы исключить повышенный износ при высоких напорах и перегрев двигателя при больших подачах;

8. При перекачке жидкости с плотностью выше 1350 кг/м3, необходимо использовать двигатель большей мощности
