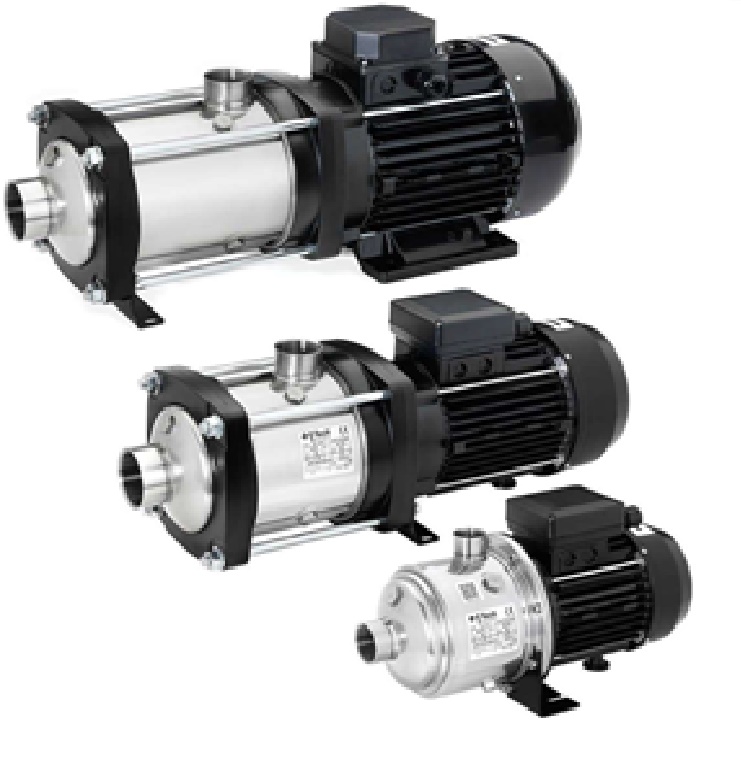

ГОРИЗОНТАЛЬНІ БАГАТОСТУПЕНЕВІ НАСОСИ FRANKLIN ELECTRIC МОДЕЛЬНОГО РЯДКУ ЕН

У агрегатах даного модельного рядку можуть використовуватися різні типи робочих колес:

1.EH3, EH5, EH9 з радіальними робочими колесами;

2.EH15, EH20 з діагональними робочими колесами.

Подачі до 28м³/г при 50Гц, 17м³/г при 60Гц. Напори до 10Bar при 50Гц/60Гц

Всасувальна частина: 1″¼ Rp EH3/5, 1″½ Rp EH9, 2’’Rp EH15/20. Напорна частина: 1″ Rp EH3/5 — 1″¼ Rp EH9, 1’’ ½ EH15/20

Max рабочий тиск: 10 Bar Max зміст піску: 50 г/м³

Max температура довкілля: +40°C

Температура перекачуваємої рідини від -15° C до +110° C

Вкладиш-кільце з сертификованого WRAS PPS (Полифениленсульфид)

Сертификовані WRAS и ACS для питної води

Max розмір твердих включень: 2 mm (EH3/5/9)

Асинхроний, TEFC (з повністю закрытим вентилятором), Клас ізоляції F, ступінь захисту двигуна IP55

Max кількість включень у годину: 20

У однофазних моделях передбачений конденсатор у клемної коробці та термо-реле у обмотці.

Модельный ряд  EH — EHsp

ГИДРАВЛИЧЕСКИЕ  ХАРАКТЕРИСТИКИ ПРИ ЧАСТОТЕ 50Гц

ЕН 3-5-9-15-20

ОДНОФАЗНЫЕ МОДЕЛИ

Q , подача л/хв         0       25     33     42      50        58      67    75     83   92    100     117     133   150  167   183   233    267   300   333   367 417  467 483
Модель насоса	м3/г  0 1.5  2      2.5     3       2.5         4     4.5     5    5.5      6        7          8      9     10      11     14       16      18      20     22        25     29
	US GPM 0          6.6        8.8     11    13.2    15.4        17.6        19.8      22.01  24.2     26.4    30.8   35.2   39.6     44.02   48.4   61.6      70.4     79.2    88.05   96.8 110.07 127.6 H = максимальный подъем , м
EH 3/2	23	21	19.5	18	16.5	14.5	12.5	10
EH 3/3	33.5	30.5	29	26.5	24	21	17.5	14
EH 3/4	44.5	40	37.5	34.5	31	27	23	18
EH 3/5	55	49	46	42	37	32.5	27	21
EH 3/6	67.5	61	57	53	47	41.5	35	28
EH 3/7	78	70.5	66	60.5	54	47.5	40	32
EH 3/8	90	82	77	71	64	56	47	38
EH 3/9	101	91.5	85.5	79	70.5	61.5	52	41
EH 5/2	23.5		21.5	21	20.5	19.5	19	18	17	16	15	11.5
EH 5/3	34.5		31.5	31	29.5	28.5	27.5	26	25	23	21	16
EH 5/4	46.5		43	42	41	39.5	38	36	34	32	29	23
EH 5/5	58		53	51.5	50	48.5	46.5	44	41.5	38.5	35.5	27.5
EH 5/6	70		64.5	63	61	59	56.5	54	51	47.5	43.5	34
EH 5/7	81.5		74.5	72.5	70	68	65	61.5	58	54	49.5	38.5
EH 5/8	92.5		84	82	79	76.5	73	69	65	60	54.5	42
EH 5/9	104		95.5	93	90.5	87.5	83.5	79.5	75	70	64	50
EH 9/2	23.5				22	21.5	21	20.5	20	20	19.5	18.5	18	17	15.5	13.5	6.5
EH 9/3	35.5				33	32.5	32	31.5	31	30.5	30	28.5	27.5	26	24	21	11
EH 9/4	48				45	44.5	43.5	43	42	41.5	41	39.5	38	36	33	29.5	16
EH 9/5	59.5				55.5	55	54	53	52	51	50	48.5	46.5	44	40.5	36	18.5
EH 9/6	71				66	65	64	62.5	61.5	60	59	57	54.5	51	47	41.5	21
EH 9/7	84				79.5	78.5	77.5	76	74.5	73.5	72	70	67	64	59.5	53.5	29.5
EH 9/8	96				90.5	89.5	88	86	84.5	83	82	79.5	76	72.5	67	60	32.5
EH 15/2	29												26	25.5	25.5	25	23	21.5	19.5	17.5	14.5	9.5
EH 15/3	44												39.5	39	38	37.5	34.5	32.5	29.5	26	22	14.5
EH 15/4	58.5												53	52	51.5	50.5	47	44	40	35.5	30	20
EH 15/5	73												65.5	64.5	63.5	62.5	57.5	54	49	43.5	36.5	24
EH 15/6	87.5												79.5	78	77	75.5	71	67	61.5	54	46	31.5
EH 15/7	102												92	90.5	89	87.5	82	77.5	70.5	62	52.5	36
EH 20/2	31													28	27.5	27	26	25	24	22.5	20.5	16.5	12	10
EH 20/3	46.5													42.5	41.5	41	39.5	38	36.5	34.5	31.5	25.5	19	16
EH 20/4	62.5													57	56	55.5	53.5	51.5	49.5	46.5	42.5	34.5	26	22
EH 20/5	78.5													71.5	70.5	69.5	67	64.5	62	58.5	53.5	43.5	32.5	28



ТРИФАЗНІ МОДЕЛІ

При замовленні насосів турецького виробництва  буде гарантована скидка  до 20 %

Модель                                                          3*400 В               IEC                        Потужність                  Подача                       Підйом                 Вага насосу                             код                  Ціна з ПДВ                                         кВт                   к.с.                м3/г                      м                         кг
EH 3/2T E0	ETH11032610H	запит	71	0.75	1	1.5 ÷ 4.5	21 ÷ 10	10.8
EH 3/3T E0	ETH11032620H	запит	71	0.75	1		31 ÷ 14	11
EH 3/4T E0	ETH11032630H	запит	71	0.75	1		40 ÷ 18	11.6
EH 3/5T E0	ETH11032640H	запит	71	0.75	1		49 ÷ 21	12
EH 3/6T E0	ETH11032650H	запит	71	1.1	1.5		61 ÷ 28	13.2
EH 3/7T E0	ETH11032660H	запит	71	1.1	1.5		71 ÷ 32	13.8
EH 3/8T E0	ETH11032670H	запит	80	1.5	2		82 ÷ 38	17.6
EH 3/9T E0	ETH11032680H	запит	80	1.5	2		91 ÷ 41	18.2
EH 5/2T E0	ETH11052615H	запит	71	0.75	1	2.0 ÷ 7.0	22 ÷ 12	10.8
EH 5/3T E0	ETH11052625H	запит	71	0.75	1		32 ÷ 16	11
EH 5/4T E0	ETH11052635H	запит	71	1.1	1.5		43 ÷ 23	12.2
EH 5/5T E0	ETH11052645H	запит	71	1.1	1.5		53 ÷ 28	12.6
EH 5/6T E0	ETH11052655H	запит	80	1.5	2		64 ÷ 34	16.6
EH 5/7T E0	ETH11052665H	запит	80	1.5	2		75 ÷ 39	17
EH 5/8T E0	ETH11052675H	запит	90	2.2	3		84 ÷ 42	23
EH 5/9T E0	ETH11052685H	запит	90	2.2	3		96 ÷ 50	23.4
EH 9/2T E0	ETH11092600H	запит	71	0.75	1	3 ÷ 14	22 ÷ 7	11.2
EH 9/3T E0	ETH11092610H	запит	71	1.1	1.5		33 ÷ 11	12
EH 9/4T E0	ETH11092620H	запит	80	1.5	2		45 ÷ 16	15.8
EH 9/5T E0	ETH11092630H	запит	90	2.2	3		56 ÷ 19	21.8
EH 9/6T E0	ETH11092640H	запит	90	2.2	3		66 ÷ 21	22.4
EH 9/7T E0	ETH11092650	запит	90	3	4		80 ÷ 33	26
EH 9/8T E0	ETH11092660	запит	90	3	4		90 ÷ 32	26.6

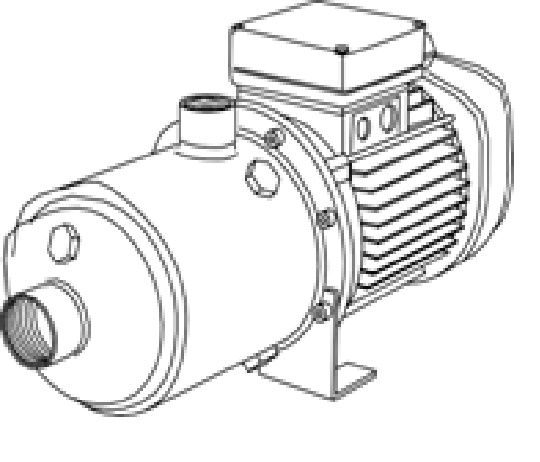

ЕНsp 3-5

Техничні характеристики
Потужність	0.55 kW ÷ 1.1 kW
Частота	50 Hz
Подача	до 8 м3/г
Підйом	до  56 м
Максимальний робочий тиск	10 Bar (PN10)
Діапазон температур	0 °C; + 35 °C
Ступінь захист	IP55
Клас ізоляції	F
Клас еф. трифазного двигуна	IE3
Викоростані материали
Корпус насосу	AISI 304
Робочі колеса	AISI 304

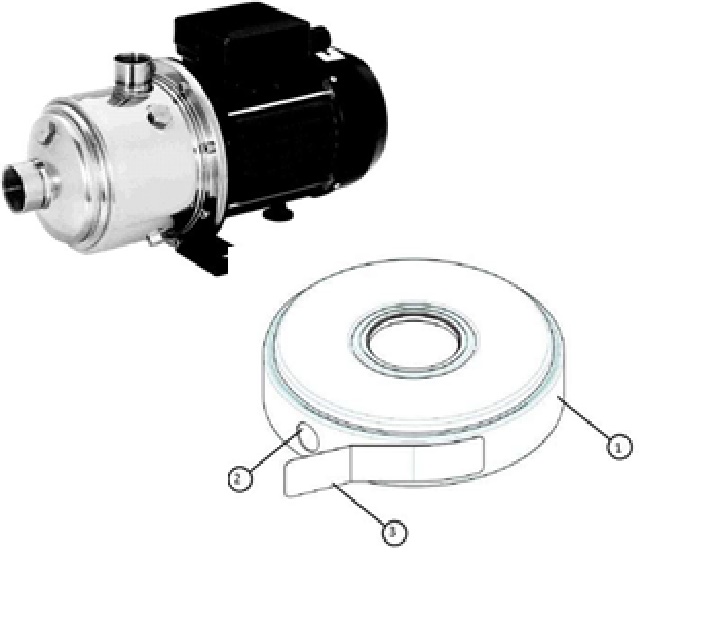

Самовсмоктувальний механизм	AISI 304
Механична частина	Карбон/керамика / EPDM
Эластомери	EPDM



ОДНОФАЗНІ МОДЕЛІ

При замовленні насосів турецького виробництва  буде гарантована скидка  до 20 %

Модель                                               1*230 В                       IEC                       Потужність                 Подача            Підйом                 Вага насосу                        код                Ціна з ПДВ                                       кВт                    к.с.                     м3/г                      м                     кг
EHsp 3/4	ETH11033430	запит	71	0.55	0.75	1.5 ÷ 4.5	38 ÷ 18	12.6
EHsp 3/5	ETH11033440	запит	71	0.75	1		47 ÷ 17	13
EHsp 5/4	ETH11053435	запит	71	0.9	1.2	2.0 ÷ 7.0	42 ÷ 20	14
EHsp 5/5	ETH11053445	запит	71	1.1	1.5		52 ÷ 24	14.4



ТРИФАЗНІ МОДЕЛІ

При замовленні насосів турецького виробництва  буде гарантована скидка  до 20 %

Модель                                 3*400 В                               IEC                          Потужність                        Подача           Підйом               Вага насосу                            код                    Ціна з ПДВ                                       кВт                   к.с.              м3/ч                    м                         кг
EHsp 3/4T	ETH11033630H	запит	71	0.75	1	1.5 ÷ 4.5	39 ÷ 15	12
EHsp 3/5T	ETH11033640H	запит	71	0.75	1		47 ÷ 18	12.4
EHsp 5/4T	ETH11053635H	запит	71	1.1	1.5	2.0 ÷ 7.0	42 ÷ 20	12.4
EHsp 5/5T	ETH11053645H	запит	71	1.1	1.5		51 ÷ 23	13

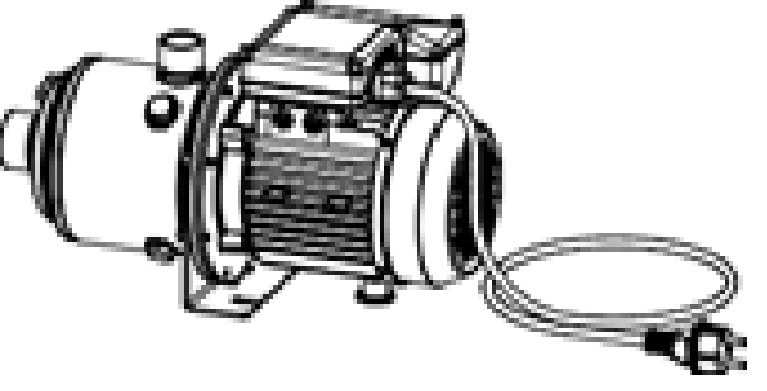

EHsp 3-5 PLUG

При замовленні насосів турецького виробництва  буде гарантована скидка  до 20 %

Модель насосу                                                                                                                                                                            1*230В ————————————————————————-код                                                                             Ціна з ПДВ
EHsp 3/5 PLUG	ETH11033741	запит
EHsp 5/5 PLUG	ETH11053745	запит

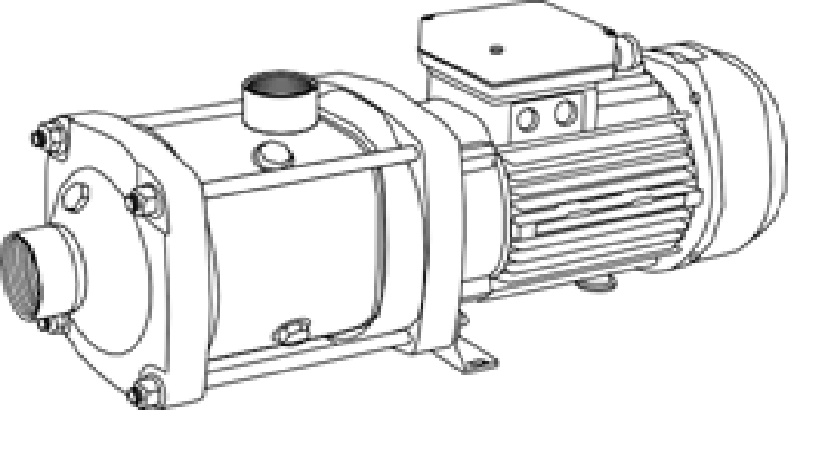

ЕН 15-20

Техничні характеристики
Потужність	1.5 kW ÷ 5.5 kW
Частота	50 Hz
Подача	до 29 м3/ч
Підйом	до 102 м
Максимальний робочий тиск	10 Bar (PN10)
Диапазон температур	— 15 °C; + 110 °C
Ступінь захисту	IP55
Клас ізоляції	F
Клас еф. трифазного двигуна	IE3
Викоростані материали
Корпус насосу	AISI 304
Робочі колеса	AISI 304
Механична частина	Карбон / Силиконкарбид (SIC) / EPDM
Эластомери	EPDM

ОДНОФАЗНІ МОДЕЛІ

При замовленні насосів турецького виробництва  буде гарантована скидка  до 20 %

Модель                                                1*230 В                IEC                       Потужність                          Подача            Підйом                 Вага насоса                         код                  Ціна з ПДВ                                   кВт              к.с.                        м3/г                 м                             кг
EH 15/2 E1	ETH11142510	запит	80	1.5	2	8 ÷ 25	26 ÷ 10	20.2
EH 15/3 E1	ETH11142525	запит	90	2.2	3		40 ÷ 15	25.4
EH 20/2 E1	ETH11202515	запит	90	2.2	3	9 ÷ 29	28 ÷ 10	25.2

ТРИФАЗНІ МОДЕЛІ

При замовленні насосів турецького виробництва  буде гарантована скидка  до 20 %

Модель                                    3*400В                                        IEC                              Потужність                                 Подача          Підйом             Вага насоса                           код                           Ціна з ПДВ                                   кВт                   л.с.             м3/ч                  м                    кг
EH 15/2T E1	ETH11142710H	запит	80	1.5	2	8 ÷ 25	26 ÷ 10	18.8
EH 15/3T E1	ETH11142725H	запит	90	2.2	3		40 ÷ 15	24.4
EH 15/4T E1	ETH11142740HAAZ	запит	90	3	4		53 ÷ 20	28.6
EH 15/5T E1	ETH11142755H	запит	100	4	5.5		66 ÷ 24	37
EH 15/6T E1	ETH11142770H	запит	112	5.5	7.5		80 ÷ 32	46.2
EH 15/7T E1	ETH11142785H	запит	112	5.5	7.5		92 ÷ 36	47.6
EH 20/2T E1	ETH11202715H	запит	90	2.2	3	9 ÷ 29	28 ÷ 10	24.2
EH 20/3T E1	ETH11202730	запит	90	3	4		43 ÷ 16	27.2
EH 20/4T E1	ETH11202745HAAZ	запит	100	4	5.5		57 ÷ 22	35.8
EH 20/5T E1	ETH11202760H	запит	112	5.5	7.5		72 ÷ 28	45

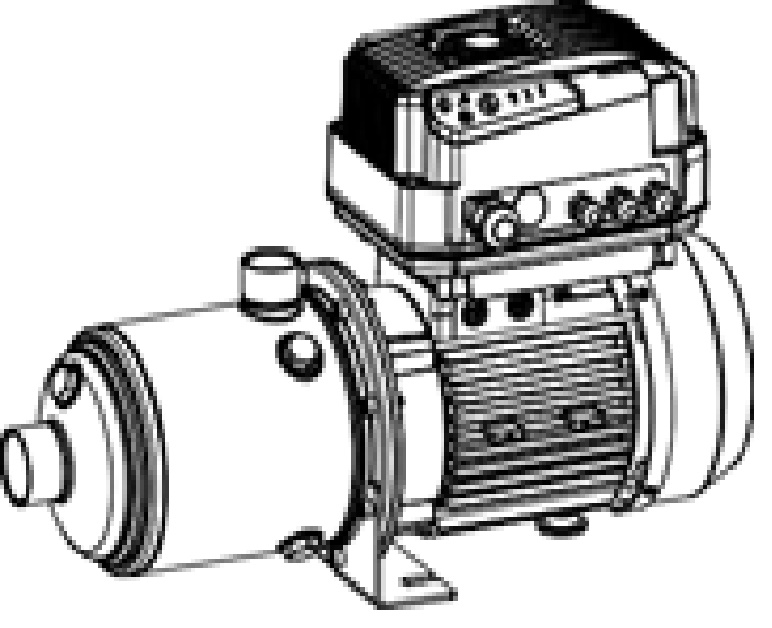

 НАСОСИ МОДЕЛЬНОГО РЯДКУ  EH DTm

ЕН DTm 3-5-9

ГИДРАВЛИЧНІ ХАРАКТЕРИСТИКИ

Q Подача л/хв                    0                   33           42             50           58               67          75             83            92            100           117          133           141.7       167           200        233            267         283.3
Моделі насосів	м3/г 0           2             2.5             3           3.5                4          4.5            5                5.5             6              7               8            8.5             10             12            14             16             17
	US GMP 0       8.8           11           13.2         15.4             17.6       19.8          22             24.2         26.4         30.8        35.2        37.5           44           52.8      61.6              70.4     74.8 H-висота підйому , м
EH DTm 3/3T6	47.5	41	38.5	35.5	32.5	29.5	26	22.5	18.5
EH DTm 3/5T6	80.5	70.5	66	62	57	51.5	46	40	33
EH DTm 3/7T6	113	99	93.5	87	80.5	73	65	56.5	47
EH DTm 5/3T6	50.5		46	45	44	42.5	41.5	40	38	36.5	32	27	23.5
EH DTm 5/5T6	85		79	77	75.5	73.5	71.5	69	66.5	64	57	48	43
EH DTm 9/3T6	52.5									46.5	45	44	43.5	41	37	30.5	22.5	17.5

Техничні характеристики
Потужність	0.75 kW ÷ 1.5 kW
Частота	50/60 Hz
Подача	до 17 м3/ч
Підйом	до 99 м
Максимальний робочий тиск	10 Bar (PN 10)
Диапазон температур	0 °C; + 80 °C
Ступінь захисту	IP55
Клас ізоляції	F
Клас еф. трифазного двигуна	IE3
Використані материали
Корпус насосу	AISI 304
Робочі колеса	AISI 304
Механична частина	Карбон / Керамика / EPDM
Эластомери	EPDM



ОДНОФАЗНІ МОДЕЛІ

При замовленні насосів турецького виробництва  буде гарантована скидка  до 20 %

Модель насоса                       1*230 В                            IEC                            Потужність                      Подача          Підйом                 Вага код                  Ціна з ПДВ                                      кВт                   к.с.                    м3/г                   м                       кг
EH DTm 3/3T6	ETH11032724H	запит	71	0.55	0.75	2 ÷ 5.5	41.0 ÷ 18.5	13.4
EH DTm 3/5T6	ETH11032744H	запит	80	1.1	1.5		70.5 ÷33.0	18.4
EH DTm 3/7T6	ETH11032764H	запит	90	1.5	2		99.0 ÷ 47.0	24.8
EH DTm 5/3T6	ETH11052729H	запит	71	1.1	1.5	2.5 ÷ 8.5	46.0 ÷ 23.5	14
EH DTm 5/5T6	ETH11052749H	запит	90	1.5	2		79.0 ÷ 43.0	23.6
EH DTm 9/3T6	ETH11092714H	запит	90	1.5	2	6 ÷ 17	46.5 ÷ 17.5	22.8
